NEMA17步进电机配套37比11行星减速齿轮箱

　　这套三维结构对应的是桌面级熔融沉积成型设备挤出端常用的NEMA17规格步进电机直连减速组件，减速比设定为37:11，属于小体积大扭矩输出的紧凑型行星减速方案，最初适配Mk8齿轮式挤出机构，在迭代版本中针对早期装机暴露的输出轴连接缺陷做了针对性修正。早期同类型挤出减速箱直接采用双头螺柱作为输出轴，在频繁启停、堵转退料以及长时间持续送丝的工况下，螺柱螺纹段会出现受力打滑、径向窜动、配合间隙放大的问题，迭代设计中将输出轴结构改为D型切面轴，轴端加工出平行定位平面，配套带D型孔的送丝齿轮装配后，周向定位完全依靠型面锁止，不再依赖螺纹预紧力传递扭矩，正反转切换时不会出现相对转角空程，送丝进给的重复精度明显提升。

　　从整机布局来看，该减速组件直接叠装在42系列步进电机的前端法兰面上，电机本体的方形安装法兰与减速箱后端的定位止口完全贴合，四颗贯穿螺丝从减速箱正面锁入电机端的螺纹孔，不需要额外的转接支架，轴向总长度控制在极小范围内，在桌面3D打印机的X轴滑台、近程挤出安装位上不会占用过多运动空间，也不会大幅增加运动部件的总重量，能降低X轴传动皮带的负载，减少高速打印时的滑台振动。

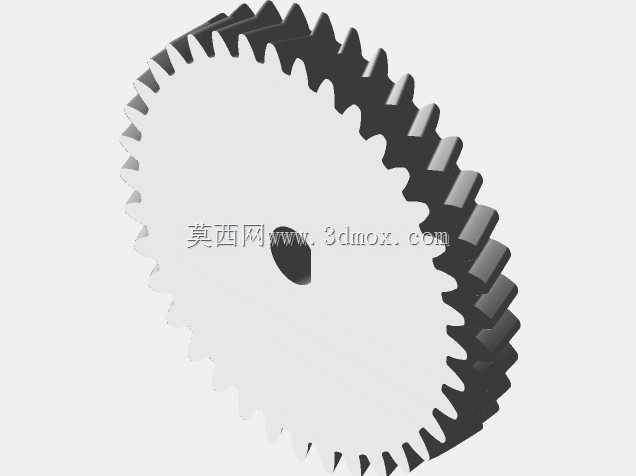

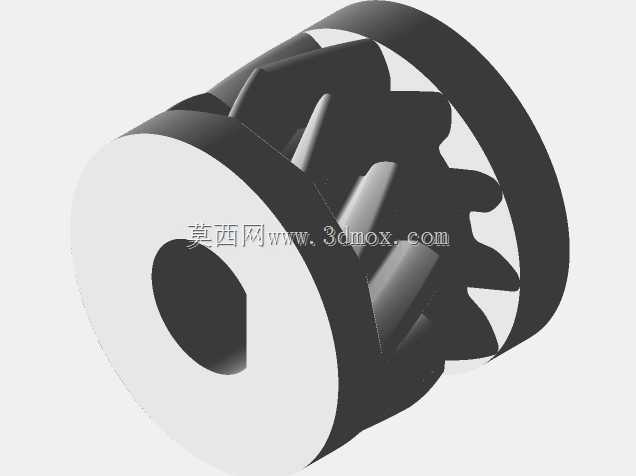

　　齿轮传动组的布置没有采用常规行星减速箱完全轴对称的布局逻辑，箱体内部三根主轴的位置在三个投影方向上均不做对称排布，这种非对称设计是为了在有限的箱体内腔里挤出更大的齿轮啮合中心距，在不放大箱体外形轮廓的前提下提升每一级齿轮的齿根强度，同时给输入端的电机轴让位，避免电机轴伸入箱体后与齿轮端面发生运动干涉。设计阶段特意对小齿轮的齿厚、齿根过渡圆角做了加固处理，因为小齿轮在减速传动链中转速最高、单齿啮合循环次数最多，长期受送丝阻力冲击时最容易出现断齿、齿面磨损，加固后的小齿轮可以承受PLA、ABS、TPU等不同硬度耗材送丝时的阻力波动，甚至在耗材卡料、喷头半堵塞的过载工况下，也不会先于电机出现传动件失效。

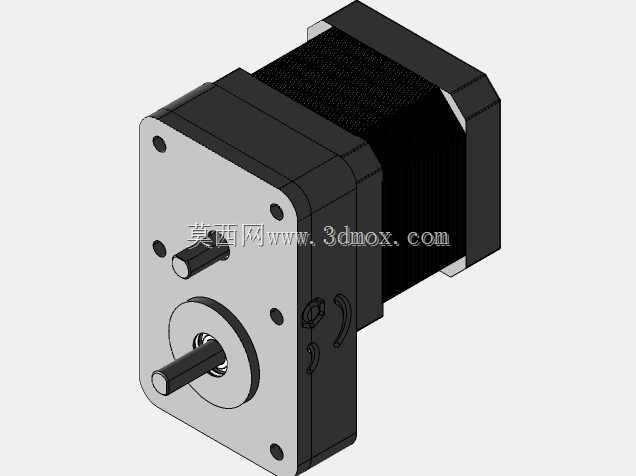

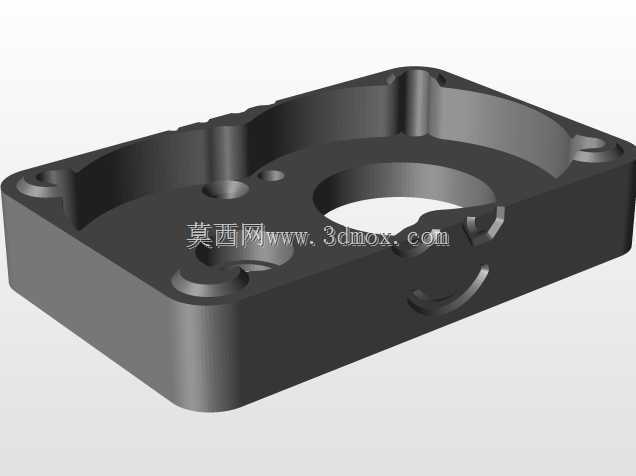

　　箱体正面预留了两层输出轴位，靠前的D型主轴为最终减速输出端，用来安装挤出送丝轮，侧上方的小直径轴为预留给料检测或者强制送丝辅助机构的扩展轴位，法兰面上的多个安装孔位同时兼容主流近程挤出机、远程送丝减速机构、小型桌面机械手关节、轻载自动化滑台的安装孔距，不需要二次打孔改造。箱体侧面预留了装配扣位与润滑脂加注槽，组装时可以在齿轮啮合面填充低温阻尼润滑脂，降低高速传动的齿面噪音，外壳的棱角全部做了倒角处理，在狭小的设备仓内布线、维护时不会刮伤挤出机的加热线、热敏线缆。

　　在实际应用场景中，这类减速组件除了3D打印机挤出端，还可以直接用在小型数控雕刻机的进给轴、桌面点胶设备的计量泵驱动、轻载传送带的动力端，搭配42步进电机使用时，减速后输出扭矩可以放大数倍，同时把电机的固有步距角按减速比细分，让输出端的运转分辨率更高，低速送料、低速走刀时不会出现爬行抖动。建模过程中所有配合面都保留了实际装配的间隙余量，齿轮啮合侧隙、轴承安装位的公差、法兰止口的配合尺寸都按照小功率传动件的实际加工公差设定，既可以直接用于3D打印快速制作样机验证传动逻辑，也可以作为工程图纸输出的基础结构，后续加工金属齿轮版本时只需要替换齿轮材料参数、调整对应公差等级即可，不需要重新排布整体传动布局。
