男式9码标准鞋楦Rhino三维设计模型

本模型为男性9码标准正装短靴鞋楦三维设计成果，建模阶段以国内成年男性9码鞋的足部生理数据为核心基准，首先通过足部三维扫描获取标准足弓高度、前掌宽度、后跟围度、脚趾活动余量等核心参数，在Rhino软件中依托NURBS曲面建模逻辑搭建基础轮廓：先绘制楦体的纵向中心控制线、前掌宽度控制线、后跟弧度控制线，再通过多截面曲面放样生成初始楦体曲面，随后反复调整曲面控制点，修正楦头的圆润收角、足弓处的贴合弧度、脚踝位置的支撑高度，确保曲面G2连续无褶皱、无破面，最终完成的楦体完全匹配男性9码鞋的制鞋尺寸公差要求，预留了鞋面材料厚度、内里贴合的余量空间，符合制鞋行业的鞋楦精度标准。

参数设计层面严格遵循制鞋行业规范，整体楦长、跖围、跗围、后跟凸点高度等核心尺寸均对应国标男鞋9码的参数要求，楦体底部的起翘弧度、腰窝位置的收窄比例均经过反复校验，既保证成鞋穿着时的足部贴合舒适度，也适配制鞋生产过程中帮面缝制、鞋底粘合的工艺需求，避免后续生产出现尺寸偏差。

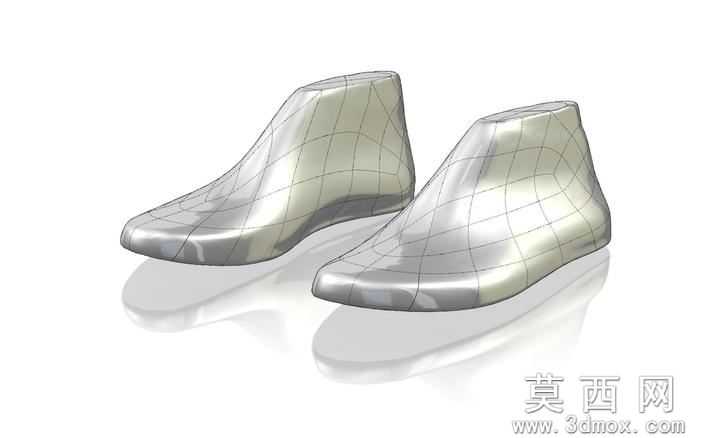

渲染材质部分采用半透明哑光金属质感材质模拟鞋楦的实体效果，材质设置了低粗糙度的半透明反射属性，搭配柔和的影棚环境光，清晰呈现楦体表面的曲面流畅度与结构控制线，同时通过地面投影效果强化楦体的立体感，直观展示鞋楦的整体造型与轮廓特征。

结构原理上，该鞋楦作为制鞋过程中的核心成型工装，是决定成鞋版型、穿着舒适度与合脚性的核心载体，模型还原了正装短靴鞋楦的完整结构：从圆润楦头到足弓支撑段，再到脚踝位置的加高包裹段，各段过渡自然，完全匹配足部骨骼与肌肉的分布形态，能够为鞋面定型提供精准的支撑，确保成鞋穿着时不压脚、不磨跟，符合人体工学要求。

软件兼容方面，模型提供Rhino原生格式与通用STL格式文件，Rhino格式保留完整的曲面建模历史与控制点信息，方便设计人员根据需求调整鞋码、修改楦型细节；STL格式为三角网格通用格式，可直接导入3D打印机完成鞋楦的快速原型制作，也可适配各类制鞋CAD/CAM软件，支持后续的数控加工生产流程，无需额外的格式转换即可投入使用。

研发教学应用层面，该模型既可以作为制鞋企业开发新款男式短靴的基础母楦使用，设计人员可在此基础上调整楦型细节开发不同风格的鞋款，也可作为鞋类设计专业的教学案例，帮助学生理解鞋楦建模逻辑、足部尺寸与鞋楦参数的对应关系、鞋楦与成鞋舒适度的关联原理，同时也适用于3D打印实训、曲面建模练习等教学场景，为鞋类设计的产学研对接提供精准的数字化模型支撑。
