带磁吸端盖的防滑握柄结构设计

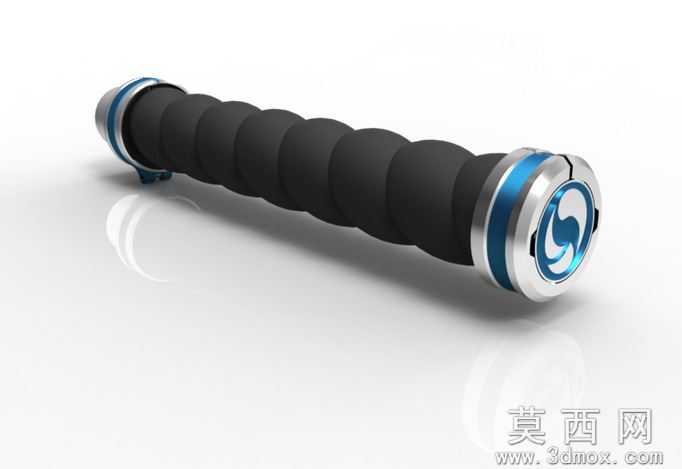

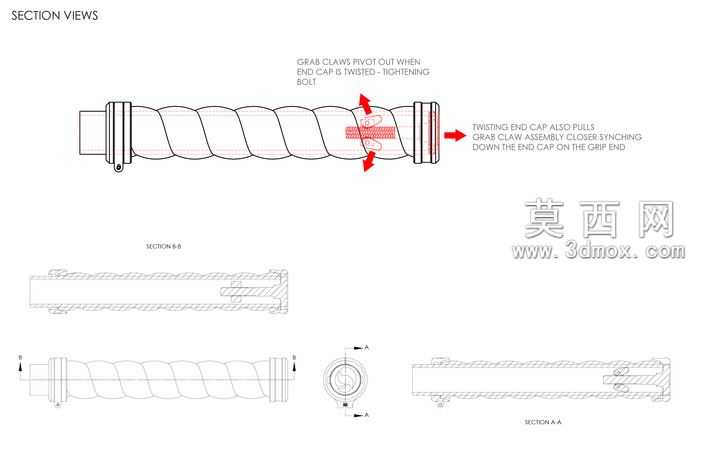

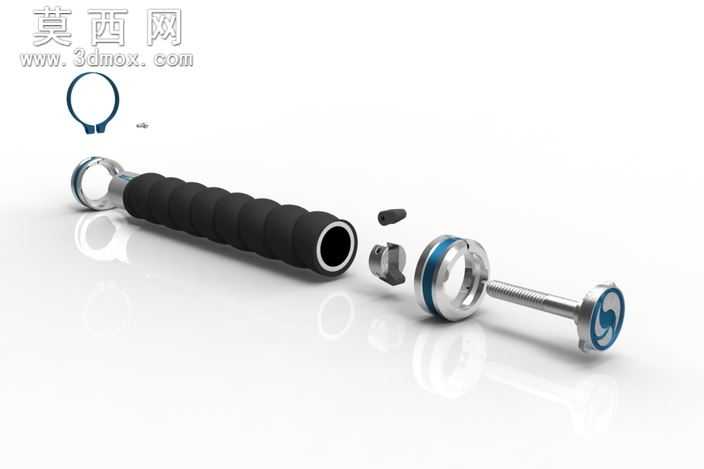

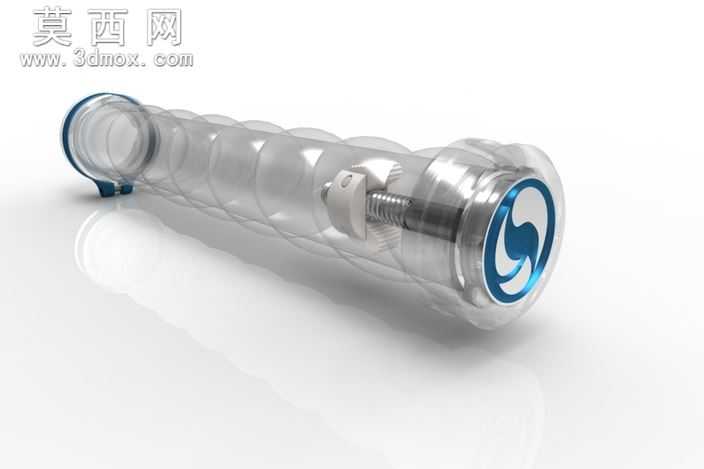

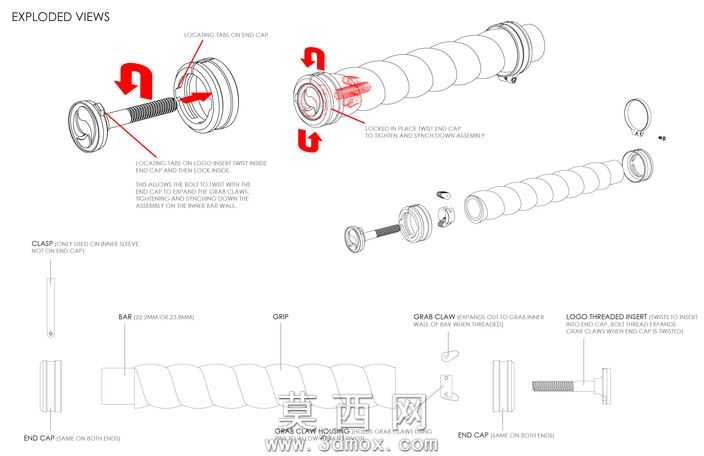

本作品为一款集成磁吸锁紧功能的手持握柄结构，建模阶段采用SolidWorks完成全参数化三维构建，首先通过旋转凸台命令生成握柄内部的金属支撑芯轴，芯轴两端预留环形安装槽用于装配限位结构。握柄外层的防滑握持段采用多段等距环形凸起的曲面造型，通过扫描切除与圆周阵列命令生成连续的波浪形防滑纹理，每段凸起的弧度经过反复调整，既保证握持时的贴合度，又避免棱角硌手的问题，外层握持部分采用软胶材质模拟，渲染阶段为其赋予哑光黑色橡胶材质，添加细微的磨砂纹理贴图，调整粗糙度参数至0.85，还原软胶材质的漫反射质感，同时在纹理凹陷处添加极淡的阴影效果，强化防滑结构的立体感。握柄端部的磁吸端盖是本设计的核心结构，首先构建端盖的金属外圈，采用铝合金材质模拟，渲染时赋予高反光金属材质，添加蓝色阳极氧化的装饰环，通过分层渲染突出金属圈与装饰环的层次差异；端盖中心嵌入强磁组件，磁体表面设计有对称的S形导流槽结构，既作为品牌标识的视觉元素，又可在吸附金属部件时排出接触面空气，提升吸附贴合度。端盖与握柄主体采用卡扣式拆分结构，在芯轴端部设计多组均匀分布的弹性抓爪锁止结构，抓爪采用倾斜导向面设计，装配时可沿导向面自动滑入锁止位，无需额外紧固件即可实现端盖的快速拆装，同时在锁止位置设计环形防脱凸台，可有效防止使用过程中端盖脱落或松动。渲染阶段采用工作室三点布光方案，主光源从左上方45度角打亮握柄主体，突出防滑纹理的起伏层次，辅光源从右下方补光弱化阴影死区，顶部添加轮廓光勾勒金属端盖的边缘高光，地面添加微弱的反射效果，提升整体渲染的真实感，最终呈现的模型完整还原了从内部支撑结构到外层防滑纹理、从磁吸端盖到锁止抓爪的全部细节，可直接用于手板制作验证或产品结构优化参考。
