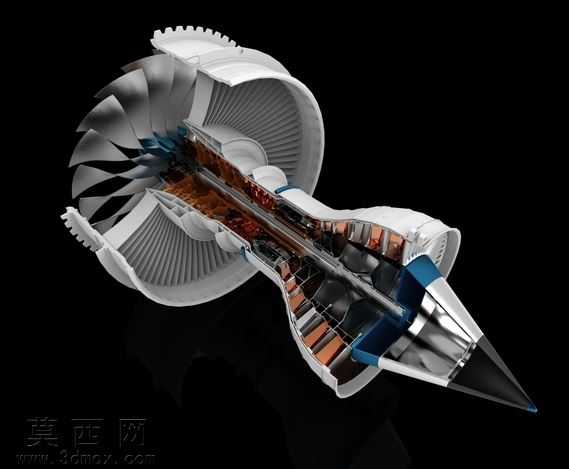

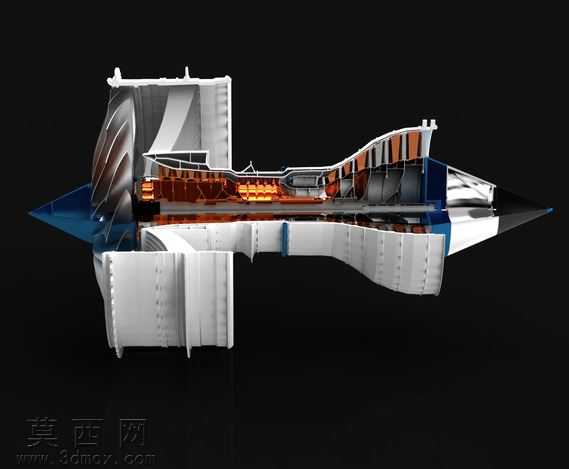

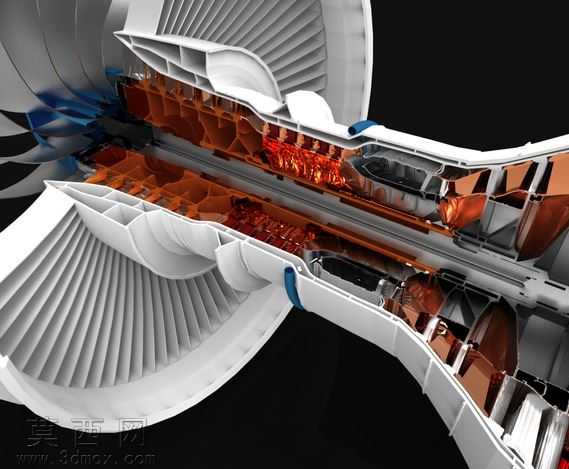

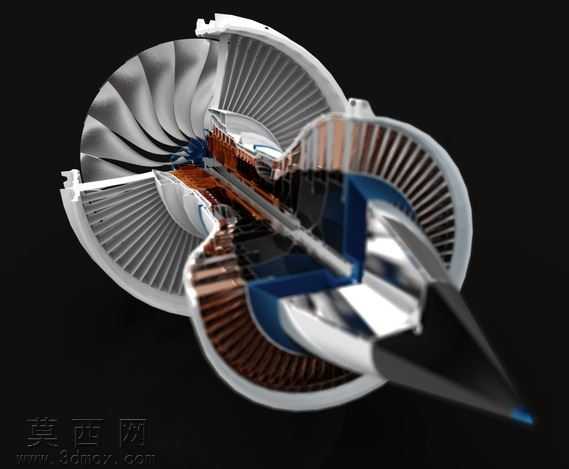

高旁路涡轮风扇航空发动机剖面结构展示

本作品为高旁路涡轮风扇航空发动机的三维剖面展示模型，建模阶段严格遵循真实航空发动机的结构比例与布局逻辑，对发动机从进气道到尾喷口的全段结构进行了精细化还原。建模过程中首先梳理大涵道比涡扇发动机的核心组成逻辑，将整体结构划分为风扇段、低压压气机段、高压压气机段、燃烧室段、高压涡轮段、低压涡轮段、外涵道与尾喷管几大核心模块，各模块的衔接位置、尺寸比例均参考真实TRENT1000发动机的公开结构参数进行校准，确保结构逻辑符合航空发动机的实际工作原理。在结构细节处理上，对风扇叶片的翼型曲面、压气机各级叶片的层级排布、燃烧室的火焰筒结构、涡轮叶片的冷却结构特征、内外涵道的壁面拼接结构都进行了细致建模，既还原了内部核心机的复杂构造，也清晰呈现了外涵道的气流通道形态，通过剖面剖切的展示形式，让原本封闭在机匣内部的结构层级一目了然。材质与渲染环节，针对不同部件的实际材质属性进行了差异化的材质调配：风扇与压气机叶片采用哑光金属材质，还原钛合金构件的磨砂金属质感；燃烧室与涡轮段部件添加了高温灼烧后的色泽渐变，体现热端部件的工作环境特征；机匣结构采用亮面航空铝合金材质，搭配紧固件的细节质感表现，内外涵道的壁面则根据所处位置区分了材质粗糙度，冷端部件保持金属冷色调，热端部件添加暖调金属色泽。渲染阶段采用深色纯黑背景突出发动机主体结构，通过多组定向光源打亮剖面内部的层级结构，让各级叶片、管路、机匣的轮廓层次清晰可辨，既保证了整体视觉的精致感，也清晰传递出大涵道比涡扇发动机的气流走向与动力传递逻辑：外涵道气流从风扇段直接流向尾喷口提供主要推力，内涵道气流经过压气机压缩、燃烧室燃烧后驱动涡轮转动，最终与外涵道气流共同喷出产生推力。整个模型在设计上兼顾了结构准确性与视觉展示效果，通过剖面化的呈现方式降低了航空发动机复杂结构的理解门槛，能够直观展现高旁路涡轮风扇发动机的内部构造与工作逻辑，可用于航空动力相关的结构展示、原理科普等场景。
