多用途可调节三脚支撑托架结构设计

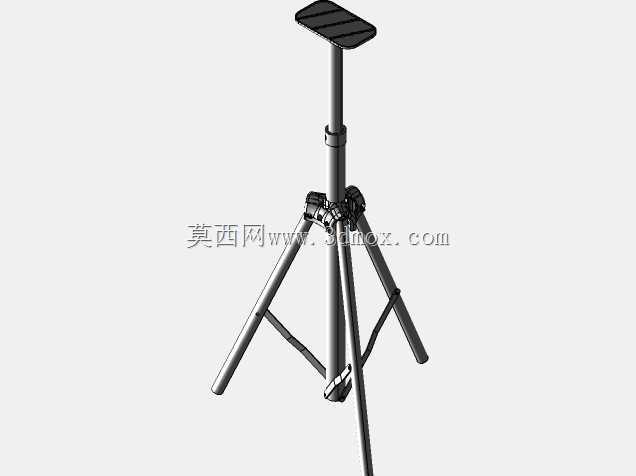

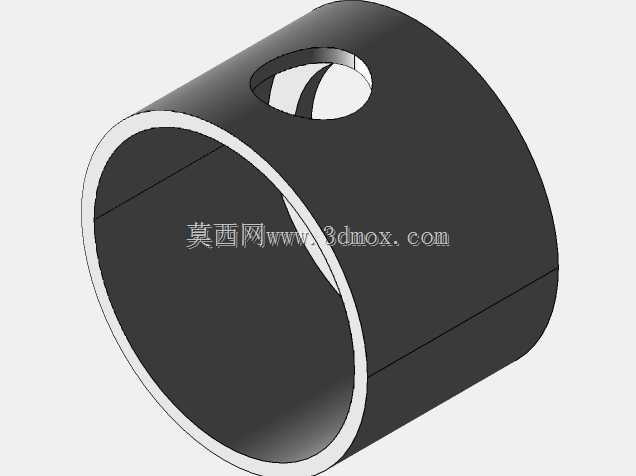

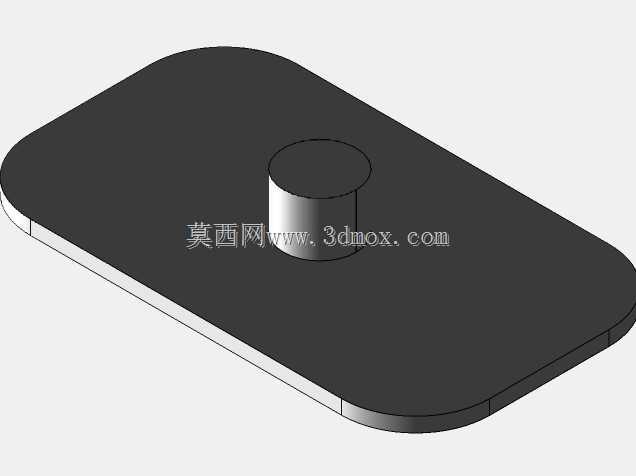

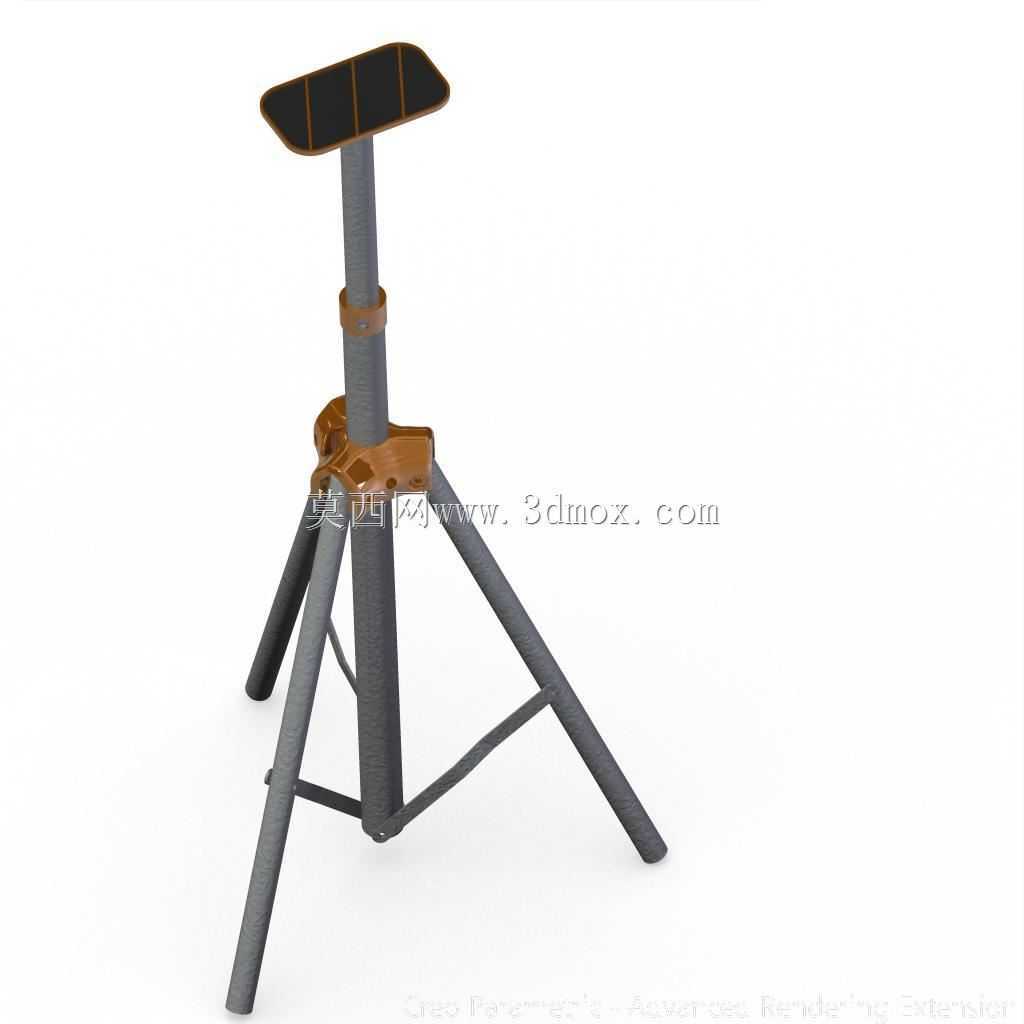

这款三脚支撑托架主要面向临时作业支撑、小型设备架设、户外临时工位搭建等场景设计，可在展会布置、车间临时工件承托、户外检测作业、小型演出设备架设等场景中使用，能够为上部承载的物件提供稳定的竖向支撑，避免承载物直接接触地面出现受潮、磕碰、剐蹭等问题，同时可根据作业需求灵活调整支撑高度，适配不同的作业高度要求。托架整体采用三角支撑结构作为受力基础，依托三角形结构的力学稳定性，三条支腿向外呈固定角度张开，支腿之间设置横向连接杆件形成受力闭环，即使在不平整的地面上也能通过微调支腿的着地位置保持整体水平，不会轻易出现侧翻、歪斜的问题，单组托架可承载数十公斤的竖向载荷，满足多数小型设备、工件、临时置物的承重需求。上部承载平台采用圆角矩形的平板结构，平台表面做防滑纹理设计，增大与承载物件之间的摩擦力，避免承载物在平台上出现滑动移位；中部的立柱采用套管式伸缩结构，搭配侧面的锁紧环结构，松开锁紧环即可上下滑动内管调整整体支撑高度，调整到目标高度后旋紧锁紧环即可依靠抱紧力固定立柱位置，高度调节行程可覆盖常规作业的高度需求，无需额外搭配垫高块即可适配不同的作业高度。支腿与立柱的连接部位采用一体化的连接座结构，连接座同时承接三条支腿与中部立柱的受力，将上部承载的载荷均匀分散到三条支腿上，避免局部应力集中导致结构断裂；支腿采用圆管型材制作，在保证结构强度的同时尽可能降低整体自重，方便单人搬运与快速架设，支腿底端做平切处理，增大与地面的接触面积，在硬质平整地面上使用时不会出现打滑、压痕的问题。设计过程中针对3D打印制作的适配性做了优化，其中连接座等异形结构件可直接通过桌面级3D打印机制作，若需要搭配标准管径的金属圆管作为支腿与立柱材料，可将连接座的中心安装孔孔径加宽至30mm，即可直接适配外径29mm的标准金属圆管，无需额外做切削加工即可完成组装，大幅降低自制该托架的加工门槛与制作成本。整体结构无复杂的传动部件与易损零件，日常使用仅需定期检查锁紧环的抱紧力度即可，长期使用也不易出现结构失效问题，可反复拆装收纳，收纳后整体体积小巧，可放入常规工具柜或车载储物空间中，方便外出作业时携带使用。
