微型电磁气动控制阀结构设计

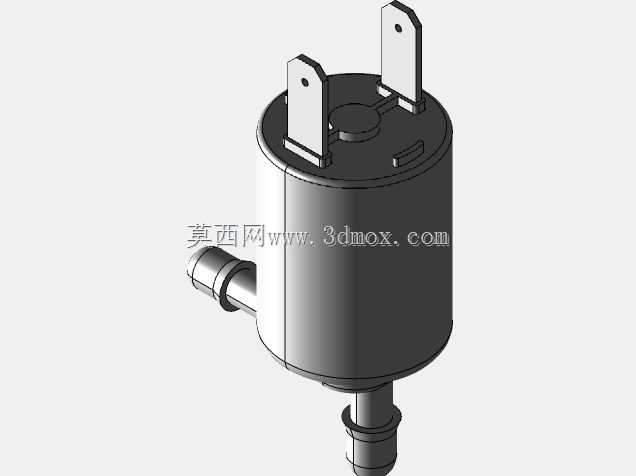

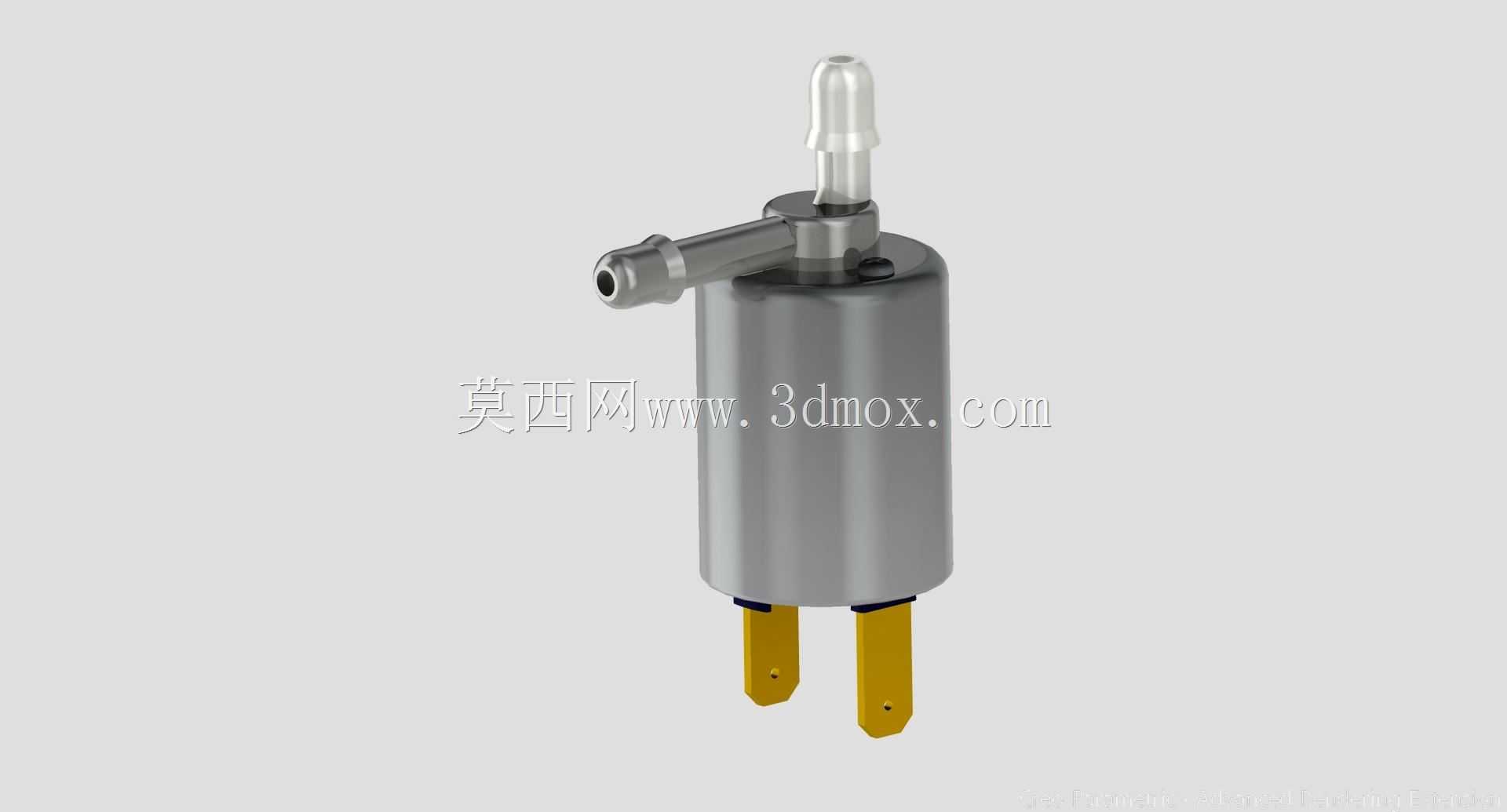

　　这款微型电磁气动阀的结构设计，核心围绕小流量气路、水路的通断控制需求展开，整体采用圆柱主体加侧出快插接口、顶部直出快插接口的布局，底部引出两个插片式电气接脚，适配嵌入式开发场景与小型自动化设备的紧凑安装空间。从实际选型应用来看，这类阀常见于小型园艺灌溉系统的支路控水、桌面级气动实验台的气路切换、开源硬件开发项目里的流体执行控制，也可用于小型医疗分析设备、环境检测采样装置的流体通断，其工作压力上限约2.75bar，额定通流能力约11L/min，驱动电压门槛低，可直接由通用控制板的IO口经驱动电路带动，不需要额外配置大功率驱动模块。设计思路上优先压缩径向占用空间，圆柱形阀体外壳可直接嵌入直径匹配的安装孔内，依靠阀体自身圆柱面定位，

　　不需要额外设计复杂的安装法兰；侧置与顶置的两个快插接头分别对应进气与出气端，接头采用倒钩式结构，适配对应外径的柔性气管，插接后依靠气管自身弹性抱紧倒钩实现密封，不需要额外打胶或加装卡箍，现场装配效率很高。底部的两个电气接脚采用扁形插片设计，间距符合通用小型接插件规格，既可以直接焊接在PCB板上实现板载集成，也可以搭配对应规格的插拔式接线端子，方便后期维护更换。阀体内部的电磁驱动组件全部封装在金属外壳内部，外壳一方面起到磁屏蔽作用，避免电磁动作时对外围敏感传感器产生干扰，另一方面也能防护内部线圈与活动铁芯，阻挡日常使用中的粉尘、轻微溅水侵入。活动阀芯采用直动式结构，没有外置的先导气路，在低压力工况下也能可靠启闭，

　　不会出现先导式电磁阀在低压下无法开启的问题，这一点对于开源硬件项目里经常使用的小型气泵、水泵来说适配性更好，这类小型动力源往往输出压力不高，直动结构能保证在全工作压力范围内动作一致。从安装边界来看，阀体主体圆柱直径较小，轴向高度从底部接脚末端到顶部接头顶端的尺寸控制紧凑，侧向接头从阀体圆柱面切向伸出，伸出长度较短，在多阀并排安装时，阀与阀之间的中心距可以压到很小，适合集成在阀岛式安装板上，组成多路流体控制阵列。设计时还考虑了长期通电的温升问题，线圈绕组的线径与匝数匹配低电压驱动需求，在额定电压下长期通电的外壳温升控制在合理范围，不会因为持续发热导致相邻的塑料气管软化变形。阀芯的密封件采用耐常见流体的弹性材质，既可以控制压缩空气，

　　也可以控制清水、轻度腐蚀性的弱酸碱液体，适用场景不局限于气动系统。在三维建模过程中，阀体外壳的圆柱面与接头、接脚的位置同轴度、对称度需要重点把控，接脚的位置度公差要保证焊接时能顺利插入PCB孔位，快插接头的流道内径要与阀体内部流道平滑过渡，避免出现台阶导致流阻增大，影响额定通流能力。顶部与侧向接头的倒钩尺寸需要匹配常用软管的内径与壁厚，倒钩边缘做小圆角处理，避免插接时割伤气管内壁造成密封失效或气管破裂。这类微型阀的结构没有复杂的传动部件，活动部件只有铁芯与阀芯，运动行程短，动作响应速度快，在需要频繁通断的间歇控制场景里，长期运行的可靠性比带机械减速结构的控制阀更有优势。
