卡通小鱼造型数据线防护套结构设计

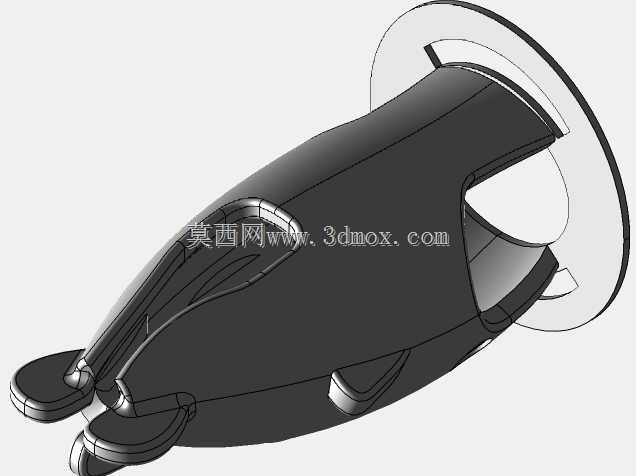

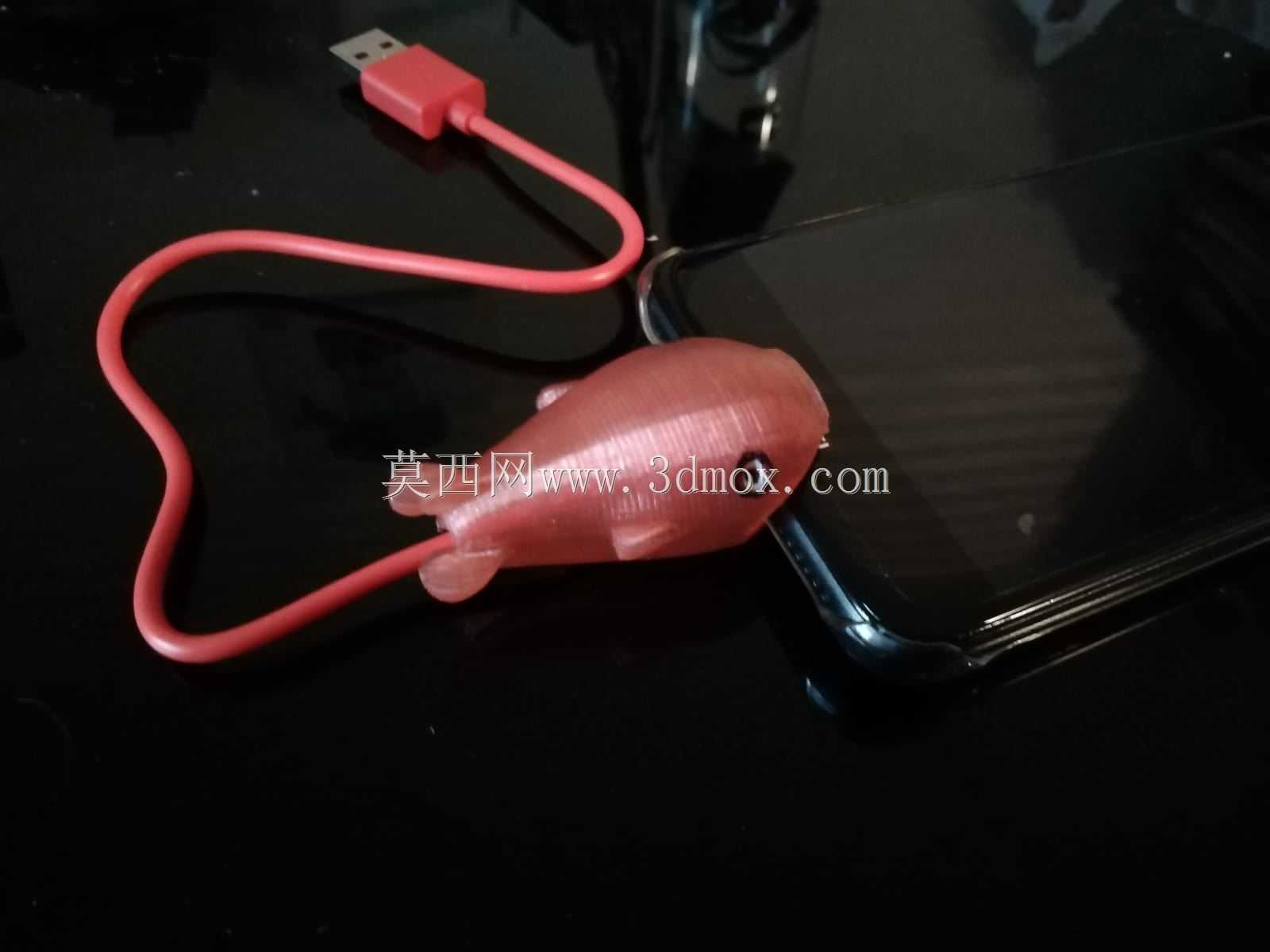

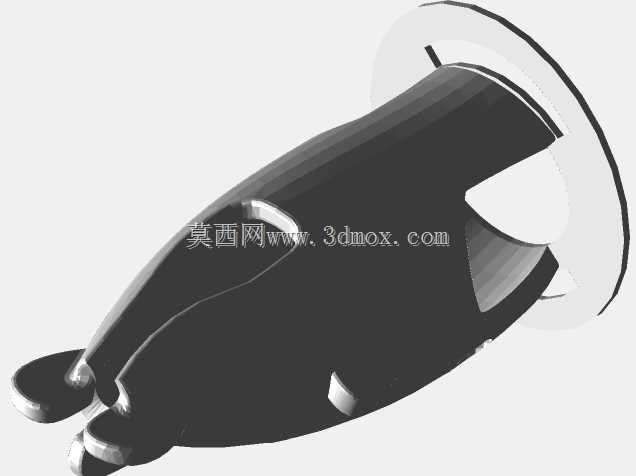

日常使用电子设备时，数据线接头位置反复弯折导致线芯断裂、外皮破损是极为常见的损耗问题，这款小鱼造型的线缆防护结构，正是针对直径3mm左右的Micro USB规格数据线设计，用来缓解接头根部的弯折应力，延长线缆使用寿命。从结构设计角度看，整体采用仿生小鱼的流线型外形，没有尖锐棱角，握持触感顺滑，同时卡通化的造型也能作为桌面小装饰，兼顾实用性与趣味性。结构上预留的穿线通道与线缆外径做了适配，安装时将数据线从鱼尾位置的开口穿入，接头端从鱼头位置的开孔穿出，防护套整体包裹住线缆与接头连接的应力集中区段，当线缆受到弯折力时，防护套会将弯折点从接头根部的脆弱位置转移到自身的柔性区段，分散弯折应力，避免线芯在反复弯折中出现金属疲劳断裂。设计时特意做了分体式的卡扣结构，不需要剪断线缆就可以直接卡装在已使用的数据线上，安装拆卸都很方便，不需要额外工具。外形尺寸上，整体长度控制在5cm左右，最大宽度2.2cm，安装后不会占用过多桌面空间，也不会影响数据线正常插拔使用，鱼头位置的圆形开孔刚好适配Micro USB接头的外径，不会出现卡滞或者松动脱落的问题。鱼尾位置做了渐变收窄的结构，和线缆外皮平滑过渡，不会出现突兀的台阶导致积灰，也能避免防护套边缘刮蹭线缆外皮。从应用场景来看，除了日常桌面使用的手机数据线，同样适配同规格的小型数码设备充电线、蓝牙耳机充电线等，在经常需要插拔、线缆频繁弯折的使用场景下，能有效降低线缆的损耗率。结构建模时做了均匀的壁厚设计，适合采用软胶注塑工艺生产，材料选用常见的TPE软胶，既有足够的韧性分散弯折应力，又有一定的摩擦力，安装后不会在线缆上随意滑动，表面做了哑光处理，不容易残留指纹和污渍。鱼鳍部分的凸起结构除了造型装饰作用，也能增加握持时的摩擦力，插拔数据线时可以捏住防护套借力，避免直接拽拉线芯导致接头开焊。整体结构没有复杂的倒扣或者薄壁结构，注塑生产时脱模难度低，良率高，适合批量生产。
