NEMA17规格两相混合式步进电机结构设计

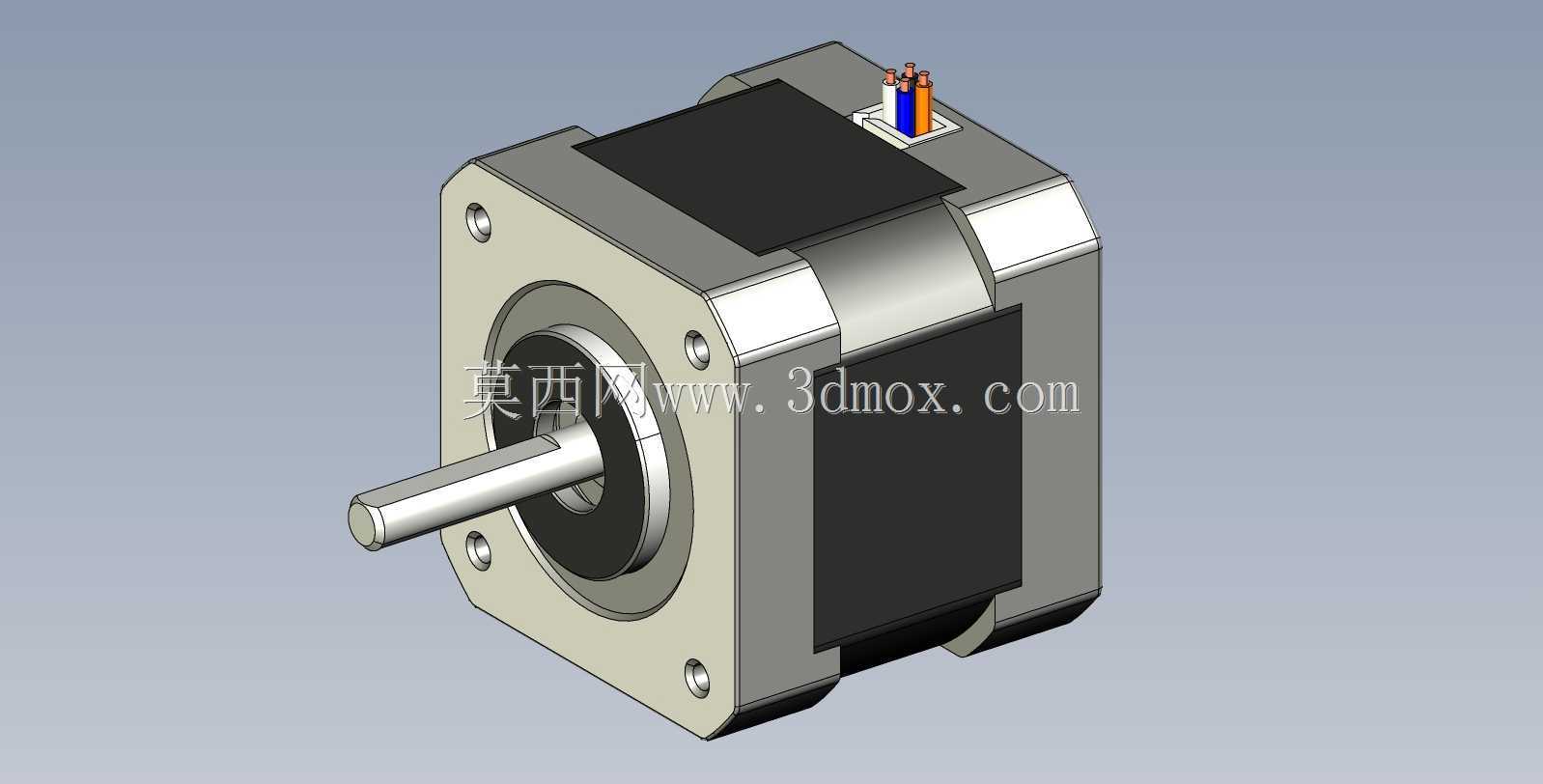

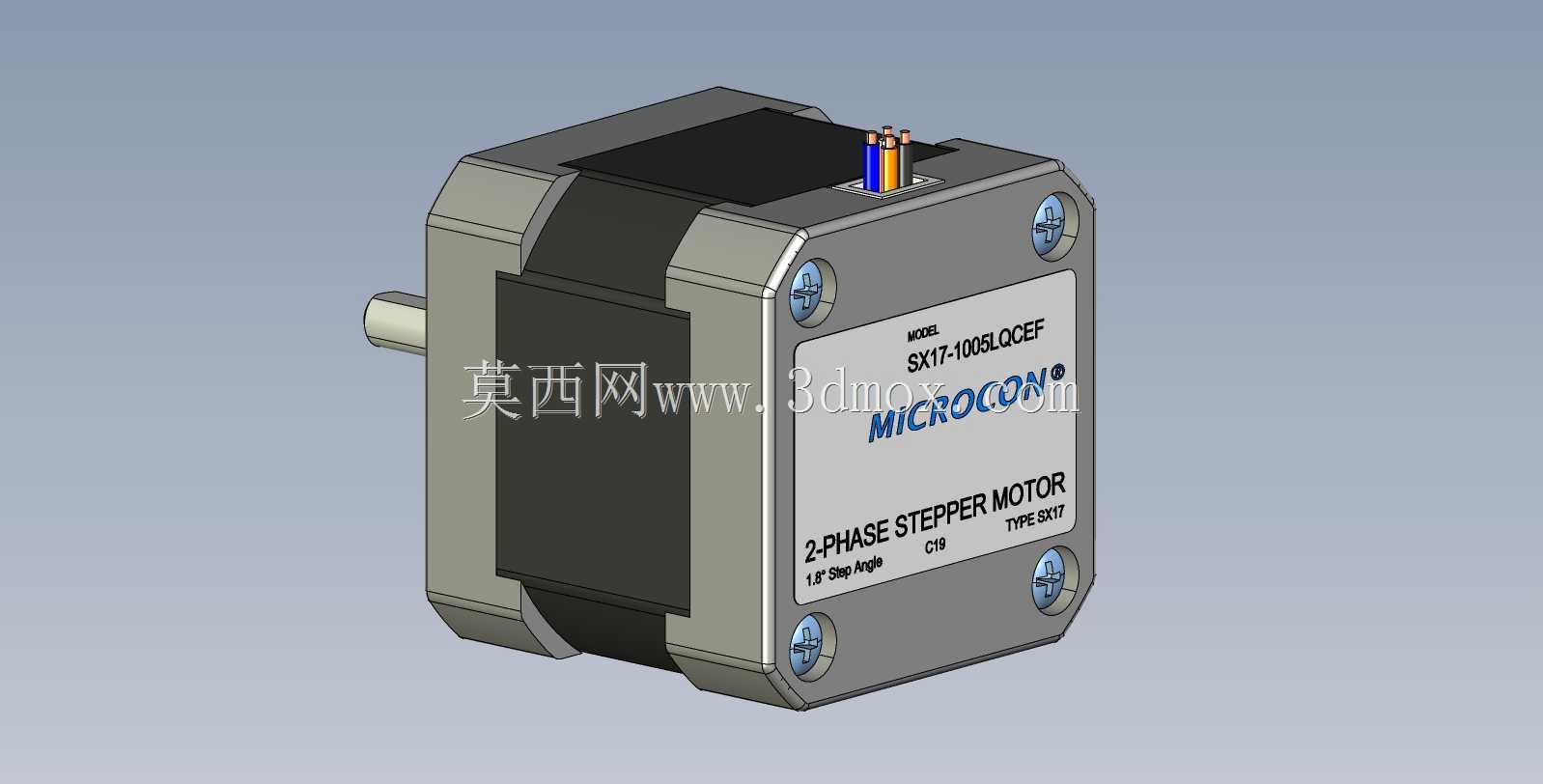

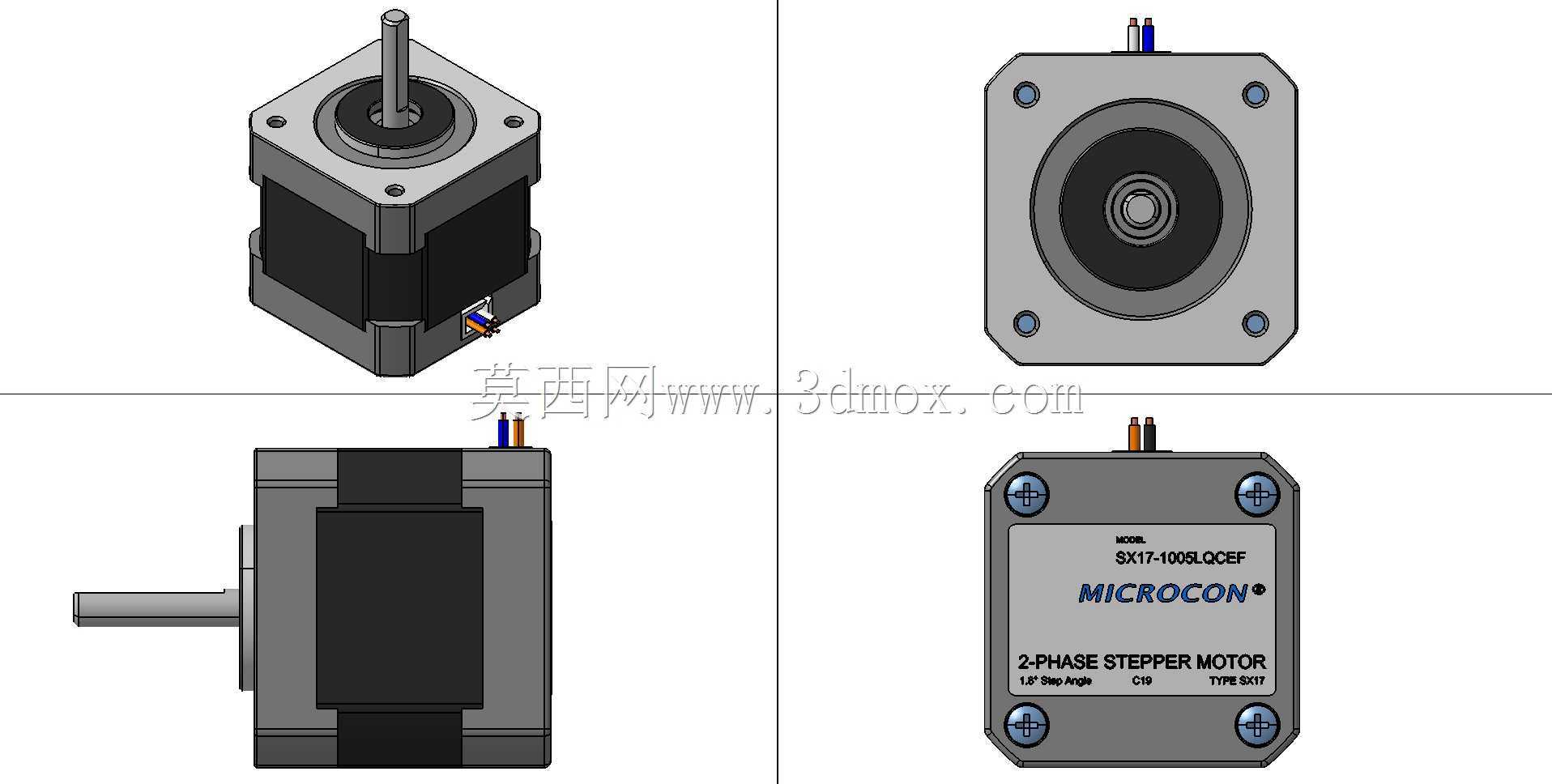

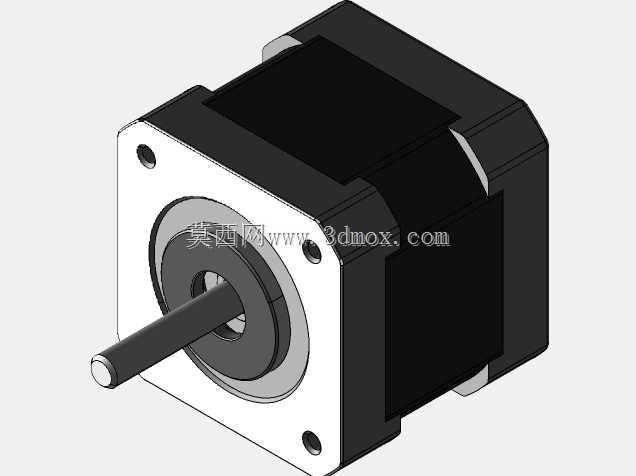

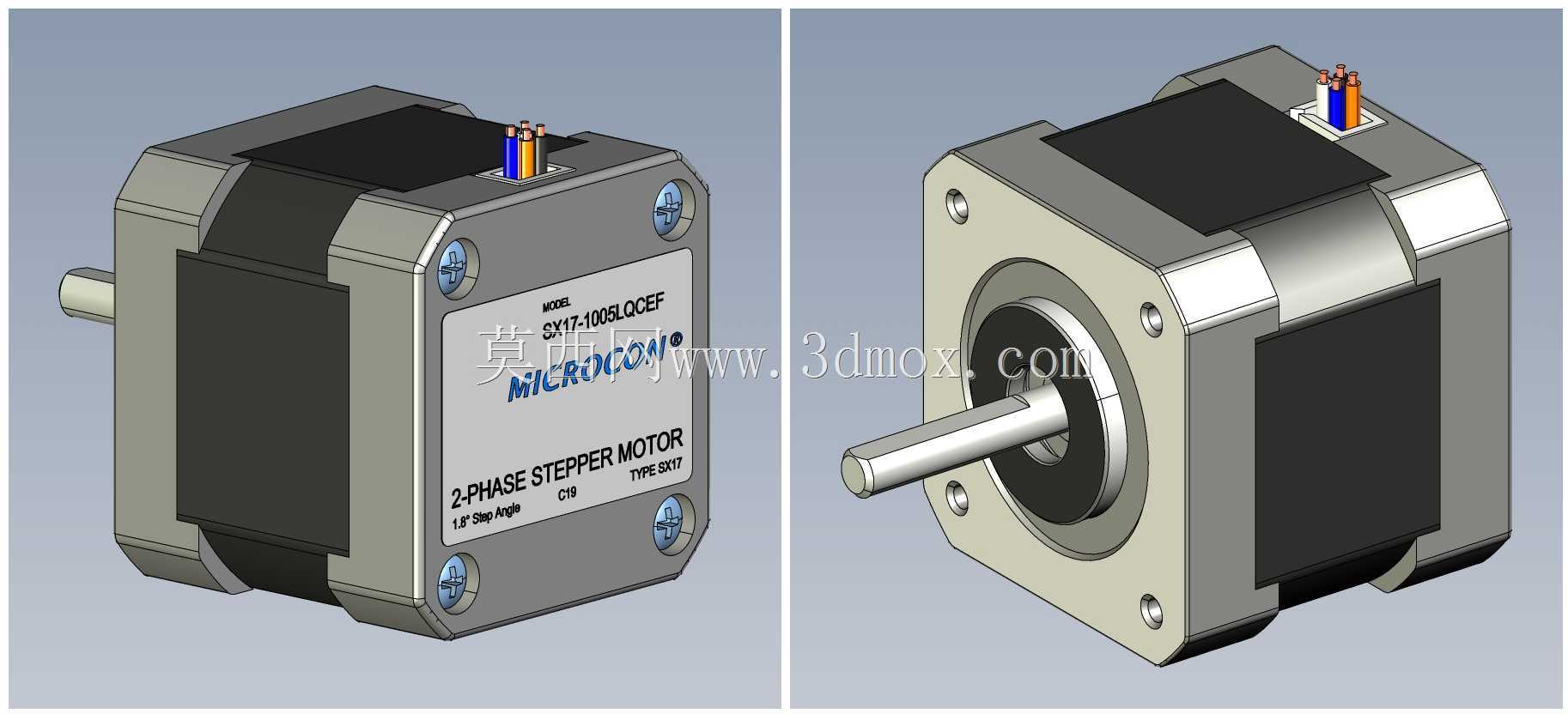

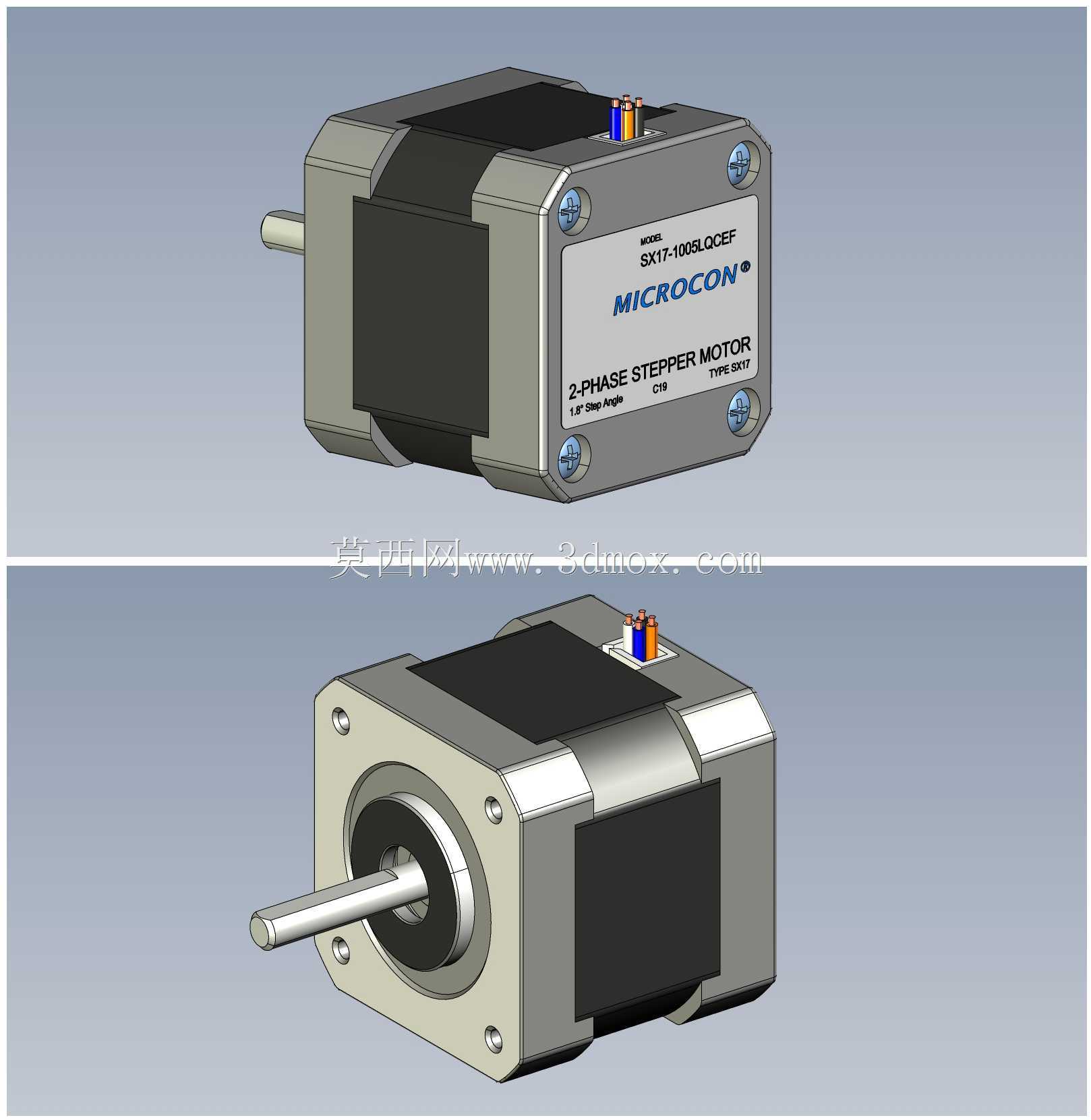

这款NEMA17规格的两相步进电机，是小型自动化传动场景中应用极为广泛的执行元件，常见于桌面级数控加工设备、3D打印运动轴、小型机械臂关节、精密点胶工位、自动化检测送料机构、智能门禁传动、小型云台驱动等对定位精度有稳定要求的场景，作为开环控制系统里的核心动力输出部件，它可以将电脉冲信号直接转化为对应角位移，无需额外的位置反馈装置就能实现较为精准的步距控制，适配多数低成本、高可靠性的运动控制需求。从实际使用场景来看，这款电机0.52Nm的保持扭矩足以驱动10kg以内的水平滑动负载，或是5kg以内的垂直升降负载，1A的额定相电流适配市面上绝大多数通用型步进驱动器，1.8度的固有步距角在整步驱动下可实现每转200个定位步点，搭配细分驱动后可进一步提升运行平滑度，降低低速运转时的振动与噪音，满足精密送料、精准对位这类场景的运行要求。在产品设计思路上，这款电机采用标准NEMA17安装法兰的通用化设计思路，安装孔位、轴伸尺寸、机身安装边界完全适配行业通用安装规范，可直接替换同规格的其他品牌同尺寸步进电机，无需对原有设备的安装结构做二次修改；机身采用方形叠片定子结构搭配高强度铝合金端盖，既保证了定子磁路的闭合效率，又通过金属端盖实现了更好的散热效果，长时间额定负载运行时机身温升控制在合理区间，避免高温导致的磁钢退磁、扭矩衰减问题；输出轴采用标准直径的圆轴设计，可搭配同步轮、联轴器、齿轮等多种传动连接件，适配同步带传动、直连传动、齿轮传动等多种动力传递方式，轴伸长度预留了足够的连接件安装空间，同时轴端做了倒角处理，方便装配时快速对位，避免刮伤连接件内孔。从外形尺寸与安装边界来看，这款电机的法兰安装面为42mm见方的标准尺寸，安装孔采用对角通孔设计，孔位间距符合NEMA17的通用规范，可直接固定在对应规格的电机安装座、设备立板上；机身长度根据扭矩参数做了匹配设计，既保证了足够的定子叠厚来输出额定扭矩，又控制了整体机身长度，不会在紧凑安装空间内与其他部件产生干涉；出线端设置在电机尾部的端盖侧面，接线端子采用标准的插接式设计，方便用户快速接线与维护，尾部出线位置做了防拉扯的结构强化，避免设备运行振动导致的接线松脱。在结构细节上，电机前后端均采用高精度轴承支撑输出轴，保证轴的径向跳动与轴向窜动控制在极小范围内，高速运行时不会出现轴晃问题，有效提升传动精度与轴承使用寿命；机身表面的标签清晰标注了电机的相数、型号、步距角等核心参数，方便用户选型与接线时快速核对信息，端盖固定螺丝采用内六角沉头设计，既保证了端盖的固定强度，又不会让螺丝头突出法兰安装面，保证电机安装时可以完全贴合安装基准面，避免安装倾斜导致的轴系不同心问题。
