DIN标准BT30SK30ISO30刀架存储基座

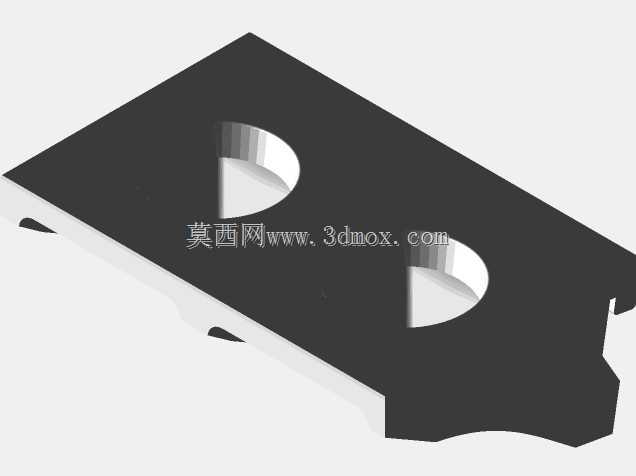

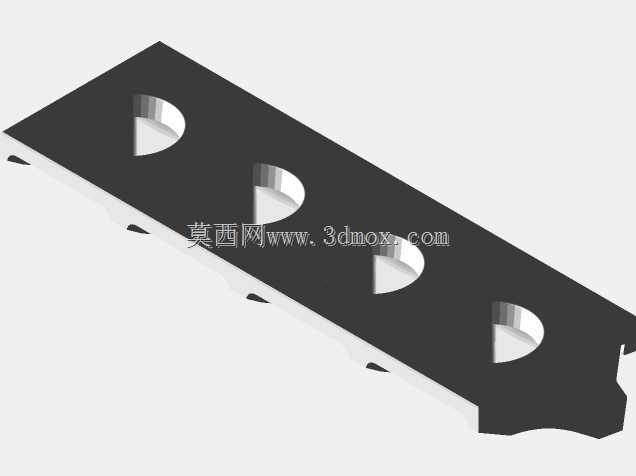

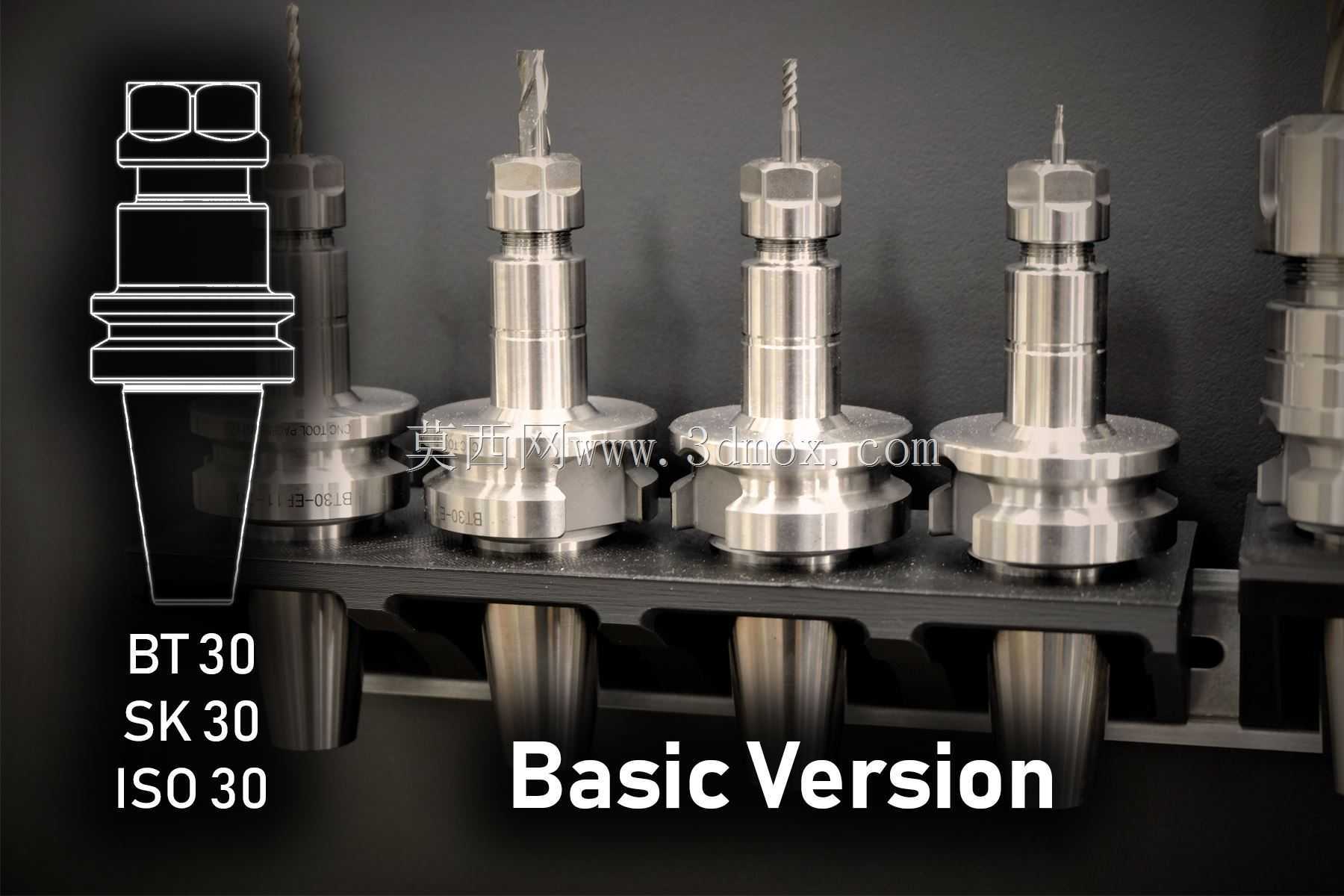

在数控加工车间的日常生产场景中，刀具的有序收纳与快速取用是提升加工效率、减少换刀辅助时间的关键环节，这款适配DIN导轨安装的BT30、SK30、ISO30通用刀架存储基座，正是面向机加工工位刀具管理需求设计的实用工装部件。该刀架主要用于加工中心、数控铣床等设备的工位侧刀具存储，可将ER夹头类BT30刀柄、莫氏锥度刀柄等常用加工刀具整齐固定在DIN标准导轨上，替代传统零散摆放的刀具收纳方式，避免刀柄锥面磕碰损伤，同时让操作人员在换刀时能够快速定位所需刀具，减少寻找刀具的无效耗时，适配小批量多品种加工、模具加工等需要频繁更换刀具的生产场景。从功能特性来看，这款基础款刀架采用单卡位独立支撑结构，每个卡位对应一个标准锥度刀柄的安装位，卡位轮廓完全匹配BT30、SK30、ISO30刀柄的锥柄定位尺寸，刀柄插入后可依靠锥面配合实现稳定承托，不会出现晃动、滑落的情况，同时刀架整体采用模块化适配设计，可根据工位实际刀具数量需求，在DIN导轨上灵活调整安装位置与排布数量，无需额外打孔固定，适配车间现有标准导轨安装体系。在设计思路上，这款刀架优先考虑了工位安装的通用性与使用便捷性，整体结构做了极简优化，没有多余的冗余结构，在保证足够承托强度的前提下尽可能压缩了自身占用空间，安装时仅需将刀架背部的卡扣卡入DIN导轨的卡槽即可完成固定，拆卸调整时也只需松开卡扣即可快速移位，能够适配不同宽度的机床操作侧空间、刀具车存储层等多种安装场景。从外形尺寸与安装边界来看，这款刀架的单卡位宽度匹配标准30系刀柄的法兰外径，相邻卡位之间预留了足够的手指操作空间，方便操作人员插拔刀柄，刀架整体高度刚好覆盖刀柄锥部的定位段，不会干涉刀柄顶部的拉钉、螺母等结构，背部导轨卡扣的尺寸完全符合DIN导轨的通用安装标准，可直接适配市面上绝大多数工业用DIN标准安装导轨，安装后刀架突出导轨表面的距离经过精准测算，既保证刀柄插入深度足够稳定，又不会过多占用工位的操作空间，不会对操作人员的换刀动作造成干涉。在实际生产应用中，这类导轨式刀架既可以单组安装在机床操作侧的防护栏导轨上，作为机旁临时换刀的刀具暂存位，也可以多组连续排布在刀具存储柜、移动刀具车的导轨层板上，作为批量刀具的固定存储座，能够帮助车间建立规范的刀具定置管理体系，减少刀具因随意摆放造成的精度损耗，同时提升生产现场的6S管理水平，是数控加工工位非常实用的基础配套工装部件。
