DIN导轨安装式ER20夹头收纳存储架

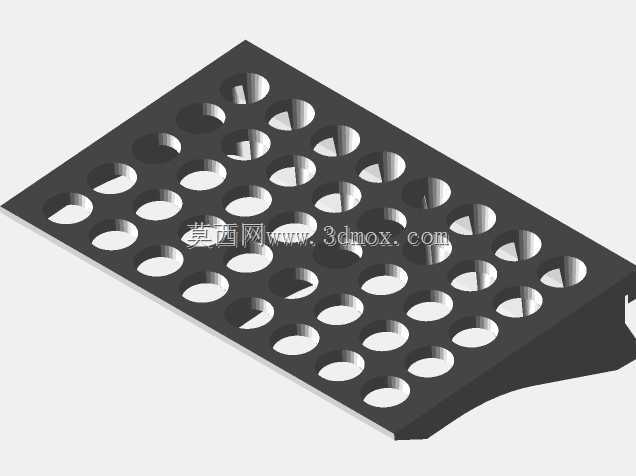

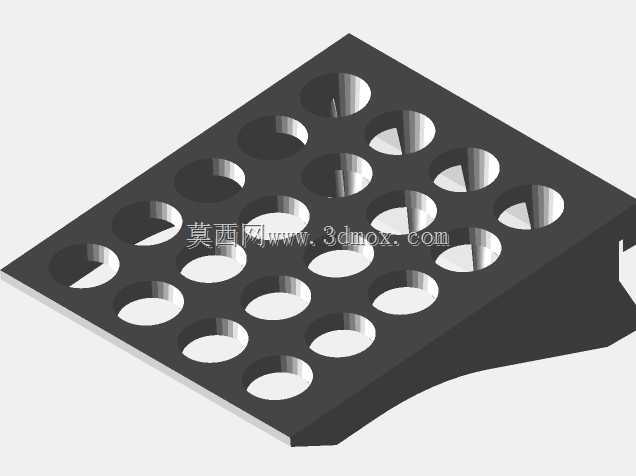

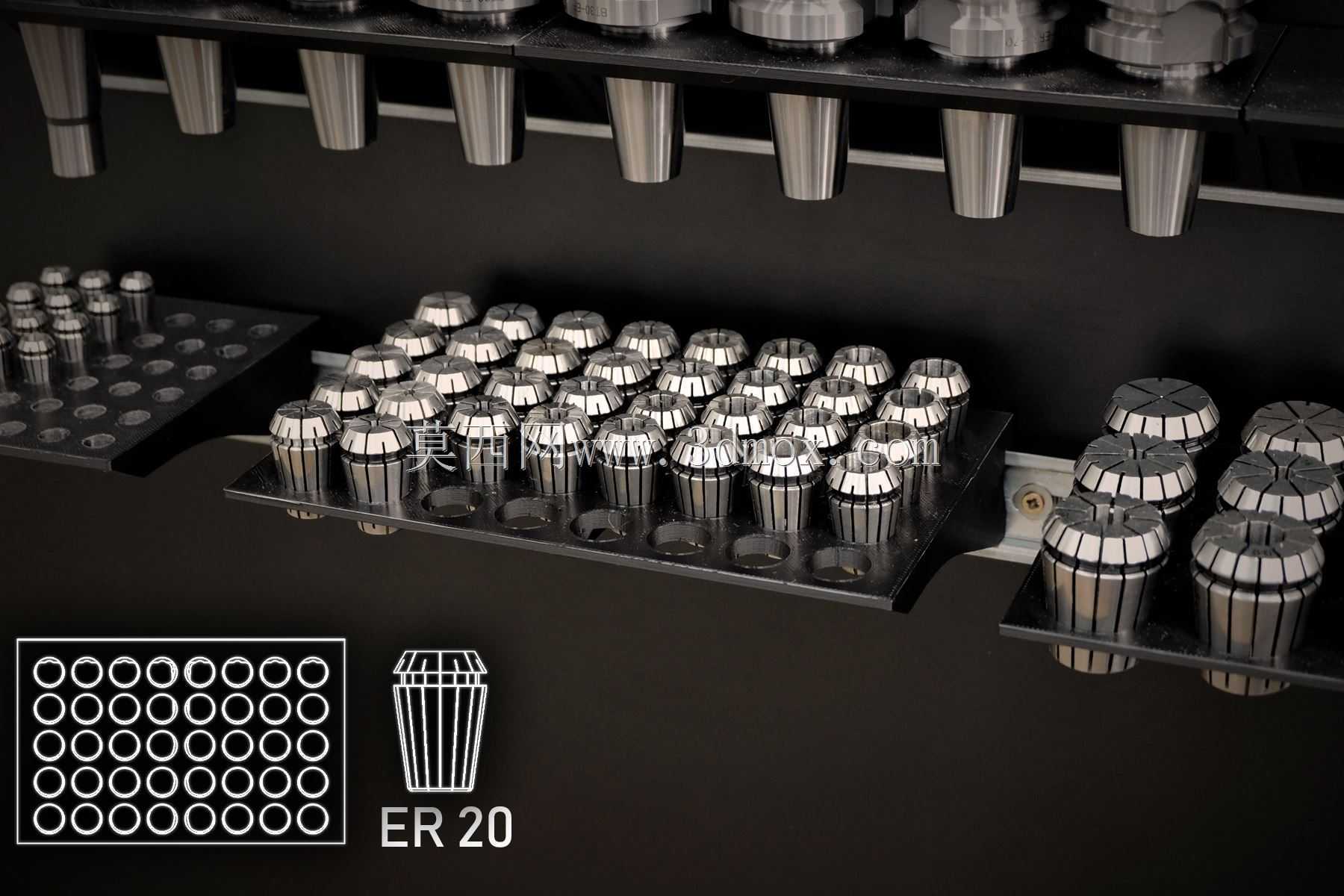

在数控加工、机加工车间的日常作业场景中，ER夹头作为CNC机床、加工中心夹持刀具的核心耗材，往往因为规格繁多、体积小巧，容易出现随意堆放、磕碰损伤、取用查找耗时的问题，这款适配DIN导轨安装的ER20夹头存储架，正是针对车间刀具耗材规整收纳的实际需求设计的实用工装配件。该存储架的核心用途是为ER20规格的弹簧夹头提供定点、有序的存放位置，避免夹头因随意放置导致的锥面磕碰、弹性缝隙进尘、精度受损问题，同时适配工业场景通用的DIN标准导轨安装方式，无需额外打孔固定，可直接卡装在机床旁的工具挂板、电控柜侧装导轨、工作台边的工具导轨上，贴合机加工现场的安装习惯，取用夹头时无需移步到远端工具柜，伸手即可拿取，大幅缩短换刀准备的辅助时间。从功能特性来看，存储架采用阵列式排布的沉孔设计，每个孔位的内径与ER20夹头的外径做了适配公差，夹头插入后不会松脱晃动，同时孔位深度刚好承托夹头的锥段部分，不会遮挡夹头的标识端，操作人员可以快速识别不同精度、不同内孔规格的夹头，拿取时直接捏住夹头上端即可抽出，操作顺畅无卡滞。整体采用斜置式的盘面设计，安装在垂直导轨上时，所有孔位朝向操作人员的斜下方视角，无需抬头或俯身就能看清所有孔位的夹头存放状态，盘点剩余夹头、查找对应规格时一目了然。设计思路上充分考虑了机加工现场的使用边界，整体外形做了紧凑化处理，宽度适配标准DIN导轨的安装尺寸，不会过多占用导轨上的其他配件安装空间，盘面的孔位数量经过合理排布，既保证单架可以容纳足够数量的ER20夹头，又不会因为孔位过密导致相邻夹头拿取时互相干涉，架体边缘做了圆角钝化处理，避免操作人员拿取工具时被锐边划伤。安装边界上，该存储架的背部卡扣完全适配工业通用的TS35标准DIN导轨，卡扣带有弹性锁止结构，卡入导轨后不会因为设备振动、日常触碰出现滑移脱落，需要调整安装位置时只需拨开卡扣即可快速移位，无需拆卸整条导轨，适配车间内各类已布设DIN导轨的工位场景，不管是小型加工门店的单台机床旁，还是规模化加工厂的成排加工单元工位，都能快速部署使用，帮助规整作业区域的工具存放秩序，减少夹头耗材的非正常损耗，提升换刀作业的整体效率。
