铝合金框架并联结构德尔塔3D打印设备

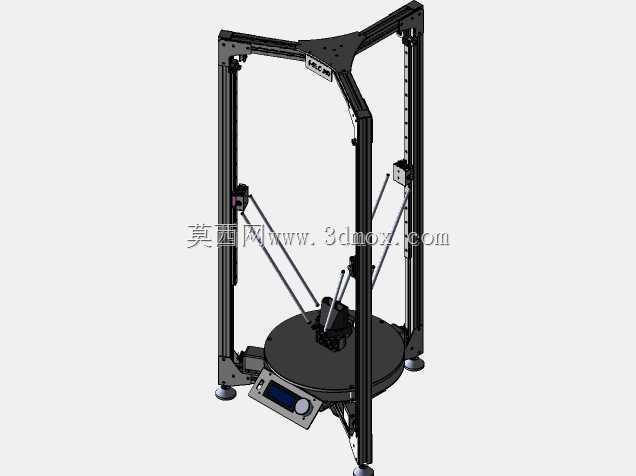

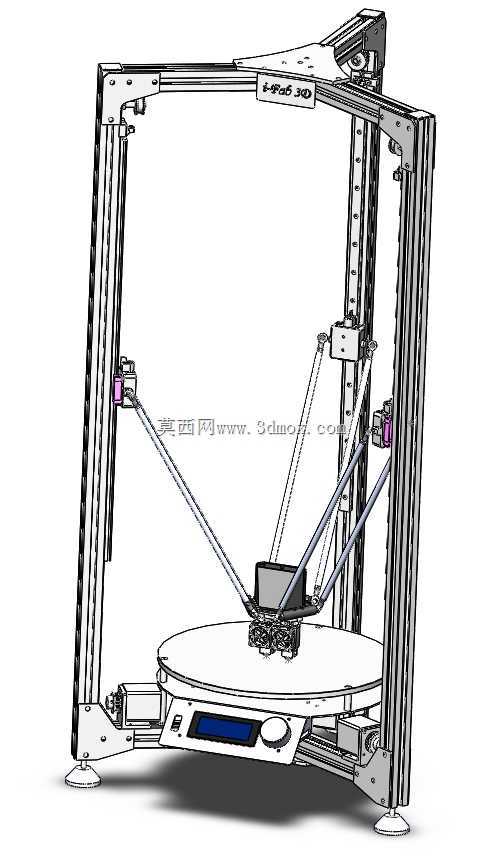

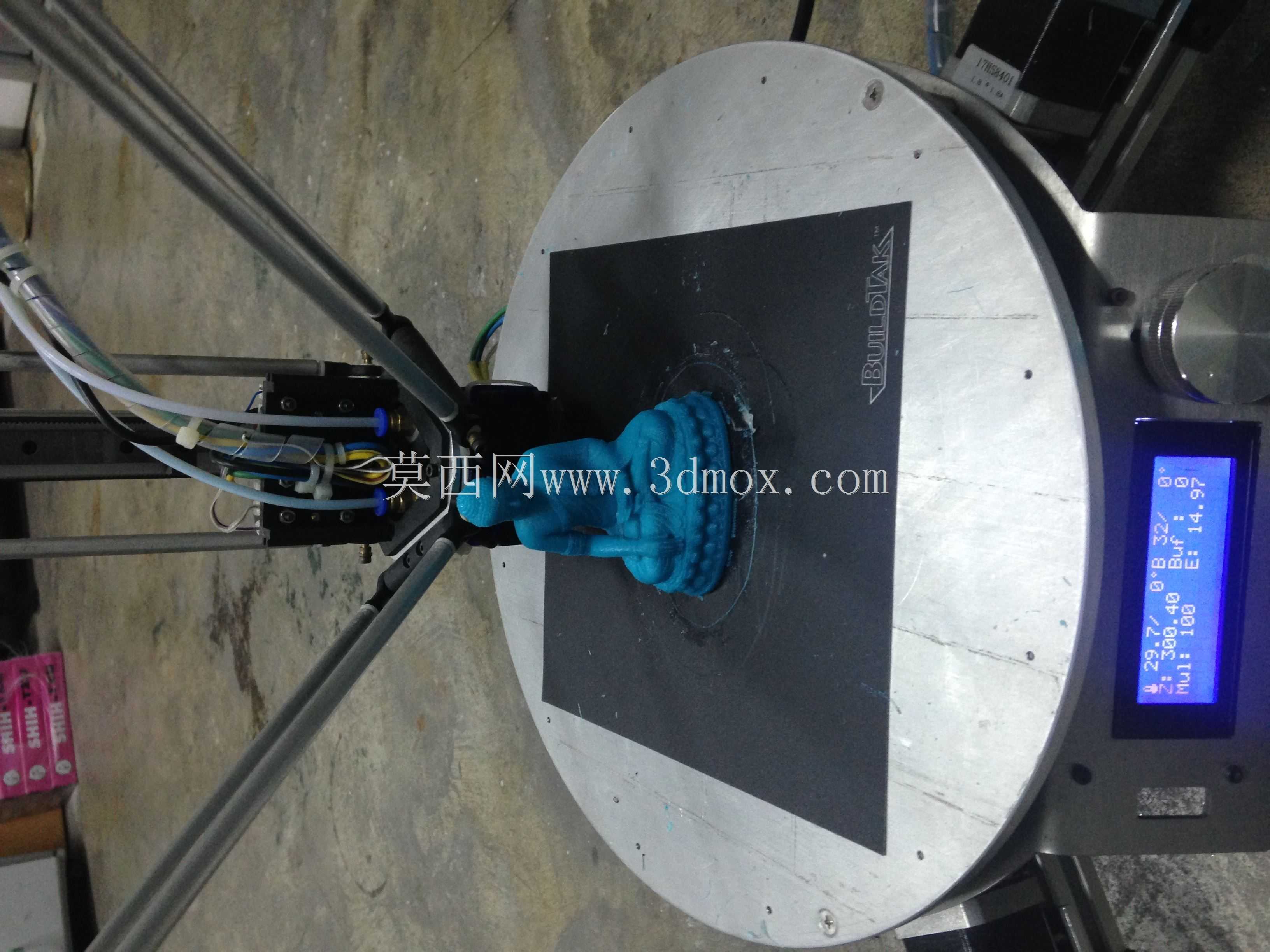

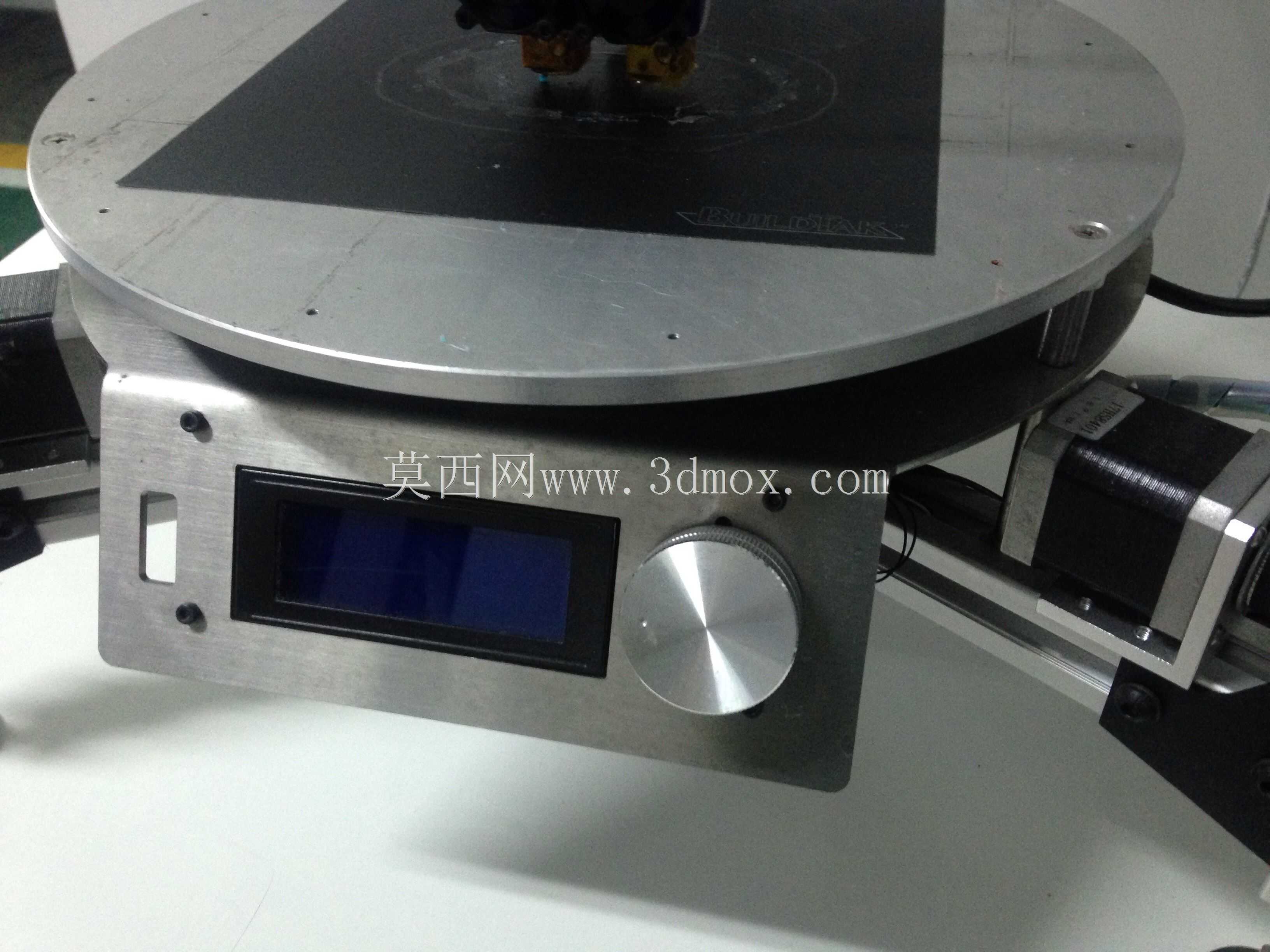

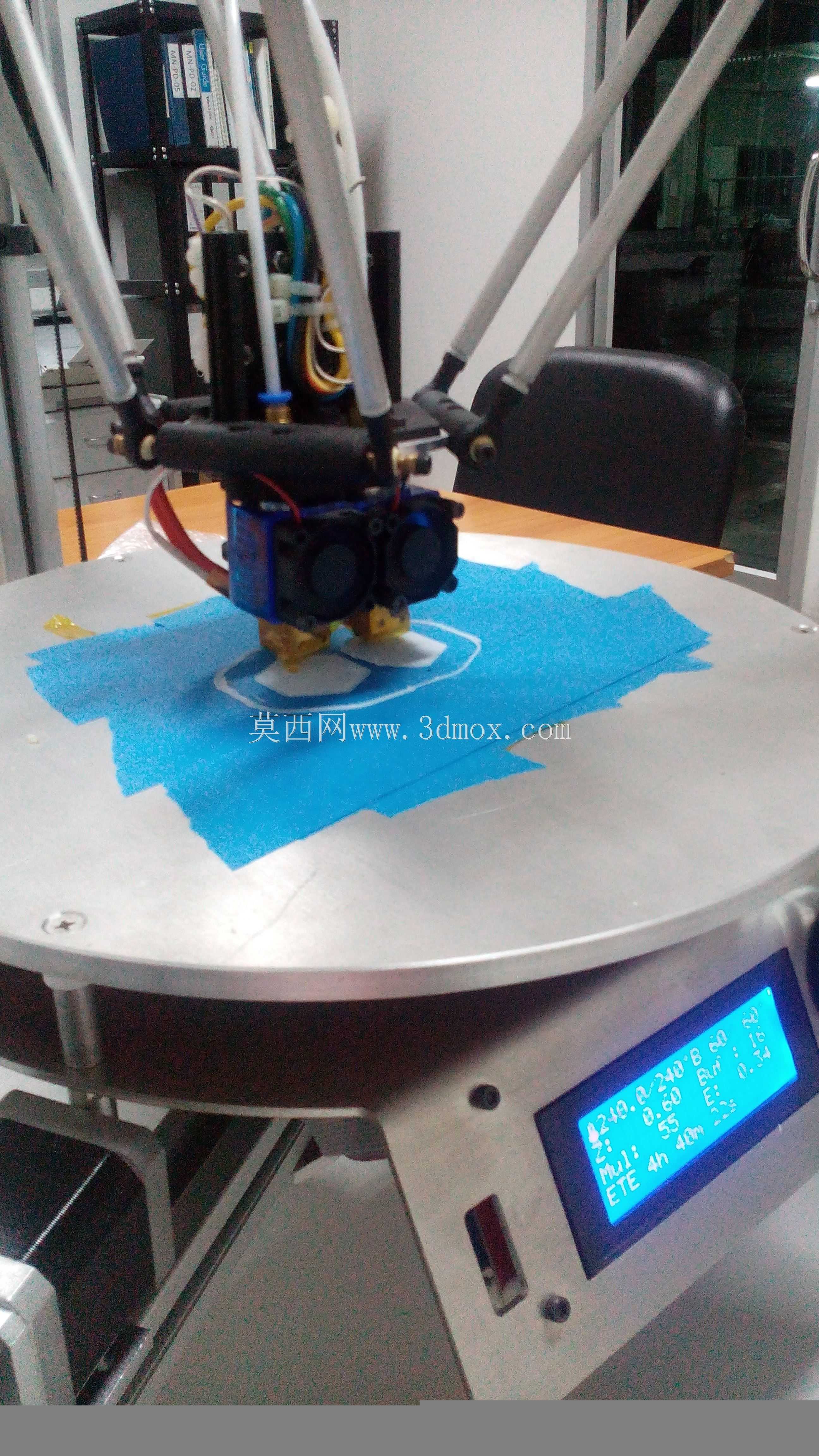

这款并联臂结构的桌面级增材制造设备，主要面向个人创客空间、小型手办工作室、院校创新实训实验室、中小批量定制化零部件打样场景使用，能够完成PLA、ABS、柔性TPU等多种常见熔融沉积成型耗材的打印作业，可快速将三维数字模型转化为实体样件，覆盖创意验证、功能样件测试、教学演示、个性化定制产品生产等多元使用需求。设备采用正三角布局的立式铝合金型材作为主体支撑框架，三根竖直型材通过顶部三角连接结构与底部圆形安装基座形成稳定的受力闭环，相比传统悬臂式或矩形框结构的同类型设备，该结构在相同占地面积下拥有更高的Z轴成型高度，同时铝合金材质的机身兼顾了结构刚性与轻量化需求，能够有效降低打印过程中运动部件高速启停带来的结构共振，提升成型过程的稳定性。底部圆形打印平台为固定安装设计，配合三组沿竖直导轨做上下运动的滑块，通过并联碳纤维连杆连接打印头组件，依靠三个滑块的协同位移实现打印头在XYZ三个轴向的精准运动，这种运动结构将驱动部件的重量转移到固定的竖直导轨上，大幅降低了运动端的负载，让打印头可以实现更高的运动速度与加速度，有效缩短单件打印的作业周期。设备底部集成了带显示屏的控制操作模块，集成了参数调节、打印任务启停、状态实时显示等功能，无需外接额外控制设备即可完成独立打印作业，底部的可调支撑脚可以根据放置台面的平整度进行微调，保证机身整体处于水平状态，避免打印过程中出现平台倾斜导致的成型件翘边、层纹偏移等问题。在设计思路上，该设备优先考虑了桌面场景的使用边界，整体外轮廓占用空间紧凑，无需过大的安装台面即可放置，框架外侧预留了耗材架、走线槽的安装位置，所有运动部件均处于框架内侧的安全空间内，可避免日常使用过程中误触运动结构带来的安全隐患；并联臂的连接关节采用低间隙的铰接结构，能够长期保持运动精度，减少日常使用中的校准维护频次，圆形打印平台的加热区域覆盖整个成型幅面，可保证不同位置的耗材都能均匀附着在平台表面，降低大尺寸模型打印的翘边风险。
