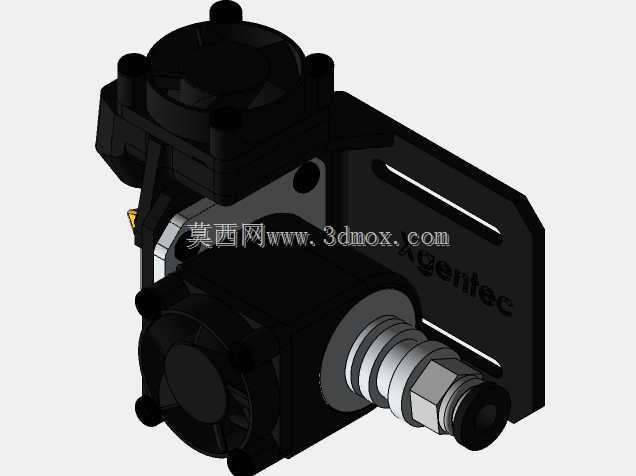

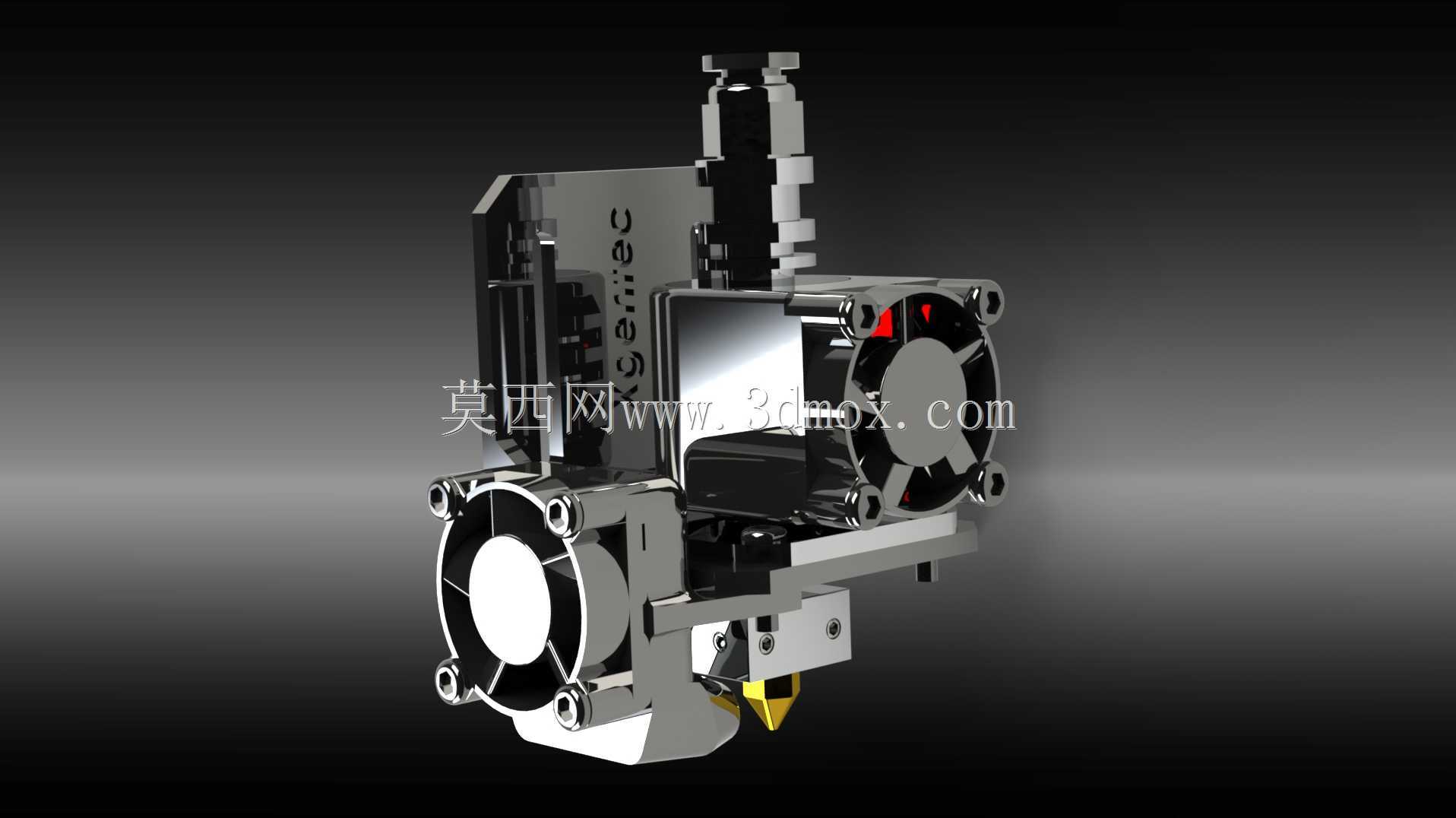

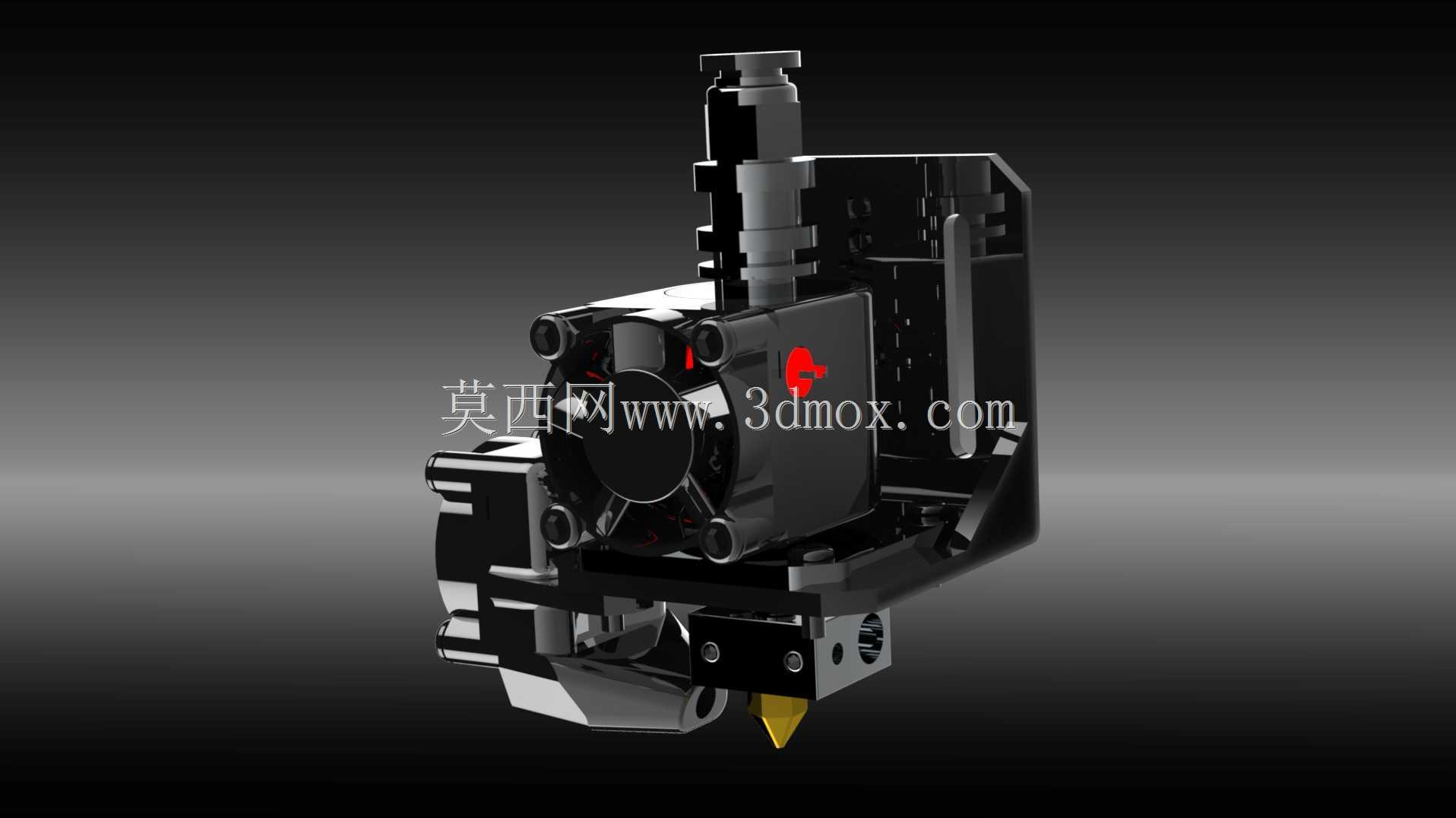

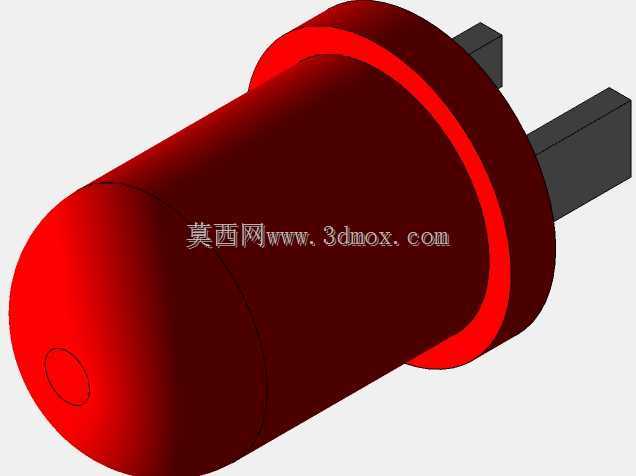

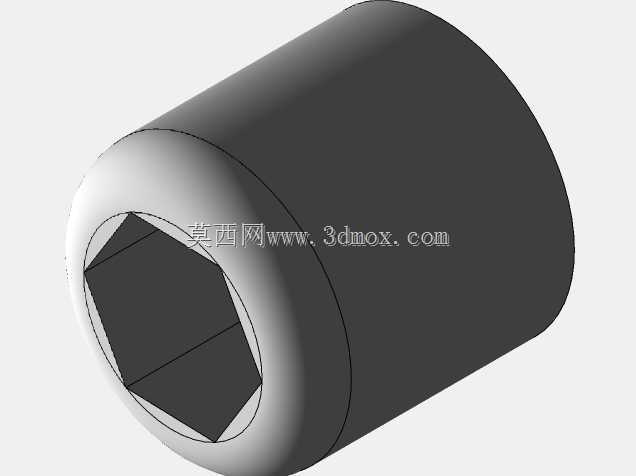

Xgentec3D打印机挤出头优化结构设计

该结构是面向桌面级FDM熔融沉积成型3D打印设备开发的挤出端优化方案，核心应用场景覆盖个人创客工作室、中小批量手板制作工坊、教育实训类3D打印实验室以及消费级3D打印机改装升级领域，作为3D打印设备的核心执行部件，承担着热塑性耗材熔融、精准送料、路径跟随出料的核心功能，直接决定打印成品的层纹精度、出料连续性以及复杂结构打印的成型成功率。

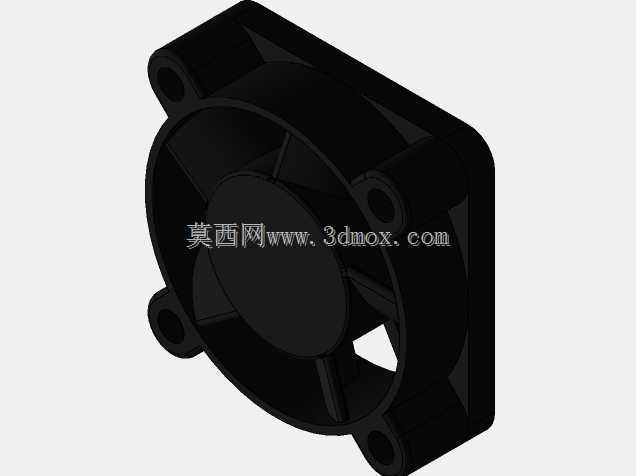

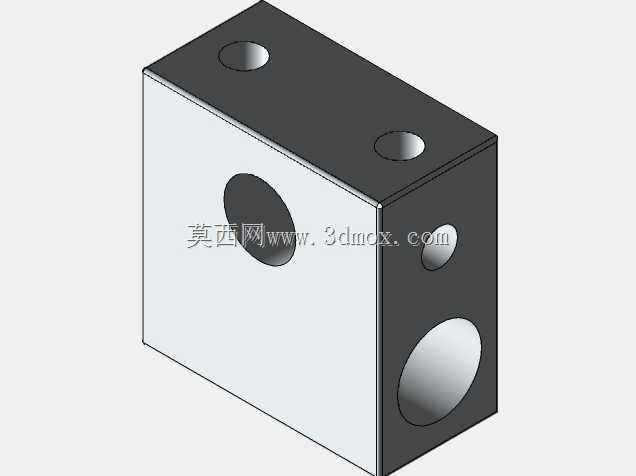

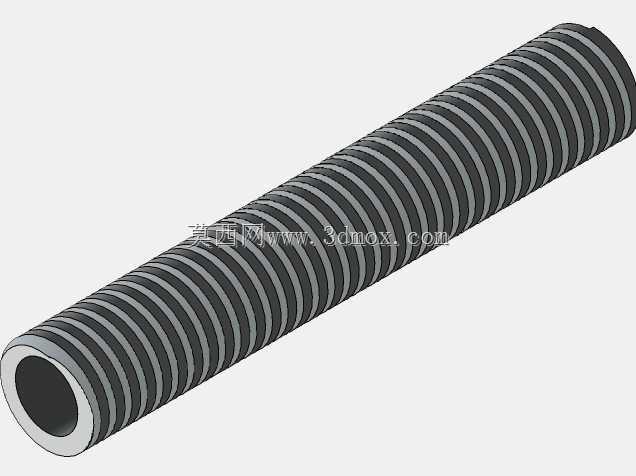

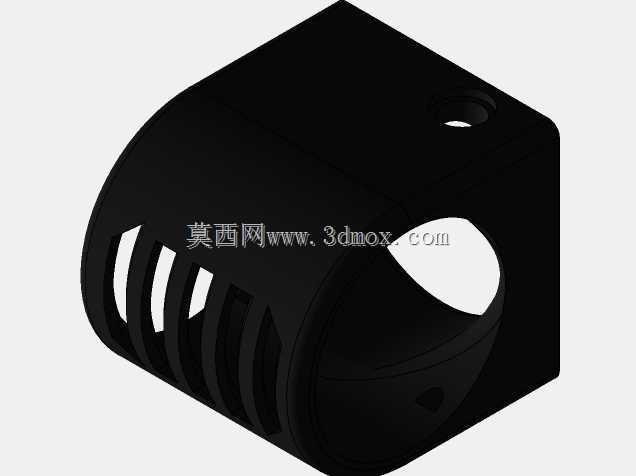

从功能特性来看，这套挤出结构采用近程送料的布局设计，送料齿轮与加热喷嘴的距离大幅缩短，能够有效降低柔性耗材比如TPU、TPE在送料路径中的弯折阻力，大幅提升柔性耗材的打印适配性，同时减少送料滞后带来的拉丝、垂料问题。结构集成了双散热风道设计，靠近送料段的散热风扇负责给喉管区域持续降温，避免耗材在喉管内提前熔融造成堵头故障，喷嘴侧的定向风道则能够在耗材挤出后快速对成型层进行风冷固化，减少悬垂结构打印时的塌陷变形，提升桥接结构的打印质量。加热块采用紧凑化的内嵌式设计，加热棒与测温元件的安装孔位做了同轴度优化，能够保证加热区域温度均匀，减少不同位置的温度差，避免耗材熔融不充分或者局部过热碳化的问题。

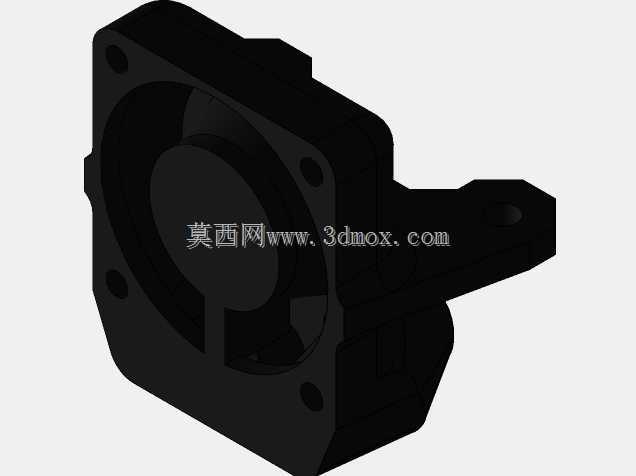

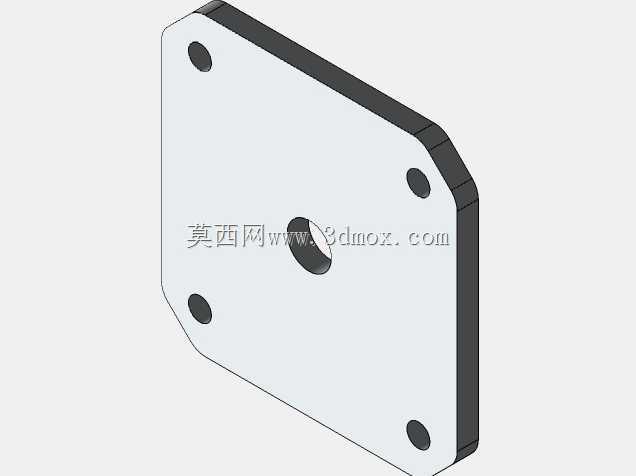

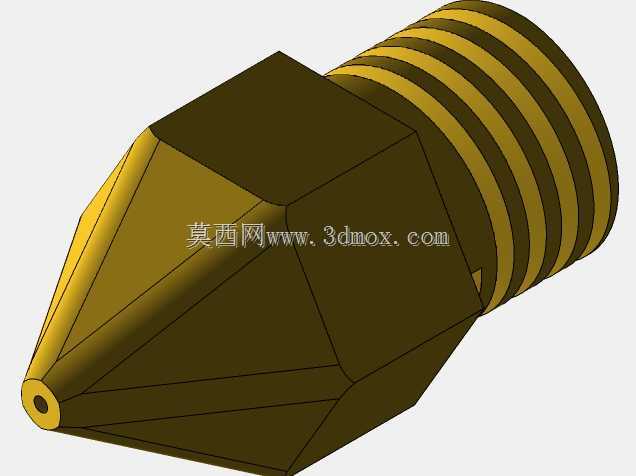

在设计思路上，这套结构优先考虑了改装兼容性与维护便捷性，整体安装孔位采用主流桌面级3D打印机的通用2020铝型材安装间距，不需要对原有设备的机架做大规模改造即可完成替换安装。整体结构做了轻量化处理，运动部分的重量控制在较低区间，能够降低X轴运动时的惯性冲击，提升高速打印时的定位精度，减少打印过程中的振纹问题。各功能模块采用分体式装配设计，喷嘴、喉管、加热块、风扇支架都可以单独拆卸更换，日常维护时不需要拆解整个挤出总成，大幅降低后期维护的时间成本。走线位置预留了专门的理线卡槽，能够避免运动过程中线缆与机架剐蹭造成的线路磨损故障。

从安装边界与尺寸适配来看，这套挤出结构的横向安装宽度控制在常规打印机X轴运动行程的安全范围内，不会因为结构过宽造成打印行程的损失，喷嘴突出长度适配常规的打印平台调平传感器安装位置，不需要额外调整传感器的触发高度即可完成适配，进料口采用标准的1.75mm耗材通用导向结构，能够适配市面上绝大多数的主流FDM打印耗材，整体安装高度预留了自动调平探针的安装位，可兼容BLTouch等主流自动调平配件的加装，满足不同用户的改装需求。
