铝型材框架结构桌面级FDM熔融沉积成型设备

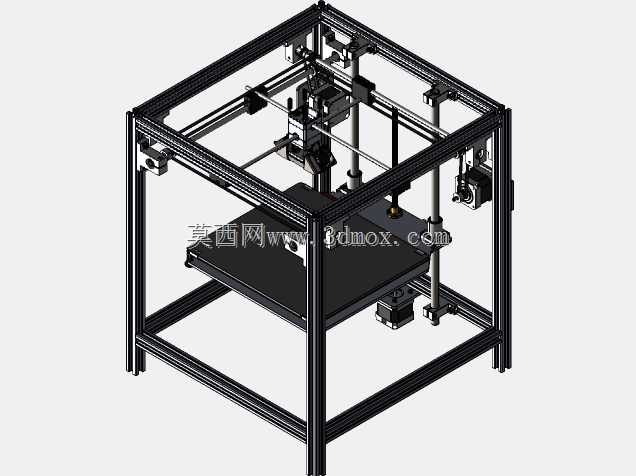

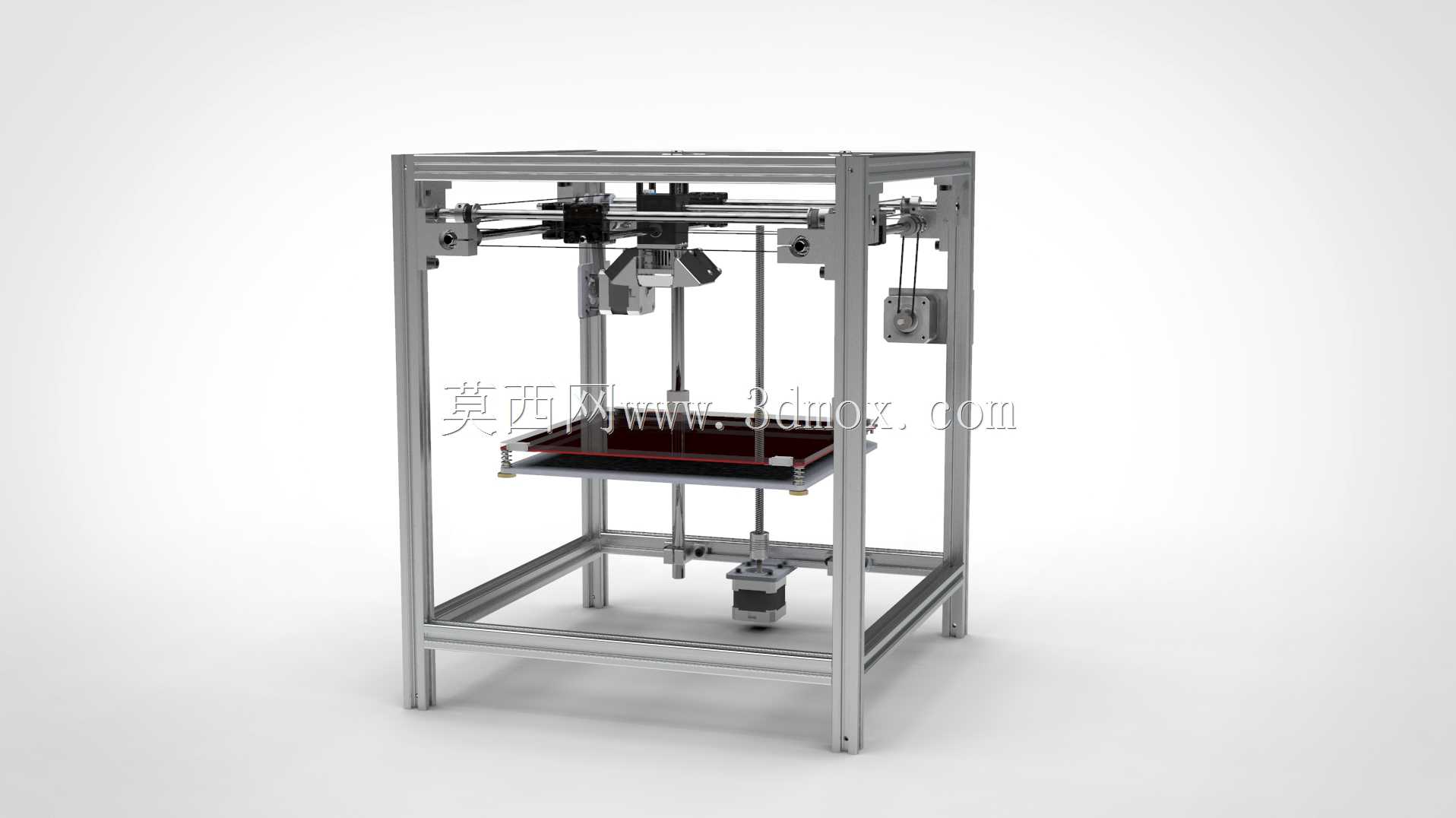

该设备面向个人创客工作室、中小学科创教育课堂、小型产品研发打样场景设计，可满足手板原型制作、创意作品实体输出、结构件功能验证等实际使用需求，能够将三维数字模型逐层转化为热塑性塑料实体构件，无需额外开模工序即可完成小批量定制化零件的快速制作，适配PLA、ABS等多种常见熔融沉积成型耗材，可覆盖日常创意制作、教学演示、产品迭代打样等多场景的实体输出需求。整体框架采用Sigma系列工业铝型材搭建，型材自带的标准槽道可实现各功能部件的灵活安装与位置调整，无需额外焊接工序即可完成整机结构的装配固定，框架整体为立式立方结构，成型区域位于框架中部空间，运动组件沿型材导轨完成各轴向的精准位移，铝型材本身的高强度与抗形变特性可有效降低设备运行过程中的结构晃动，提升长时间打印作业的成型精度稳定性。传动系统设计上，Z轴采用丝杆传动结构配合导向杆实现垂直方向的精准升降，可有效避免层纹偏移、平台下坠等常见问题；X、Y轴运动副采用608zz径向轴承作为滚动支撑，配合张紧同步带实现水平方向的顺滑移动，运动阻力小、定位精度高，可保障打印头在平面内的移动轨迹与数字模型路径高度匹配。设备部分结构沿用成熟开源机型的经过验证的功能模块，对非打印核心区域的结构做了适配铝型材框架的优化调整，在保障核心打印功能稳定性的前提下，降低了整机的装配难度与零部件采购成本，打印成型幅面与同级别成熟桌面设备保持一致，可满足绝大多数日常创意打样、教学实训的尺寸需求。整机安装边界适配常规桌面摆放需求，无需额外专用工作台即可放置使用，框架底部预留有电控组件安装位，可将电源、主控板等电气部件规整收纳于框架下部空间，避免走线杂乱带来的安全隐患，打印头组件采用标准快换结构，可根据使用需求更换不同口径的挤出喷嘴，适配不同精度要求、不同耗材类型的打印作业，加热平台采用调平弹簧结构，可快速完成平台水平度校准，保障首层耗材的附着效果，降低打印失败概率。
