集成齿轮传动组的马达传感装置结构设计

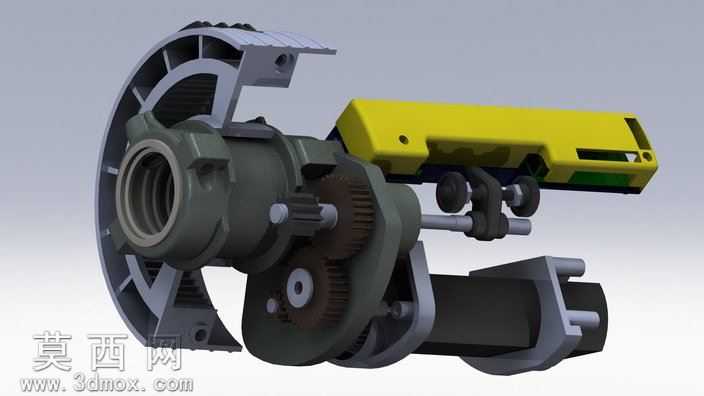

本作品为集成齿轮传动结构的马达传感装置三维建模成果，建模过程严格遵循机械装配设计逻辑，先完成核心零部件的独立建模再进行整体装配约束。建模阶段首先对装置的核心动力部件马达进行参数化构建，还原马达壳体的柱面特征、端盖安装孔位、输出轴的轴径与键槽结构，壳体部分采用哑光深灰金属材质参数设置，模拟铸铝壳体的表面质感，输出轴部分设置亮面金属材质，区分不同部件的材质属性。齿轮传动组部分按照定轴轮系传动比参数，分别构建不同模数的直齿圆柱齿轮，还原轮齿的渐开线齿形、轮毂安装孔、定位销孔等细节，齿轮材质设置为调质钢质感，齿面做轻微哑光金属处理，啮合位置严格按照中心距参数约束，保证传动关系的合理性。传感检测模块部分构建了黄色工程塑料材质的传感安装基座，还原基座上的传感器安装槽、走线孔、定位卡扣结构，基座表面设置细微的磨砂塑料质感，配套的滚轮检测组件、传动销轴、复位弹簧等细小零件均逐一建模，弹簧部分还原螺旋线特征与两端并圈结构，销轴采用亮面镀铬金属材质。外围的支撑护架部分采用半包围框架结构，还原护架上的减重镂空槽、安装固定耳、加强筋结构，护架材质与马达壳体保持一致，整体装配过程中添加同轴、重合、齿轮啮合等配合约束，保证各部件无干涉。渲染阶段采用柔和的工业产品打光方案，主光源从侧上方投射突出结构轮廓，辅光源补光消除暗部死黑，背景采用浅灰纯色突出装置本身，整体设计围绕马达动力输出、齿轮组减速传动、传感器位置检测的功能逻辑展开，各部件的安装位置、配合公差均按照实际机械设计规范设置，既保证了外观结构的还原度，也体现了该类传感装置动力传动与检测功能集成的设计特点，清晰展示了内部传动结构与外部安装结构的连接关系。
