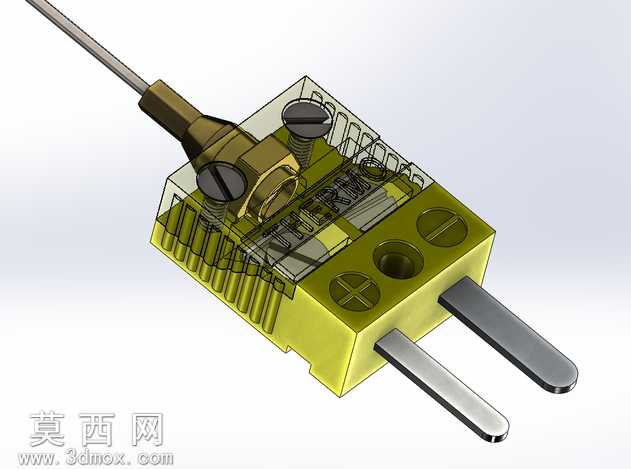

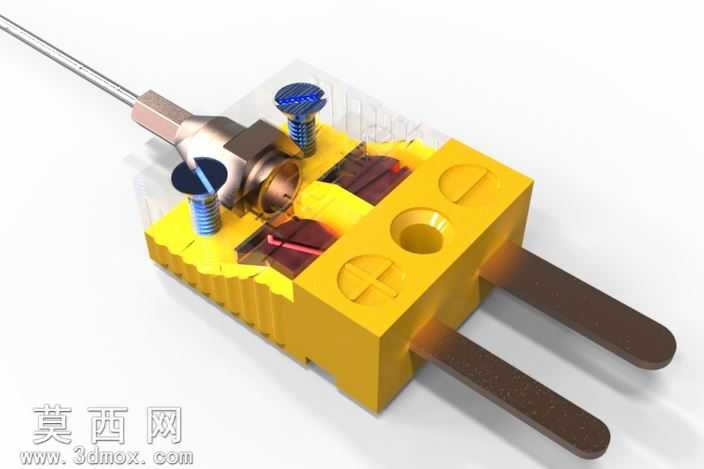

K型接触式温度测量热电偶结构模型

本模型为K型接触式测温热电偶的完整结构三维建模成果，建模过程中严格遵循工业级K型热电偶的实际生产尺寸比例，完整还原了产品从测温探针到接线插头的全部结构细节。建模阶段首先完成整体结构的比例搭建，先构建细长的测温探针部分，探针采用金属感材质设定，还原铠装热电偶探针的刚性细长形态，探针与插头主体的连接部位做了过渡收窄的结构处理，还原实际产品的应力释放结构特征。插头主体部分采用半透明工程塑料材质渲染，通过半透明效果可以清晰展示内部的接线固定结构：包括两个用于锁紧导线的十字槽螺丝，螺丝下方配套的压紧垫片结构，内部的导电连接铜片走线结构，以及插头外壳内部的加强筋排布，所有内部结构均按照实际产品的装配逻辑搭建，螺丝的螺纹细节、垫片的压合形态、导电片的弯折角度都做了精细化还原，没有出现结构穿模或者装配逻辑错误的问题。插头前端的两个扁形插脚采用抛光金属材质，还原接插件插脚的光滑导电接触面形态，插脚与主体的嵌合结构也做了完整呈现，外壳表面的防滑凹槽、标识刻印区域都做了对应的结构刻画，没有省略关键的外观细节。材质渲染阶段针对不同部件做了区分处理：外壳的半透明黄绿色工程塑料调整了合适的透明度与粗糙度，既可以透出内部结构，又保留塑料材质的哑光质感；金属螺丝、插脚、探针部分调整了金属反射参数，区分了不锈钢探针的哑光金属质感、插脚的亮面镀铬质感、螺丝的镀锌哑光金属质感，不同金属部件的质感差异清晰可辨；内部的导电铜片做了紫铜材质的色彩与反射调整，还原铜质导电部件的材质特征。设计思路上以还原产品真实装配结构为核心，没有做夸张的艺术化修改，所有结构都服务于展示热电偶的内部接线与外部接插原理，通过半透明外壳的设计，让观看者可以直观理解K型热电偶插头部分的导线固定、导电连接、插脚输出的完整结构逻辑，模型整体结构完整，细节丰富，可用于工业测温部件的结构展示、教学演示或者相关产品设计的参考使用。
