M10电感式接近开关三维结构设计

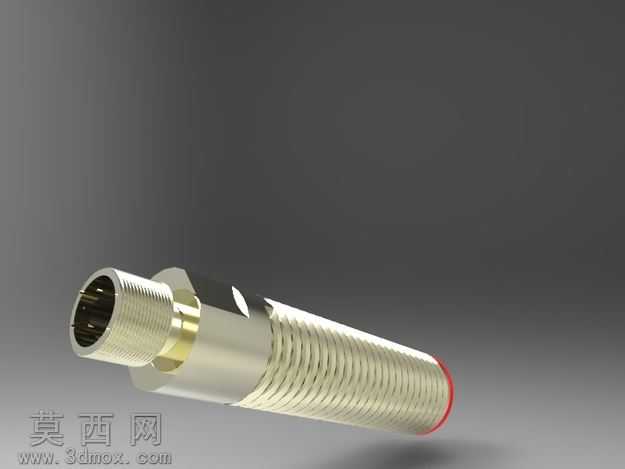

本作品为M10规格电感式接近开关的三维参数化建模成果，整体建模过程严格遵循工业传感器的实际生产尺寸规范，首先在三维建模环境中完成基准轴与基准面的搭建，以产品同轴度为核心约束，先构建主体金属外壳结构：外壳采用M10标准公制外螺纹设计，建模时通过螺旋线扫描切除生成连续规整的螺纹牙型，保证螺纹段的公称直径、螺距、牙型角完全符合紧固件国家标准，螺纹段末端设计有红色环形缓冲限位结构，建模时通过环形拉伸与圆角过渡处理，还原实际产品端部的防撞密封结构。外壳前端为感应端面，建模时做了同轴凸台设计，保证感应面与外壳轴线的垂直度公差符合检测元件的装配要求；尾部为航空插接头结构，通过多段拉伸、阵列切除完成插针基座与金属锁紧螺纹的细节还原，插针位置按照标准M12连接器引脚分布做等距圆周阵列，保证接插件的互换性。材质渲染阶段，主体金属外壳赋予镀镍金属材质，调整材质的粗糙度、反射率参数还原金属机加工后的哑光金属质感，端部红色环赋予硬质橡胶材质，调整漫反射颜色与轻微凹凸质感还原橡胶密封圈的视觉效果，插针部分赋予黄铜镀金材质，提升接插件部分的金属光泽真实度。内部结构按照电感式接近开关的工作原理做了分层建模，包含前端磁芯感应线圈、振荡电路PCB板、信号处理模块、尾部接线端子，各零部件之间保留合理的装配间隙，添加同轴、贴合等装配约束，完整还原产品的装配逻辑。设计过程中充分考虑该类传感器的实际安装场景，螺纹段长度、壳体直径、感应端突出尺寸均匹配工业自动化生产线的标准安装位要求，可直接用于自动化设备的布局装配仿真、传感器安装干涉检查，也可作为工业检测类元器件教学演示的三维素材，模型细节完整，无多余碎面，特征参数可编辑，能够适配不同三维软件的导入编辑需求，渲染效果还原了工业传感器的真实外观质感，结构设计符合电感式接近开关的实际生产工艺要求。
