教学演示用简易凸轮传动机构

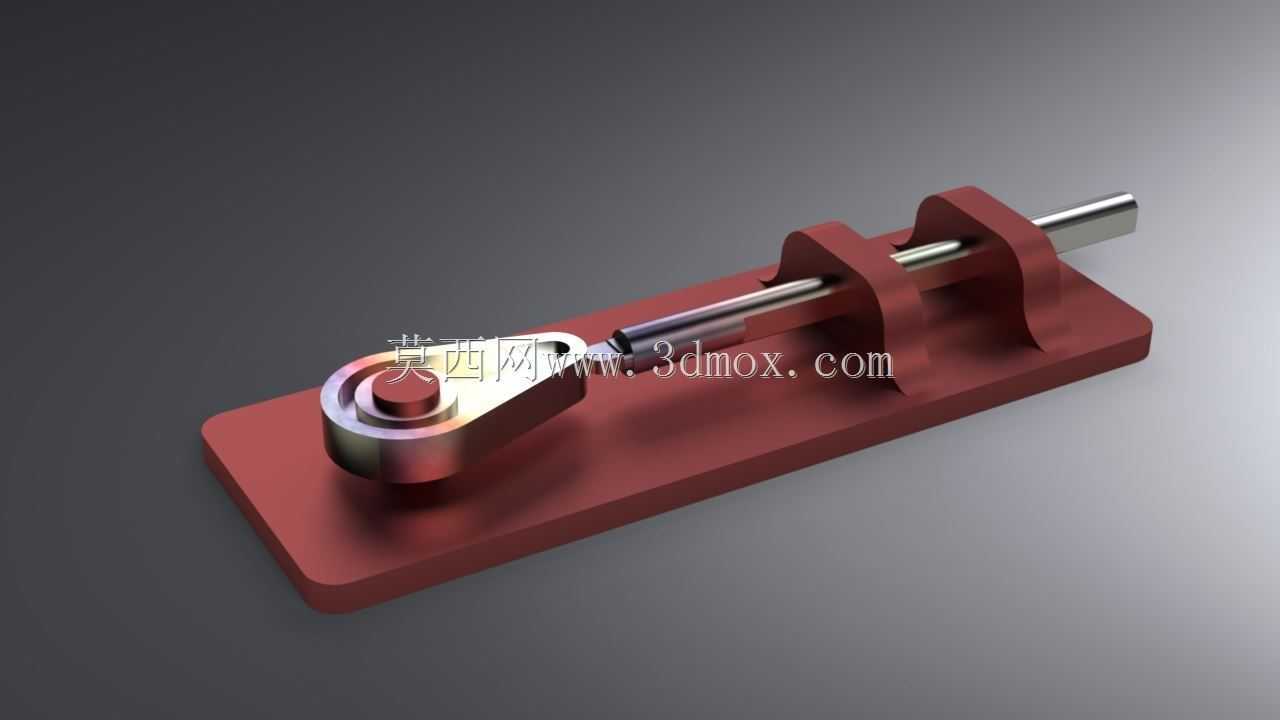

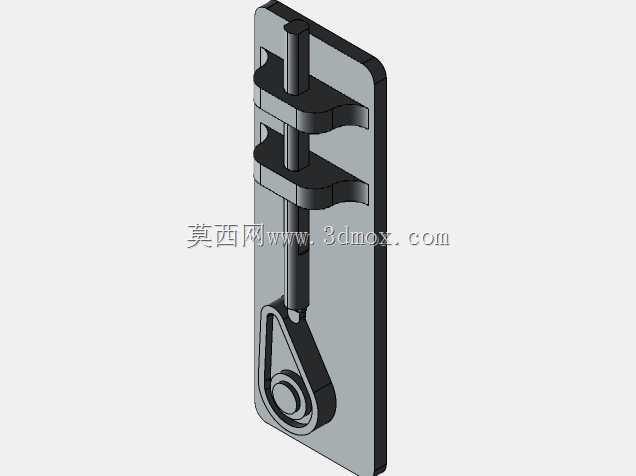

这款简易凸轮机构是面向机械原理教学、小型自动化执行场景设计的基础传动构件，整体采用卧式底板承载的布局结构，核心功能是将凸轮的连续回转运动转化为从动件的直线往复输出，可作为自动化生产线中送料、工位切换、轻载顶出动作的基础执行单元，也可作为职业院校机械原理课程的具象演示教具，帮助学习者直观理解凸轮传动的运动规律、从动件运动轨迹与压力角变化特性。从实际应用场景来看，这类小型凸轮机构常被集成在小型轻工装配设备、文具生产设备、简易包装工位中，负责完成节拍固定的周期性往复动作，相比连杆机构，它能通过凸轮轮廓的定制化设计实现任意预设的从动件运动规律，适配对动作时序有精准要求的轻载作业场景，无需复杂的电控程序即可完成固定节拍的动作输出，稳定性强且维护成本极低。在功能特性上，该机构采用双支座支撑的光轴作为从动件的运动导向，有效降低了从动件往复运动过程中的径向晃动，凸轮与从动件接触端采用圆弧过渡结构，减少了接触应力集中带来的磨损，整体底座预留了标准化的安装孔位，可直接固定在工作台面或者设备基板上，无需额外设计适配安装架。设计思路上，这款机构优先考虑了结构的易加工性与易装配性，所有构件均采用规则几何造型，支座部分采用一体式铣削成型结构，既保证了支撑刚度，也减少了装配环节的累计误差，凸轮部分采用盘形凸轮结构，轮廓曲线按照等速运动规律设计，从动件的行程控制在适配小型轻载作业的合理区间，避免行程过大导致的机构刚性不足问题。从安装边界与尺寸适配来看，整体底座为长方形板式结构，长度方向预留了足够的安装操作空间，宽度方向尺寸紧凑，可嵌入空间有限的小型设备内部，从动件光轴的伸出长度可根据实际作业需求进行裁切调整，双支座的间距经过优化，既保证了导向长度足够抑制从动件偏转，也不会过度增加整体机构的外形尺寸，适配多数小型自动化工位的安装空间要求，凸轮的安装轴端预留了联轴器连接位，可直接对接小型减速电机的输出轴，快速搭建完整的驱动传动系统。
