4020规格线性导向滑动承载滑块结构

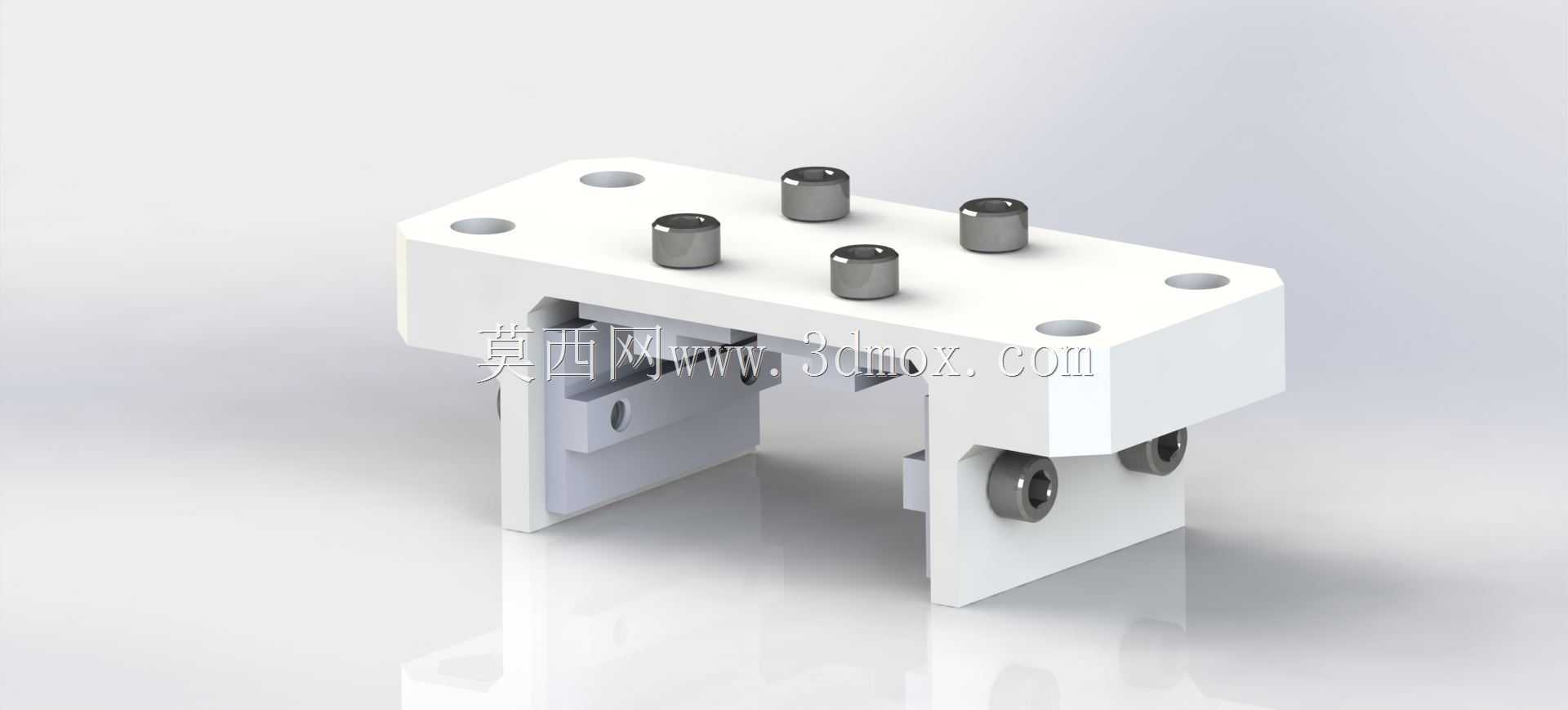

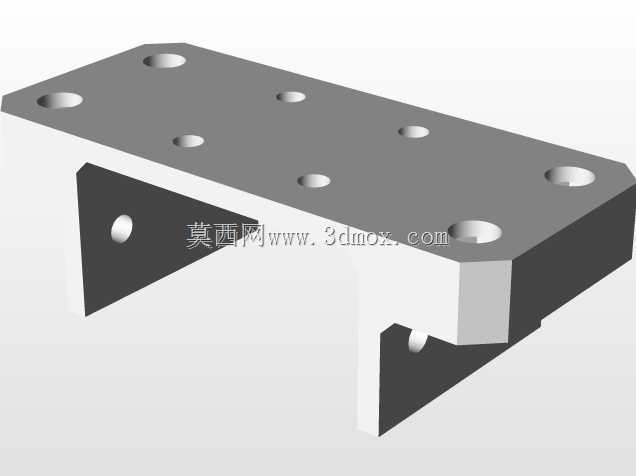

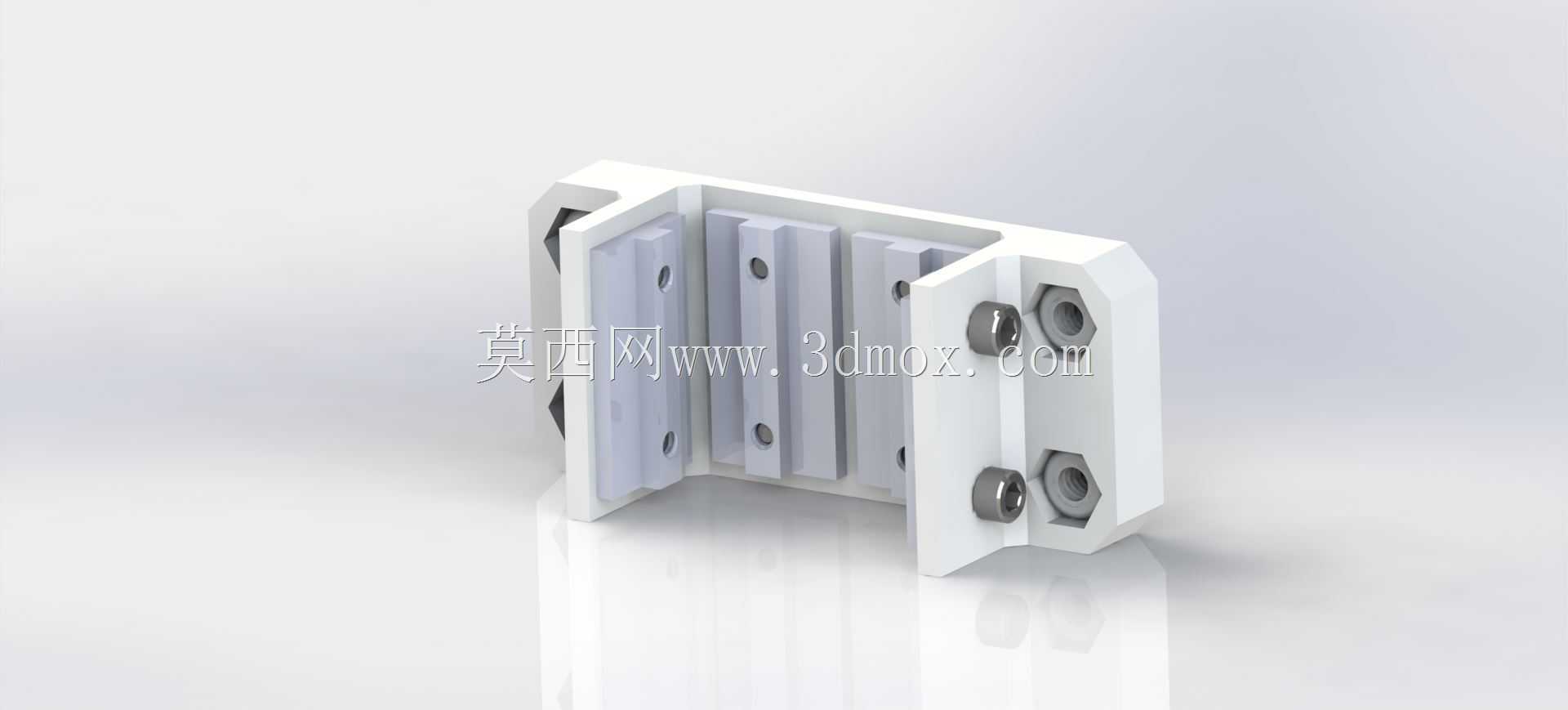

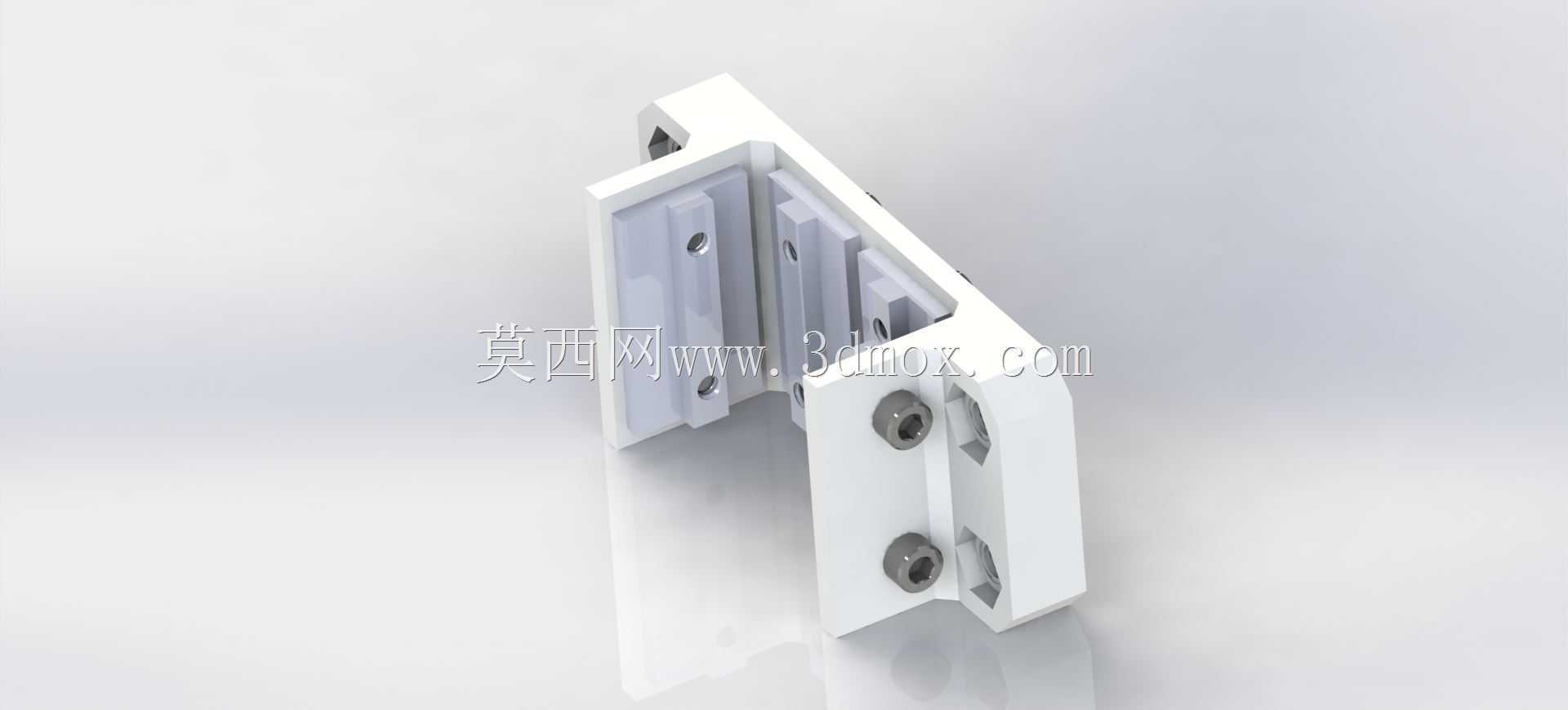

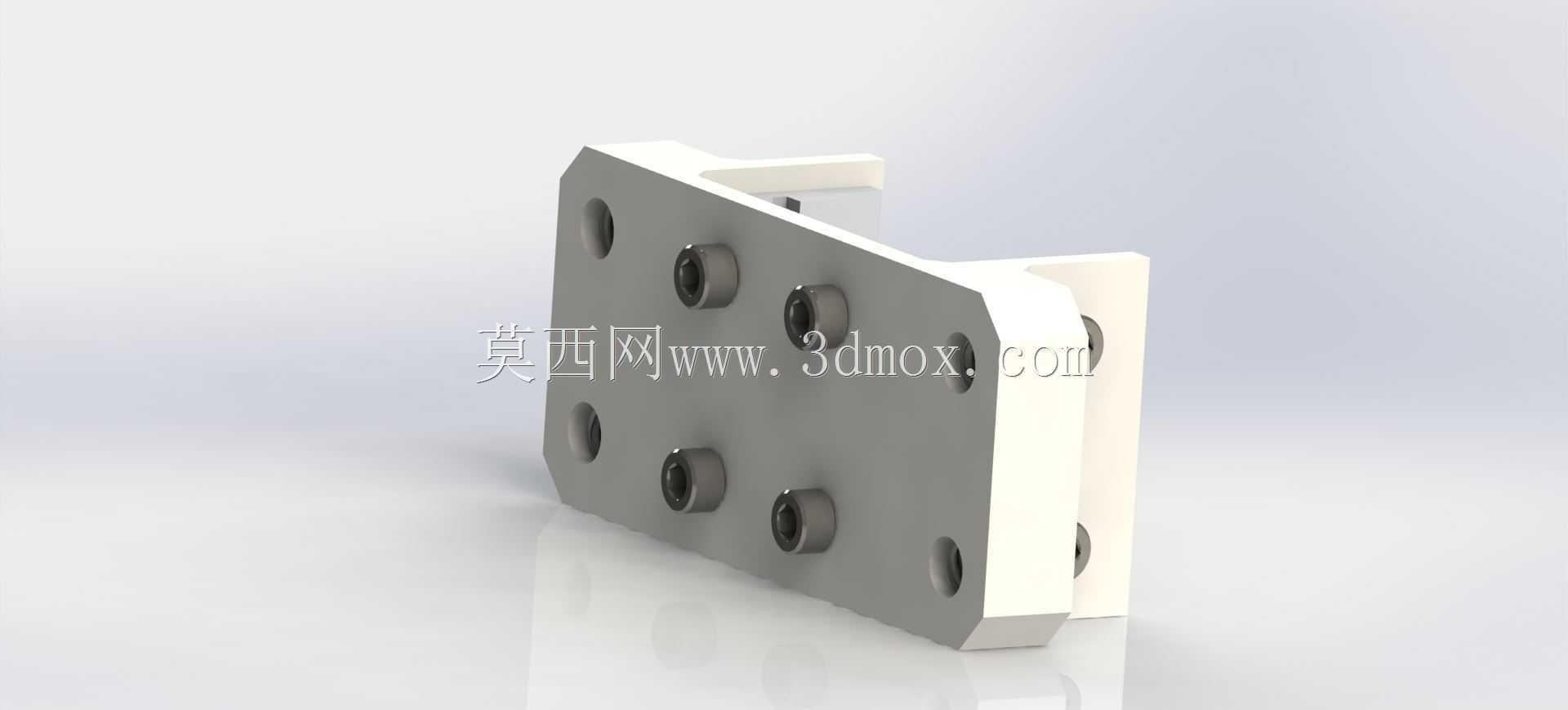

这款线性滑块是直线传动系统中的核心导向承载部件，主要适配40系列宽度的线性导轨使用，广泛应用于小型自动化生产线、桌面级数控加工设备、3D打印运动平台、精密检测仪器的直线运动工位，承担运动部件的承载与精准导向作用，能够在往复直线运动场景中为负载提供稳定的滑动支撑，抵消运动过程中的侧向倾覆力矩，保障运动轨迹的直线度与运行平顺性。在实际工业应用场景中，这类滑块常搭配同规格线性导轨组成直线运动副，可用于点胶设备的喷头移动工位、小型分拣设备的载具滑移轨道、实验测试平台的位移调节机构，也可作为非标自动化设备中推拉工位、滑移防护门的导向承载部件，适配低速、中低负载的往复运动需求，能够在常规车间环境下长期稳定运行，维护成本较低。从功能特性来看，这款滑块采用分体组合式结构设计，外壳部分为开放式卡合结构，能够快速卡装到对应规格的导轨上，无需从导轨端部穿装即可完成装配，大幅降低了设备组装与后期维护的拆装难度；滑块上部设置有均匀分布的安装孔位，可通过标准紧固件直接连接待承载的运动载板、功能模组，安装对位便捷；内部集成的滑动接触垫采用低摩擦系数的丙烯塑料材质，具备优异的自润滑特性，运行过程中无需频繁加注润滑脂即可保持顺滑的滑动状态，同时具备较好的耐磨性能，能够长期维持滑动间隙的稳定性，避免运行过程中出现卡顿、窜动问题；上部与侧部设置的紧定螺钉可用于调节滑块与导轨之间的配合预紧力，使用者可根据实际负载大小、运动精度需求灵活调整预紧程度，既可以在轻载高速场景下调低预紧力降低运行阻力，也可以在重载高精度场景下调高预紧力提升整体刚性，减少运动过程中的间隙晃动。从设计思路层面，这款滑块充分兼顾了制造成本与使用性能，外壳采用适配3D打印的结构设计，小批量试制阶段可直接通过3D打印快速制作外壳样件，验证装配尺寸与功能可行性，量产阶段也可采用注塑工艺批量生产，大幅降低零部件制造成本；整体结构无复杂异形曲面，零部件加工难度低，装配工序简单，无需专用工装即可完成整机组装，适合中小规模的设备集成商快速采购配套。从安装边界与尺寸适配来看，这款滑块整体宽度适配4020规格线性导轨的安装尺寸，上部安装孔的孔距符合通用工业载板的安装孔位标准，整体高度控制在紧凑范围内，不会过多占用设备的垂直安装空间；滑块两侧预留的紧定螺钉操作空间充足，装配完成后也可方便地使用内六角扳手调整预紧力，无需拆解周边关联部件；滑块的侧向与垂向承载能力经过结构优化，能够承受垂向额定负载与一定数值的侧向倾覆力矩，满足多数中小型自动化设备的直线运动承载需求，运行过程中不会出现卡滞、脱轨问题，可长期维持稳定的运动精度。
