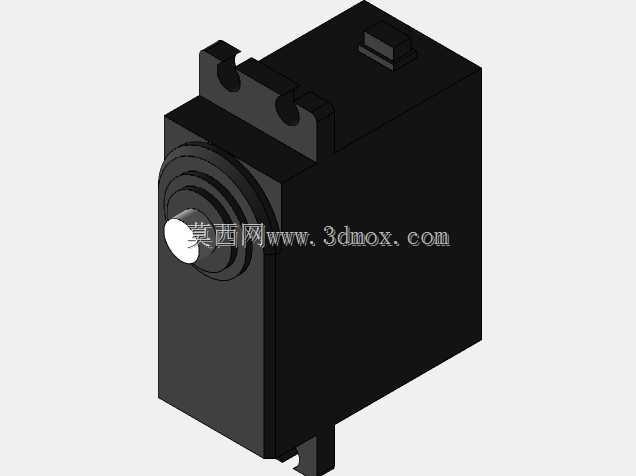

MG995大扭矩舵机结构设计

这款舵机是小型机械执行领域应用极广的动力输出部件，在桌面级机械臂关节、仿生机器人动作关节、小型自动化工位的角度切换机构、航模舵面控制、智能小车转向机构、教育类机械创新实训装置中都承担着核心的角度定位与扭矩输出作用，能够在接收到控制信号后快速将输出轴转动到指定角度并保持锁止状态，为各类需要精准角度控制的小型机构提供可靠的动力支撑。从功能特性来看，这款舵机具备大扭矩输出能力，能够在额定工作电压下带动一定负载完成0到180度范围内的角度调节，输出端采用标准齿形舵盘接口，可兼容市面上绝大多数通用舵盘、摇臂配件，无需额外定制转接件即可快速装配到各类机构中；内部集成了位置反馈回路，在转动过程中能够实时比对输出轴实际角度与目标角度的差值，动态调整输出扭矩，避免出现过冲或者角度偏差，保证定位精度满足小型机构的控制需求。在设计思路上，整体采用一体化方正壳体结构，壳体上下部分通过定位卡扣与安装孔位实现紧密配合，既能够为内部的直流电机、减速齿轮组、控制电路板提供封闭的防护空间，阻挡外界粉尘、碎屑进入内部影响齿轮啮合与电路工作，又能通过规整的外形降低安装时的空间占用；壳体两侧预留的带孔安装耳是核心的安装定位结构，安装耳上的通孔尺寸经过标准化设计，可适配常用规格的自攻螺丝与铜柱，安装时只需在对应安装基座上加工对应孔距的螺纹孔或者通孔，即可通过螺丝快速完成舵机的固定，安装耳与壳体主体采用加强筋过渡连接，能够承受舵机满负载输出时产生的反扭矩，避免长期受力后安装耳出现断裂变形。输出轴位于壳体前端中心位置，轴端采用扁位加齿形的结构设计，既能够通过扁位传递扭矩防止舵盘与输出轴之间出现打滑，又能通过齿形结构实现舵盘的快速拆装与角度微调；壳体顶部预留的出线槽位置经过优化，能够让舵机的控制电源线与信号线平顺引出，不会在舵机安装或者转动过程中出现线缆被挤压、磨损的问题。从安装边界来看，这款舵机的整体外形尺寸紧凑，方正的壳体可以嵌入到狭小的安装空间内，安装耳的孔距、输出轴的突出长度、壳体背部的定位凸台尺寸都经过统一校准，能够直接替换同规格的其他型号舵机，无需对原有安装结构进行二次修改；输出轴的转动范围覆盖常用的角度调节区间，在安装时只需预留出舵盘转动所需的扇形空间，即可避免舵机工作时摇臂与周边结构出现运动干涉，适配各类紧凑布局的小型机械结构。
