基于AnetA8电子件的CoreXY结构3D打印设备

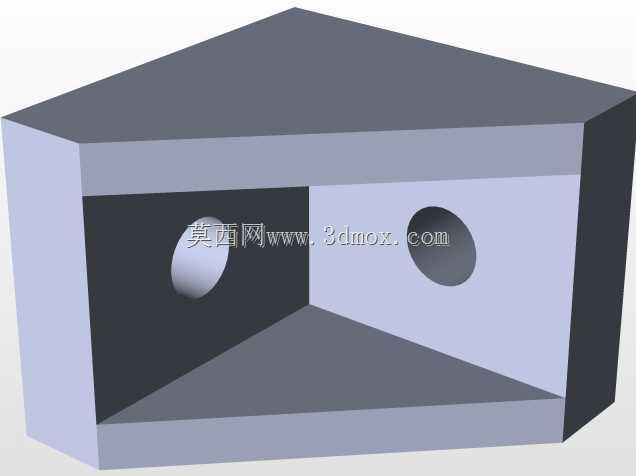

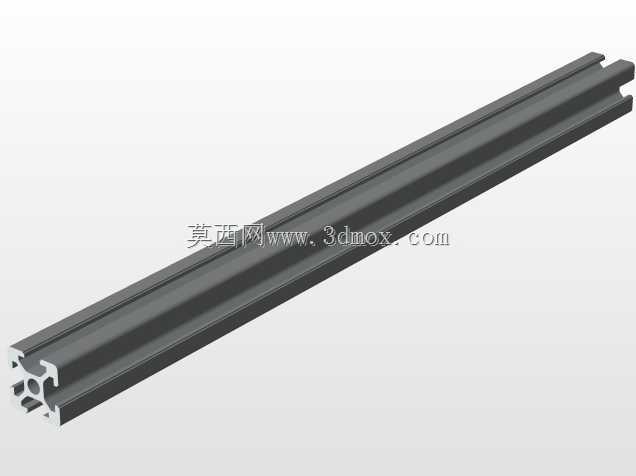

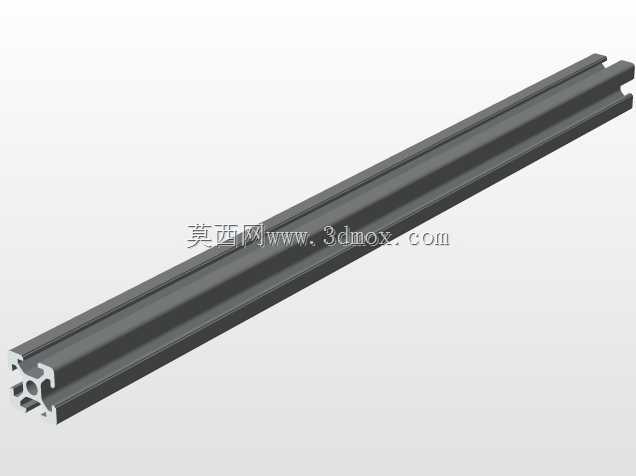

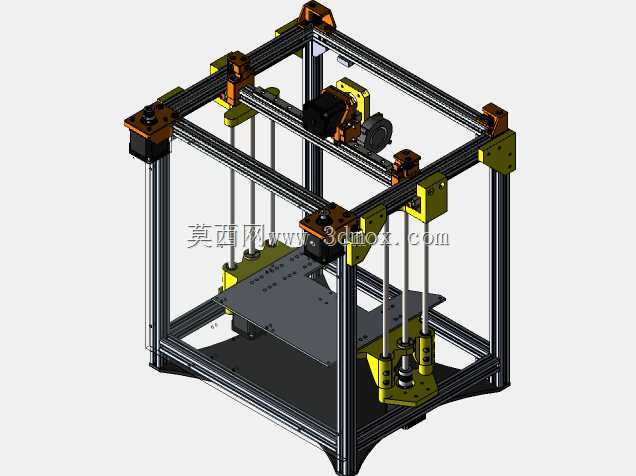

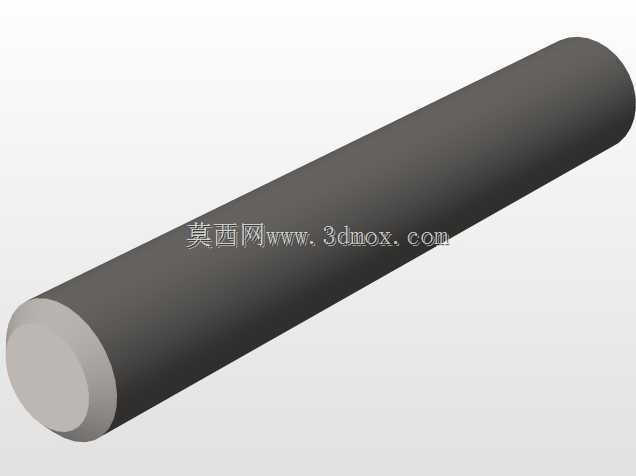

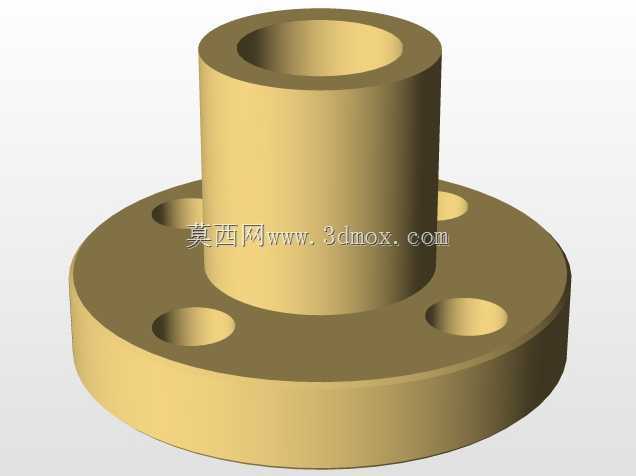

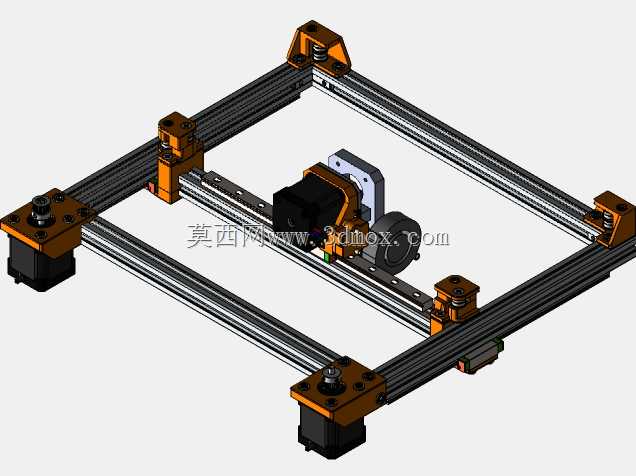

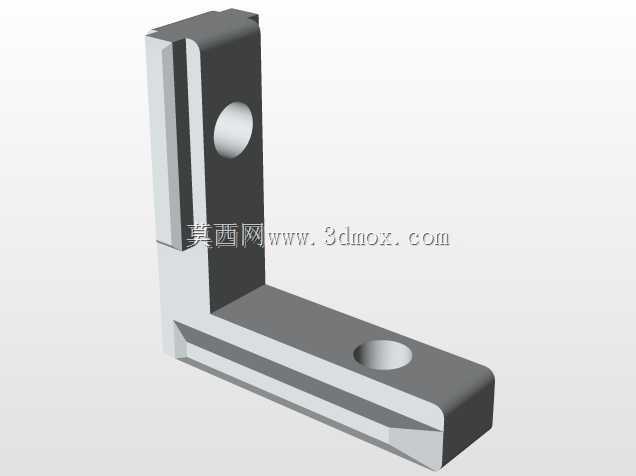

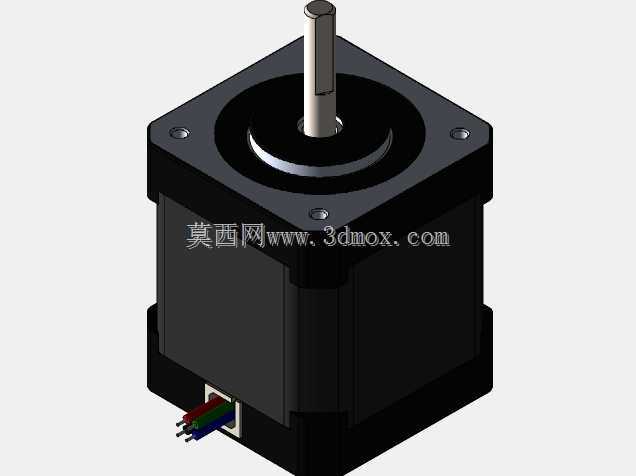

这款CoreXY结构的3D打印设备，主要面向个人创客、小型工作室以及教育实训场景，可用于定制化功能零件制作、创意手办打样、教学模型加工、小型工装夹具快速试制等场景，能够满足小批量、多品类的个性化制件需求，适配PLA、ABS、PETG等多种常见熔融沉积成型耗材，可完成不同性能要求的制件打印作业。设备整体采用工业铝型材搭建框架结构，型材拼接处采用专用角件与紧固件连接，无需复杂的焊接或定制钣金加工，既保证了整体框架的结构刚性，减少高速运动过程中的框架形变与共振问题，也为后期的设备改装、尺寸扩展预留了充足的调整空间。其运动系统采用经典CoreXY并联传动结构，相较于传统笛卡尔结构的打印设备，该结构将X、Y轴的驱动电机固定在框架主体上，大幅减轻了运动横梁的负载重量，能够实现更快的空移速度与更平稳的加减速过程，有效降低运动过程中的惯性冲击，提升打印过程的定位精度，减少打印件表面的层纹与振纹问题。Z轴采用多根光杆配合直线轴承做导向，搭配丝杆传动带动打印平台做垂直方向的升降运动，导向光杆对称分布在平台四周，可保证平台升降过程的垂直度与平稳性，避免平台倾斜导致的层厚不均、打印件翘边脱落等问题。打印平台采用平板式结构设计，可适配不同类型的平台贴膜或加热组件，平台安装位置预留了充足的调节余量，方便用户进行平台水平度校准，保证首层打印的附着力。设备的挤出与喷头组件安装在X、Y轴组成的运动横梁上，走线路径沿型材凹槽布置，避免运动过程中管线拖拽干涉。整机的安装边界紧凑，框架整体为立方体结构，可放置在常规桌面使用，无需占用过大的作业空间，内部成型空间可满足日常绝大多数中小型制件的打印需求，各运动部件的安装位置均预留了标准的紧固件安装孔位，兼容常规规格的螺母、螺栓等标准五金件，用户可根据自身使用需求更换不同性能的喷头、挤出机构或扩展自动调平、断料检测等附加功能，整体结构的可维护性与改装灵活性较强，能够适配不同用户的个性化使用需求。
