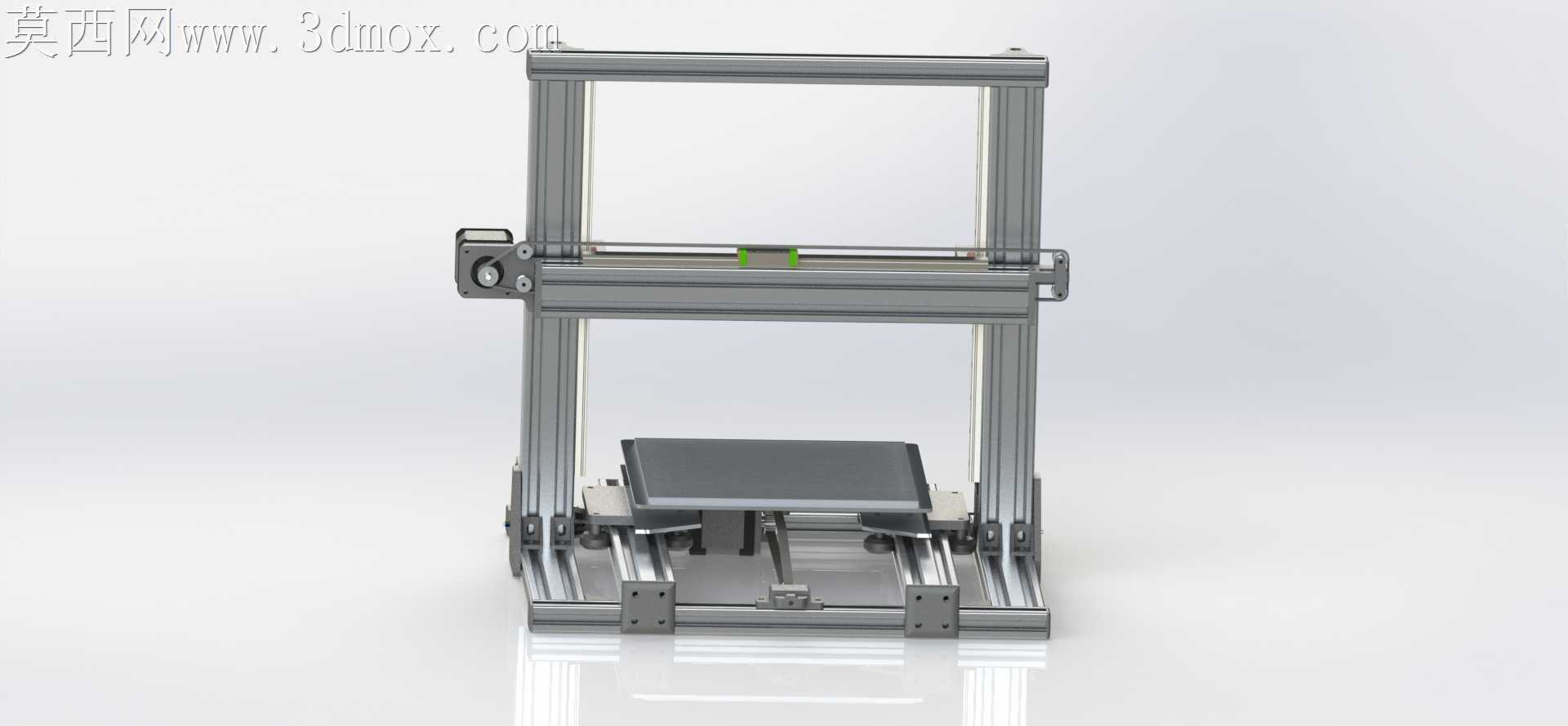

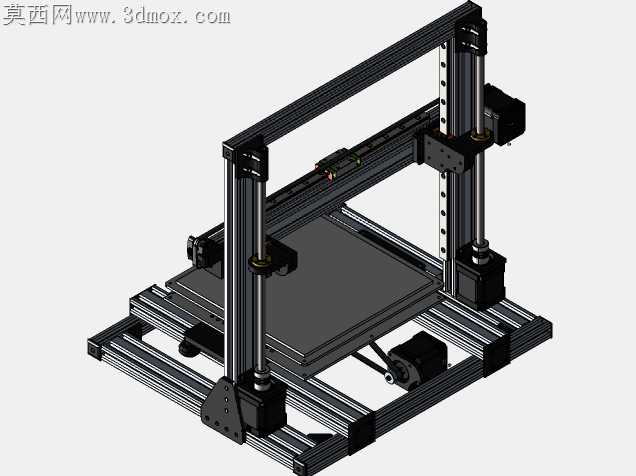

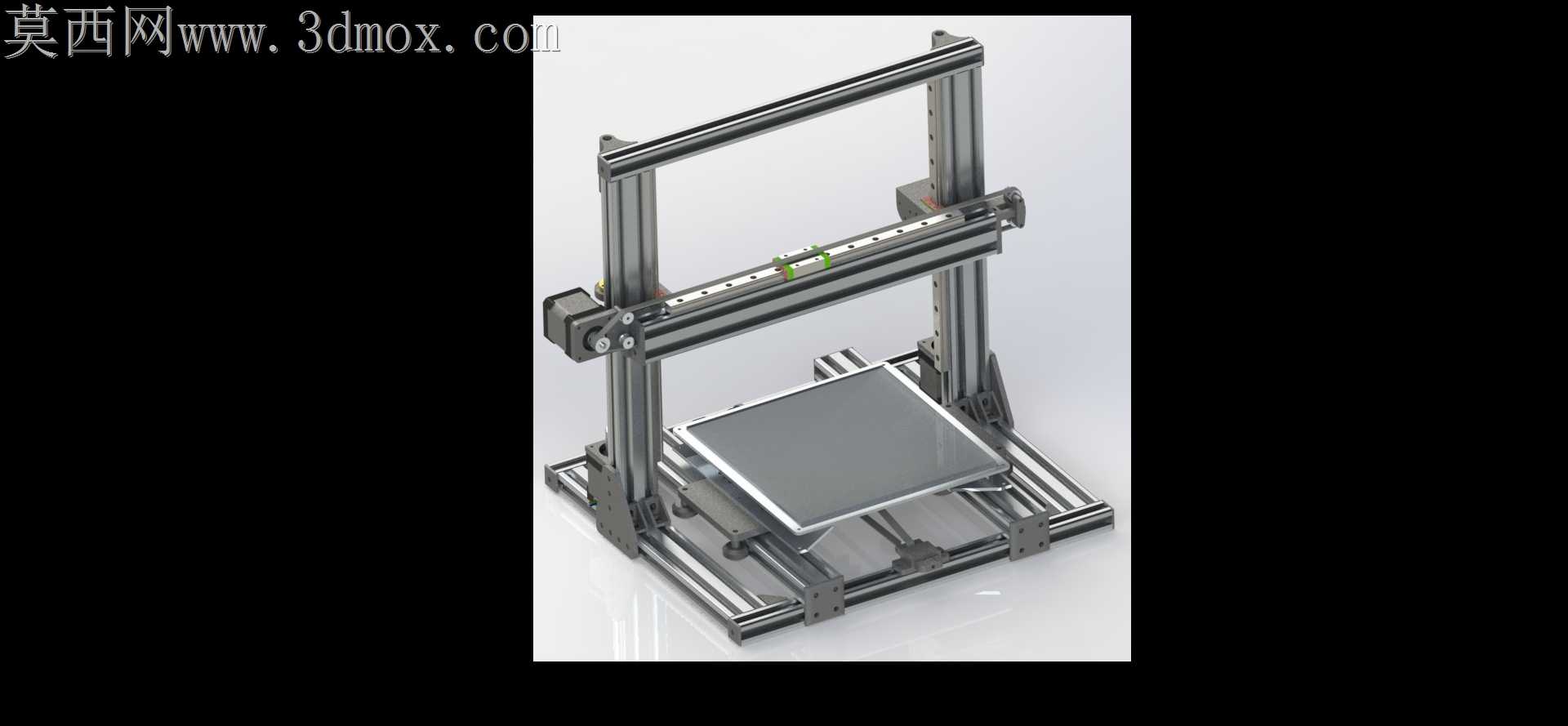

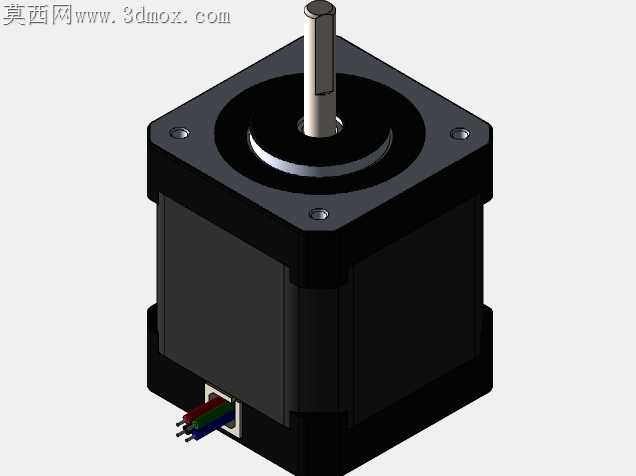

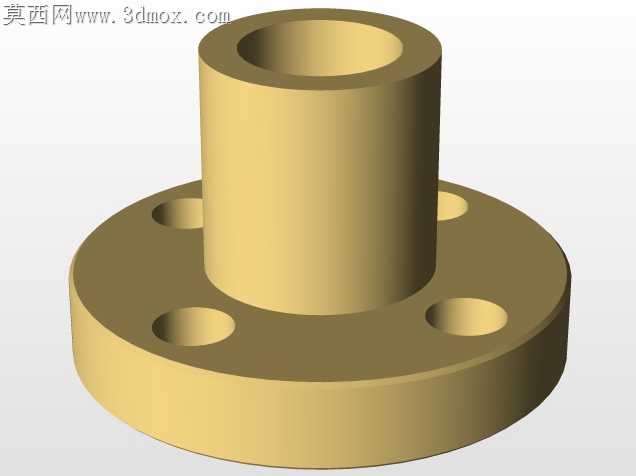

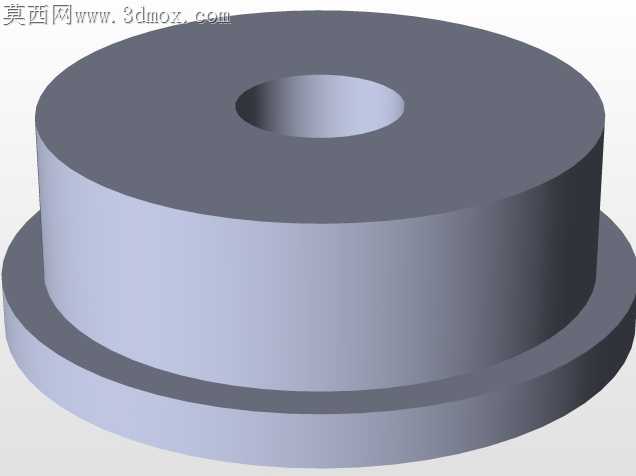

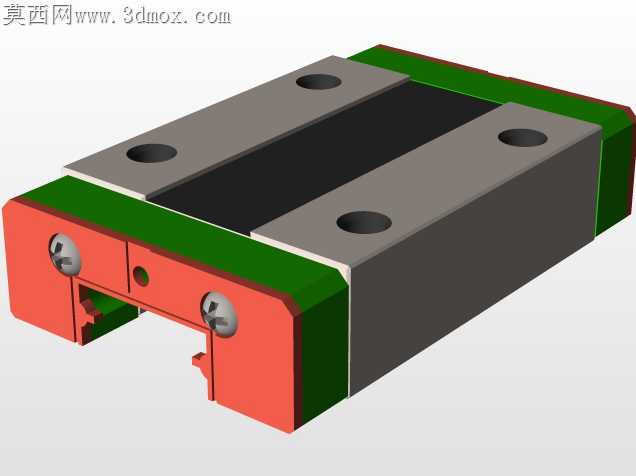

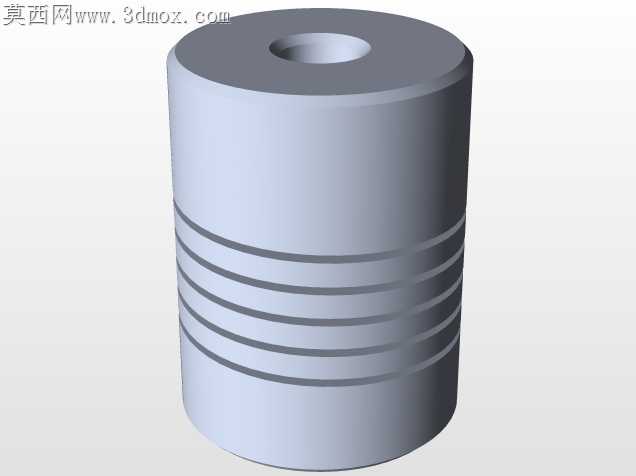

铝型材框架CoreXZ结构桌面级3D打印机

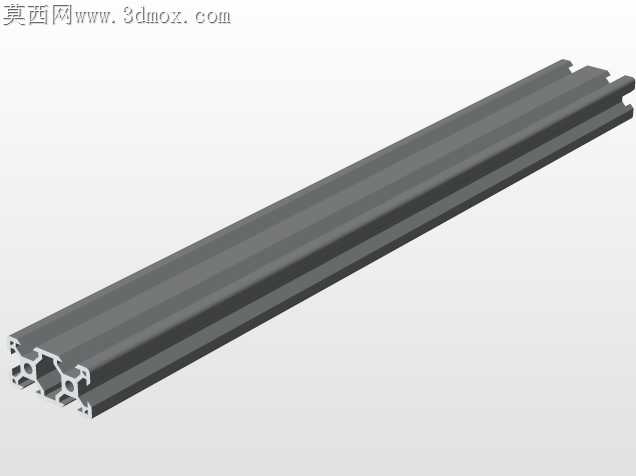

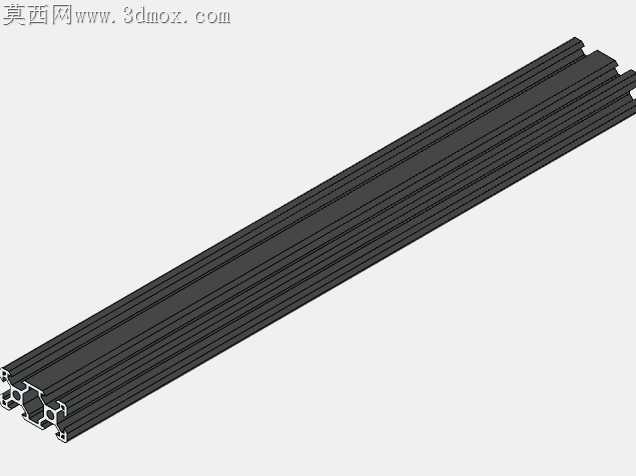

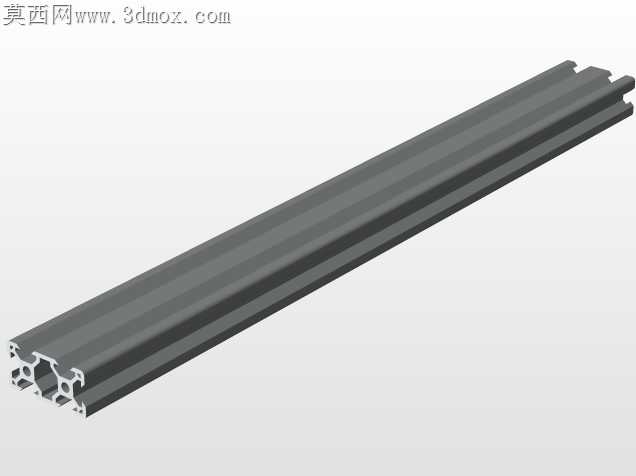

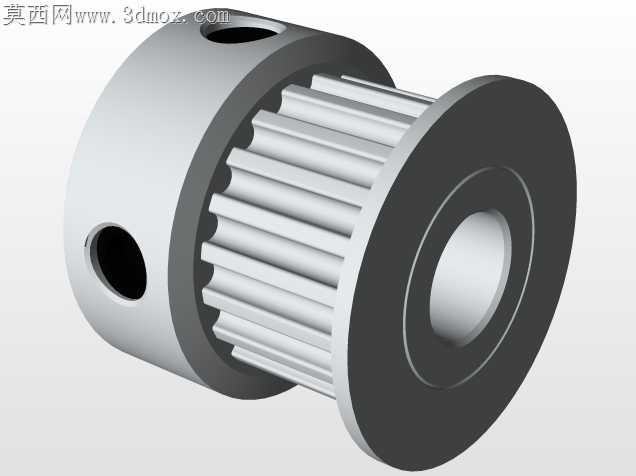

桌面级FDM设备长期被V槽滚轮配合间隙、Z轴悬臂偏摆、挤出机近端安装带来的运动惯量问题困扰，这套CoreXZ架构的机型从装配逻辑层面做了针对性的取舍调整。X与Z轴的联动传动直接布置在铝型材框架的竖直立面上，同步带的走向完全贴合型材槽道排布，没有额外设计悬空的带轮支架，省去了支架加工时的垂直度校准工序，装配时只需要靠型材端面的定位角件就能保证两根竖直导轨的平行度公差控制在0.02mm以内，不会出现悬臂结构常见的打印高层件时Z轴晃动导致的层纹错位问题。热床平台直接固定在底部框架的横向型材上，没有做额外的升降运动结构，把原本需要分配给Z轴平台升降的传动负载，全部转移到XZ联动的挤出机构上，运动部件的重量被拆分到两组同步带共同承载，长时间高速打印也不会出现皮带拉伸导致的尺寸漂移。V槽滚轮的安装座特意留了0.1mm的偏心调节余量，装配时不需要额外打磨型材接触面，转动偏心螺母就能消除滚轮和型材槽道的配合间隙，不会出现滚轮过紧导致的运动卡顿，或是过松导致的传动回程误差。挤出机的安装位置特意选在X轴滑台的重心点位，近端送料的路径长度控制在50mm以内，既保留了近端送料对柔性耗材的适配能力，又不会因为滑台重心偏移导致高速运动时的惯性抖动。所有走线都沿着铝型材的内置槽道布置，没有外露的拖链结构，打印时线缆不会和运动部件产生剐蹭，也避免了长期弯折导致的线芯断裂隐患。对齐螺母的安装孔位特意做了挤压方向的让位设计，拧紧紧固件的时候不需要额外扶着螺母对位，靠型材槽道的限位就能直接锁紧，装配效率比常规的螺栓螺母连接提升近四成。打印件的安装卡扣都留了0.15mm的装配公差，不需要后期打磨修配就能直接卡入型材槽位，哪怕是第一次组装设备的爱好者，也能靠定位结构快速完成整机组装，不会出现孔位错位导致的装配卡顿。
