户外便携反渗透净水装置结构设计

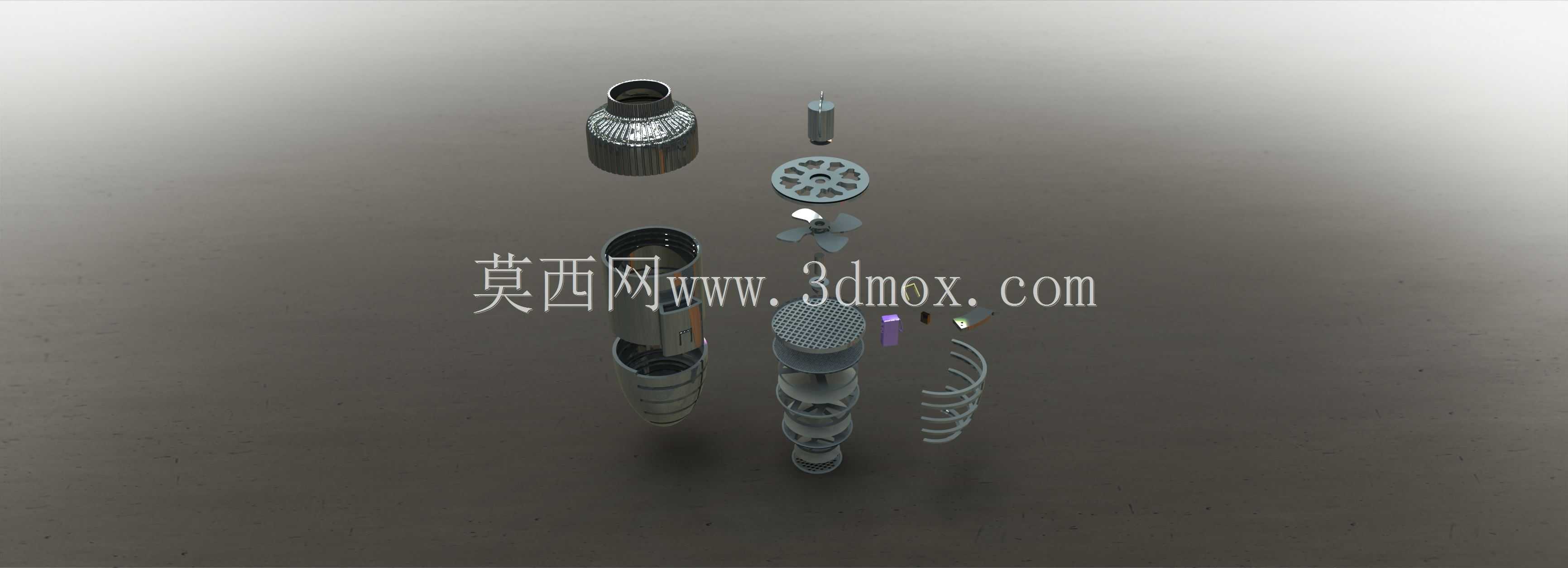

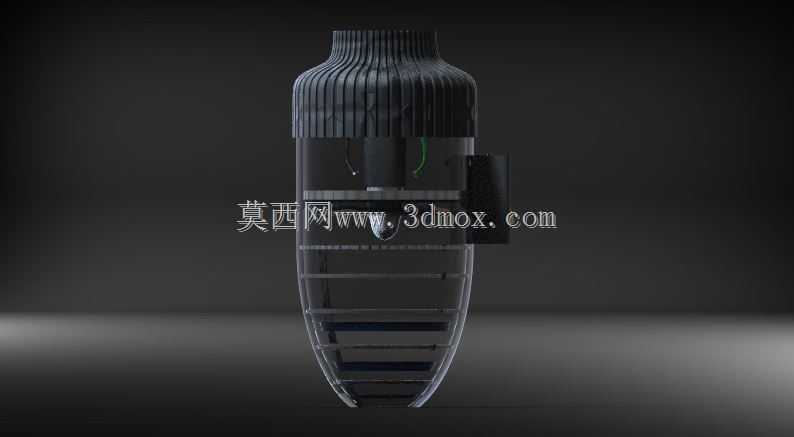

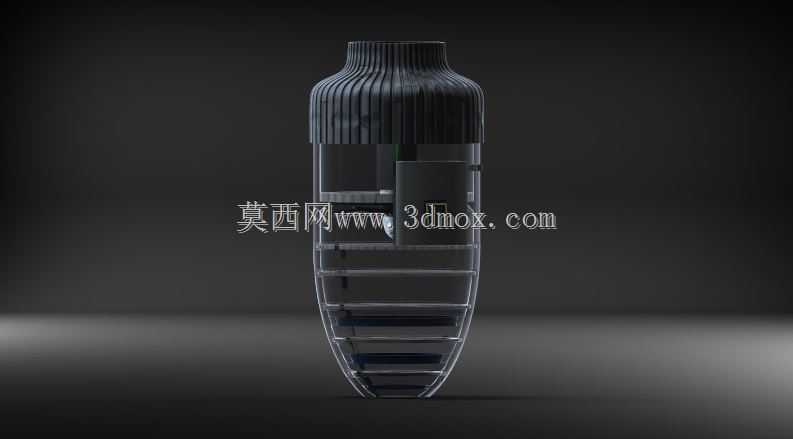

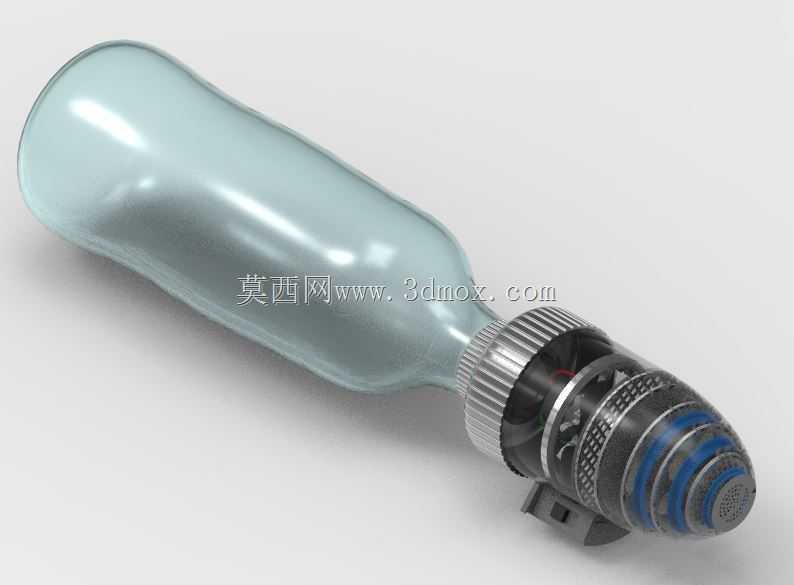

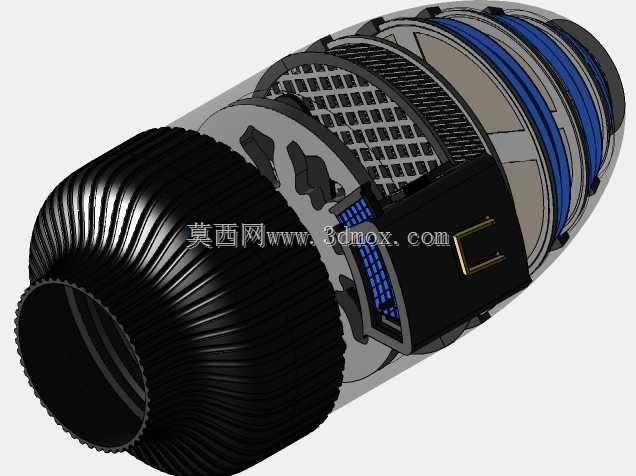

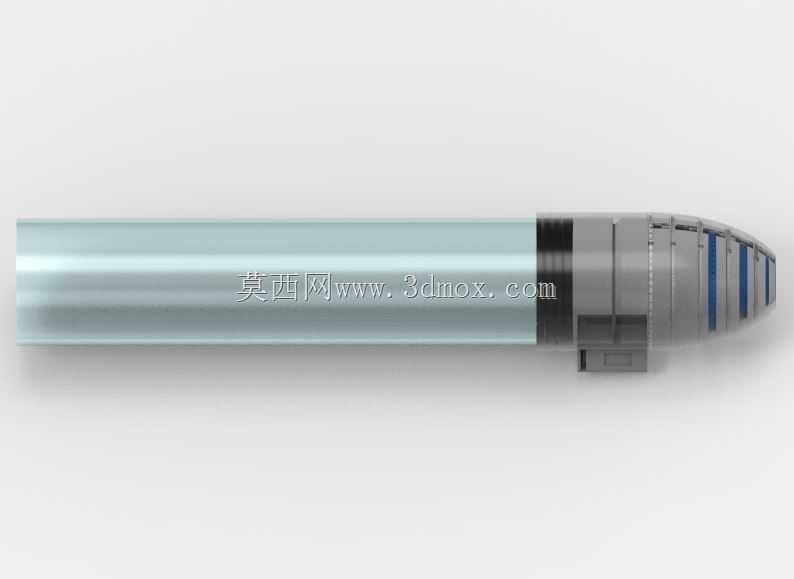

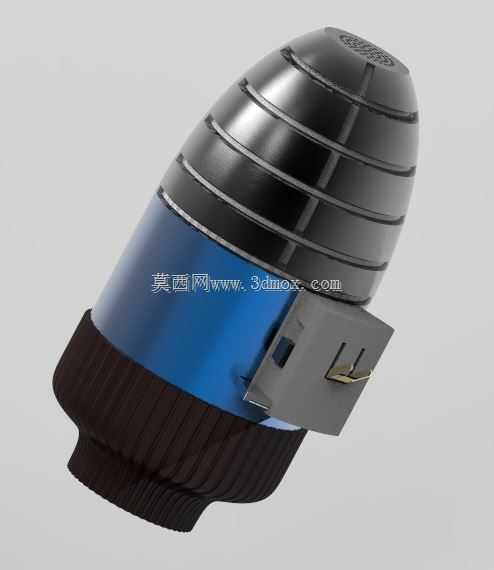

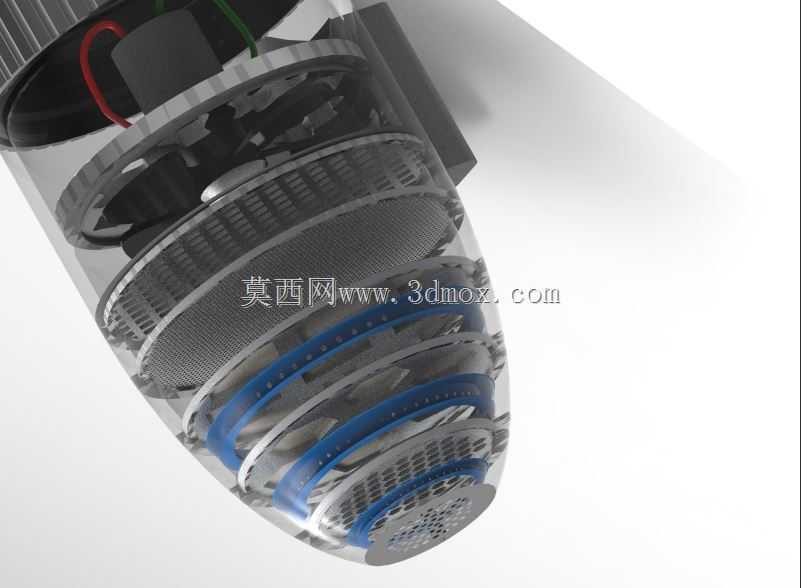

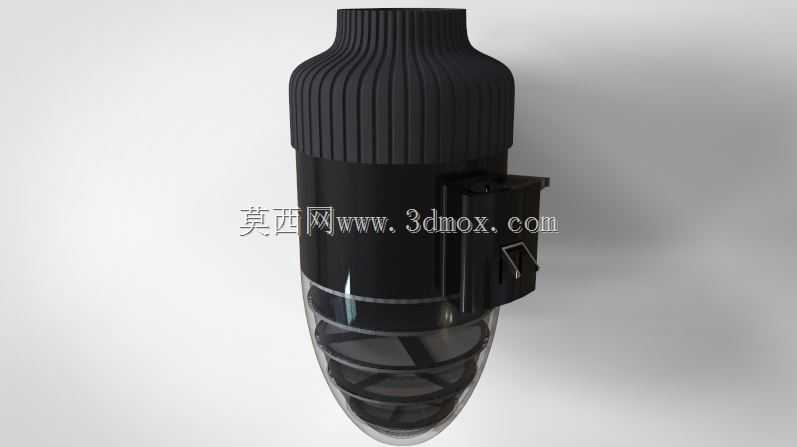

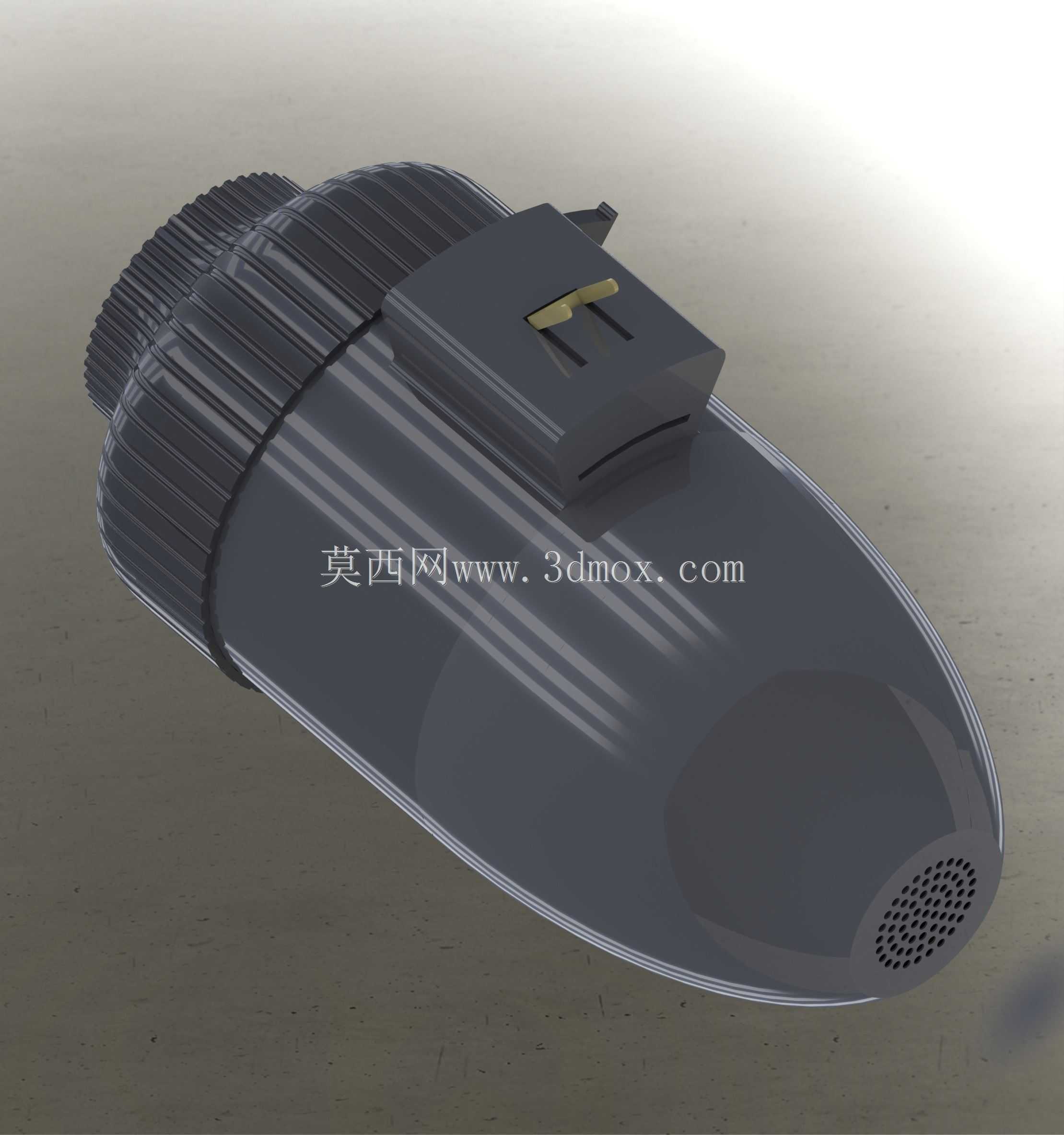

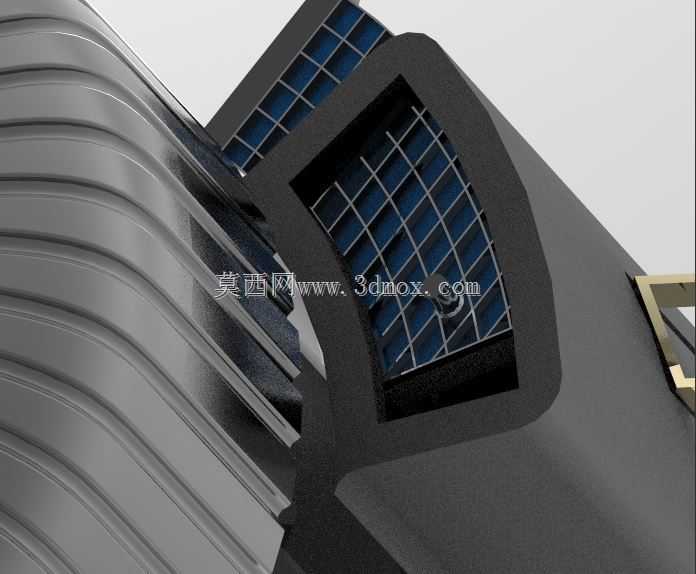

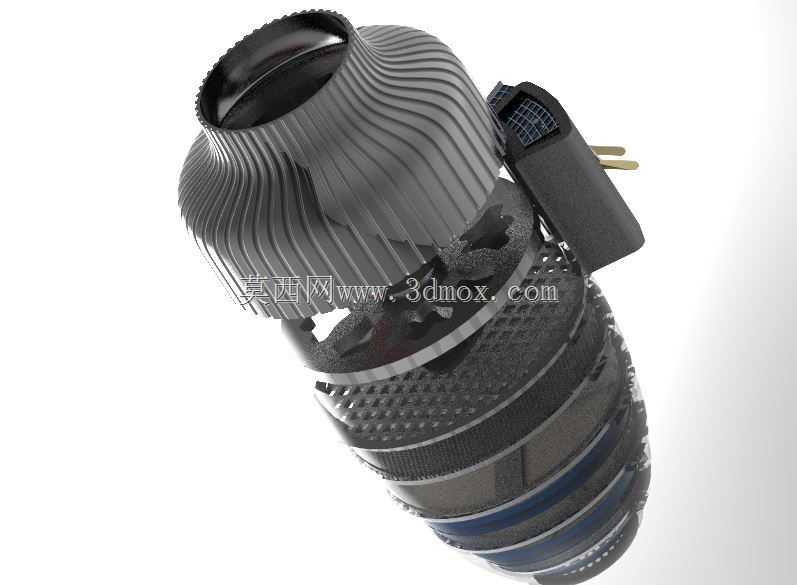

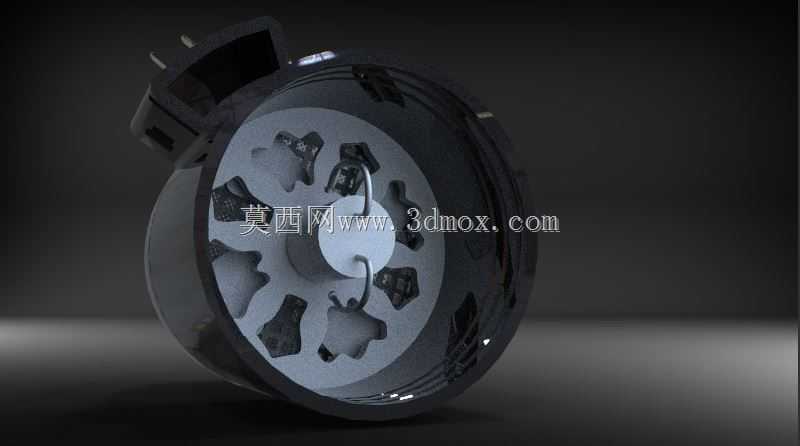

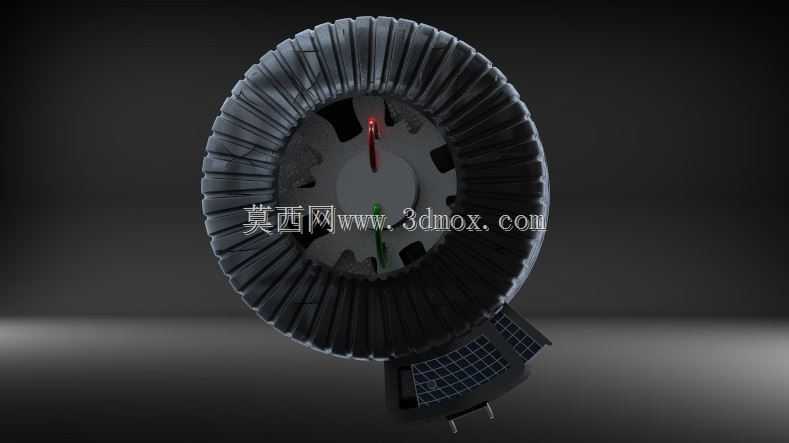

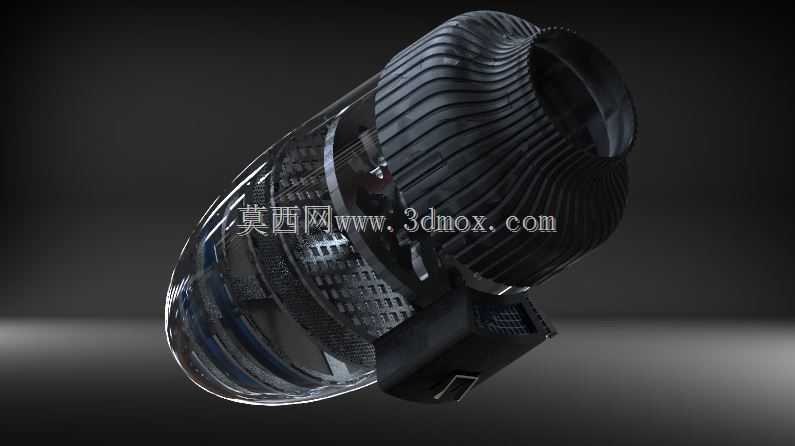

这款便携反渗透滤水装置，主要面向户外作业、野外探险、应急救灾等缺乏洁净饮用水的场景设计，可直接对自然水体进行多级净化处理，输出符合饮用标准的洁净水，解决无可靠供水场景下的饮水安全问题，相比传统大容量净水设备，它的手持便携形态可单人随身携带，无需外接固定管路或电源即可完成净水操作，适配徒步、露营、野外施工、灾害应急等多种移动使用场景。装置核心采用三级净水工艺架构，前端设置两级物理过滤层，可先拦截水体中大颗粒泥沙、悬浮物、虫卵等杂质，降低后续滤层的堵塞风险；中段搭载反渗透滤层，可滤除水体中的细菌、重金属离子、微小污染物等有害成分；末端设置明帆净化单元，进一步吸附异味、改善出水口感，最终输出可直接饮用的洁净水。整体结构采用模块化拆分设计，将整机拆解为多个独立小部件，既便于后期更换损耗滤材，也可通过3D打印完成非标准结构件的快速制作，降低小批量试制与配件更换的成本。核心结构包含主滤器主体、主滤器附件、顶部端盖等基础承载部件，配套设置电机与轴、螺旋桨结构提供内部水流动力，搭配电机支架、电池、电源插头、太阳能电池板组成独立供电系统，无需外接市电即可运行，其中太阳能电池板可在户外光照环境下为电池补能，延长设备无外接电源的使用时长；弧形滑动端盖、弹性橡胶夹用于固定内部滤材与密封结构，避免使用过程中出现漏水、滤材移位的问题，3D打印滤器箱盖与安装结构可根据实际使用需求快速调整适配，兼顾结构强度与轻量化需求。整机采用手持筒状外形，外部设置防滑纹理结构，握持时不易打滑，进水端采用大口径开口设计，可直接对接自然水源或常规储水容器，出水端设置适配结构可对接饮水容器直接接水；内部滤层采用同轴嵌套布局，在有限的筒身空间内排布三级滤层与动力、供电组件，最大化压缩整机体积，整体尺寸适配单手握持与背包侧袋收纳，安装时无需额外固定支架，手持即可完成操作，各连接部位采用密封结构设计，可避免净水过程中出现漏水、原水渗透污染净水的问题，滤层更换时仅需拆开端盖即可完成操作，无需专业工具，普通使用者即可快速完成耗材更换与日常维护。
