压力容器隔热板加工用圆形机械臂3D打印装置

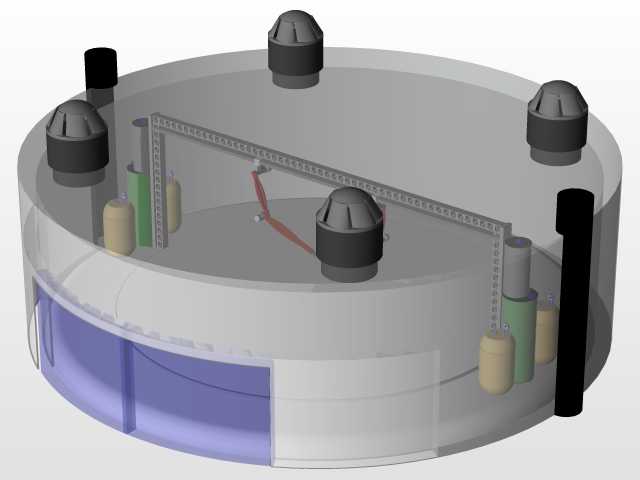

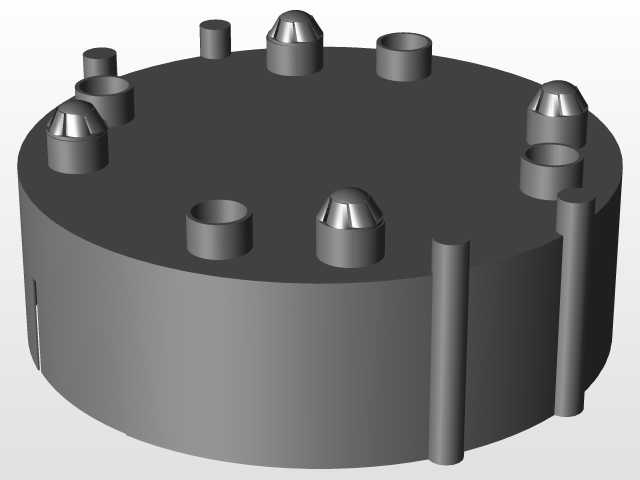

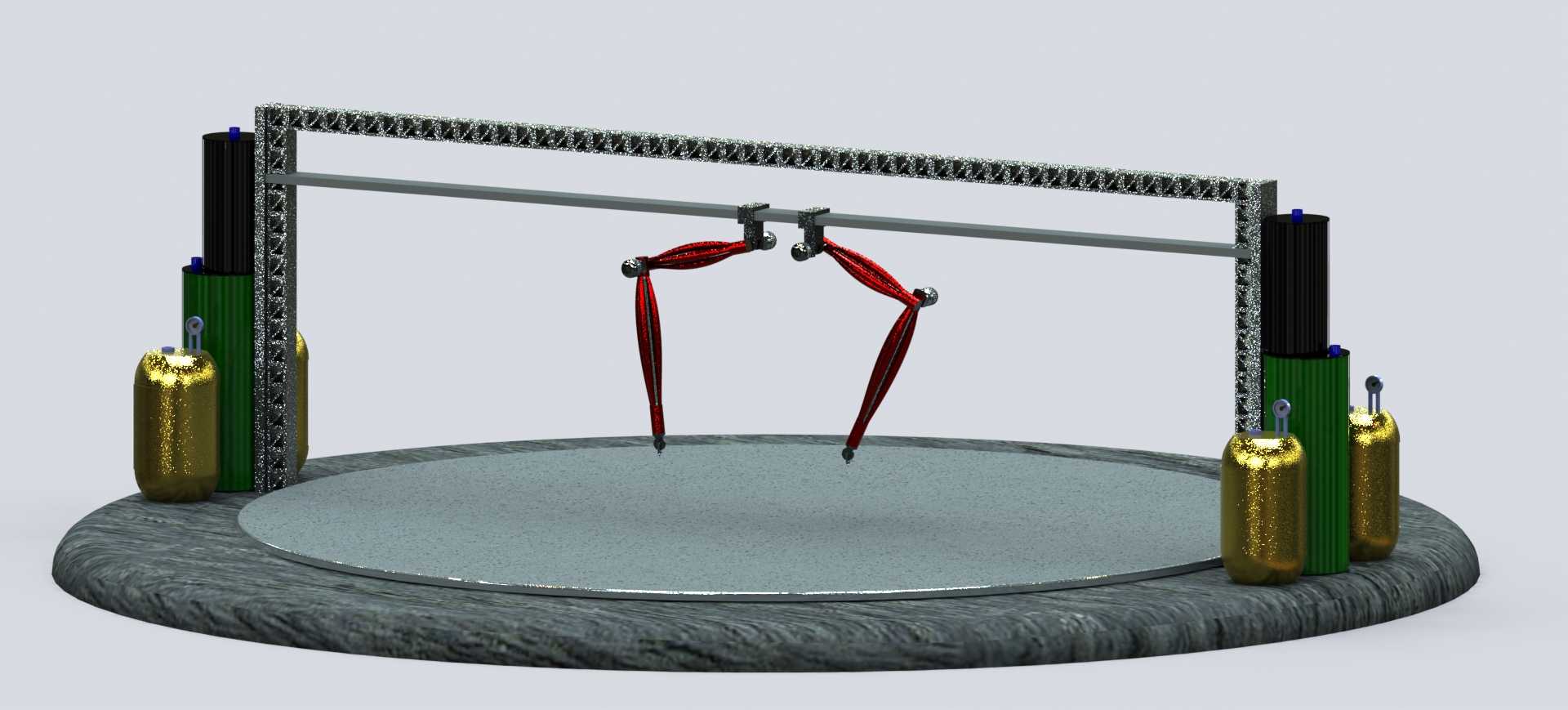

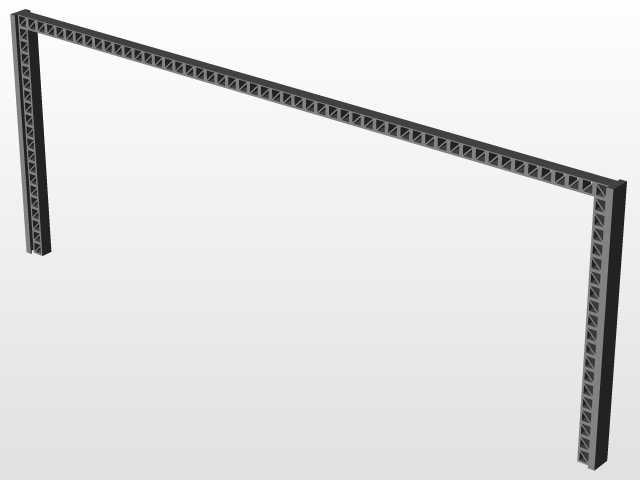

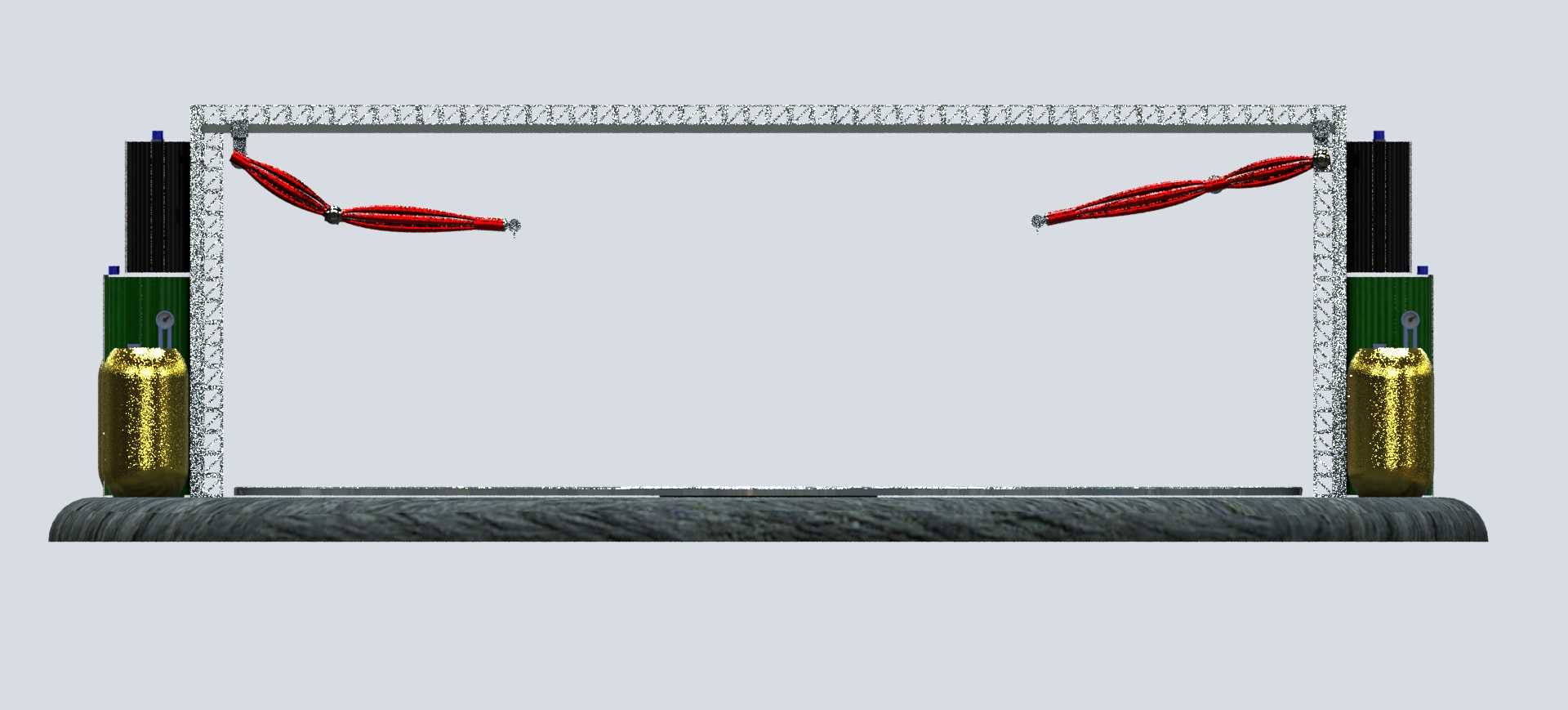

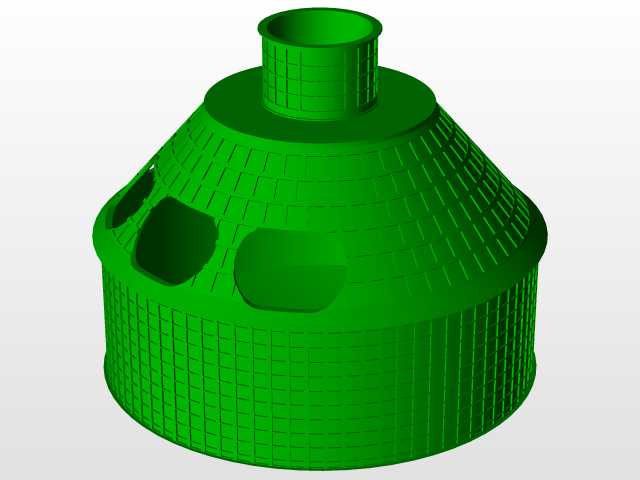

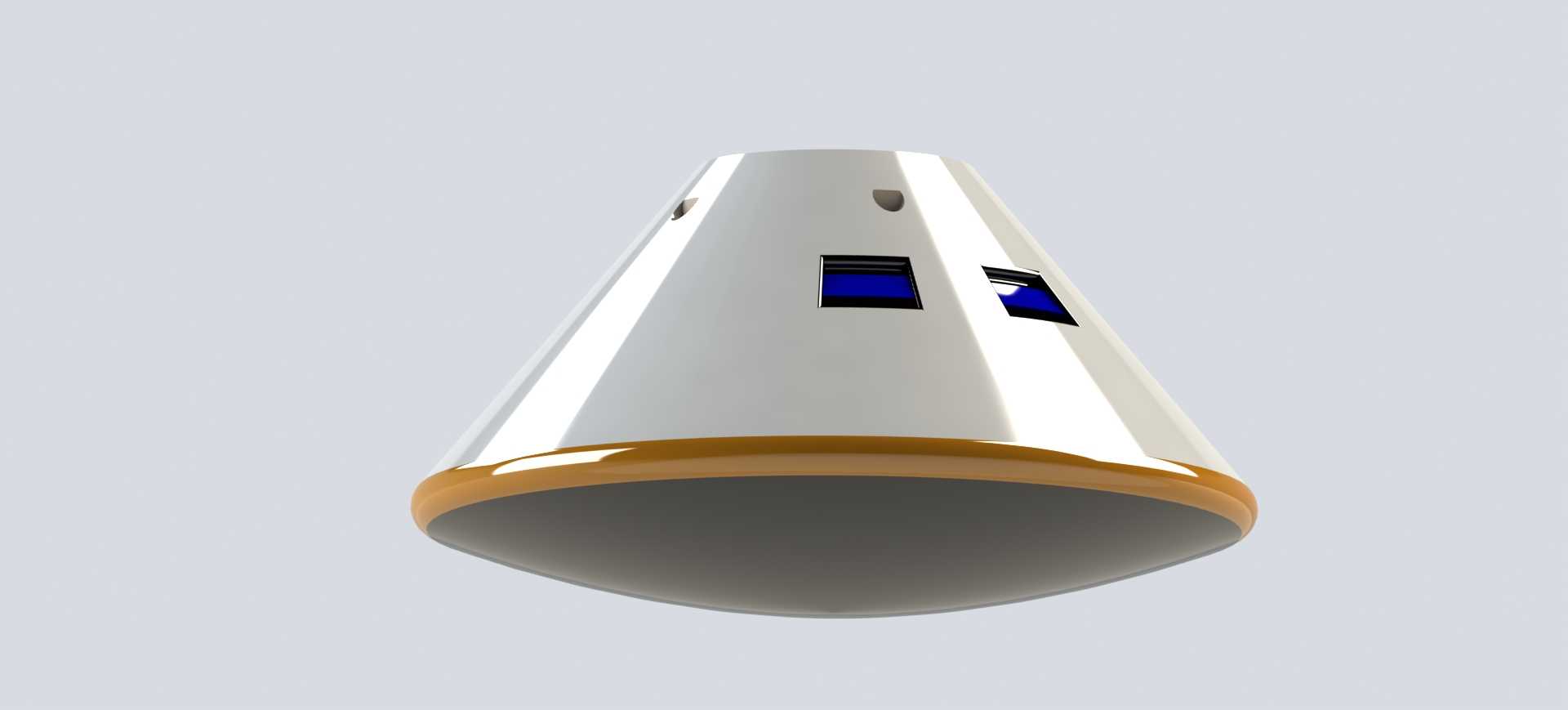

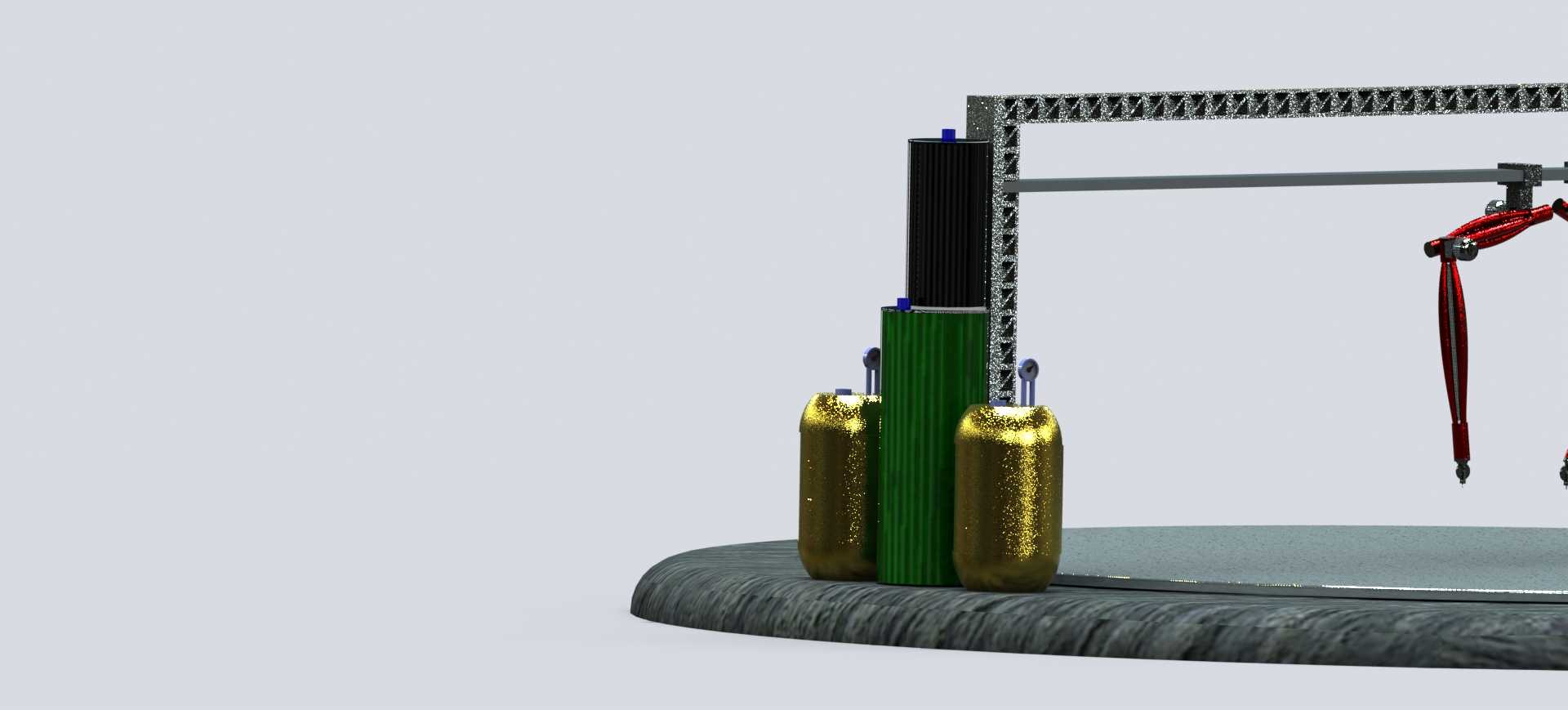

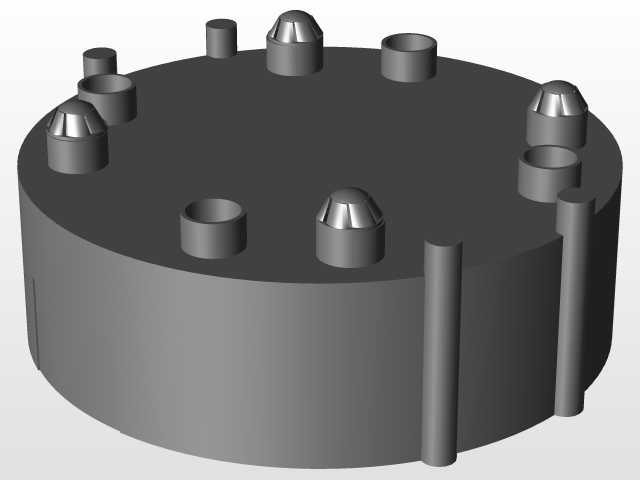

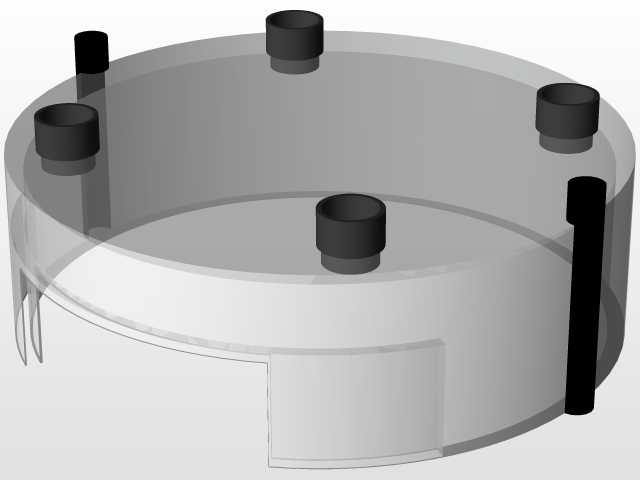

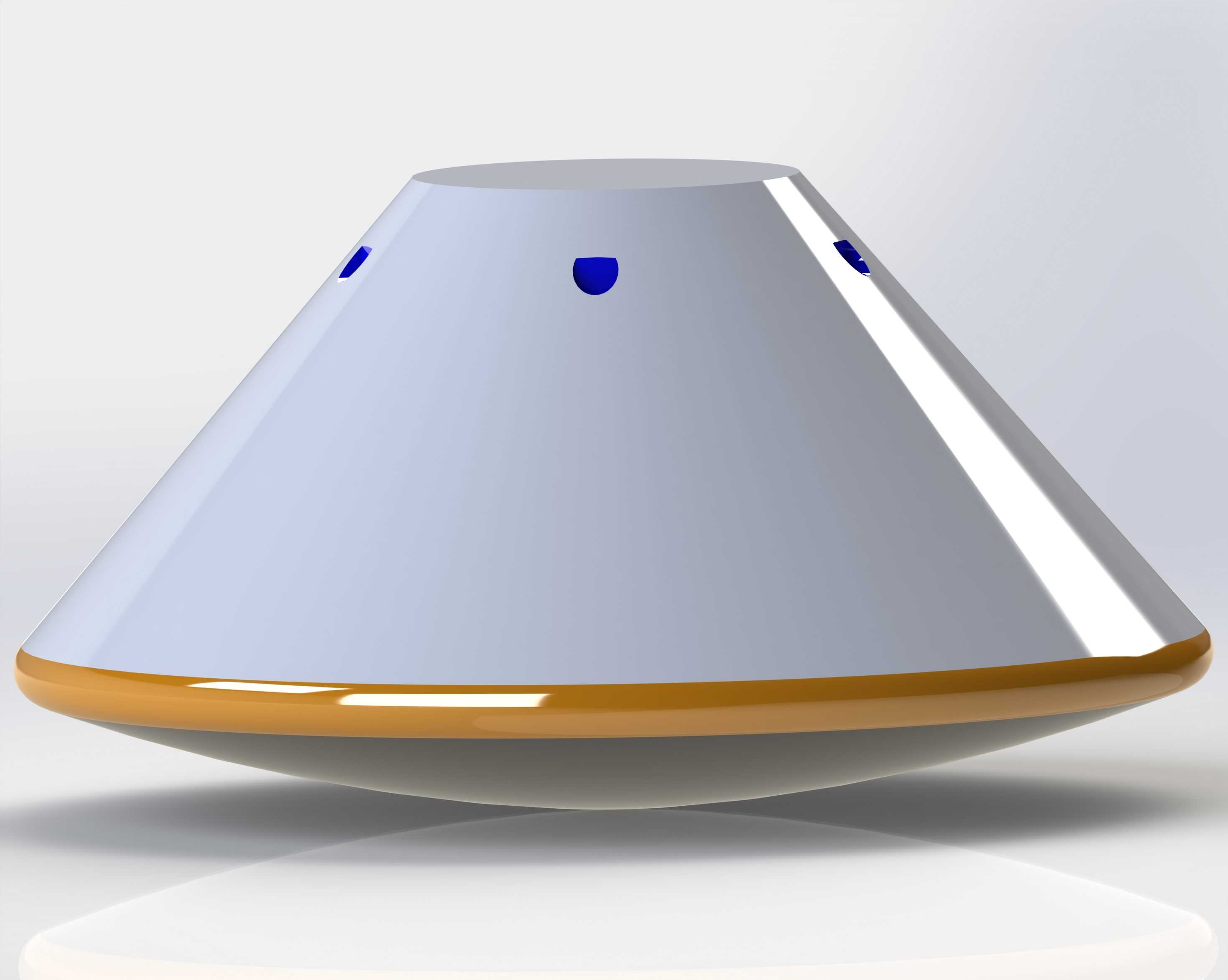

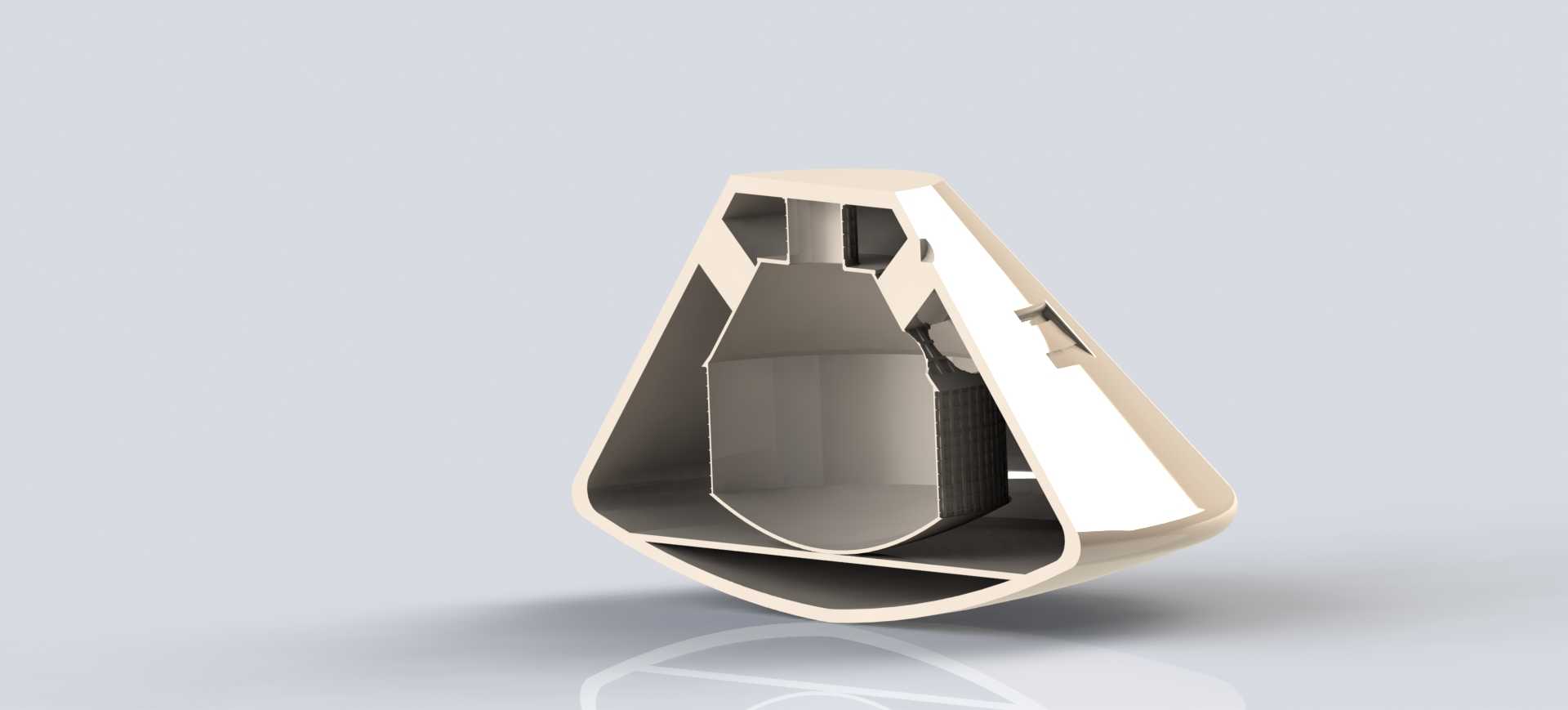

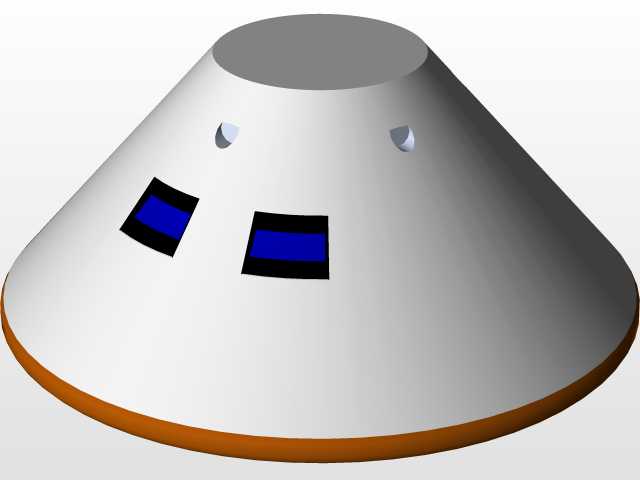

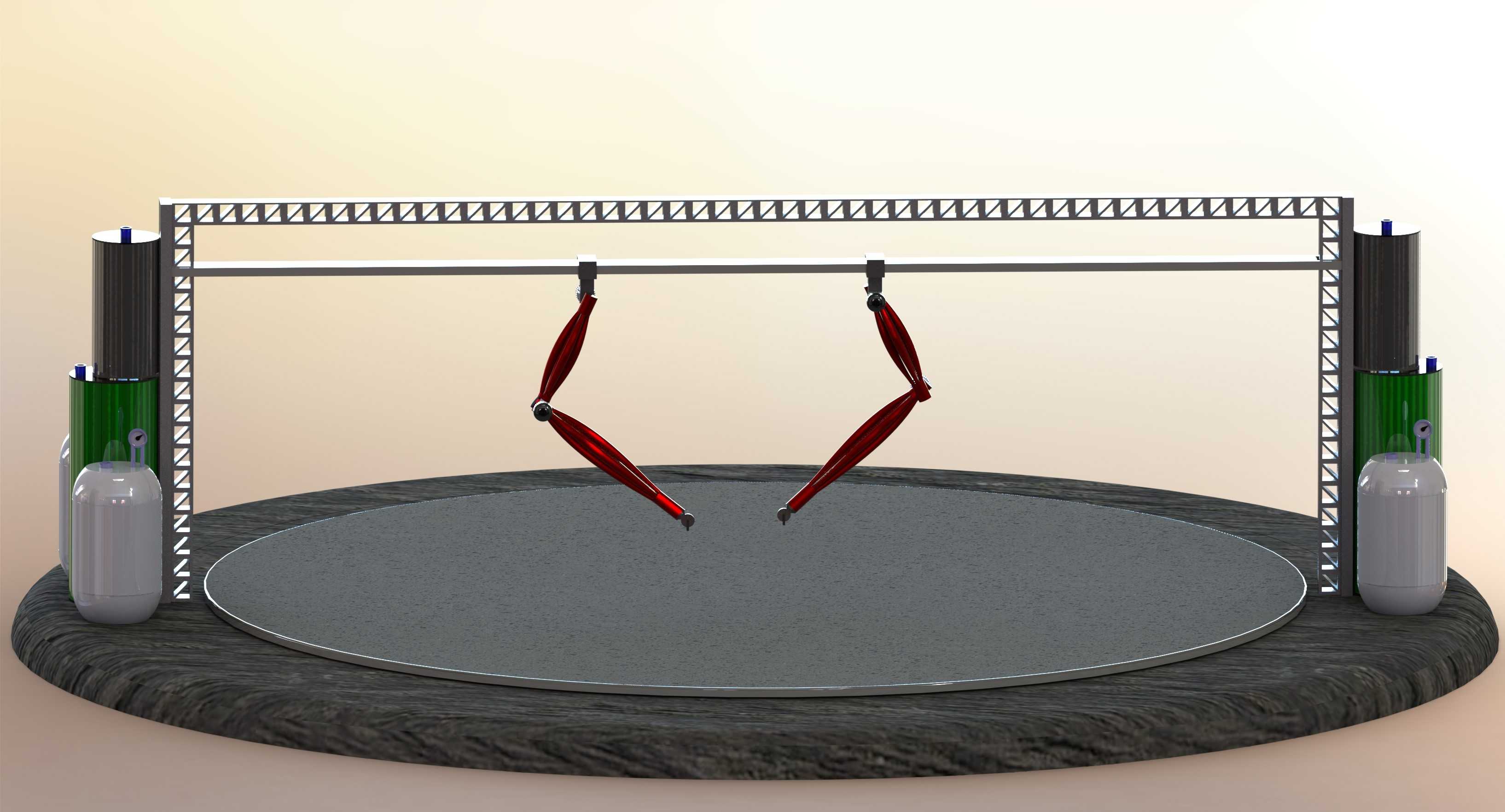

　　这套打印装置采用圆形承载工作台作为核心作业面，周向均匀布置多组立柱式支撑结构，既承担顶部框架的载荷，也为跨径运动的机械臂导轨提供稳定的安装基准，整体安装边界控制在圆形工作台投影范围内，无需额外拓展外部安装空间，适配车间内固定工位的长期部署需求。区别于常规笛卡尔坐标系3D打印设备的方形作业区间，圆形工作台的设计可充分利用周向空间，配合沿径向布置的直线导轨，机械臂可覆盖整个圆形台面的作业区域，不存在常规方形设备的边角空间浪费问题，对于回转类结构件的打印加工适配性更强。设备核心用途聚焦于猎户座压力容器配套隔热板的一体化打印成型，同时可完成工件表面热涂层的精准涂覆加工，解决传统工艺中隔热板成型与涂层施工分序作业带来的定位误差、

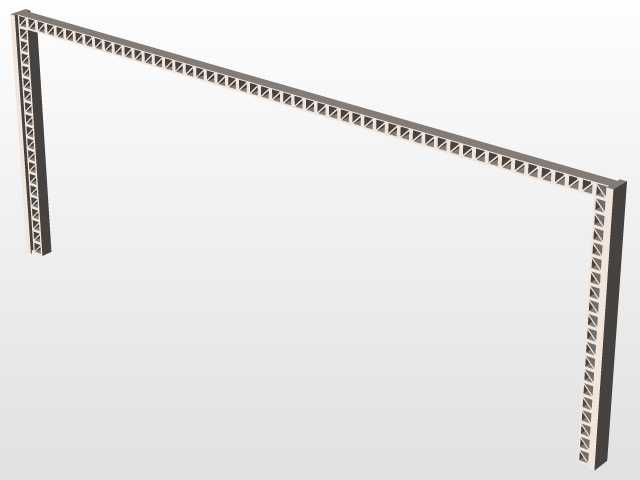

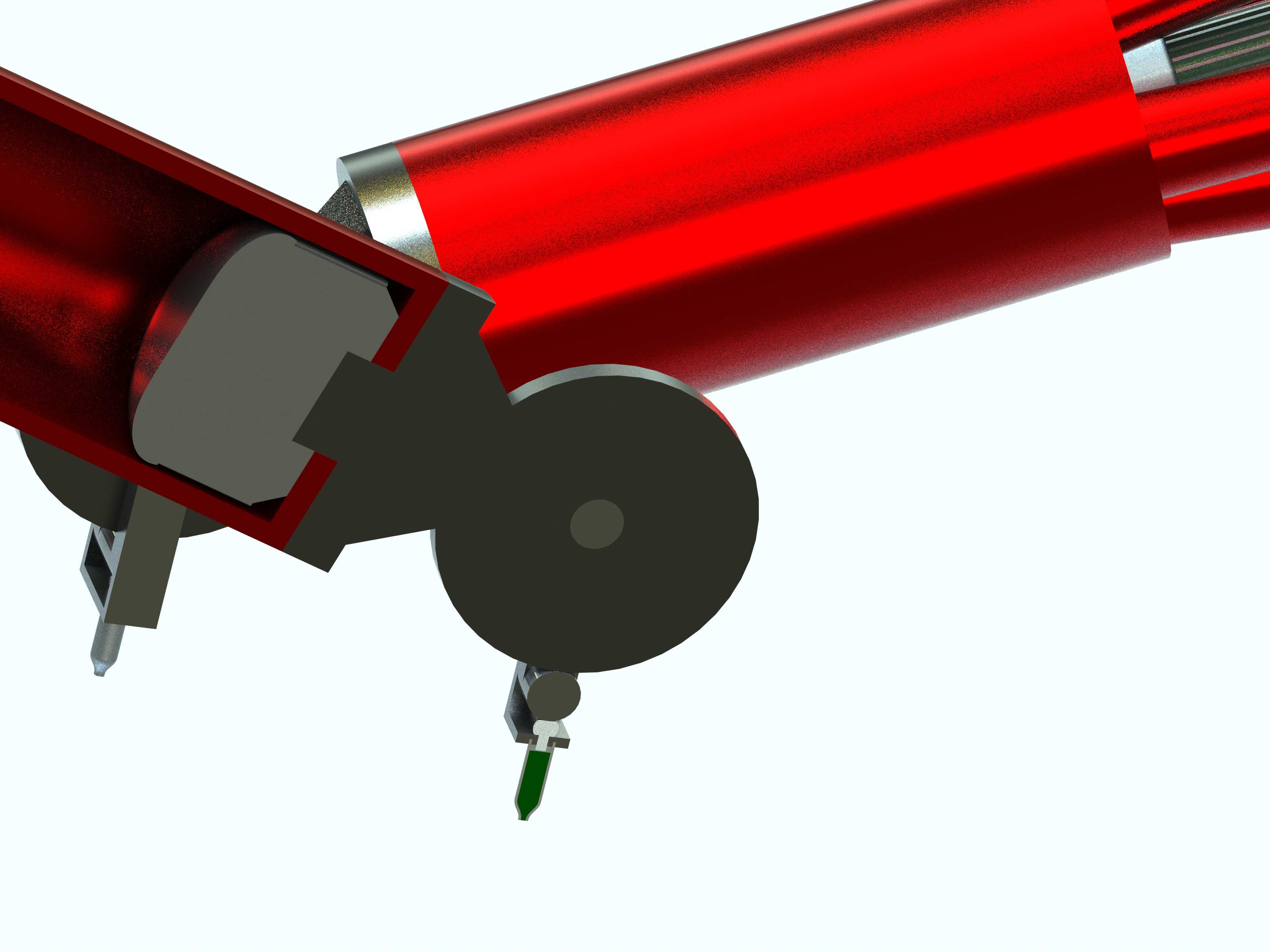

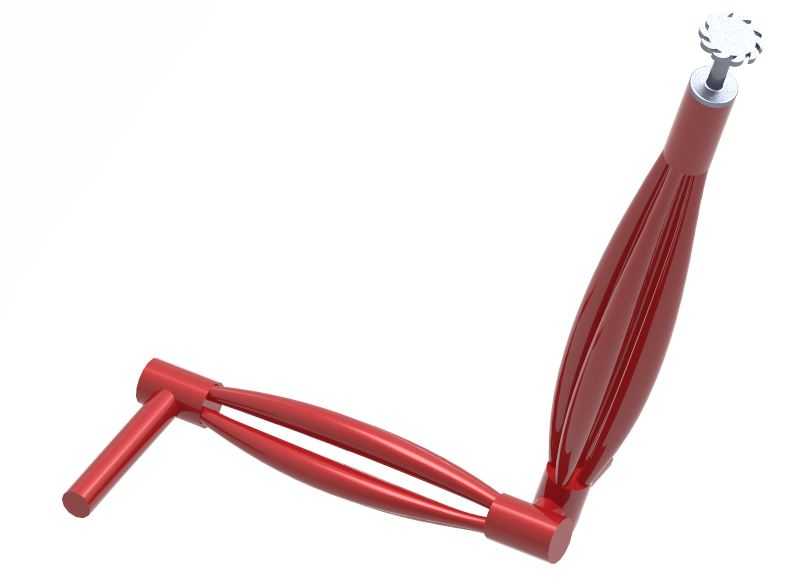

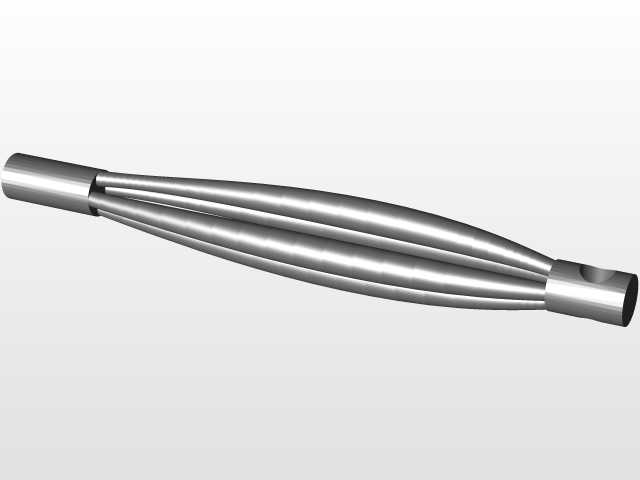

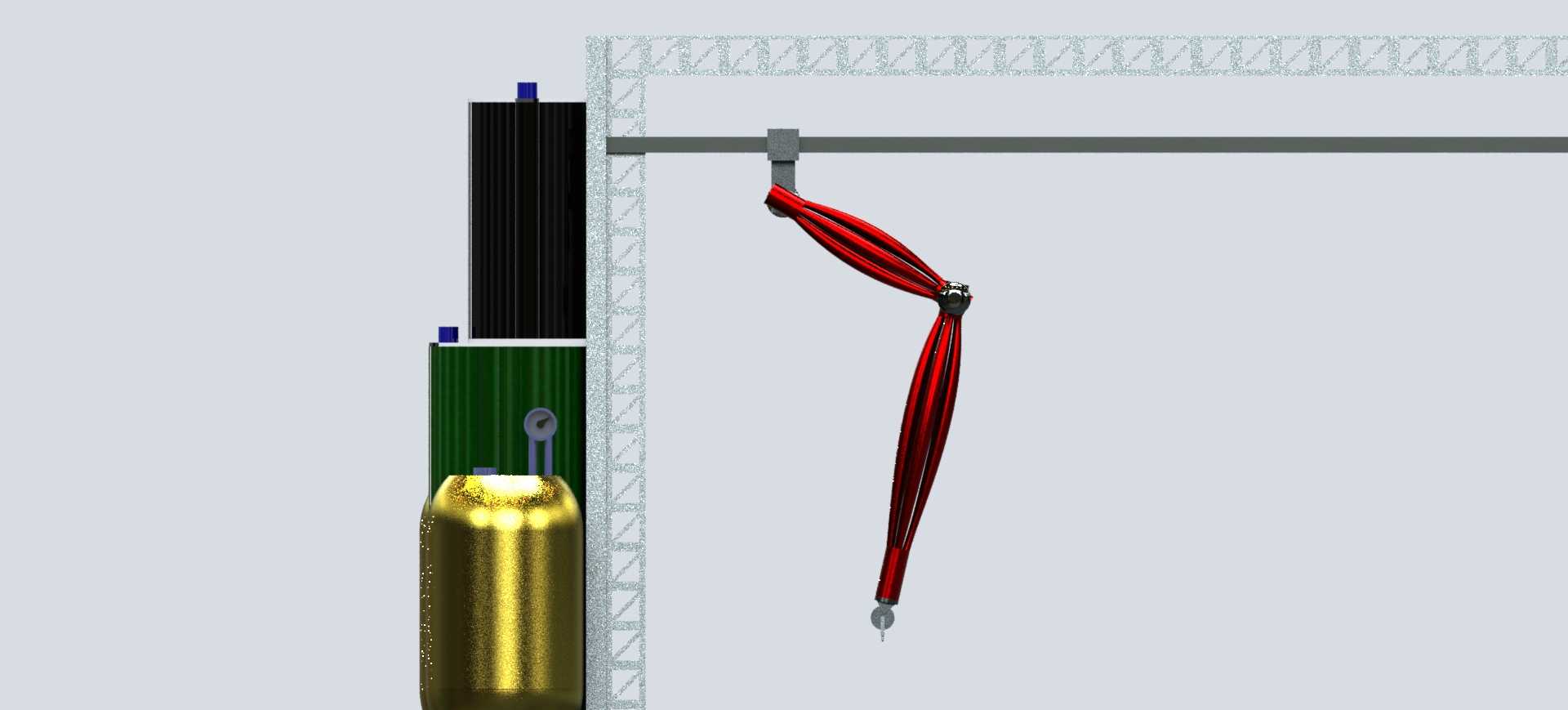

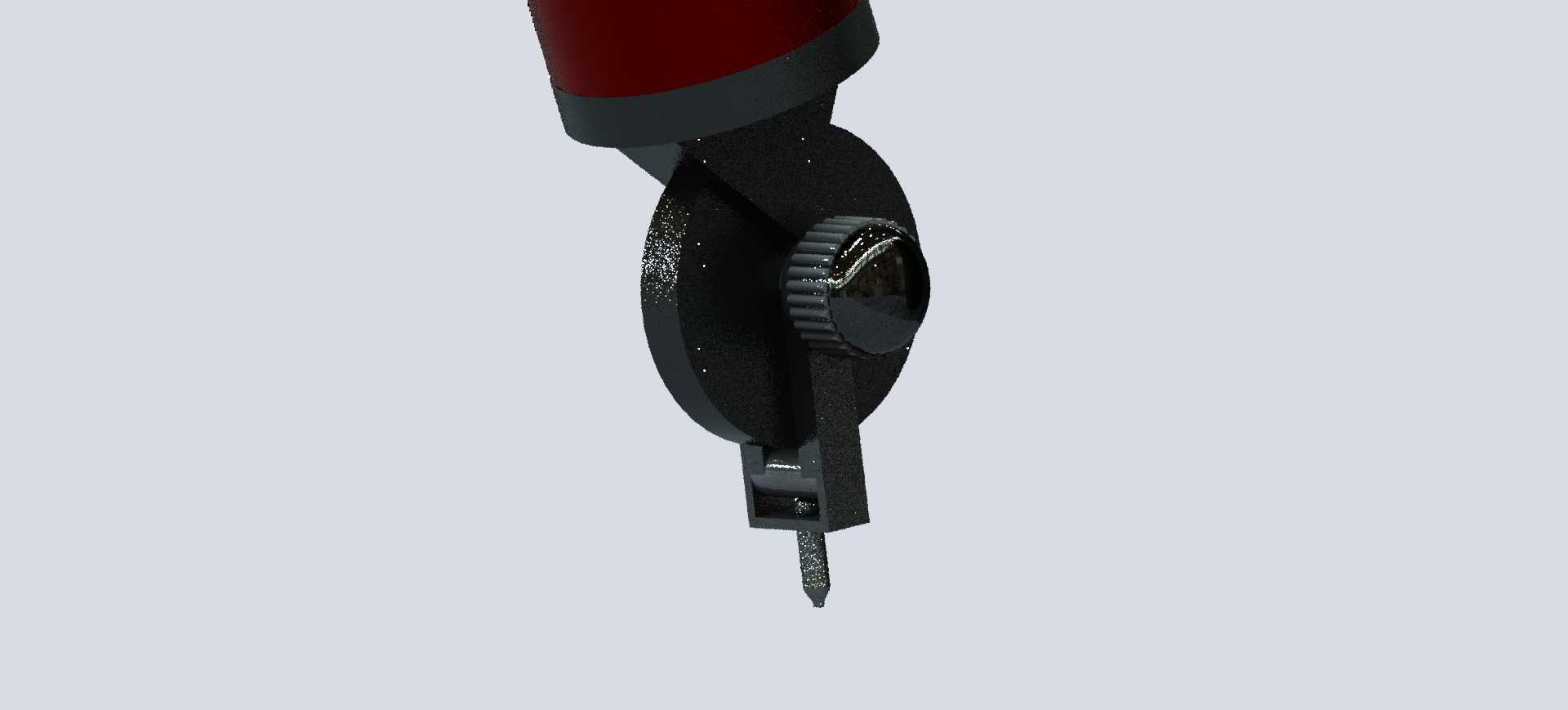

　　结合强度不足等问题。在功能特性上，设备搭载的多轴联动机械臂可实现空间内多角度姿态调整，除了常规的平面铺粉打印路径，还可针对压力容器的曲面结构调整打印头角度，完成异形曲面的连续成型作业，周向布置的多组料仓可同时存储不同材质的打印耗材与涂层原料，作业过程中可根据工艺路径自动切换供料，无需中途停机换料，大幅提升连续作业效率。设计阶段充分考虑了特种工件加工的工艺需求，将热涂层加工模块与熔融打印模块集成在同一运动平台上，打印完成的隔热板基体无需转序，直接在同一工位完成热涂层喷涂与固化，避免工件转运过程中出现的表面磕碰、基准偏移问题。导轨采用悬臂式径向布置方案，一端固定在中心支撑座，另一端与周向支撑结构滑动连接，相比全悬臂结构大幅提升了运动刚性，可保证高速运动下的打印头定位精度，设备底部设置的封闭腔体可收纳电控、供料、温控等辅助系统，同时减少打印过程中粉尘、异味向外扩散，适配车间内的作业环境要求。
