小型桌面级Arduino控制CNC雕刻结构

这款小型数控加工结构主要面向个人创客、手工爱好者以及小型工作室的轻量加工场景，可放置于普通桌面使用，无需占用大面积工业场地，适配小尺寸工件的雕刻、铣削作业，能够对软金属、亚克力、木材、PCB板等常见材料进行精细化加工，满足个人DIY制作、小批量样板打样、创意手作加工等多元需求，填补了工业级大型CNC设备无法覆盖的家用、小微场景加工空白。

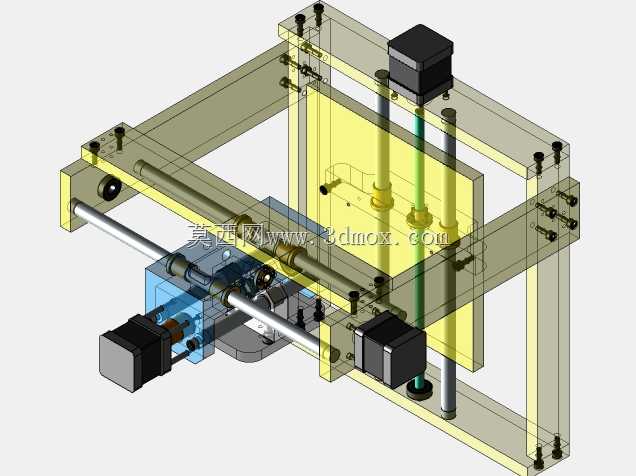

设备整体采用框架式结构设计，主体支撑部分选用透明可视的板材搭配金属连接件搭建，既保证了整体结构的刚性支撑需求，又能让使用者直观观察内部传动与加工状态，方便调试与故障排查。传动系统采用直线光轴搭配滑动模块的组合，XYZ三个轴向的运动分别由独立的步进电机驱动，可实现精准的位移控制，Z轴搭载主轴安装位，可适配不同功率的高速主轴电机，满足不同材质的切削加工需求。控制部分采用Arduino开源控制方案，接线逻辑清晰，拓展性强，使用者可根据自身需求调整控制参数、拓展功能模块，降低了小型数控设备的使用门槛与二次开发难度。

设计过程中充分考虑了桌面使用的安装边界，整体结构紧凑，横向与纵向的运动行程适配小尺寸工件加工需求，各部件的安装位置经过合理排布，走线空间预留充足，避免运动过程中出现线路干涉问题。框架的连接部位采用标准化紧固件，拆装维护便捷，使用者可根据加工需求对部分结构进行微调，拓展加工行程或更换功能部件。设备的运动部件均做了限位设计，避免超程运动造成的结构损坏，同时预留了工件装夹平台的安装位置，可搭配不同类型的工装夹具固定待加工工件，保证加工过程中的稳定性。

整体设计兼顾了结构刚性、使用便捷性与拓展性，在有限的体积内实现了完整的三轴数控加工功能，既适合数控入门者学习设备结构与控制逻辑，也能满足日常小型工件的实际加工需求，是轻量化数控加工场景下的实用结构方案。
