小型桌面级三轴数控雕刻加工设备

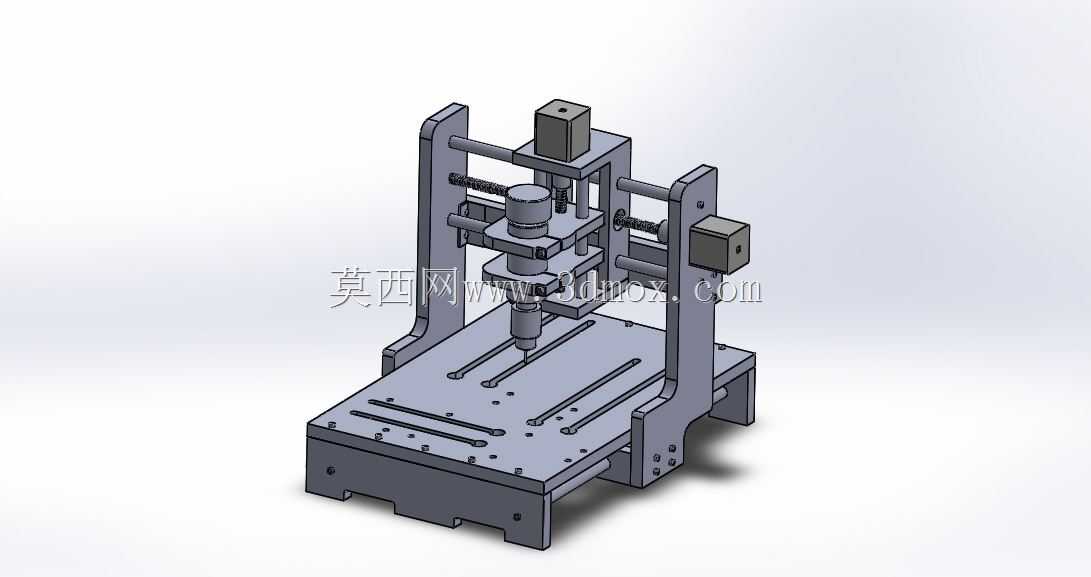

这款小型三轴数控雕刻设备，主要面向桌面级加工场景设计，可适配小型加工工坊、个人创客工作室、职业院校实训教学等多种使用场景，能够满足小尺寸工件的精密雕刻、铣削加工需求，可对亚克力、软金属、木质板材、工程塑料等多种材质进行加工，完成浮雕制作、零件开孔、轮廓铣削、小型模具粗加工等多种作业任务。设备采用经典的龙门式三轴运动架构，整体结构紧凑，占地面积小，可直接放置于常规工作台面使用，无需额外搭建大型安装基座，适配小型作业空间的使用需求。底座采用一体式加厚钣金结构设计，台面预留多道平行T型安装槽，可快速装夹不同尺寸的待加工工件，槽位间距经过统一规划，配合通用压块即可实现工件的快速定位固定，底座底部预留安装孔位，可根据使用需求将设备整体固定于工作台面，降低高速加工过程中的机身震动，提升加工精度。X轴与Y轴采用直线导轨配合传动丝杠的传动组合，运动过程顺滑无卡顿，定位精度可达0.02mm级别，能够满足精细雕刻的精度要求；Z轴采用垂直滑台结构，搭载高速电主轴，主轴转速可根据加工材质进行调节，适配不同刀具的切削参数要求，主轴夹头可兼容多种直径的常用雕刻刀具，无需复杂改造即可完成不同加工工序的刀具切换。两侧的驱动电机采用外置安装设计，既方便后期维护检修，也能避免加工过程中产生的废屑进入电机内部影响设备寿命。设备的整体安装边界控制在长400mm、宽300mm、高350mm范围内，有效加工行程覆盖200*150*100mm的空间区间，能够满足绝大多数小型工件的加工需求。设计过程中充分考虑了桌面设备的使用特性，整体结构采用模块化设计思路，各个运动部件均可单独拆卸更换，降低后期维护成本，机身所有边角均做倒角处理，避免日常操作过程中出现磕碰划伤的情况，传动部位均设置有防护挡板，可阻挡加工废屑飞溅到导轨与丝杠表面，延长传动部件的使用寿命。设备可适配多种主流数控控制系统，接线端口采用标准化设计，用户可根据自身使用习惯选择对应的控制方案，无需对机身结构进行额外改造即可完成系统适配，能够快速投入使用。
