DIY数控/激光雕刻机

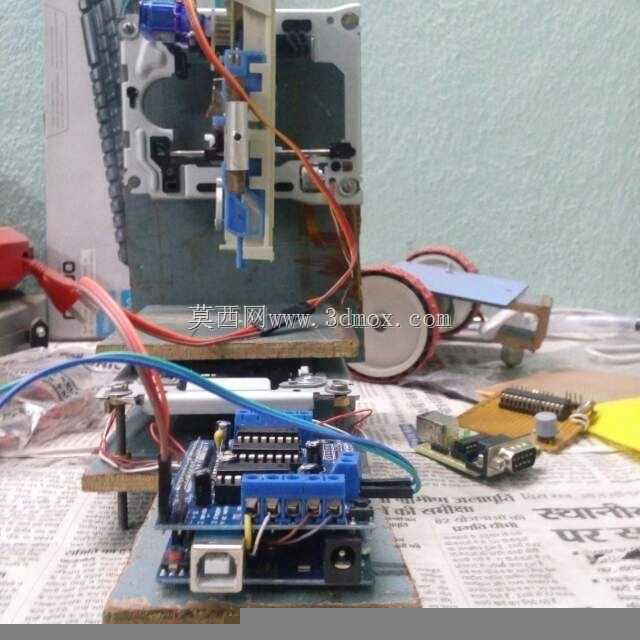

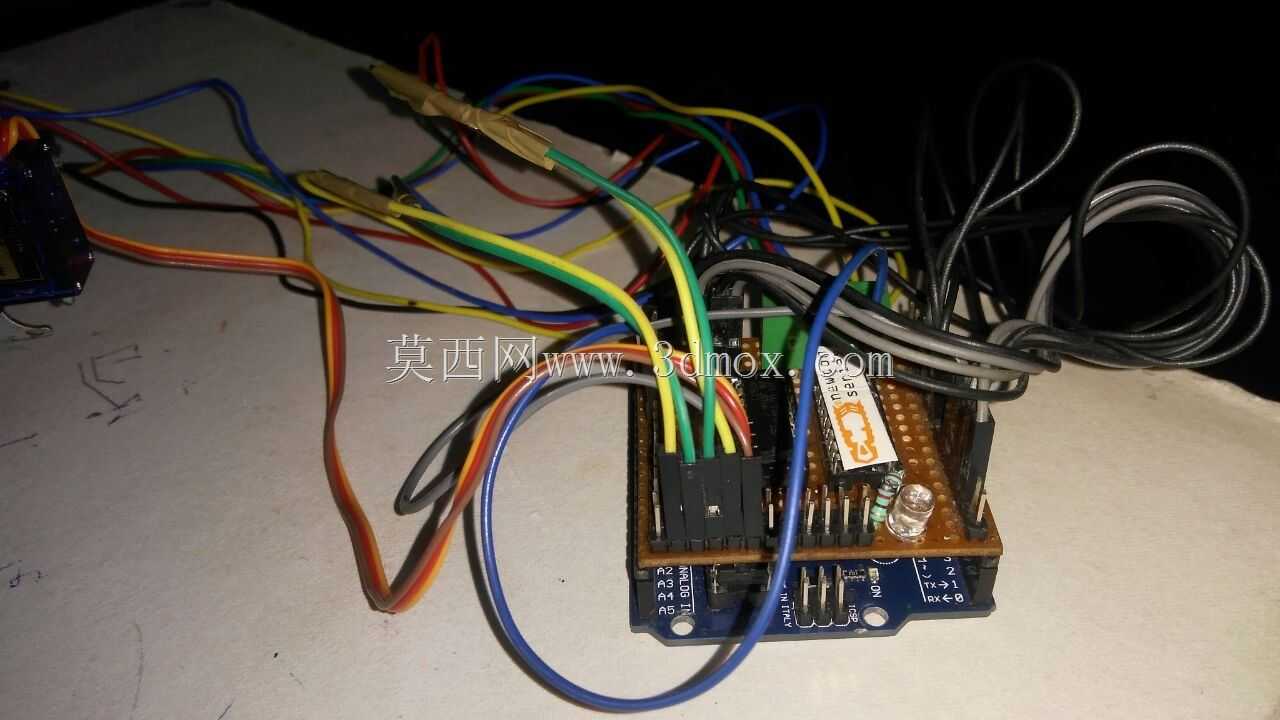

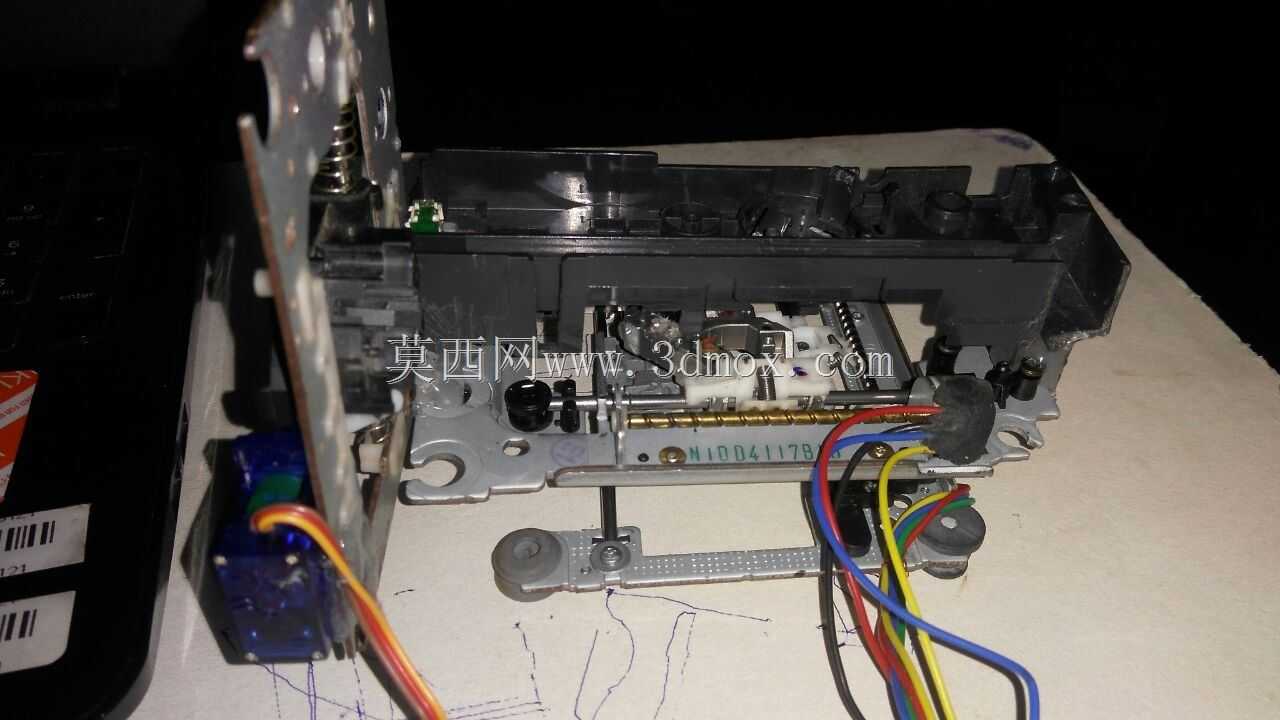

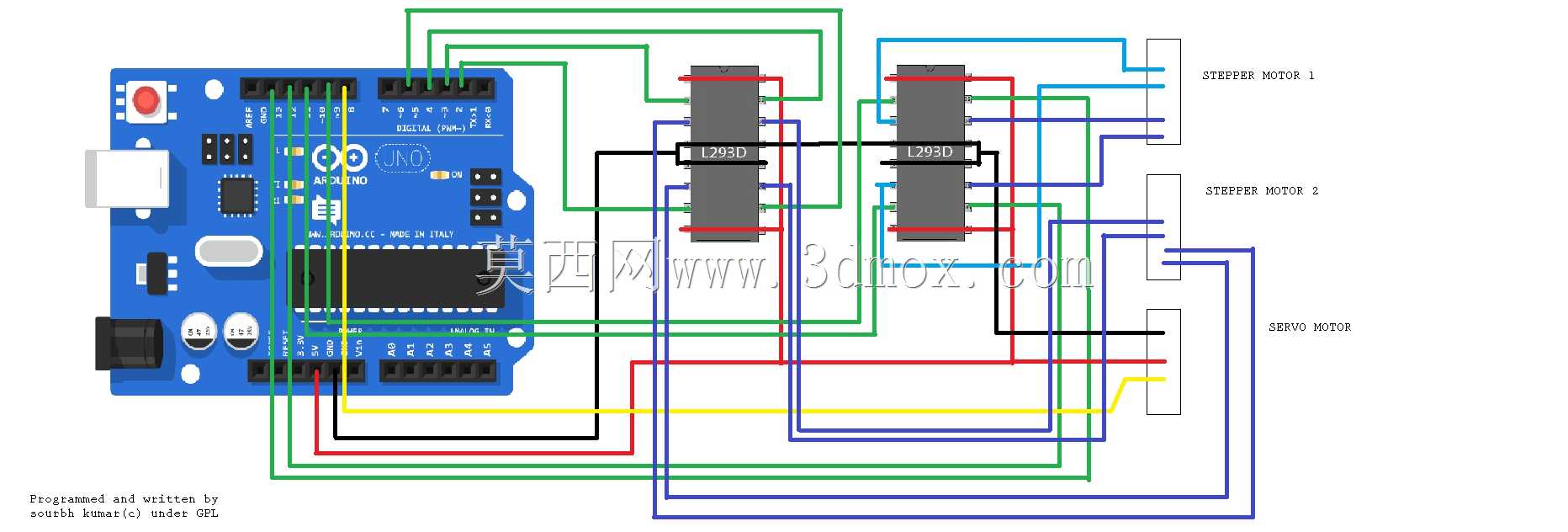

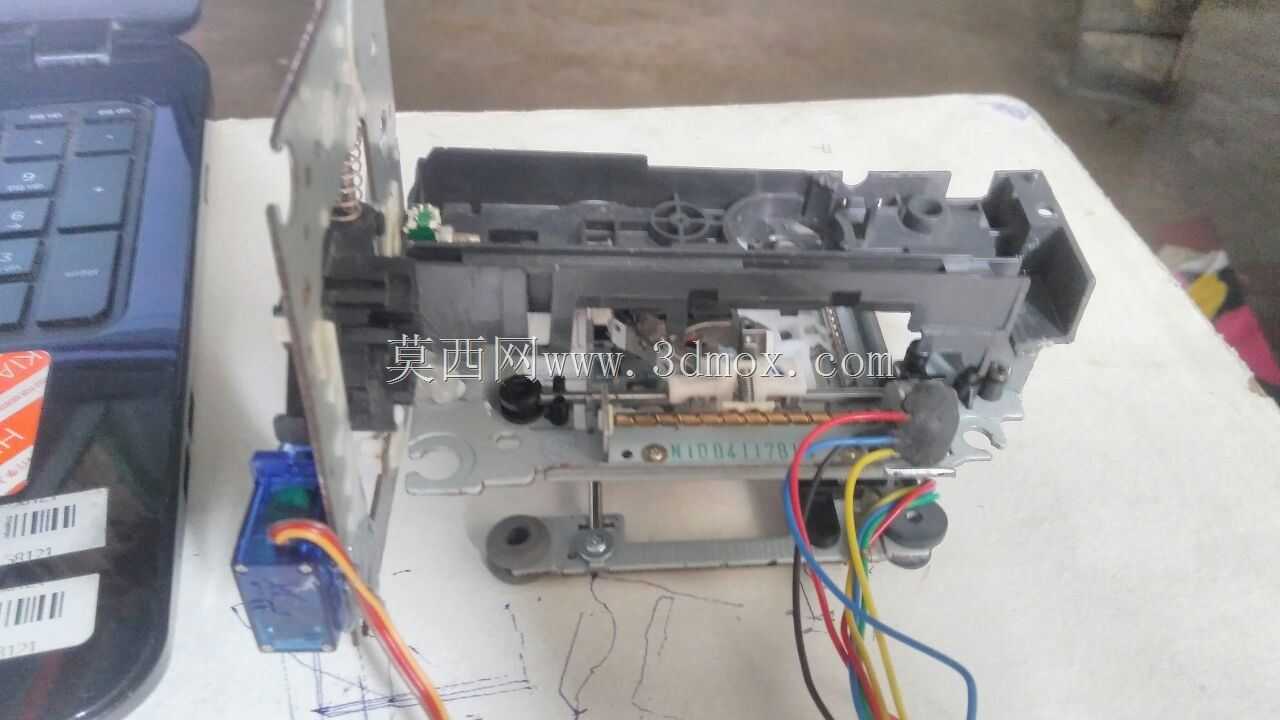

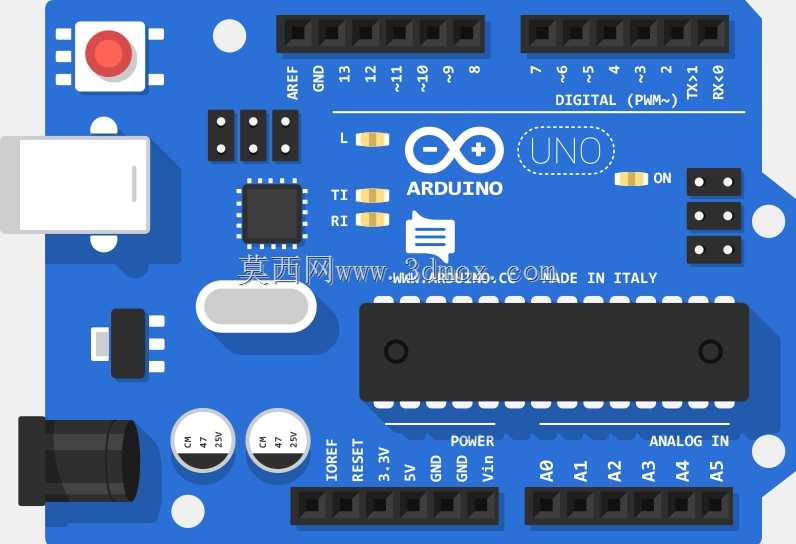

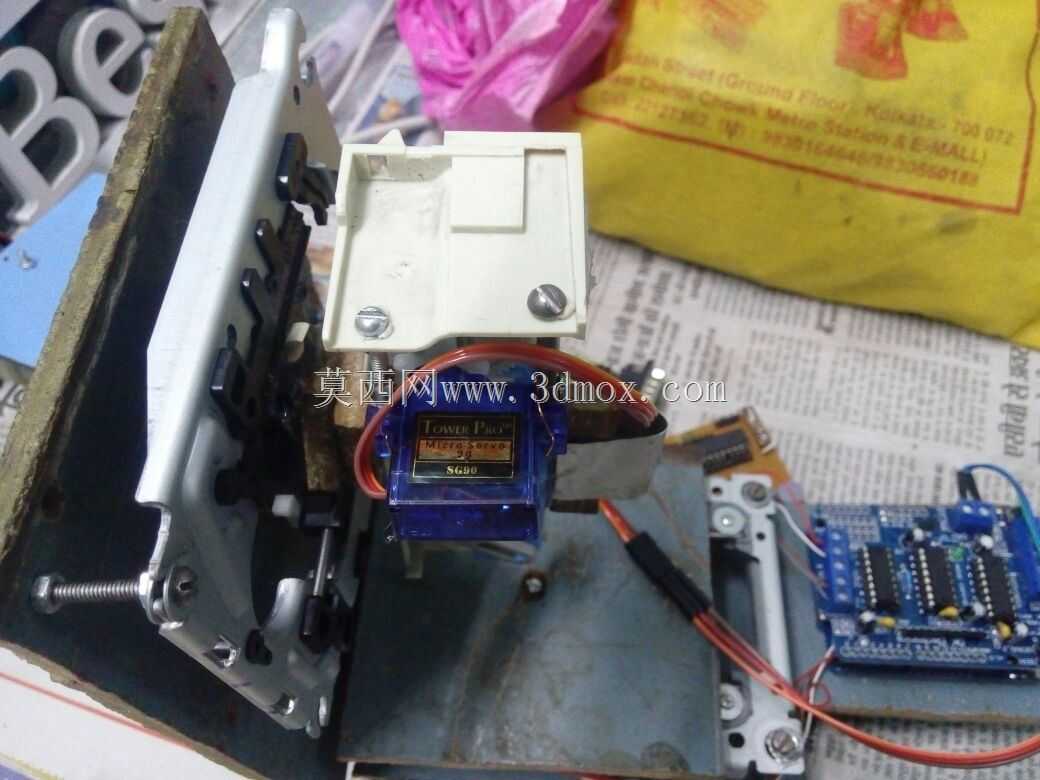

在家里用Arduino制作你的数控机或激光雕刻机现在你只需要一台Arduino和几对步进电机就可以为家里的项目制作你自己的3D打印机/激光雕刻机/数控机。我用了旧的CD/DVD驱动步进电机和迷你伺服9g来制作这个项目。您可以升级它使用NEMA步进电机和高扭矩伺服电机。读到最后的程序后，了解工作情况也下载了程序。我在这个项目工作中使用的软件是Arduino来控制步进电机的轴向运动，Inkscape为某些图像/文本等生成G代码，我还使用处理来执行G代码，并通过arduino接口向步进电机发出命令，这有助于机器根据G代码中定义的几何图形实现方向和位置。对于那些不理解G代码和M代码的人，基本上，G代码是几何代码，它帮助机器理解轴向位置运动，使用步进电机到达空间中的某个点，而M代码只是一个杂项代码，用于打开/关闭机器中的某些特性，如主轴/激光和机器中需要的一些额外附件机械Inkscape是一个免费的开源矢量图形编辑器；它可以用来创建或编辑矢量图形，如插图，图表，线条艺术，图表，标志和复杂的绘画。Inkscape的主要矢量图形格式是可缩放矢量图形（SVG）；但是，可以导入和导出许多其他格式，以及设计和制造单板微控制器和微控制器套件的用户社区，用于构建能够感知和控制物理和数字世界中的对象的数字设备和交互对象。该项目的产品以开放源代码硬件和软件的形式分发，并根据GNU Lesser General Public License（LGPL）或GNU General Public License（GPL）获得许可，允许任何人制造Arduino板和分发软件。Arduino板可在商业上预装配的形式，或作为自己动手（DIY）套件。Arduino数控机床轴向控制代码，稍后将通过控制后，通过这个程序上传到您选择的板（UNO/MEGA/NANO）的处理。让我知道，如果你有任何问题或对这个项目的疑问。我会很乐意帮助！！Sourbhdownload链接：-1。“http://www.mediafire.com/file/21f94bvk568cp7t/CNC_Files.rar/file使您的机器两轴，一个步进电机连接到X，Y轴。伺服是Z轴控制笔/激光上/下。连接他们根据电路图。如果需要更改引脚，请编辑“arduino\u CNC.ino”文件，将“CNC arduino CODES”文件夹下的“arduino\u CNC.ino”烧录到连接伺服和步进电机的arduino上，安装后打开加工，将“加工程序和执行器”文件夹下的“GCODE\u Processing\u SOURCE\u CODE”输入
