MKS Mini 12864显示屏双版本防护外壳

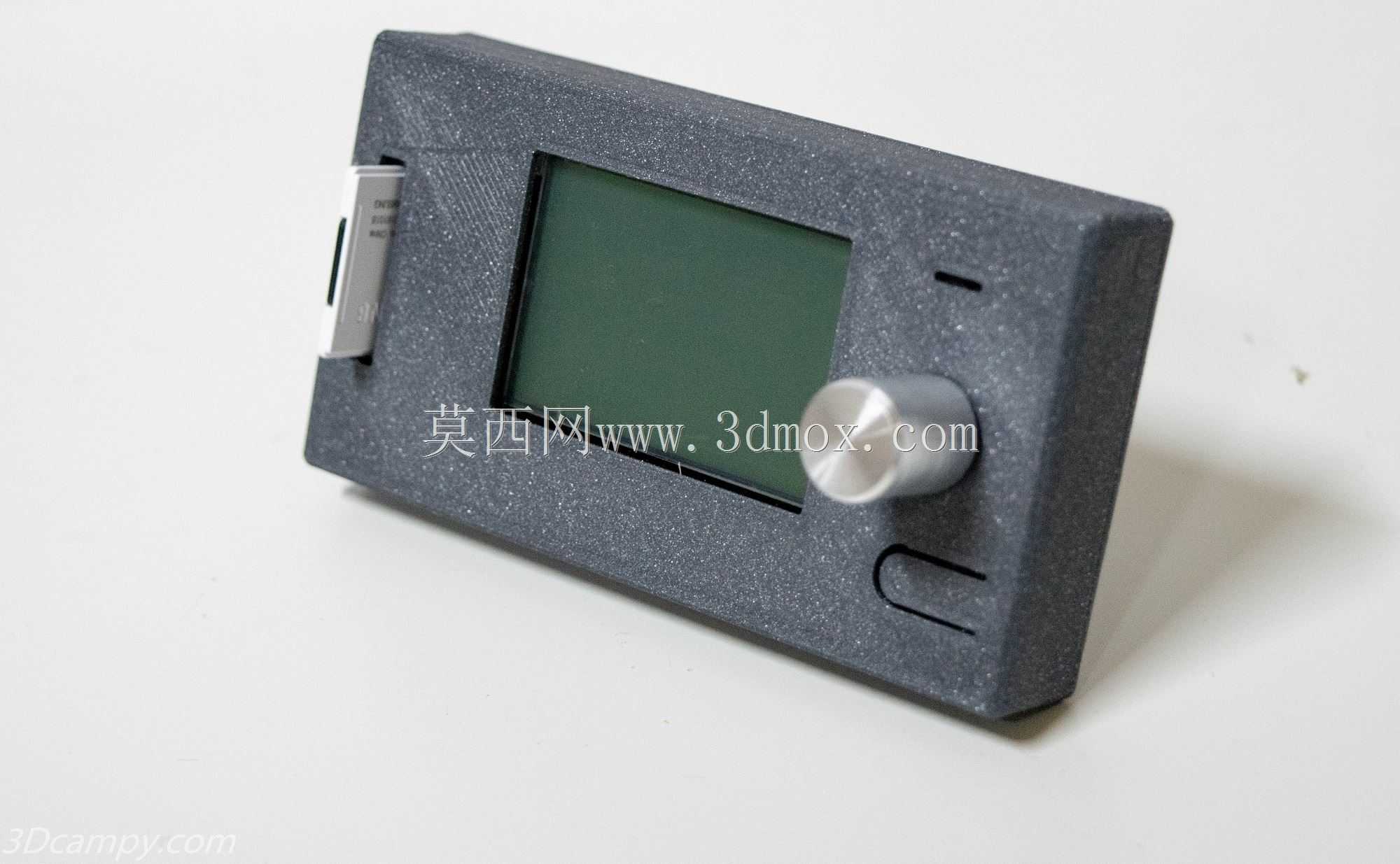

这款外壳是专为MKS Mini 12864液晶显示屏打造的配套防护结构，主要应用于桌面级FDM 3D打印机的操控端改造场景，也可适配各类小型数控设备、DIY电子装置的人机交互界面防护需求。在实际设备运行场景中，裸露的显示屏电路板容易受车间粉尘、切削碎屑、意外磕碰的影响，同时裸露的接线端也存在误触短路的风险，这款外壳通过全包裹式的结构设计，将显示屏核心电路板、侧边SD卡插槽、调节旋钮全部整合在封闭腔体内部，仅留出屏幕显示区、旋钮操作区与SD卡插拔开口，既不影响正常操作交互，又能为核心电子元件提供可靠的物理防护。

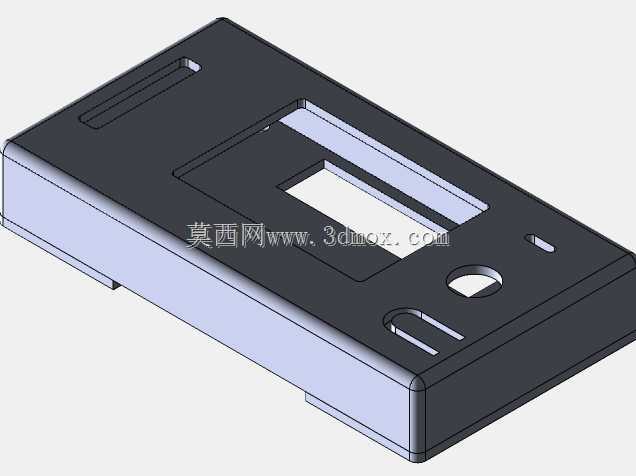

产品设计上提供了长短两个版本的结构方案，短款适配紧凑安装空间的设备侧装场景，长款则预留了更充足的接线余量，适合设备面板嵌入式安装需求。外壳整体采用方正的切角造型，边缘做了微小的倒角处理，避免安装过程中划伤操作人员手部，正面屏幕区域做了下沉式台阶设计，能够贴合显示屏边缘，防止光线直射造成的屏幕反光问题，同时也能避免屏幕表面被外物直接刮擦。旋钮位置的开孔与金属旋钮的外径精准匹配，旋钮突出外壳表面的高度经过反复调试，既保证旋转操作时的受力手感，又不会因为突出过多造成意外碰撞导致旋钮损坏。侧边的SD卡插槽开口做了导向斜角处理，插拔SD卡时无需精准对位就能顺利插入，提升日常操作的便捷性。

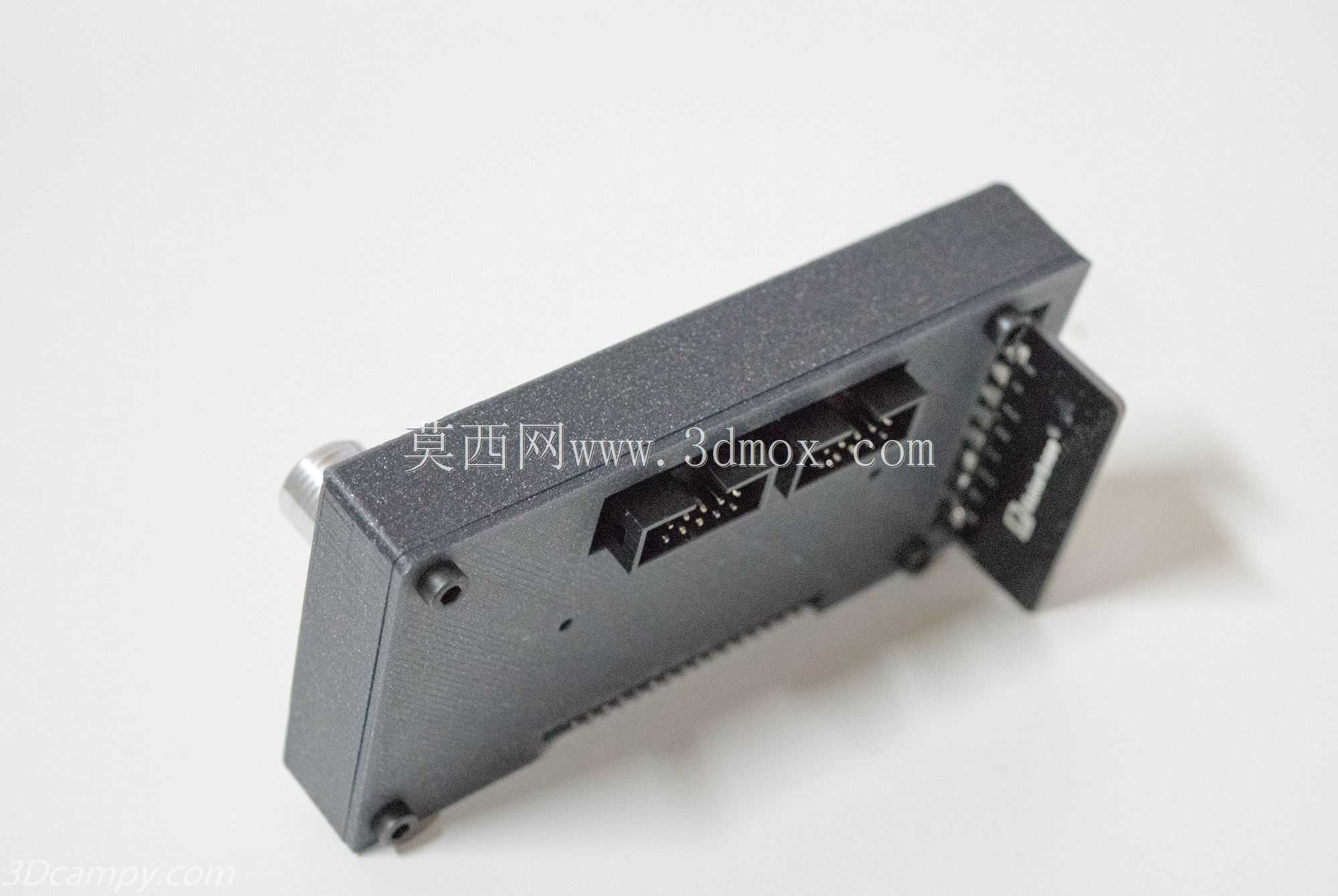

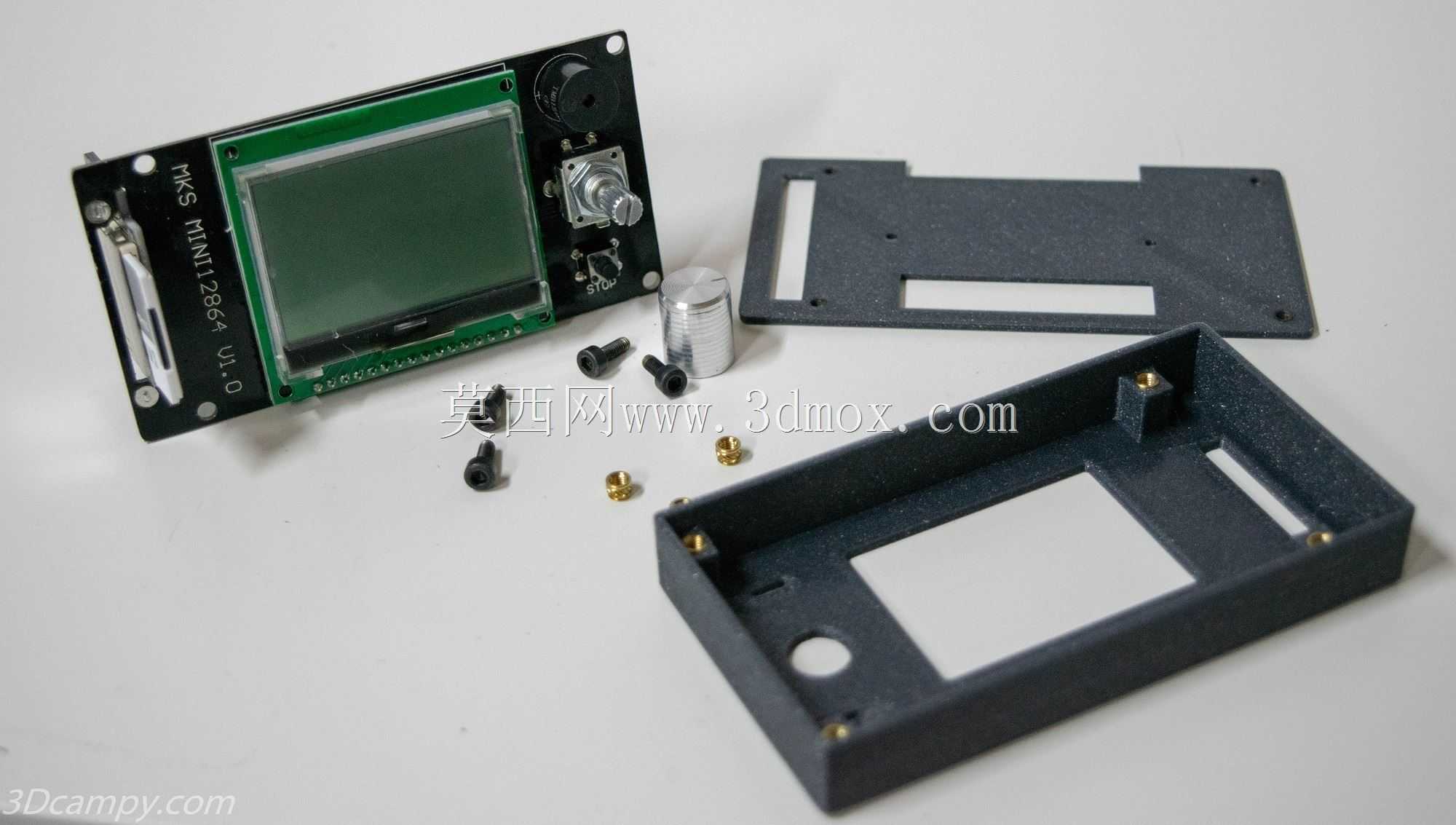

安装边界方面，外壳背部预留了对应显示屏电路板的固定柱位，无需额外打孔就能直接用螺丝将电路板固定在壳体内，外壳四周预留了沉头安装孔，可以通过M3螺丝直接固定在设备的亚克力面板、铝型材框架或者钣金外壳上，长短两个版本的安装孔位保持一致，用户可以根据自身设备的内部空间余量灵活选择版本，不需要重新调整设备面板的开孔尺寸。外壳底部预留了规整的走线槽，显示屏的排线、供电线路可以通过走线槽规整引出，避免线路杂乱堆积在壳体内影响安装，也能防止线路被外壳夹损。外壳表面做了细微的磨砂纹理处理，握持安装时不易打滑，同时也能减少表面指纹残留，长期使用也能保持外观整洁。
