龙门式高压水射流板材加工设备

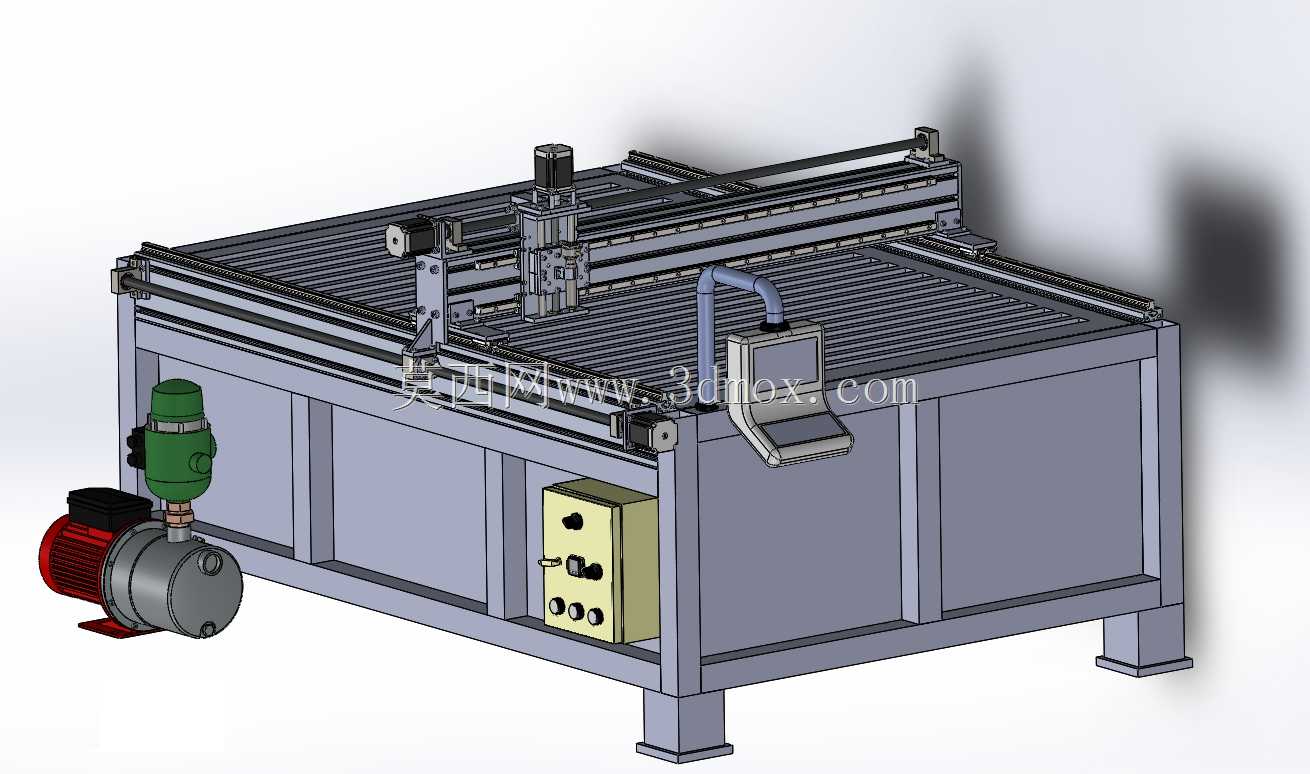

该设备属于高压水射流加工类工业装备，主要面向中小型板材加工车间、广告标识制作工坊、小型五金加工厂的生产场景，可完成亚克力、薄铝板、橡胶板、复合板材等多种材质的平面裁切、异形轮廓加工工序，相比传统刀具裁切不存在刀具磨损问题，加工过程无热变形，对热敏性、易形变材料的加工适配性更强。设备整体采用龙门式双轴移动结构，主体机架采用方管焊接成型后做时效处理，有效降低长期运行产生的结构形变，横向导轨跨距覆盖1.2米加工幅面，纵向行程可达2.4米，可适配常规尺寸的标准板材整板上料加工，无需提前分切，减少工序流转成本。设备左侧外置独立高压泵组，采用电机直驱高压柱塞泵结构，泵组与主机通过高压软管连接，将高压水输送至龙门架搭载的切割喷头处，喷头侧方配套拖链排布水路与控制线路，避免移动过程中管线磨损。机架正面嵌入独立控制电箱，集成电源开关、压力调节旋钮、运行状态指示灯，操作侧搭载悬臂式触控操作终端，操作人员可站在设备侧方直接导入加工路径、调整运行参数，无需往返操控台，操作动线更顺畅。设备底部采用可调式支撑脚座，可根据车间地面平整度调整水平度，保证龙门运行的平面度公差控制在合理范围内，加工台面采用格栅式支撑结构，既可以承载板材重量，又能让加工后的废水、切屑直接下落至台面下方的集水区域，方便后续清理。设计阶段充分考虑了小型加工厂的场地适配需求，整体占地面积控制在3米长、1.8米宽范围内，不需要额外做特殊地基处理，普通硬化车间地面即可安装就位，外接三相电源与常规供水水源即可投入使用，泵组的过滤结构可对进水做初步过滤，避免杂质堵塞高压喷嘴，降低日常维护频次。龙门移动采用伺服驱动配合精密导轨传动，定位精度可满足多数民用、商用板材的加工公差要求，喷头处预留磨料添加接口，后续可升级为磨料水切割结构，拓展对薄钢板、石材等硬质材料的加工能力，设备整体结构模块化程度高，后续维护更换易损件时不需要拆解主体机架，大幅降低运维难度。
