数控手持脉冲发生器手轮结构设计

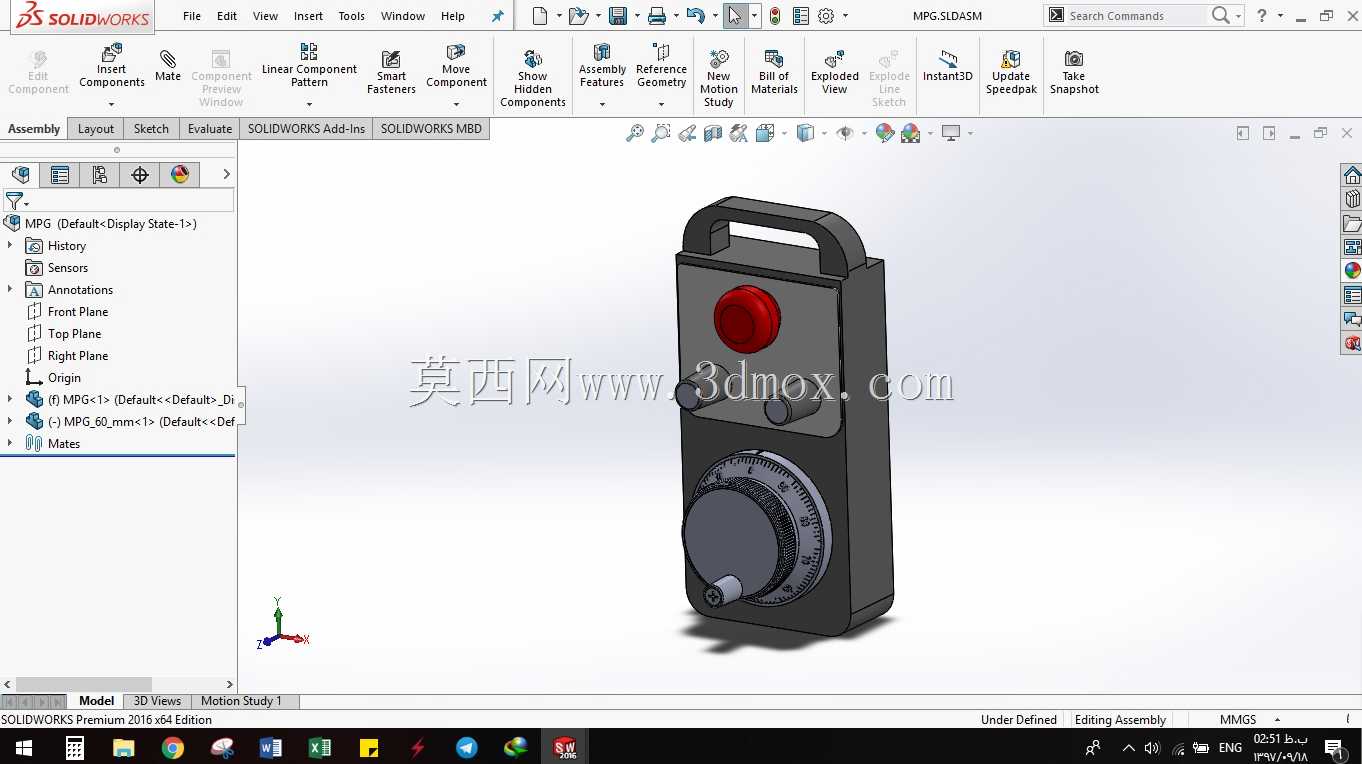

这款手持脉冲发生器是数控加工场景中不可或缺的操作终端部件，主要应用于各类数控铣床、加工中心、数控车床、磨床等机床设备的手动操作环节，也可适配自动化生产线的点位微调工位，在工件装夹找正、刀具长度补偿设置、坐标轴微量进给、首件试切对刀等核心操作场景中承担指令输入功能，操作人员可通过手持该设备远离机床操作面板，近距离观察工件与刀具的相对位置，完成高精度的点位调整，大幅降低近距离操作的安全风险，同时提升微调操作的精准度。

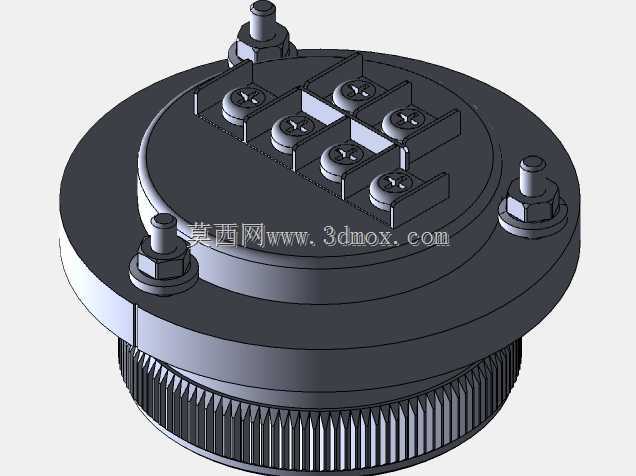

从功能特性来看，该设备集成了急停按钮、轴选开关、倍率调节旋钮与核心手摇脉冲轮，顶部的红色急停按钮采用大尺寸凸起设计，便于紧急状态下快速拍按触发停机，符合机床操作的安全规范；侧面的轴选开关可快速切换X、Y、Z、第四轴等不同进给轴，倍率旋钮支持×1、×10、×100等多档位进给倍率调节，适配粗调快速移动与精调微米级进给的不同需求；下方的手摇轮采用防滑刻度盘设计，每格刻度对应固定脉冲当量，转动阻尼均匀适中，操作时可通过手感清晰感知刻度步进，避免过冲。

设计过程中充分考虑了手持操作的人机工程学需求，整体壳体采用带提手的立式长方体造型，边角做圆弧过渡处理，握持时贴合手掌轮廓，顶部的一体化提手便于设备悬挂收纳与手持移动，整体重量控制在单手可长时间握持的合理区间，不会造成操作疲劳。壳体表面做哑光防滑处理，避免车间油污环境下打滑脱手。内部结构设计上预留了线缆出线的防护结构，接口处做防弯折处理，适配车间频繁拖拽移动的使用场景，所有操作元件的布局符合人手握持时的手指操作范围，常用的手摇轮布置在手指自然下垂可触及的下部区域，急停按钮布置在拇指可快速触碰的上部区域，轴选与倍率开关布置在侧面便于食指操作，无需调整握持姿势即可完成所有操作。

安装与适配边界方面，该手轮的壳体尺寸适配通用机床手持单元的安装挂架，背部预留有固定挂扣的安装位，可直接适配多数现有数控设备的手持站安装支架，无需额外改造安装结构；线缆接口采用通用的航空插头规格，可直接对接主流数控系统的手轮接口，内部电路预留了足够的抗干扰屏蔽空间，可适配车间复杂的电磁环境，避免脉冲信号丢失或误触发。整体结构的密封设计可抵御车间常见的切削液飞溅、粉尘侵入，满足工业加工场景的长期稳定使用需求。
