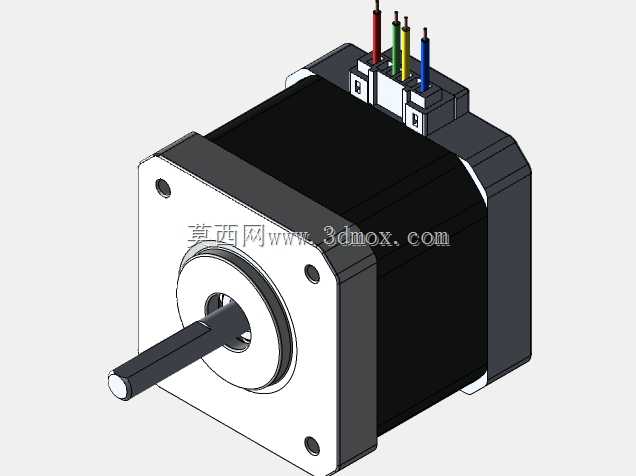

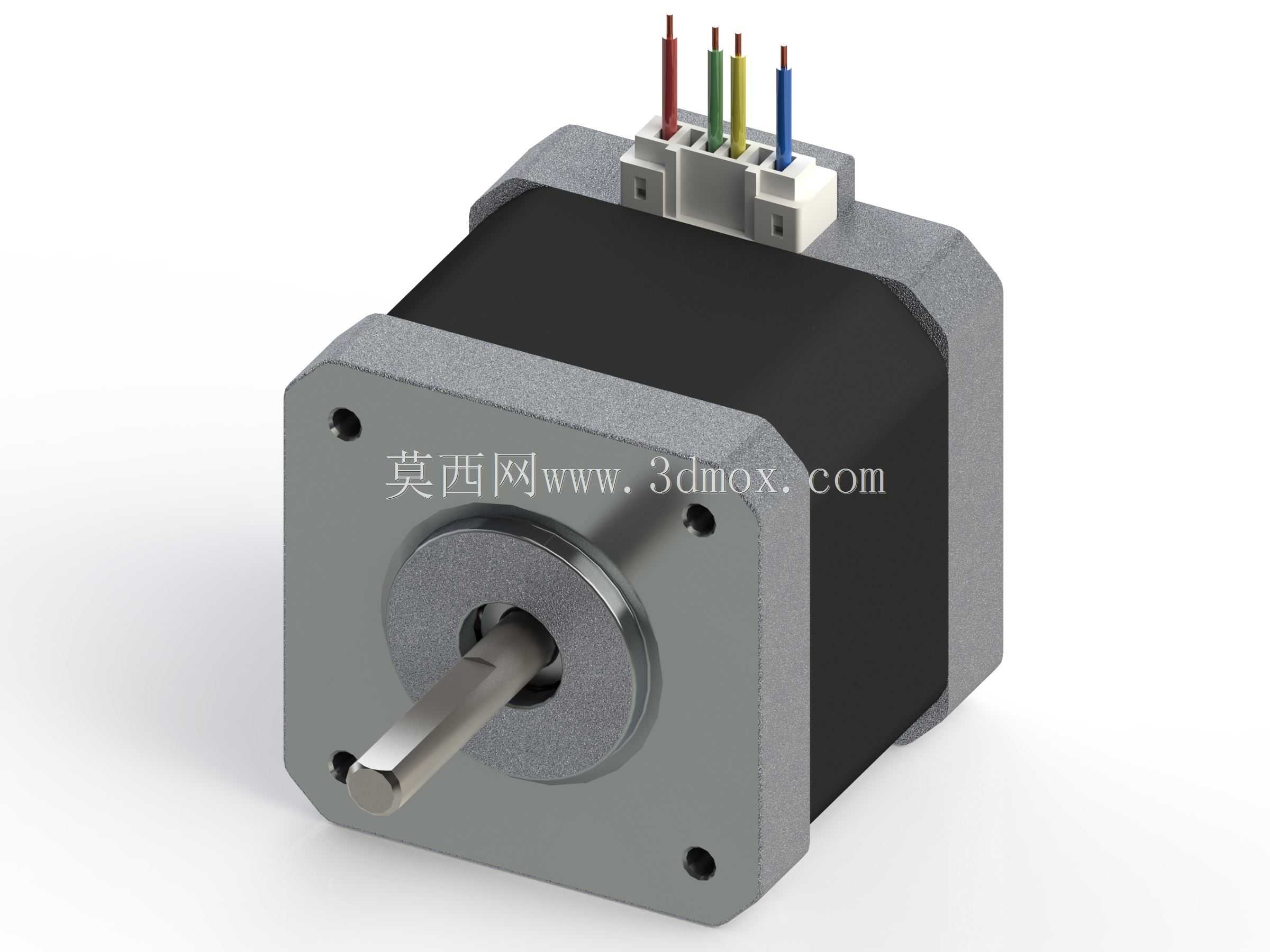

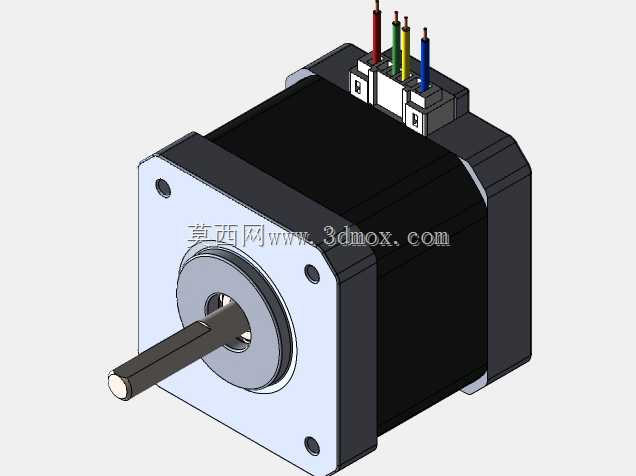

40mm机身规格NEMA17步进电机结构

这款NEMA17规格步进电机是开环运动控制场景中应用极为广泛的动力执行元件，40mm的机身长度在同安装面规格的步进电机产品线中属于中等扭矩输出档位，既不会因机身过短导致输出扭矩不足无法带动常规负载，也不会因机身过长挤占设备内部有限的安装空间，完美适配桌面级数控设备、小型自动化送料机构、3D打印运动轴、智能安防云台调节、小型机械臂关节驱动等对安装尺寸有严格约束的应用场景。从实际使用维度来看，这类步进电机依靠脉冲信号实现角位移的精准控制，每接收到一个驱动脉冲就会转动固定的步距角，无需额外加装位置反馈传感器即可实现低成本的开环定位控制，搭配对应的细分驱动器后还能进一步降低运行振动、提升控制分辨率，在低速运行场景下可以直接输出足够的扭矩带动负载，省去了额外加装减速箱的成本与结构空间。在产品设计层面，这款电机采用了行业标准的NEMA17安装法兰界面，法兰端面为42mm见方的正方形结构，四个安装孔位呈对称分布，安装孔中心距统一为31mm，输出轴采用标准直径的D型切面轴设计，能够与市面上绝大多数同步轮、联轴器、传动齿轮等标准传动配件直接适配，无需额外定制转接零件，大幅降低了设备开发者的选型适配成本。机身主体采用黑色耐高温工程塑料包裹定子绕组，两端端盖与安装法兰采用镀锌压铸铝合金材质加工而成，既保证了整体结构的强度与装配精度，也能通过金属端盖将绕组运行产生的热量快速导出到外界环境中，避免长时间运行出现过热退磁的问题。尾部引出的四根不同颜色的驱动线缆对应两相双极绕组的接线端，不同颜色的线序定义符合行业通用接线规范，开发者无需反复调试线序即可快速完成驱动器与电机的接线工作。从安装边界维度来看，40mm的机身轴向长度搭配方形法兰结构，在设备内部布局时仅需要预留出法兰安装面的固定空间，以及输出轴侧的传动件安装空间即可，机身径向尺寸完全与法兰边界对齐，不会出现额外的结构突出，能够很好地嵌入到紧凑的设备框架内部，适配各类空间受限的小型自动化设备的设计需求。
