龙门式桌面数控雕刻加工设备结构

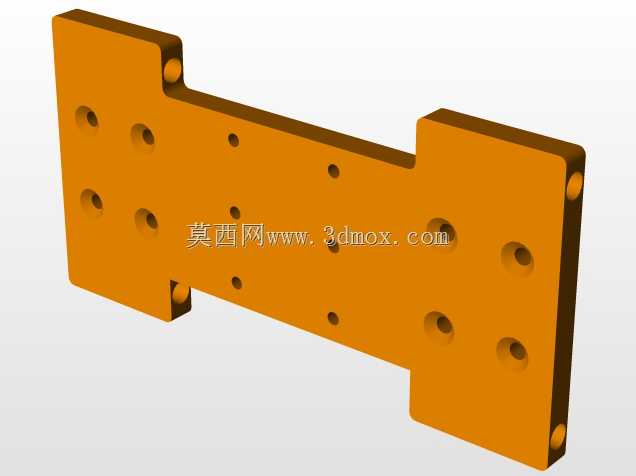

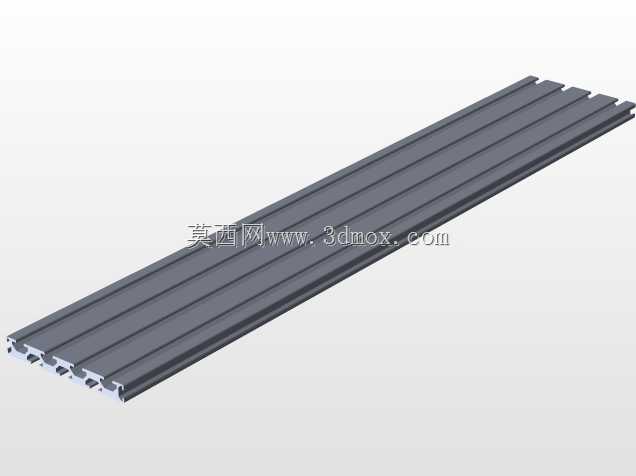

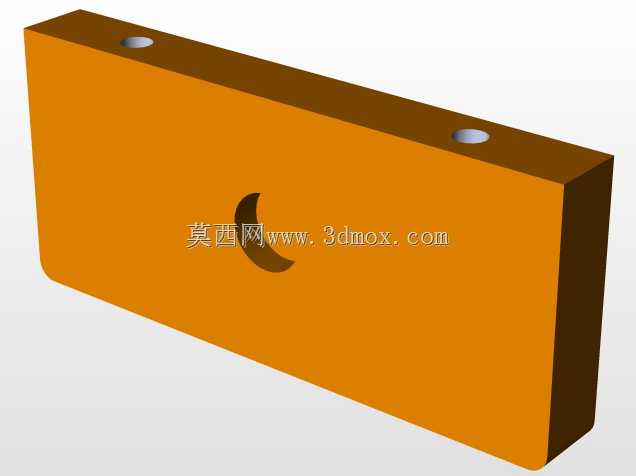

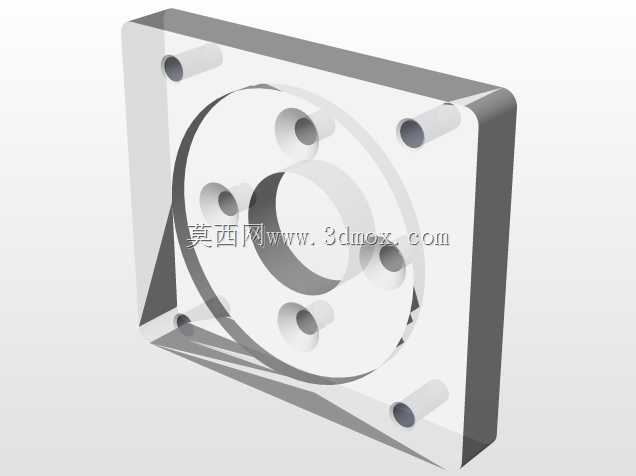

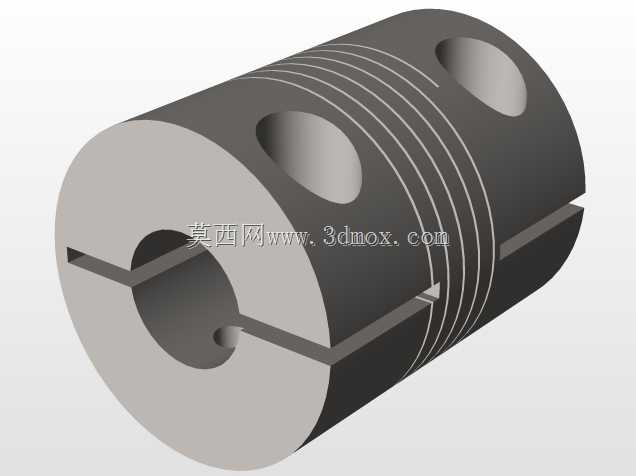

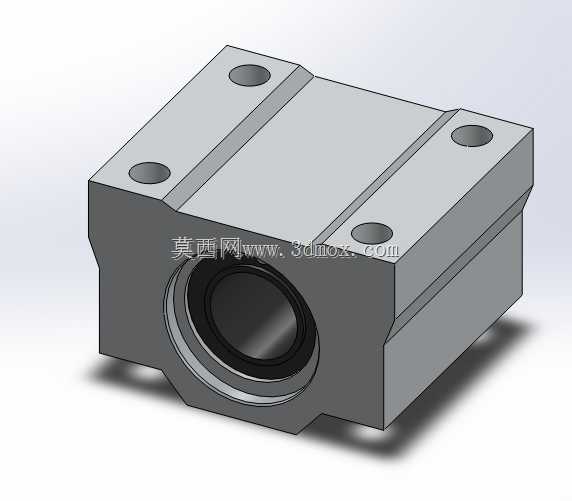

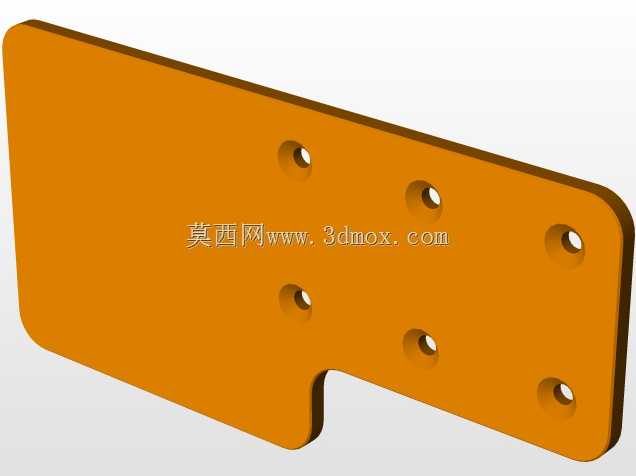

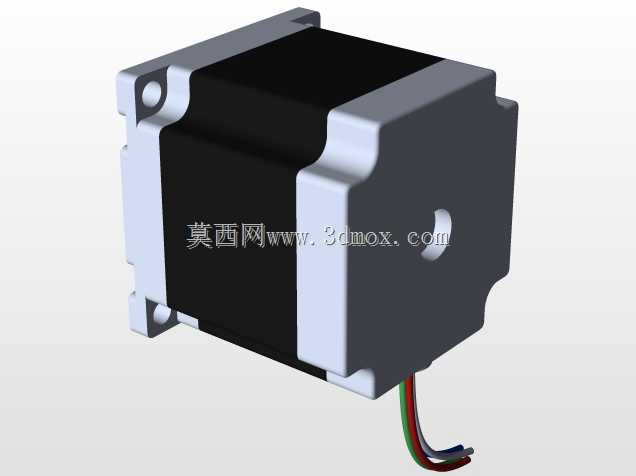

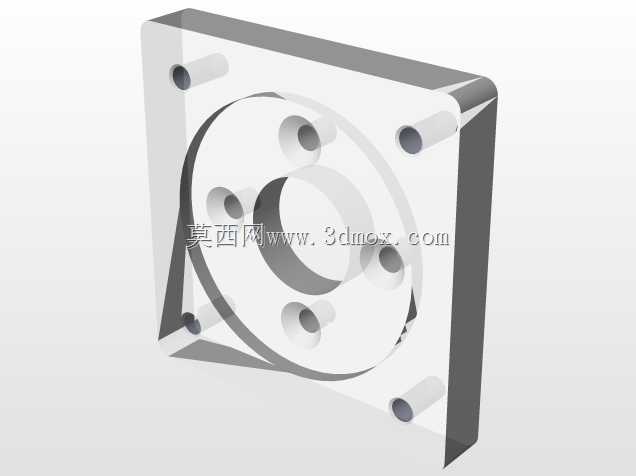

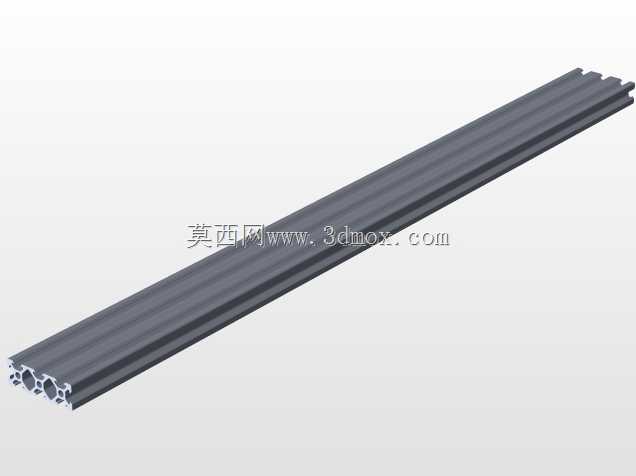

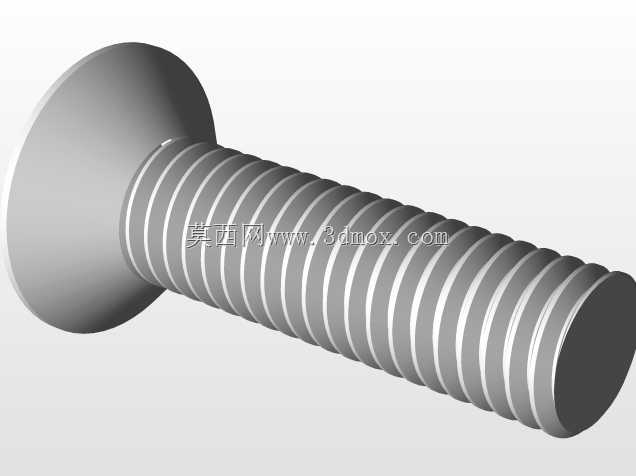

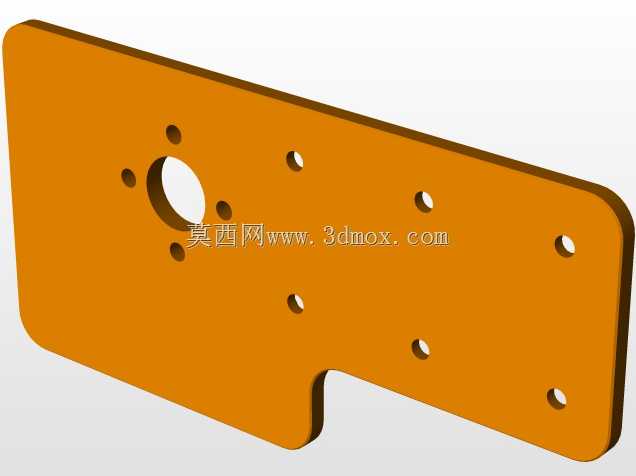

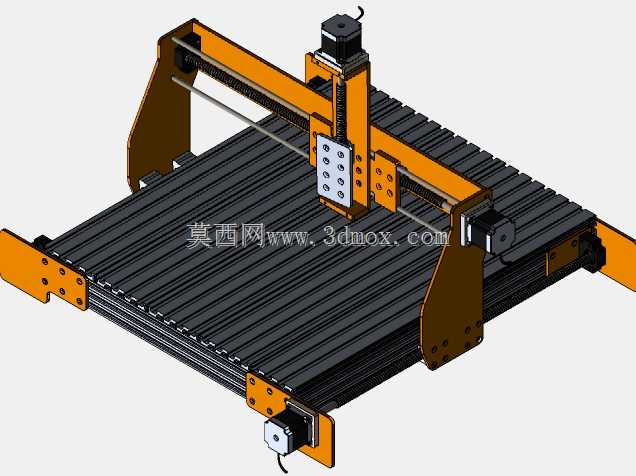

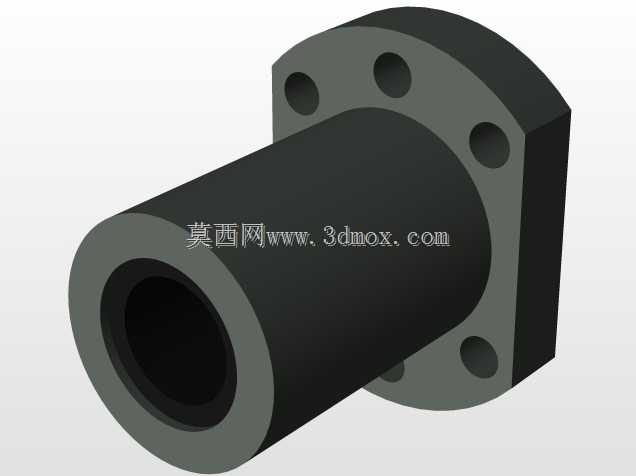

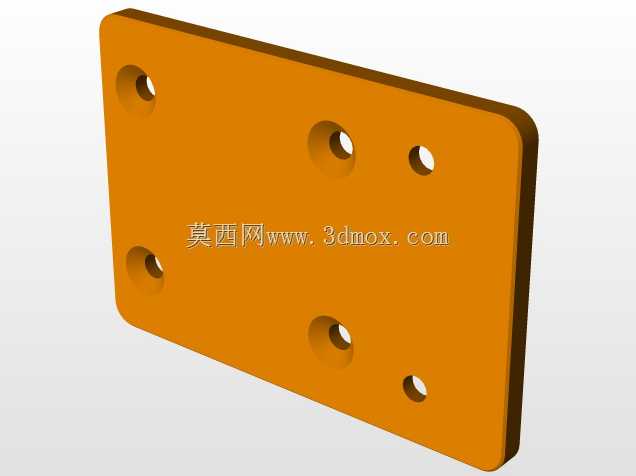

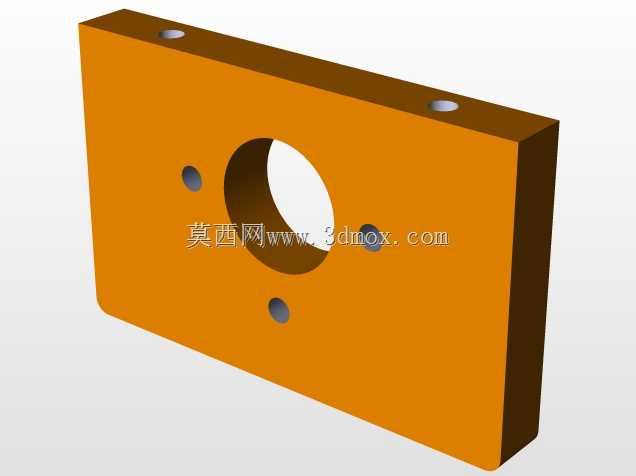

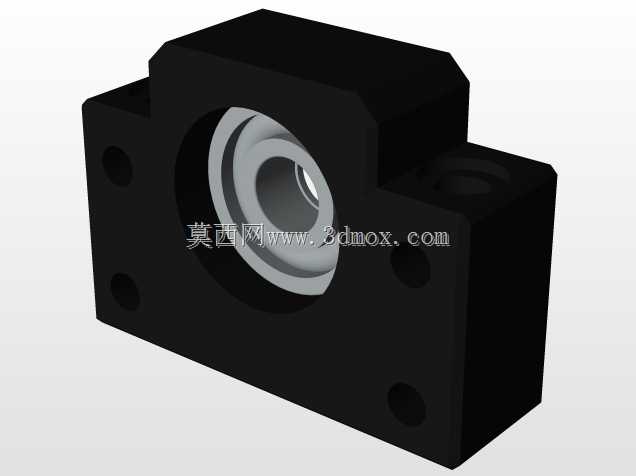

这款龙门式桌面数控加工设备，主要面向小型加工工坊、个人创客工作室、职业院校实训教学场景设计，可覆盖软金属、亚克力、密度板、PCB电路板等多种材质的平面雕刻、铣削、钻孔作业，能够满足小批量定制化零件加工、文创产品雕刻、教学实训操作等多元使用需求。设备整体采用经典龙门动梁式结构布局，加工台面采用平行排布的铝型材作为承载基底，既保证了台面的整体平面度，又预留了T型槽安装空间，方便用户根据加工需求快速装夹不同尺寸的工件，适配多类型夹具的安装固定。传动部分采用精密直线光轴搭配丝杠的传动组合，X轴方向双端支撑光轴保证龙门横梁移动的直线度，Y轴传动沿台面两侧纵向布置，Z轴主轴滑台采用垂直导向结构，三个运动轴均搭配步进电机作为动力输出，可实现精准的位移控制，保证加工过程中的进给精度。机架两侧的立式支撑臂采用折弯钢板加工成型，通过螺栓与底部型材框架刚性连接，兼顾结构强度与组装便捷性，整体机架的安装边界控制在桌面级设备的合理尺寸范围内，无需额外的大型安装场地，普通工作台面即可完成放置固定。设计过程中充分考虑了个人DIY组装的可行性，所有零部件均采用市面通用标准件，支撑件、连接件的加工难度低，用户可根据自身加工需求调整各轴的有效行程，拓展加工幅面，主轴安装位预留了通用装夹接口，可根据加工材质的不同更换对应功率的主轴电机，适配不同的切削负载需求。设备的电气元件安装位均做了预留设计，步进电机的走线沿型材槽内布置，既避免加工过程中切屑、冷却液对线路的损伤，也让整体外观更加整洁规整。整体结构在保证刚性满足小型加工需求的前提下，尽可能压缩了整体自重与占地面积，兼顾了实用性与组装便捷性，既适合作为小型加工生产的作业设备，也适合作为数控原理学习、机械结构实践的实训载体，能够帮助使用者快速理解数控加工设备的运动逻辑与结构组成。
