Jeep牧马人中控台超低音扬声器固定收束结构

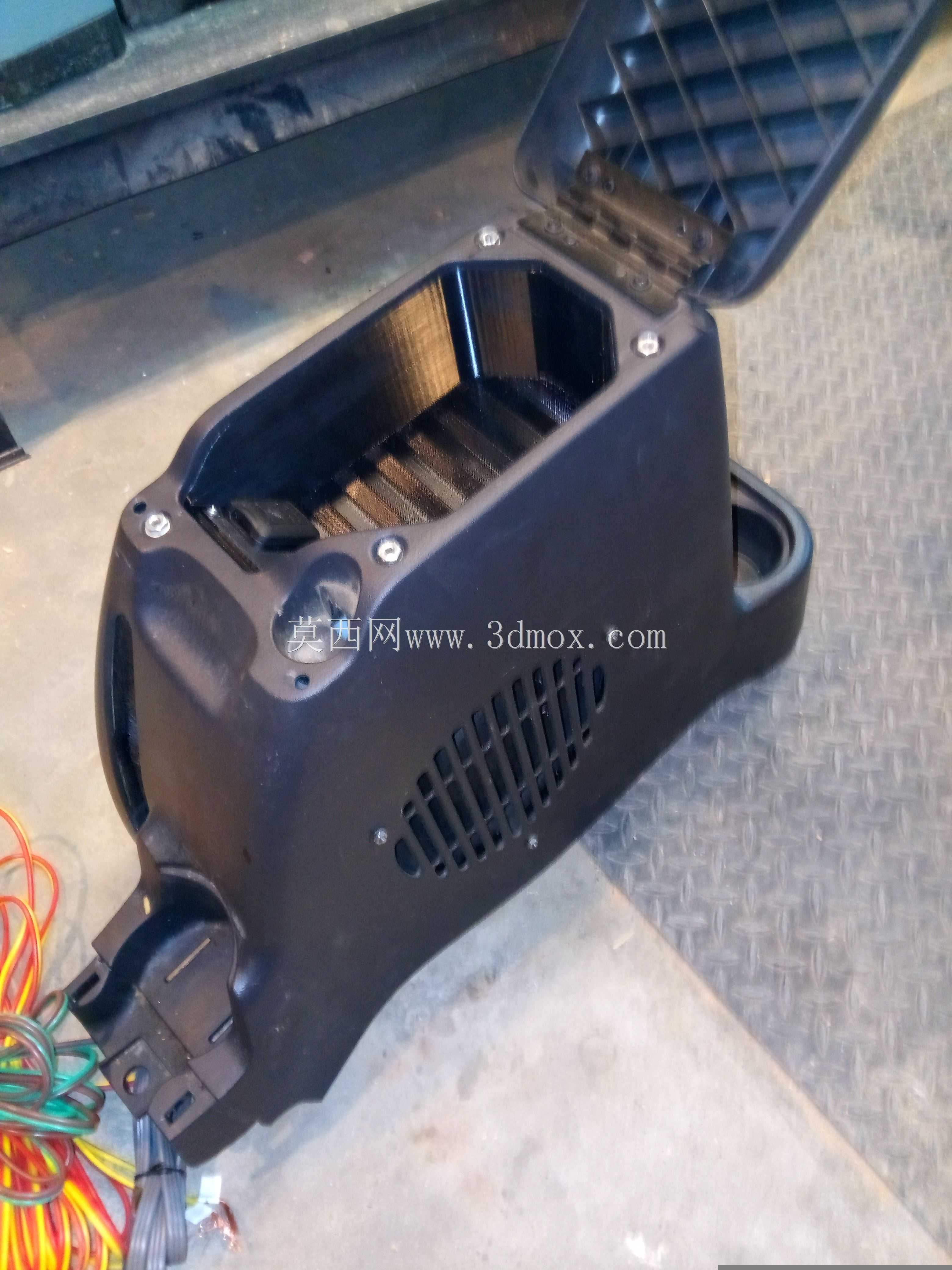

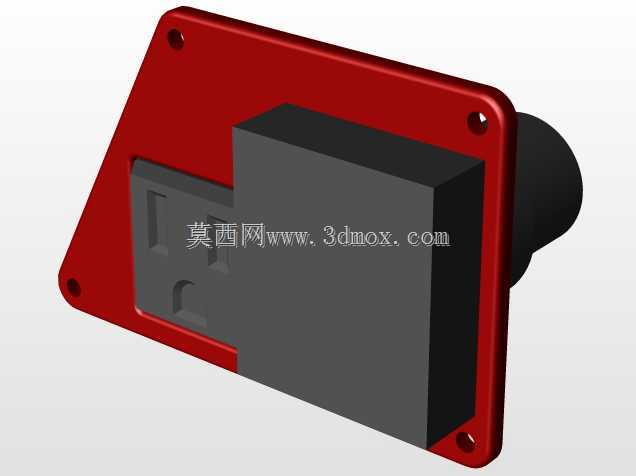

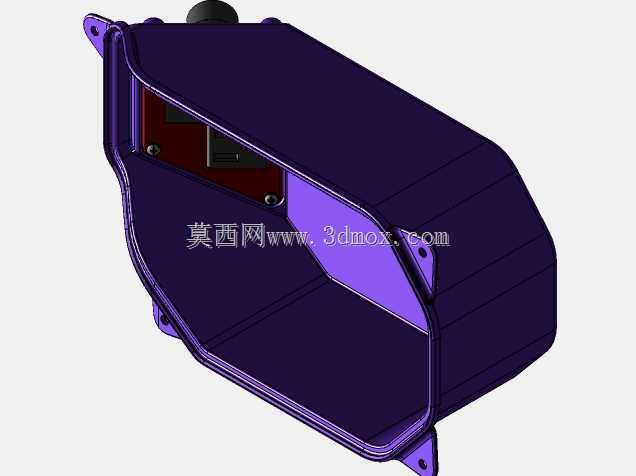

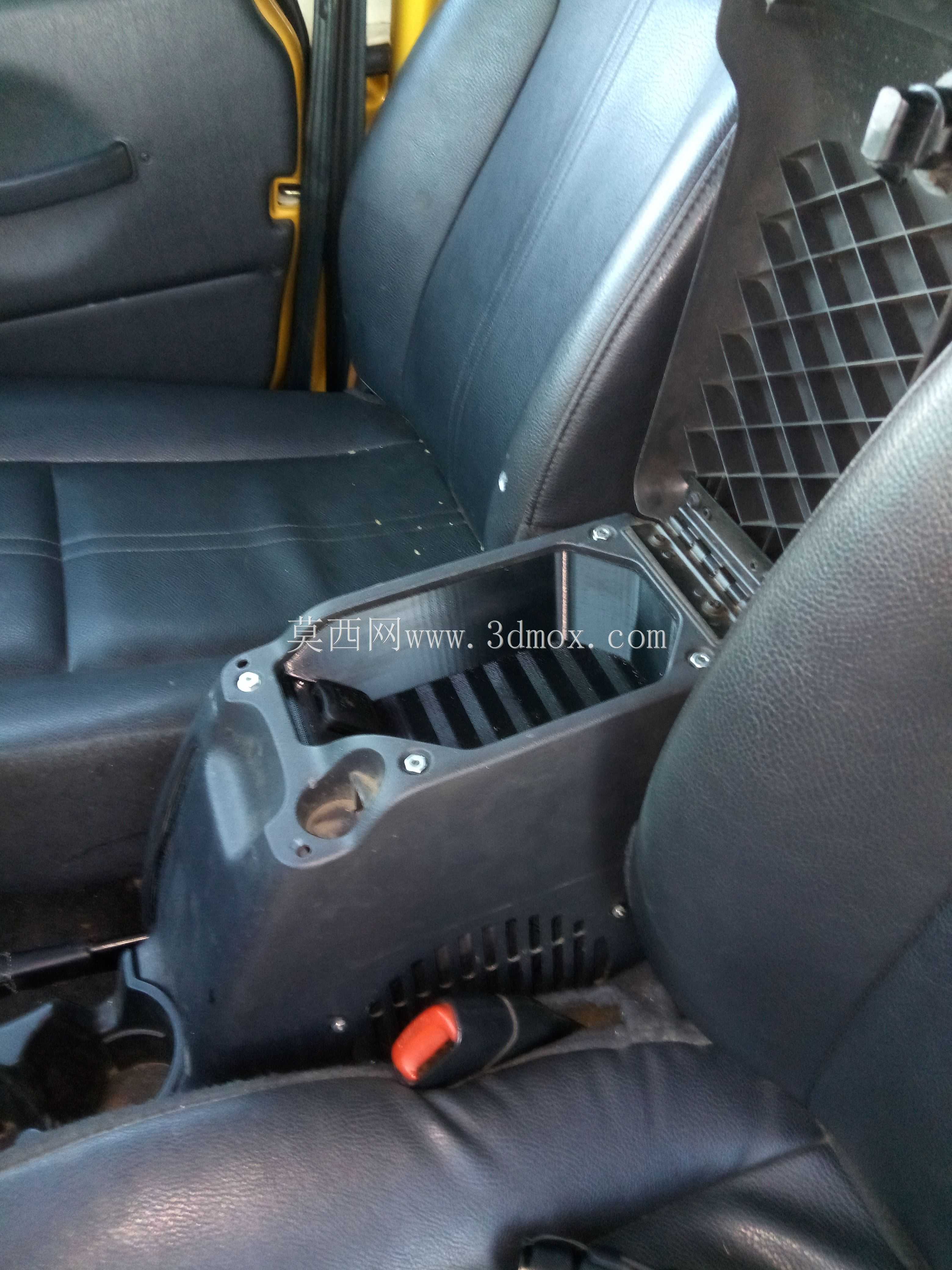

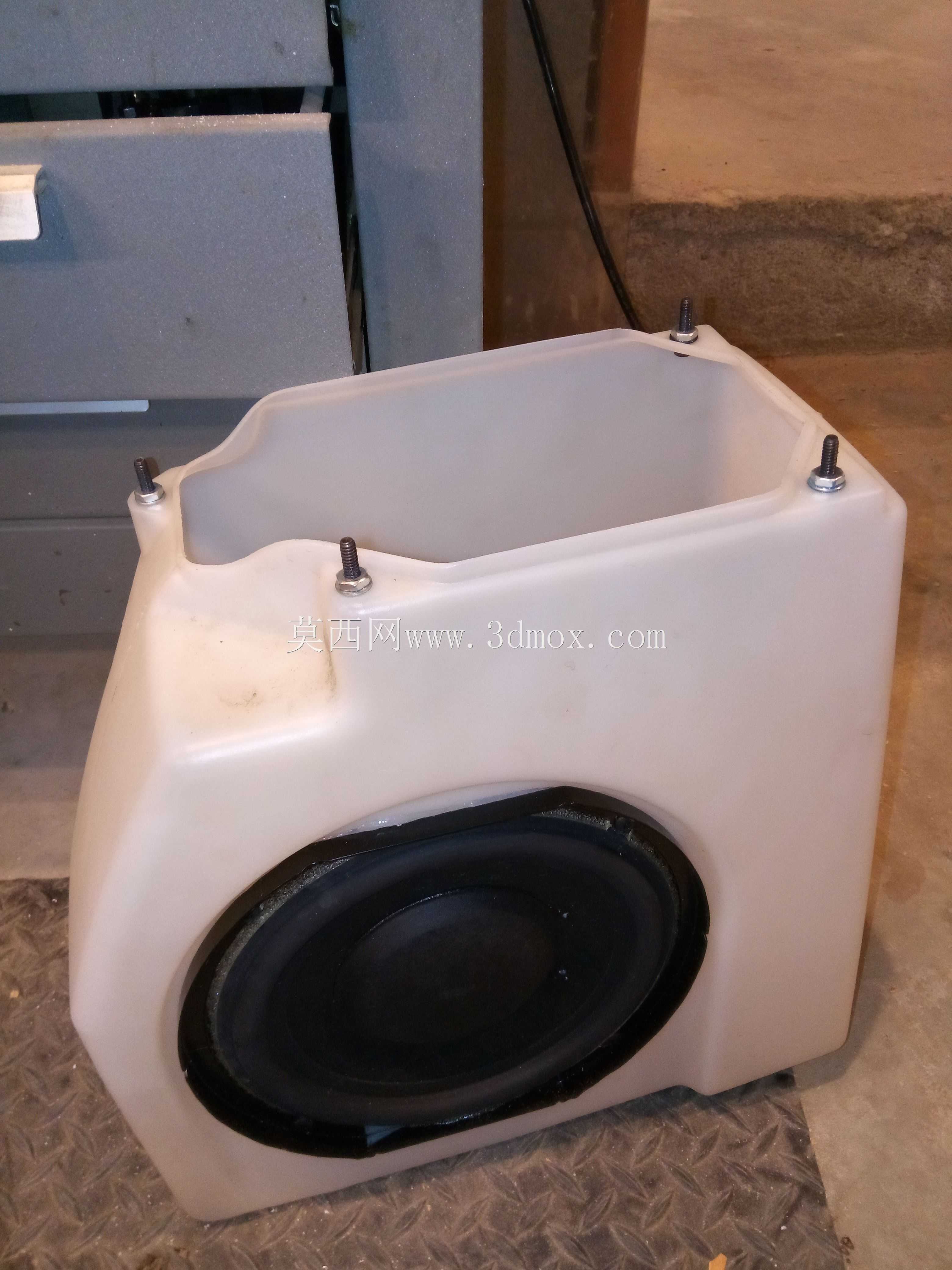

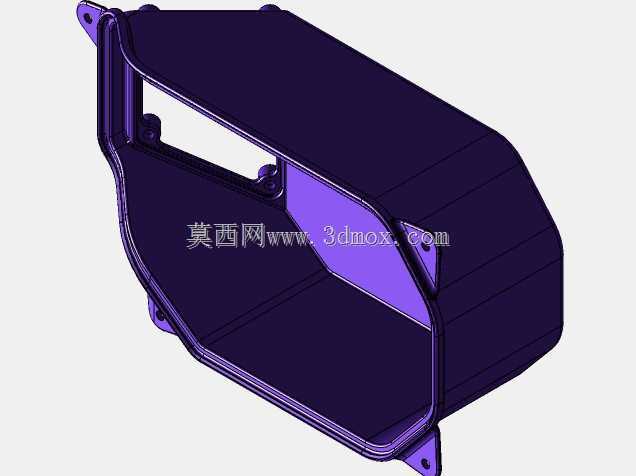

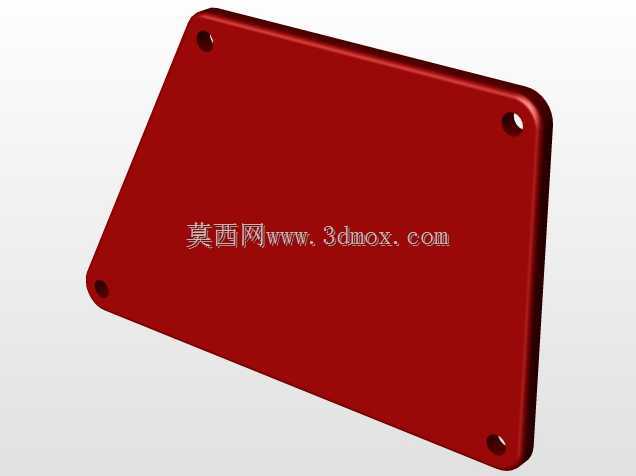

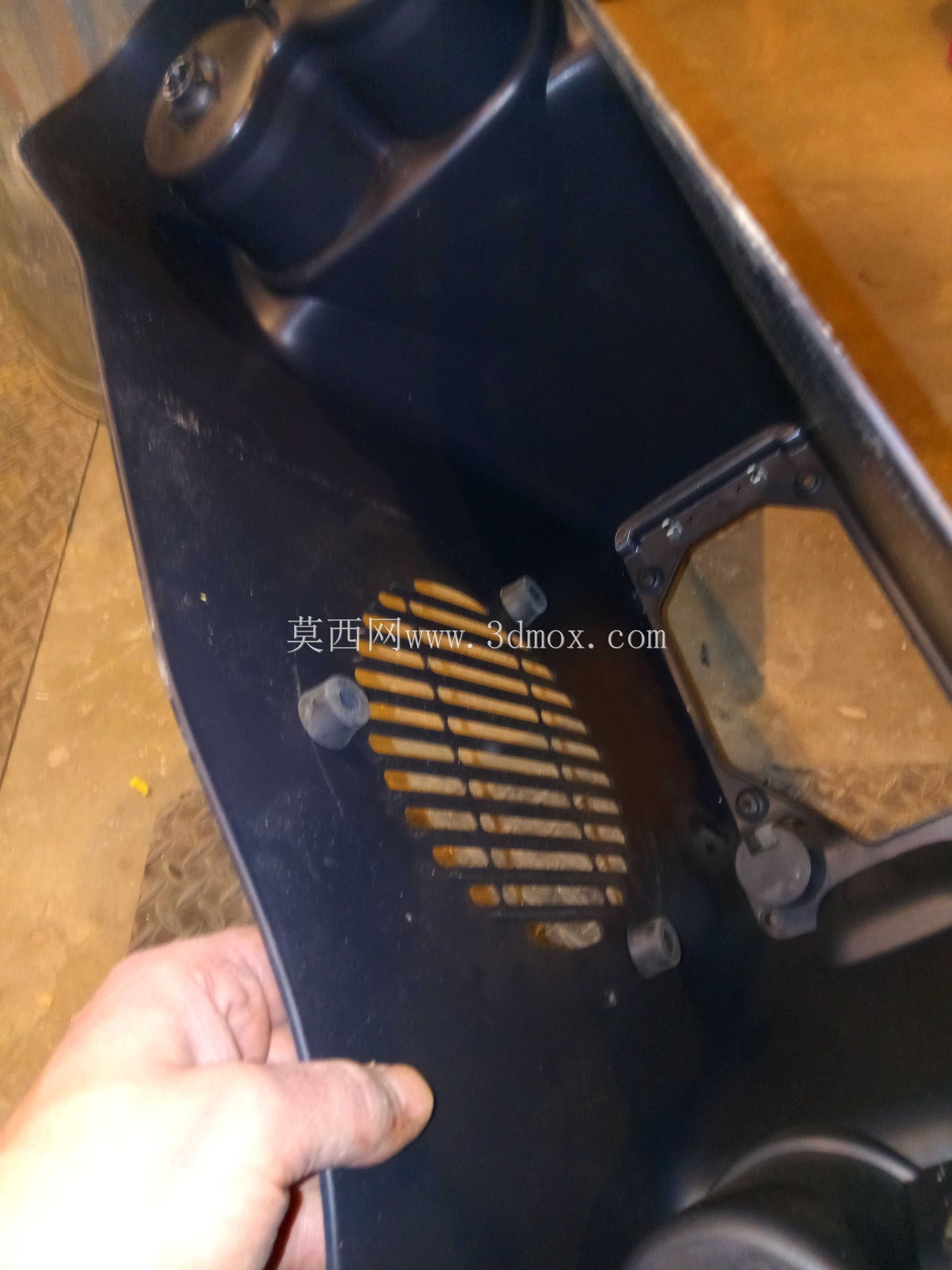

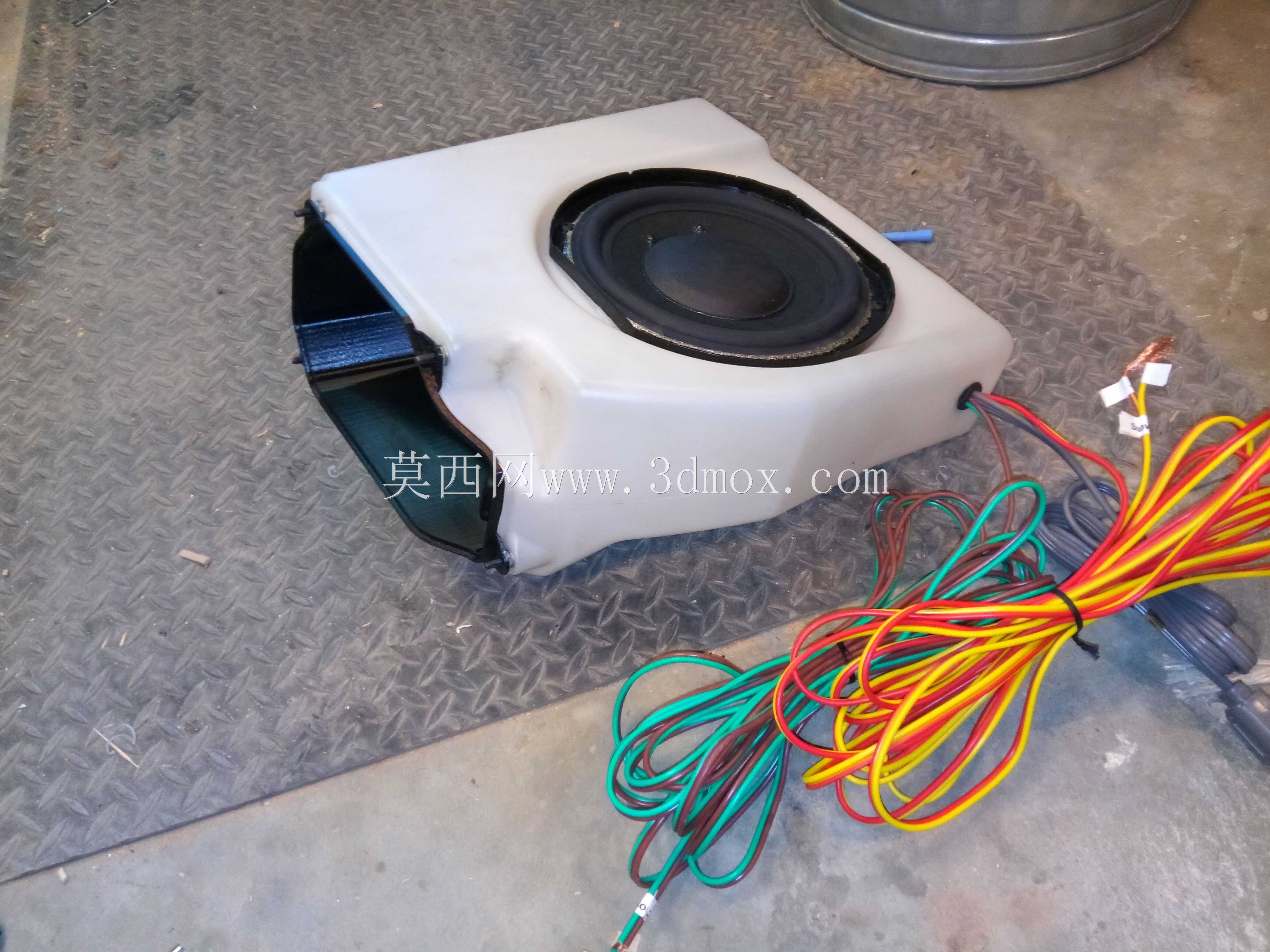

在硬派越野车型的内饰音响升级场景中，原厂中控台往往未预留超低音扬声器的安装空间，多数越野爱好者在自行加装低音单元后，会面临线束杂乱、单元固定不稳、越野颠簸路段出现异响甚至部件移位的问题，这套结构正是针对Jeep TJ系列牧马人车型的定制化改装解决方案。该结构的核心用途是为后期加装在中控台开孔内的超低音扬声器提供稳定的安装承托，同时完成线束与周边部件的收束规整，避免改装后出现内饰干涉、部件松动的问题，适配越野场景下高频颠簸的使用需求。从功能特性来看，这套结构充分考虑了牧马人原厂中控台的内部空间边界，没有采用裁切周边塑料饰板的破坏性方案，而是通过结构自身的造型优化，将收束尾段向中控台内部箱体方向下推，充分利用原厂闲置的内部空腔，最大程度保留了原厂内饰的完整性，同时避免了改装部件与中控台内部原有线束、通风管路的干涉。设计过程中重点匹配了原厂中控台的安装点位，由于原厂中控台内部的固定箱体采用铆钉连接结构，后期改装无法直接复用原有固定位，因此在结构对应位置设计了适配10-24×0.75英寸规格螺丝的安装孔位，同时预留了垫片安装余量，确保将整个总成装回原车时，能够获得足够的锁紧力，即使在高强度越野的颠簸工况下，也不会出现结构松动、异响的问题。结构整体外形完全贴合中控台开孔的轮廓边界，安装后与周边内饰表面齐平，不会突兀突出影响中控台的整体视觉效果与日常操作。结构配套设计了两款面板方案，其中一款集成了120VAC插座与附加插座，能够满足越野场景下的外接用电需求，另一款为空白面板，可根据用户的使用需求灵活选择。整套结构的安装边界完全控制在原厂中控台的内部空腔范围内，不需要对周边的座椅、换挡机构、手刹部件等进行任何调整，安装流程简单，同时所有固定点位都做了应力分散设计，避免长期使用后对原厂中控台塑料部件造成应力损伤，兼顾了改装实用性与内饰完整性，非常适合牧马人车主进行音响升级与内饰功能拓展使用。
