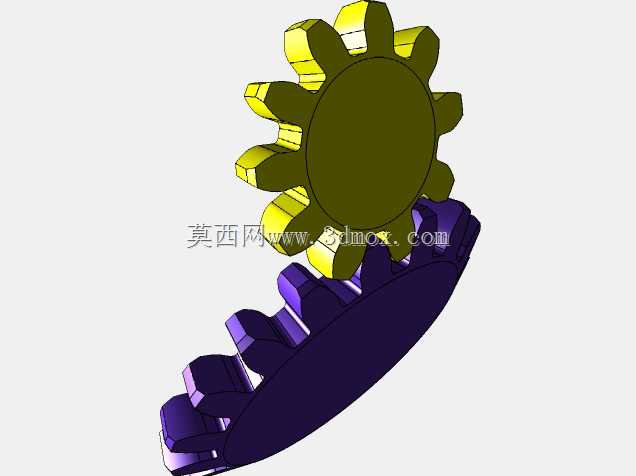

参数化锥齿轮啮合传动结构设计

锥齿轮作为相交轴传动场景下的核心传动部件，广泛应用于差速器、机床主轴传动箱、农业机械动力输出单元、工业机器人关节转向模块等需要改变动力传输方向的机械结构中，能够在两轴呈相交角度的工况下稳定传递旋转扭矩，适配不同空间布局下的动力传导需求，是通用机械传动系统里不可或缺的基础零件。本次设计的锥齿轮副采用参数化驱动的设计逻辑，通过将齿部参数、轴角、齿厚、齿数等核心设计变量设置为可调整的表达式，能够根据实际传动比、安装空间的需求快速调整齿轮的各项尺寸，无需重复从零开始建模，大幅提升同类型不同参数锥齿轮的设计迭代效率，适配多场景下的定制化传动需求。在功能特性层面，该锥齿轮副采用渐开线齿形设计，啮合过程中齿面接触均匀，传动过程平稳，能够有效降低运转过程中的冲击与噪音，齿部结构经过参数化校验，啮合间隙控制在合理区间，既可以避免间隙过大导致的传动回程误差，也能防止间隙过小造成的齿面磨损加剧，适配中低速、中等扭矩的传动工况。设计过程中首先确定两传动轴的相交轴角作为基础边界，再根据目标传动比匹配两个齿轮的齿数参数，通过表达式联动控制齿顶高、齿根高、分度圆锥角等核心齿形参数，确保参数调整过程中齿形始终符合啮合原理，不会出现齿形干涉、无法装配的问题。在安装边界层面，该锥齿轮副的安装基准面为齿轮背锥端面，轴心线相交于分度圆锥的公共顶点，安装时需要保证两轴的轴角与设计值一致，轴向定位尺寸匹配齿轮的安装距参数，确保啮合位置处于齿面的合理接触区域，避免出现偏载导致的齿面局部磨损过快问题。齿轮的轮毂部分预留了标准轴孔与键槽的设计空间，可根据配套轴的直径调整轴孔尺寸，适配不同直径的传动轴安装需求，整体结构紧凑，能够在有限的安装空间内实现动力的转向传输，可直接用于传动系统的方案验证、装配干涉检查以及后续的工程图导出加工。
