设备侧装式IEC电源输入接口结构

　　这类侧装式IEC电源输入接口，常见于各类工业电子设备、测试仪器以及小型工控装置的机身侧部，承担着设备外部交流电源输入的核心接驳功能，区别于常规后置式安装的插座结构，侧装布局更适配需要在设备侧面完成电源接驳、避免后部走线干涉的应用场景，比如桌面式测试仪器、便携工业检测设备、侧走线的机柜内置模块单元，都常采用这类安装形式的接口来优化整机的走线布局。从实际使用的角度看，这类接口的核心功能是实现标准化的交流电源输入接驳，匹配通用的IEC电源线缆，无需定制专用接插件，设备端的电源接入可以直接采用市售标准线材，大幅降低后期运维的配件替换成本。

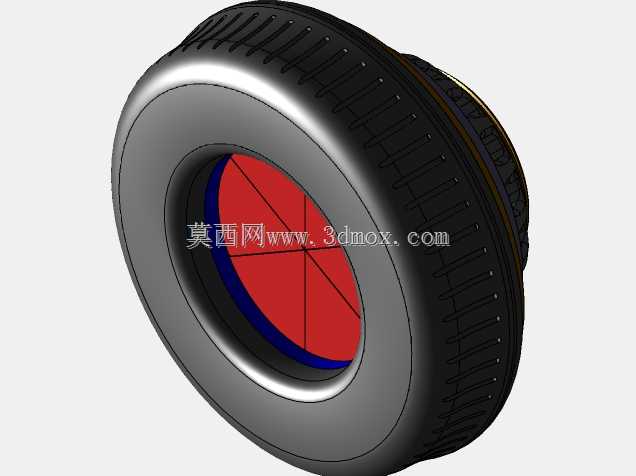

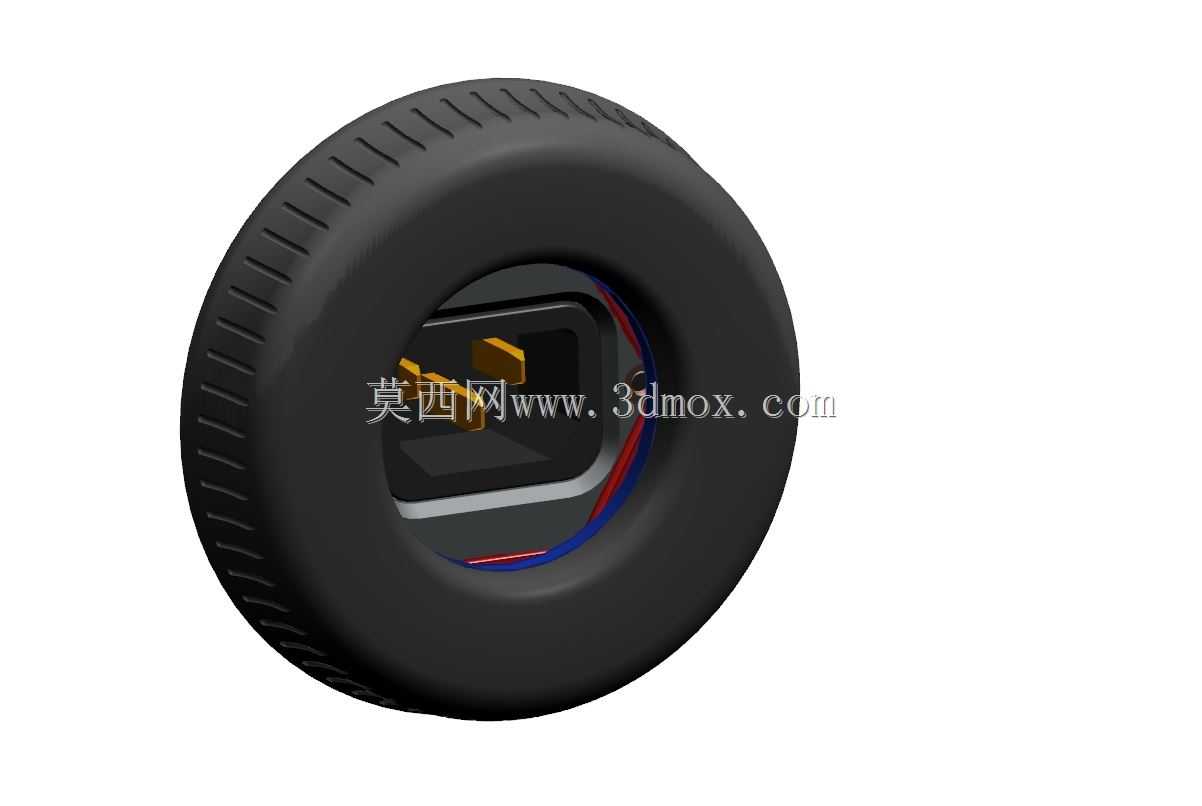

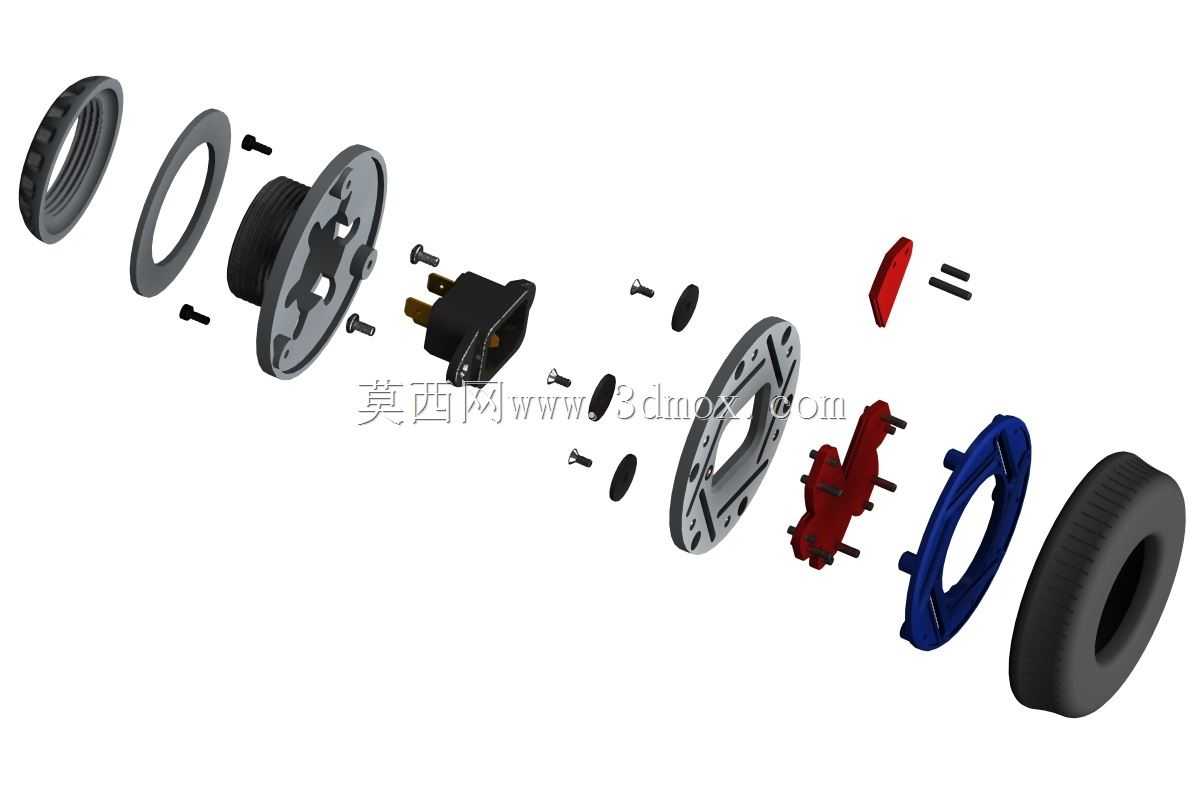

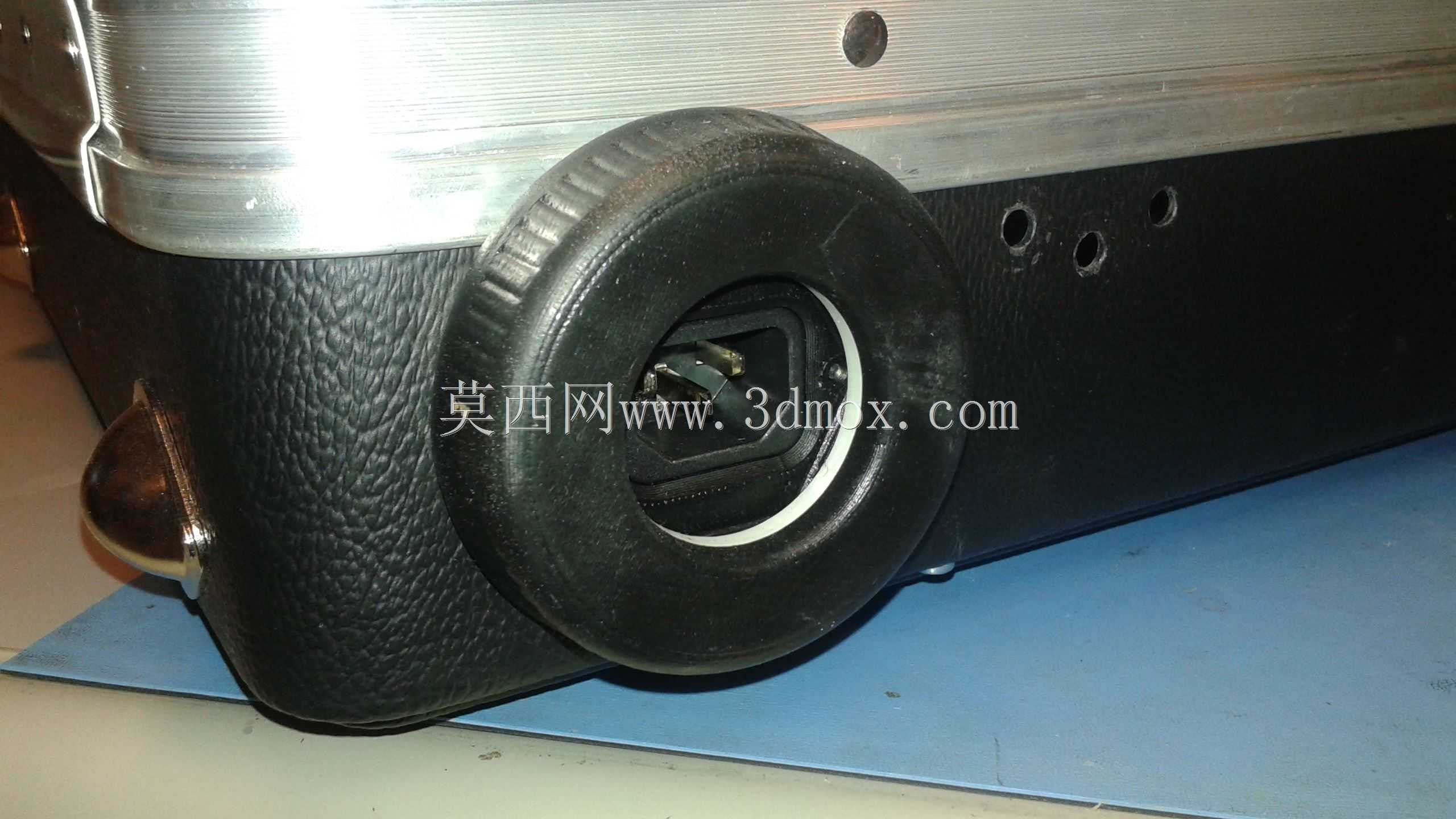

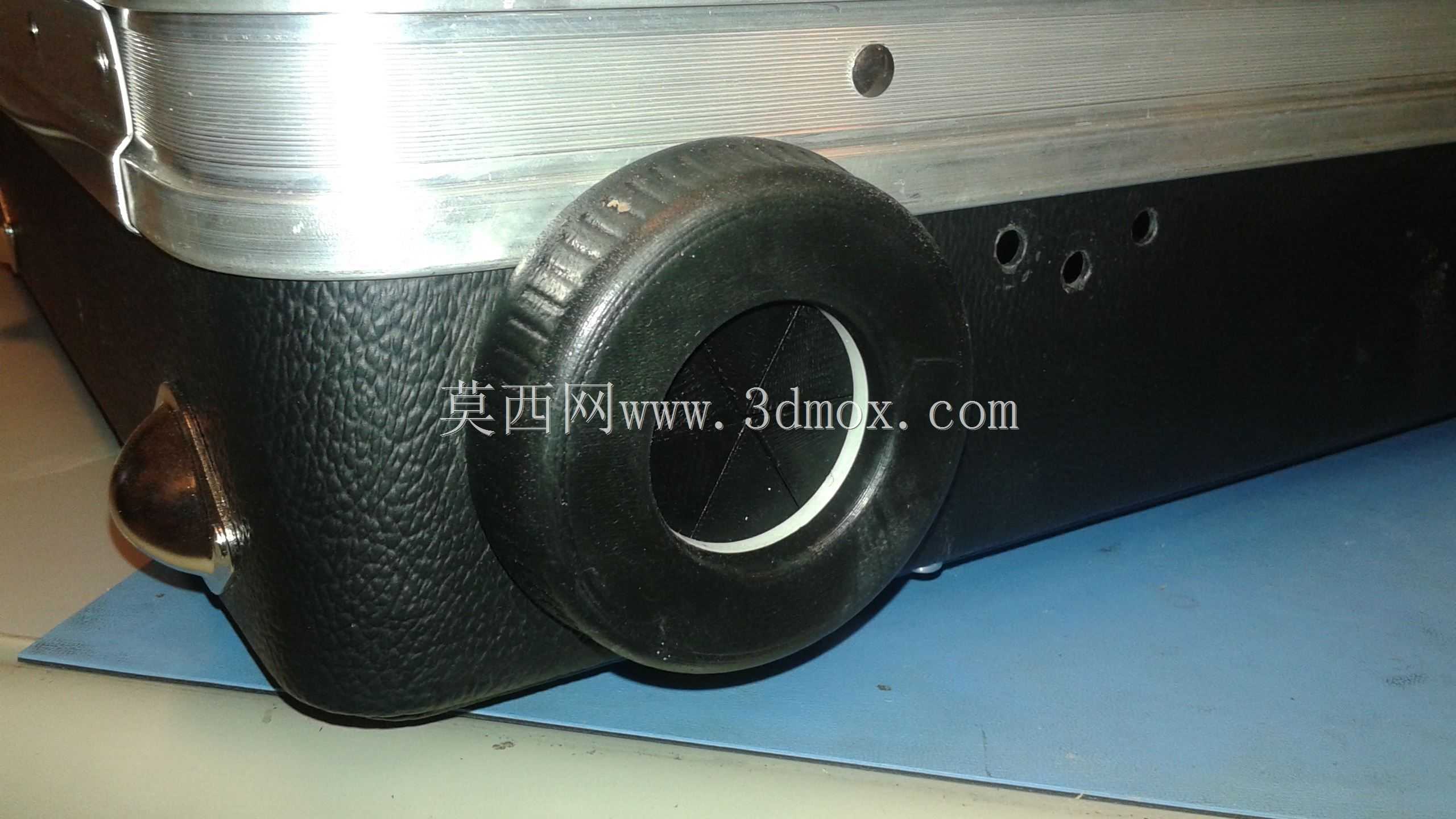

　　接口本身的结构设计需要兼顾安装固定的可靠性、接驳后的接触稳定性，以及和设备外壳的装配公差匹配，从结构上看，该接口采用嵌入式侧装设计，接口外圈设置有橡胶密封防护圈，能够在接口安装到位后，填充接口与设备外壳安装孔之间的间隙，既可以阻挡日常使用环境中的灰尘、飞溅液体从安装缝隙进入设备内部，也能抵消设备运输、工作过程中产生的小幅振动，避免接口固定结构出现松动。接口的安装边界需要匹配设备外壳的开孔尺寸，安装孔的直径需要和接口外圈的橡胶圈外径形成过盈配合，过盈量控制在0.3-0.8mm区间，既可以保证安装时的压装顺畅度，也能确保密封防护的效果；接口的嵌入深度需要和设备外壳的壁厚、内部电源模块的安装位置匹配，避免接口插入后和内部的电源板、布线结构产生干涉，接口的接线端朝向需要适配内部走线的方向，减少电源线的弯折半径，避免线材长期处于大角度弯折状态出现线芯断裂的问题。在设计这类接口结构的时候，首先要确认接口的额定载流参数，匹配设备整机的最大输入功率需求，接触弹片的材质需要选用弹性、导电性优异的铜合金材料，表面做镀镍处理提升抗氧化能力，保证长期插拔使用后的接触可靠性，避免接触电阻过大导致的接头发热问题。接口的固定结构除了外圈橡胶圈的卡合之外，还需要在内部设置辅助固定的卡扣或者螺丝柱，当设备需要经常移动、电源线插拔频次较高的时候，辅助固定结构可以分担插拔过程中产生的轴向力，避免接口从安装孔中被带出。

　　接口周边的外壳结构需要做下沉式设计，让接口端面略低于设备外壳表面0.5-1mm，避免设备放置、移动过程中外部磕碰直接作用在接口端面上，导致接口变形损坏；同时接口周边需要预留足够的插拔操作空间，保证电源线插头可以顺利插入、拔出，不会被周边的外壳结构、其他外接接口干涉操作。从实际装配的角度，这类侧装接口的安装工序需要在设备外壳整体成型、表面处理完成之后进行，安装时先将接口的接线端和内部电源模块的输入线完成压接或者焊接，确认接线牢固、线序正确之后，再将接口从外壳内侧对准安装孔压入到位，扣合辅助固定卡扣或者锁紧固定螺丝，之后再完成接口周边的布线整理，将线材用扎带固定在机身内部的线卡上，避免线材晃动触碰接口的金属带电部分。

　　在日常使用场景中，这类接口需要承受至少上千次的插拔循环，所以结构设计时需要考虑插拔寿命的要求，接口内部的弹片需要设置合理的弹性形变量，既可以保证插头插入后有足够的加持力，避免插头受外力拉扯轻易脱落，也不会因为加持力过大导致插拔操作过于费力，同时弹片的根部需要做圆角过渡处理，避免长期形变出现应力断裂的问题。另外，接口的接地引脚需要比火线、零线引脚更长，保证插头插入时接地端先接通，拔出时接地端后断开，满足电气安全的设计要求，即使设备出现漏电情况，也能通过接地回路将电流导入大地，保障操作人员的使用安全。对于应用在有一定防护要求场景下的设备，这类带橡胶密封圈的侧装IEC接口，还可以配合带防水盖的电源线插头，实现更高等级的防护能力，适配车间多尘、有少量液体飞溅的使用环境，拓展设备的适用场景。
