微型无人机两轴舵机云台结构设计

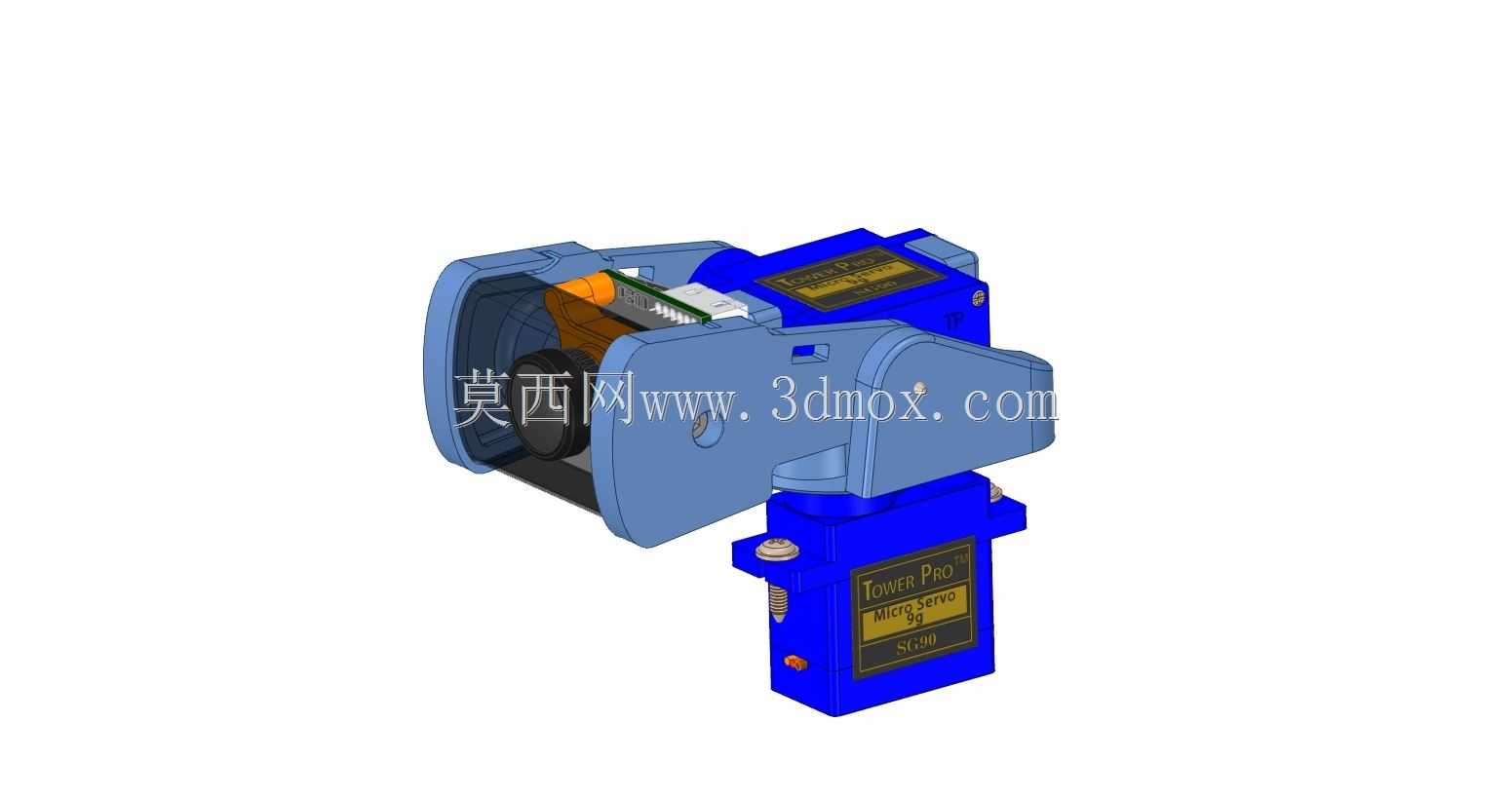

该结构为适配微型航拍场景的两轴云台装置，主要搭载于小型穿越机、微型固定翼飞翼等轻量化航空载具上，核心作用是为机载微型运动相机提供稳定的拍摄姿态补偿，抵消载具飞行过程中产生的俯仰、偏航方向的抖动与姿态偏移，保障航拍画面的清晰度与流畅度。整套结构采用上下分层的布局设计，下层为驱动俯仰与水平转动的9g规格微型舵机，上层为相机容纳舱与传动连接结构，整体采用轻量化的工程塑料材质加工，在保证结构强度的前提下尽可能压缩整体重量，避免给载具带来过多的负载负担，适配微型无人机有限的载重能力。在功能设计上，该云台通过两个独立舵机分别控制水平方向的全景转动与垂直方向的俯仰角度调节，舵机输出轴直接与云台支架刚性连接，传动路径短、虚位小，能够快速响应飞控系统传输的姿态修正信号，实时调整相机的拍摄角度，既可以在载具机动过程中保持镜头指向稳定，也支持使用者远程控制镜头转向，完成不同角度的画面拍摄。相机容纳舱采用半包围式的结构设计，预留了对应微型运动相机的镜头开孔与接线槽位，能够紧密包裹相机机身，避免飞行过程中相机出现松动移位，同时舱体边缘做了圆角过渡处理，减少飞行过程中的风阻，也避免尖锐结构在碰撞时损坏相机或舵机。安装边界方面，整套云台底部预留了标准的舵机安装孔位，能够直接固定在载具的机头或者机身顶部的预设安装位上，整体外轮廓尺寸紧凑，横向宽度不超过微型相机的安装宽度，纵向高度控制在两个叠放舵机的高度范围内，不会过多占用载具的内部安装空间，也不会超出载具的气动外形边界，避免影响载具的飞行稳定性。结构设计过程中充分考虑了微型航模的使用场景，所有连接部位都做了加厚处理，能够承受飞行过程中的振动与轻微碰撞，传动部位的配合间隙经过优化，既保证转动顺畅，又不会在飞行过程中产生多余的晃动，整体结构简单可靠，零件数量少，便于使用者自行组装与维护，也方便根据不同的相机型号对容纳舱进行小幅修改适配，能够满足大部分微型航拍载具的使用需求。
