快拆式半圆弧管路固定锁紧支架结构

　　在流体输送管路布设、气动液压系统排布、设备内部线束与硬质管路固定场景中，这类快锁半管支架的应用覆盖了从车间生产设备组装、户外工程管线架设到小型机电产品内部走线固定的诸多工况，相比传统螺栓紧固的整圆管夹，它的核心优势在于无需额外工具即可完成管路的装拆操作，大幅降低后期管路维护、更换、调整位置时的作业耗时，尤其适合需要频繁拆装检修的管路节点，或是操作空间受限、无法伸入扳手等工具完成螺栓拧紧的狭小安装区域。

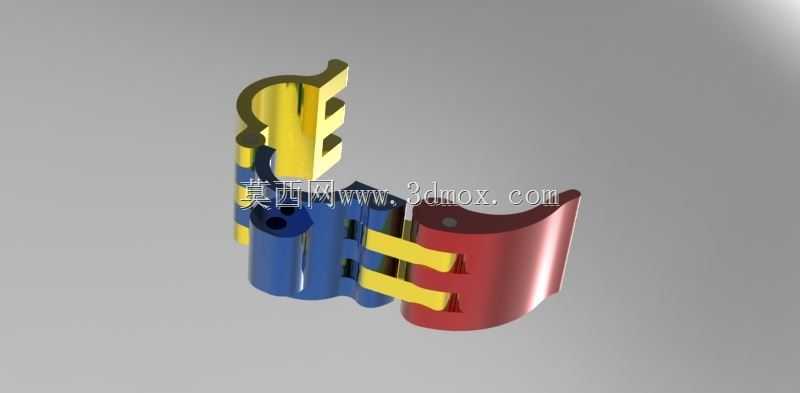

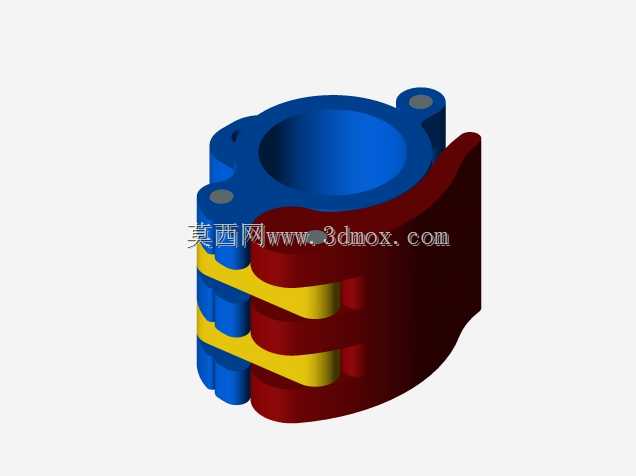

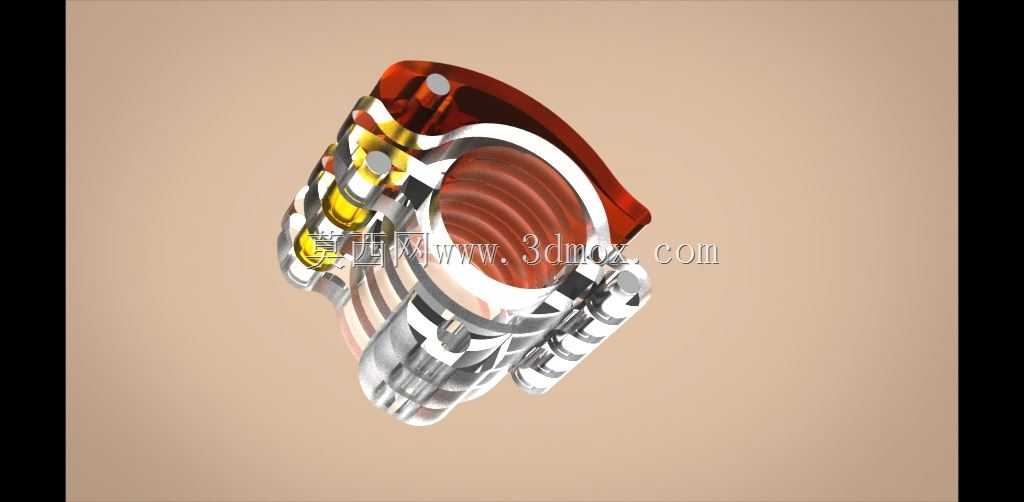

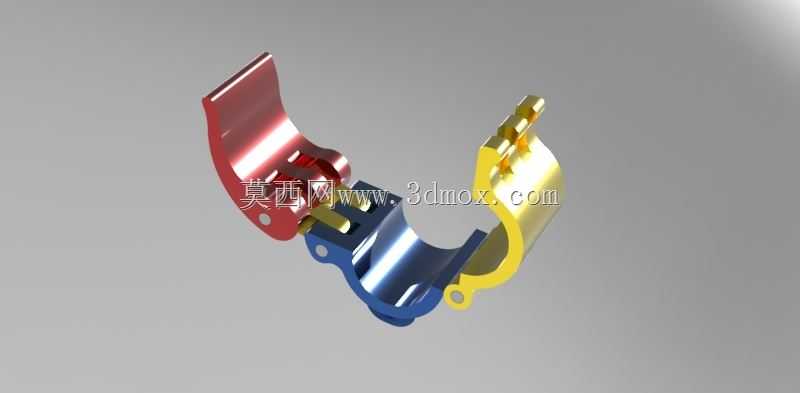

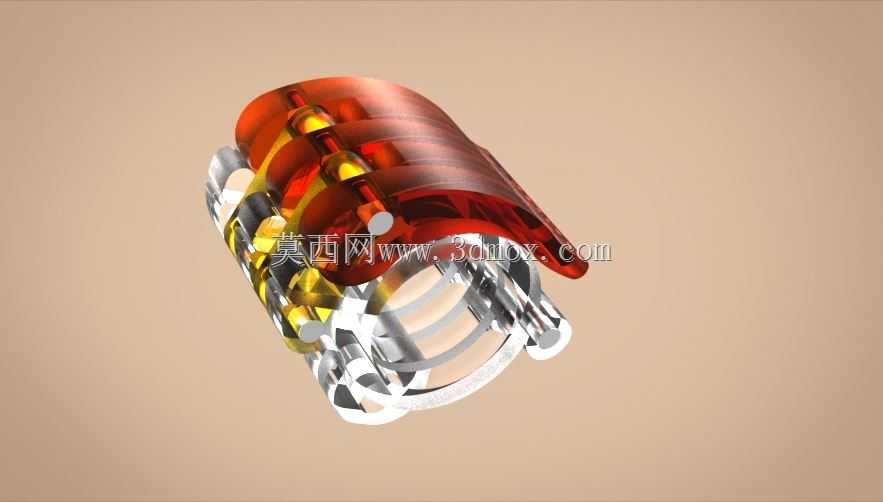

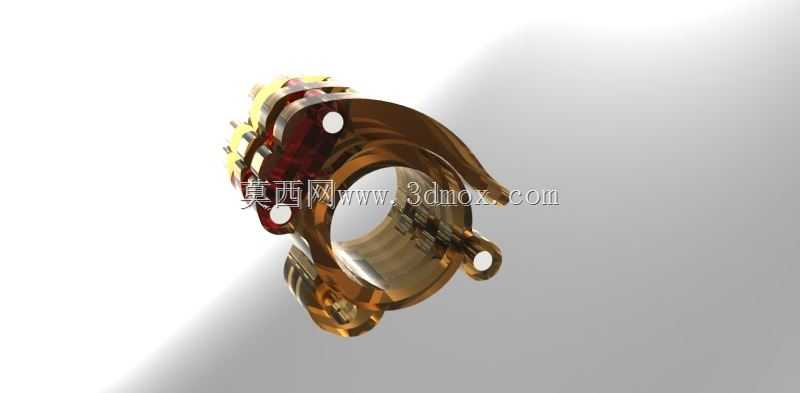

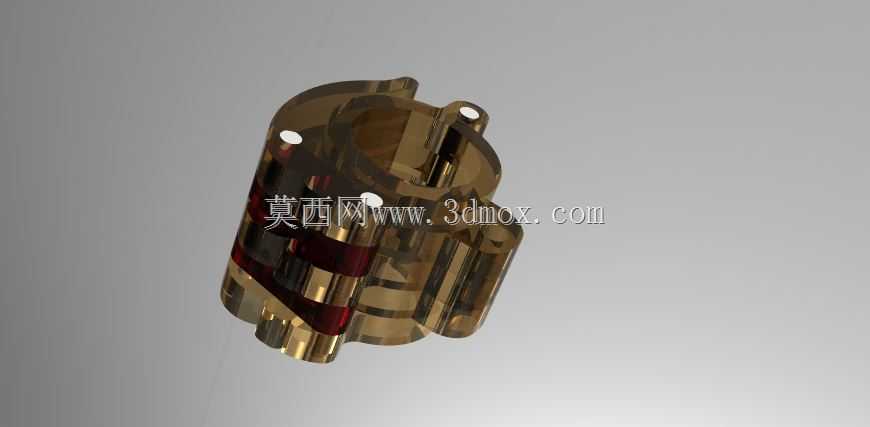

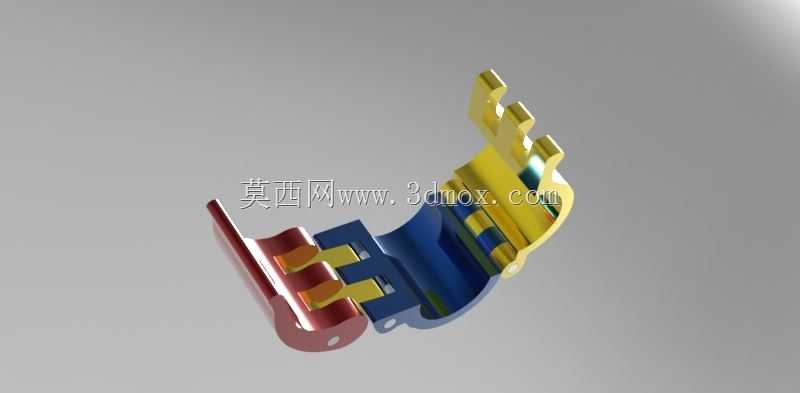

　　从结构功能来看，这款支架采用分体式半圆弧抱合设计，两个半管夹片分别承担承托与压合的作用，其中一侧的铰接结构实现两个夹片的开合转动，另一侧的快锁卡扣结构在扣合后可自动形成锁紧限位，避免管路在设备运行振动、管路自身应力作用下出现松脱移位。夹片的内圆弧面与目标管路的外径完全贴合，接触面积足够大，不会像点式固定件那样在管路表面形成应力集中，长期使用也不会对薄壁管路、塑料管路造成压痕损伤，适配金属硬管、硬质尼龙管、厚壁橡胶管等多种材质的管路固定需求。

　　设计过程中首先要确定适配的管路外径公差，半圆弧的内径尺寸需要比管路公称外径大0.1到0.2毫米，既保证装拆时不会出现卡滞，也能在扣合后通过卡扣的预紧力让夹片与管壁紧密贴合，不会出现管路窜动的问题。铰接位置的销轴间隙控制在0.05毫米以内，间隙过大会导致两个夹片扣合后出现错位，无法形成完整的圆弧抱合面，间隙过小则会在开合时出现卡顿，甚至在长期使用积尘后出现无法打开的情况。快锁卡扣的锁紧行程需要经过反复校核，扣合到位后卡扣的限位面要完全卡入对应卡槽，同时预留一定的预紧变形量，保证在振动工况下卡扣不会自行脱开，解锁时只需要施加不大的按压力即可抬起卡扣，单手就能完成操作。

　　安装边界方面，支架底部带有两个带安装孔的固定耳，安装孔的位置尺寸需要匹配常用的设备安装螺孔间距，孔位设计为长圆孔形式，允许安装时存在±1毫米的位置偏差，降低安装面的加工精度要求。固定耳的厚度根据适配管路的重量做对应匹配，固定DN20以下规格管路时，固定耳厚度不小于2毫米，保证在管路受侧向冲击力时支架不会出现变形断裂。支架整体的安装高度控制在较低水平，尽可能压缩管路与安装面之间的距离，减少管路的悬空长度，降低管路振动时的振幅。夹片开合的最大角度设计为120度，足够让管路从侧面直接放入夹片内，不需要从管路端部穿套，在已布设完成的管路上加装支架时不需要拆卸原有管路，适配后期改造加装的工况。

　　在材质选择上，这类支架根据使用场景不同可采用金属冲压成型或者高强度工程塑料注塑成型，金属材质的支架表面做钝化或者喷塑处理，适配户外、有腐蚀介质的工况，工程塑料材质的支架自重更轻，不会对管路产生电化学腐蚀，适合气动系统、净水设备这类对防腐有要求的场景。不同材质的支架在结构细节上会做对应调整，金属支架的卡扣位置会做加强筋冲压，提升卡扣的抗疲劳强度，塑料支架的铰接位置会做圆角过渡，避免应力集中导致的开裂问题。实际选型时需要根据管路的工作温度、振动强度、是否有腐蚀介质来确定对应的材质和规格，确保固定可靠性的同时兼顾装拆效率。
