立式三分频倒相式家用音响箱体结构

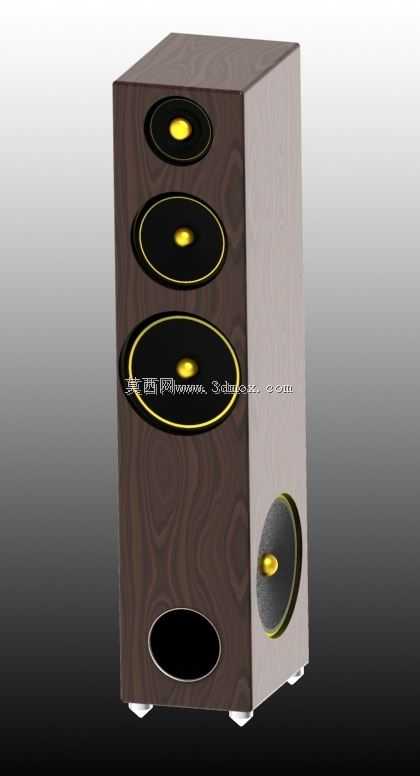

这款立式音频扬声器的结构设计，首先围绕家用客厅影音场景的实际使用需求展开，日常可搭配家庭影院功放、桌面HiFi前端使用，承担中高频人声还原、低频氛围烘托的电声转换功能，也可作为小型会议室、独立影音室的前置主声单元使用。设计初期先敲定三分频声学架构，将高音、中音、低音单元沿箱体正面垂直中轴线排布，这种排布方式能让不同频段的发声点处于同一垂直面，减少相位偏移带来的听感失真，同时让不同身高的聆听者都能获得相对均衡的轴向频响。箱体侧面额外设置的辅助低音单元，是为了拓宽侧方空间的低频覆盖范围，避免传统正面单元在偏离轴向时低频快速衰减的问题，适配客厅中多人不同位置的聆听需求。倒相孔开设在箱体正面最下方位置，相比后置倒相孔的设计，不需要预留靠墙的安装间隙，对摆放空间的适配性更强，哪怕贴墙放置也不会因为倒相孔被遮挡产生低频闷堵的问题。箱体外形采用窄边立式长方体结构，整体高度适配常规客厅电视柜的摆放高度，底部设置四个独立的减震脚垫，脚垫采用硬质橡胶材质，既可以将箱体抬离接触面避免共振传导，也能在不平整的放置面上调整水平度，减少箱体谐振带来的音染。箱体板材采用高密度木质复合结构，壁厚经过声学仿真验证，能有效抑制大音量下的箱壁谐振，侧面采用哑光金属质感饰面包覆，正面保留深色木纹饰面，兼顾声学性能与家居环境的视觉适配性。单元安装位的沉台结构做了公差匹配设计，每个单元的安装孔位都预留了密封胶圈的安装槽，装配时加装密封胶圈可以避免单元与箱体衔接处漏风产生的气流噪声，同时每个单元的固定孔位都做了均匀排布，保证单元安装时受力均匀，不会因为锁紧力不均导致单元盆架变形影响发声精度。内部腔体做了独立的分频器安装仓，避免分频器元件与低音单元的背波产生干涉，同时腔体内壁预留了吸音棉的粘贴空间，可根据实际调音需求调整吸音棉的铺设厚度，吸收内部驻波优化低频响应。接线端口设置在箱体背面下方位置，高度与底部脚垫抬升高度匹配，不会因为线材弯折顶到接触面导致箱体放置不稳，端口采用通用的接线柱结构，兼容香蕉插头与裸线连接两种方式，适配不同用户的接线习惯。整个结构的安装边界充分考虑家用场景的摆放限制，箱体深度控制在常规电视柜的深度范围内，不会突出柜体影响美观，重量分布经过配重设计，重心靠下避免意外触碰倾倒。
