通用3D可打印人字和正齿轮组

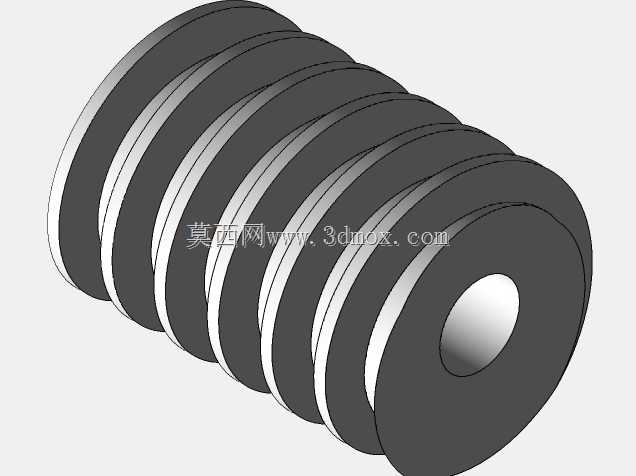

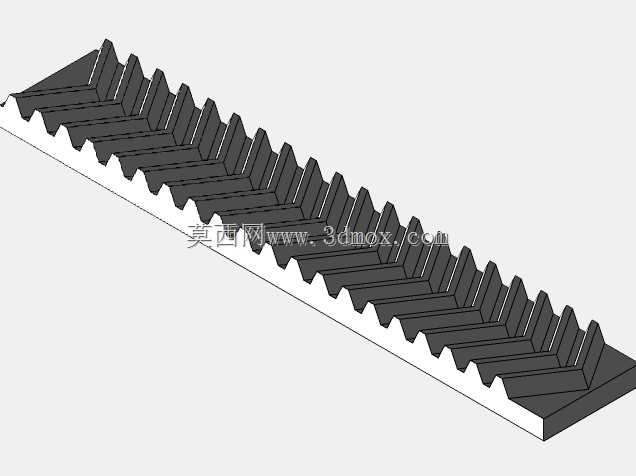

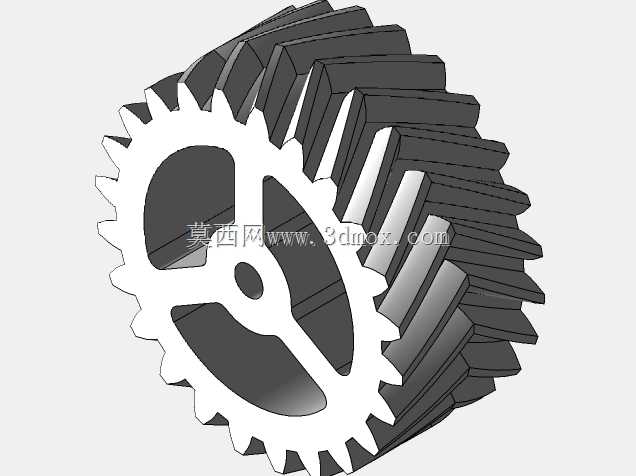

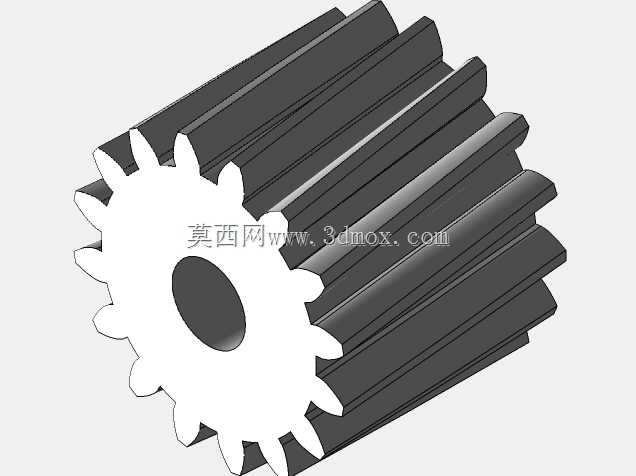

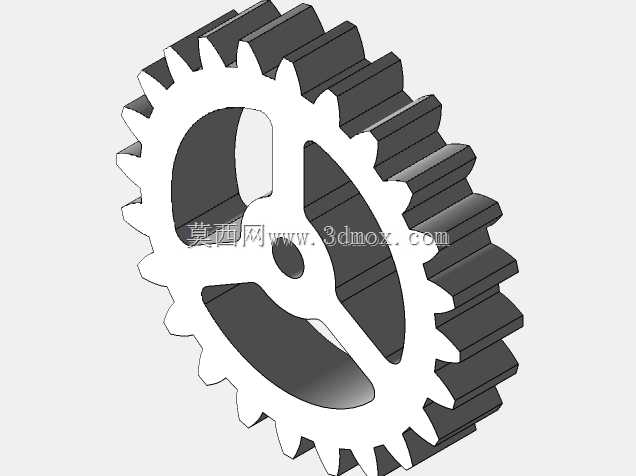

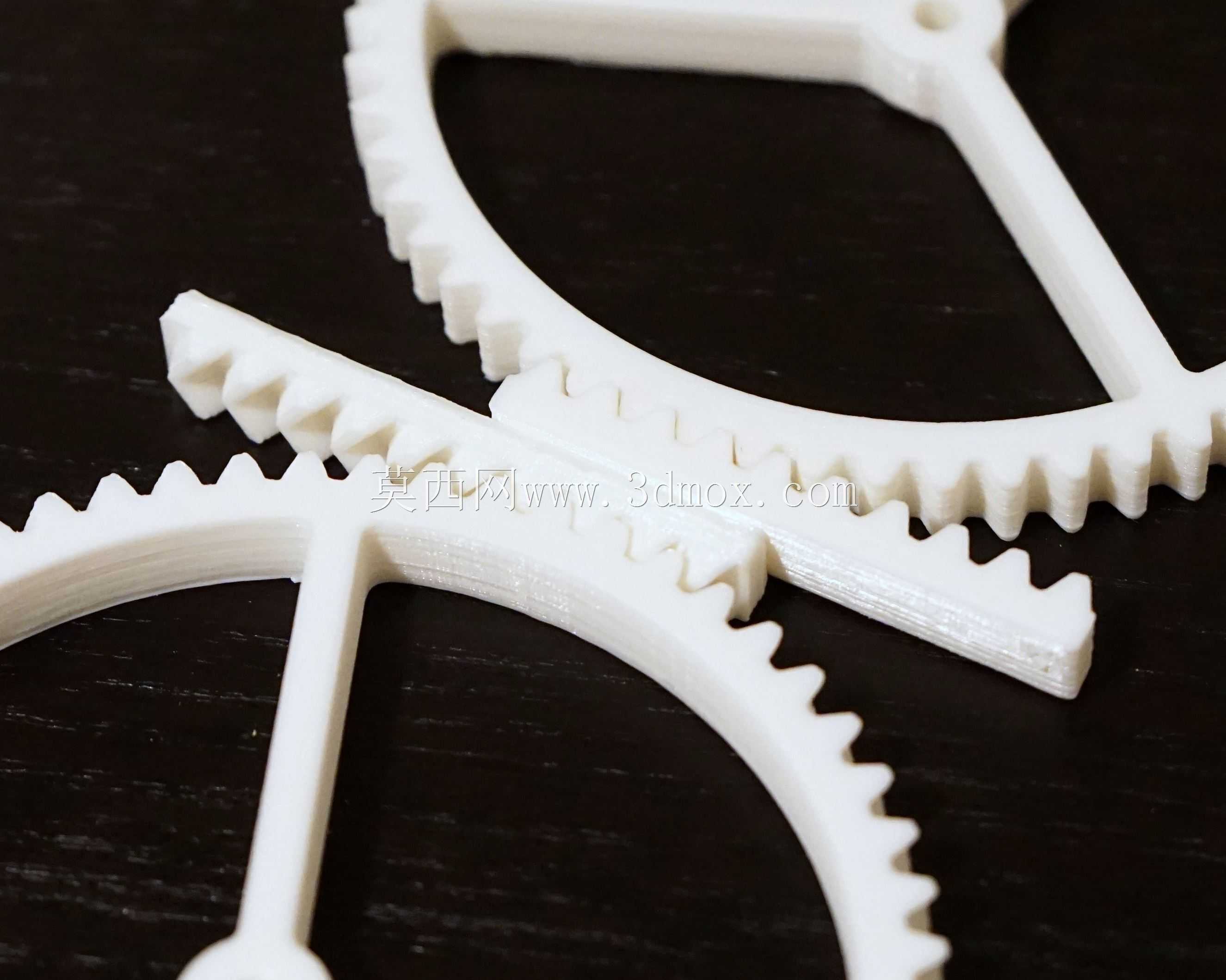

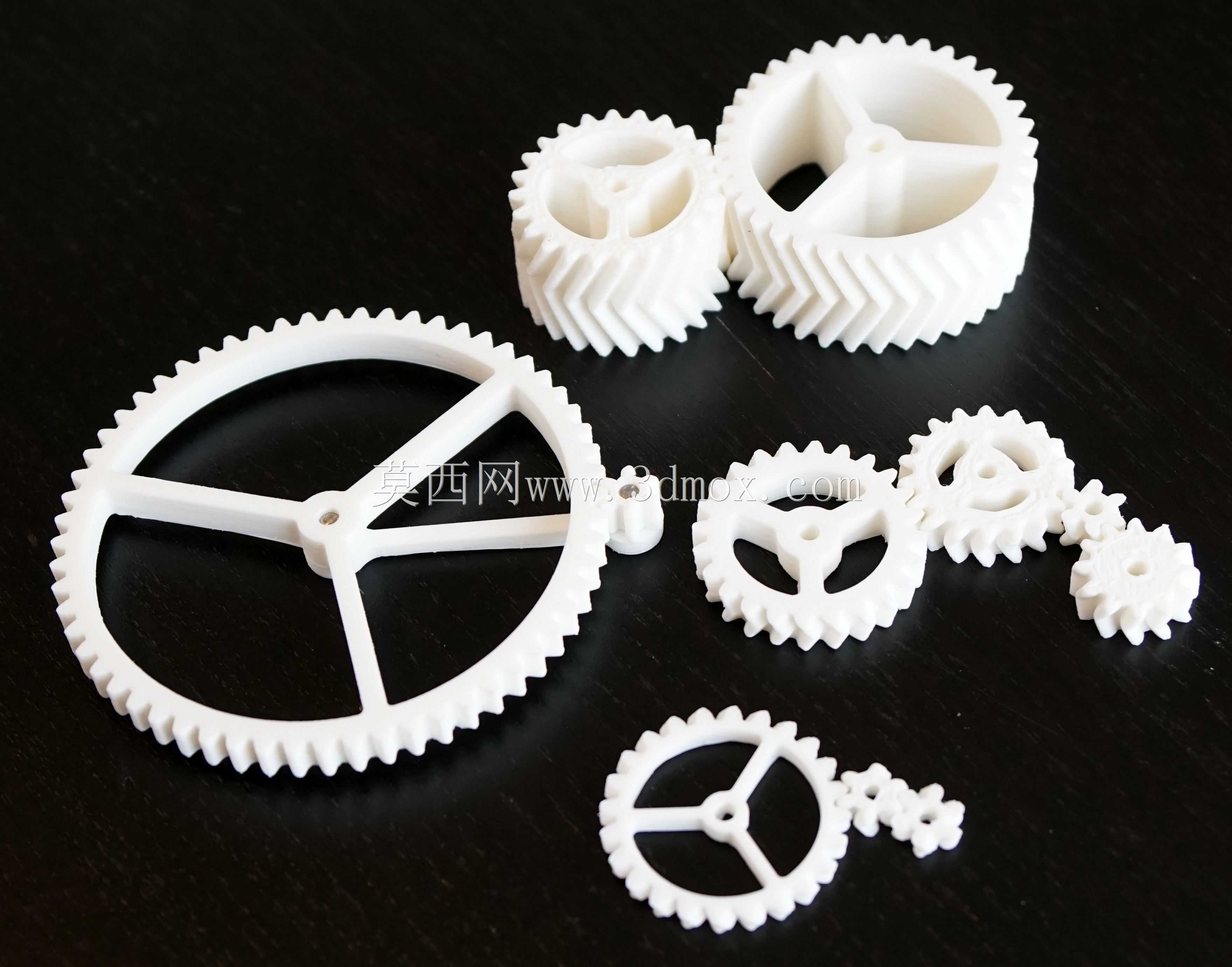

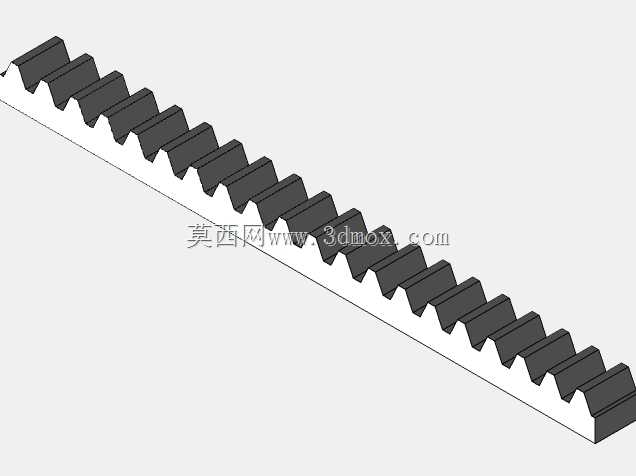

我已经把一套通用的三维打印齿轮，应该涵盖了广泛的用途。我包括了人字齿轮、正齿轮、斜齿轮、蜗轮和齿条齿轮。我为每种类型的齿轮提供了各种不同尺寸的STL，因此可以实现1到10之间的传动比。人字齿轮有两种厚度，15mm（厚）和6mm（薄）。您可以根据需要缩放零件，也可以独立缩放厚度和半径，但不要将厚齿组和薄齿组中的人字齿轮混合在一起，因为齿不会正确匹配。任何两个齿轮之间的间距应为其节距半径之和，每个齿轮的节距半径为（节距*齿数）/（2）π). 按原样，所有人字齿轮和正齿轮的节距都是4毫米。因此，例如，48齿齿轮和12齿齿轮的间距应为（4mm*（48+12）/（2π)) = 76.39毫米。我已经包括SLDPRT文件，可以产生这些齿轮的任何变种，你喜欢。如果你想要素数的牙齿，只要进入方程，改变“nTeeth”的值。大多数参数是可修改的，无需修改草图或特征。易于调整的参数包括齿数、压力角、齿距、壁厚、轴尺寸等。除蜗轮外，所有零件均设计为无支撑印刷。如果您增加人字齿或螺旋齿的倾斜度，这些齿可能需要支撑。如果您发现任何问题，请告诉我。有关理论和设计决策的完整说明以及修改SLDPRT文件的说明，请访问http://www.travisllado.com/2018/03/general-purpose-3d-printed-gears.html你知道吗
