树莓派Pico及PicoW开发板低精度结构模型

　　做嵌入式项目集成的时候，最头疼的就是手里的开发板三维模型要么细节冗余到装配时卡顿，要么尺寸偏差大到外壳开模后装不进去，这款低精度的树莓派Pico及PicoW结构模型，刚好适配业余项目快速布局的需求。先从实际应用场景说，日常做小型物联网终端、桌面小装置、教学演示教具的结构设计时，不需要把板上的阻容件、芯片丝印都一一还原，只要能把板卡的外轮廓、接插件位置、安装孔位、突出元件的高度边界做准确，就能满足结构干涉检查、外壳适配、装配空间预留的核心需求，毕竟很多时候做项目打样前，先把整体堆叠关系捋顺，比纠结板上0402电阻的位置要重要得多。

　　从实际用途来看，这个模型主要服务于结构设计阶段的快速布局，不管是把Pico板集成到定制的手持检测设备里，还是做堆叠式的多板卡实验装置，亦或是设计3D打印的外壳、固定支架，都能直接调用这个模型完成空间排布，不用自己拿着游标卡尺一点点量板卡尺寸再从头建模，能省不少前期准备的时间。很多开源渠道拿到的板卡模型要么是把PCB内部每一层走线都做了出来，文件体量大到装配时旋转视角都卡顿，要么是元件位置有偏差，比如USB接口的突出量不对、排针的高度做高了，最后装外壳的时候才发现干涉，反而耽误进度。

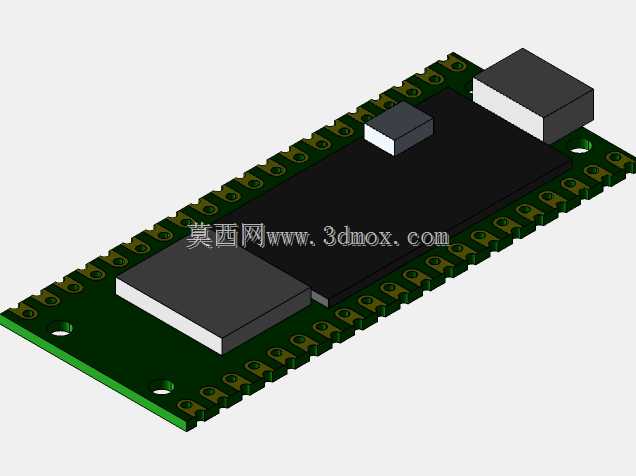

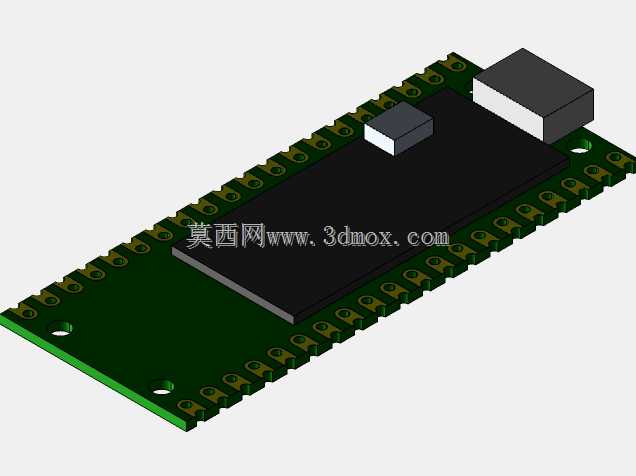

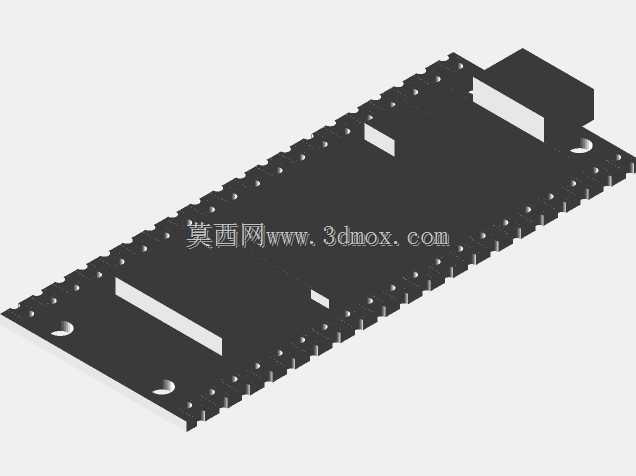

　　说回功能特性，这个模型做了合理的细节简化，保留了所有结构设计需要的关键边界：PCB板的整体长宽尺寸、四个角的安装孔位置与孔径、板边排针的排布位置与高度、板载USB接口的外凸尺寸、顶部两个元件的突出高度与占位，去掉了对结构设计无意义的板载细小阻容件、芯片表面丝印、焊盘细节，既保证了装配时的尺寸准确性，又把模型体量控制在很小的范围，哪怕是在大型装配体里调用，也不会造成软件运行卡顿。这里要提一下设计思路，做这类开发板的简化模型，核心是抓“装配边界”而非“细节还原”，首先要保证的是PCB基板的轮廓尺寸完全匹配实物，毕竟这是板卡安装的基准；其次是所有超出基板平面的元件，不管是接插件还是板载芯片、按键，都要准确还原其最大外轮廓和高度，因为这些是最容易和外壳、其他板卡产生干涉的部分；最后是安装孔的位置、孔径、沉头深度要做准，这直接关系到打样后的支架、外壳能不能顺利把板子固定住。

　　再说到外形尺寸与安装边界，这款Pico板的整体长宽是标准的21mm×51mm，基板厚度1.6mm，符合常规FR-4板材的厚度规格，四个安装孔分布在板身的四个角位置，孔径适配M2螺丝，孔中心距离板边的距离留足了安装余量，不会出现螺丝头压到板边走线的问题。板边的两排排针是标准2.54mm间距，排针高出基板顶面的高度是8.5mm，做外壳的时候要在排针对应位置留出足够的插接线空间，不能把排针区域封死。板载的Micro USB接口突出基板侧边的长度是3.2mm，接口顶面高出基板2.6mm，设计外壳开口的时候要把这个尺寸算进去，开口要比接口实际尺寸大0.2-0.3mm的装配余量，避免插线的时候接口被外壳挡住。板身顶面的两个突出元件，一个是主控制芯片的屏蔽罩，一个是板载的其他功能元件，最高的那个元件高出基板顶面3.5mm，设计外壳内槽的时候，内槽的深度要比这个最高高度多留1mm的安全间隙，避免外壳压到元件造成短路。另外PicoW版本因为带无线模块，板上元件的高度和普通版略有差异，这个模型也把两个版本的差异做了统一的边界兼容，不管用哪个版本的板子，都能用这个模型完成结构设计，不用单独找对应版本的模型。

　　实际做项目的时候，用这个模型可以快速完成板卡在外壳内的定位，比如设计手持设备的时候，可以先把板卡模型放进去，调整电池、按键、屏幕的位置，确认所有部件之间没有干涉，再去细化外壳的细节结构，不用一开始就陷入细节建模里。很多新手做结构设计的时候，总想着把所有零件的细节都做全，结果花了大量时间在无关紧要的细节上，反而忽略了整体的装配关系，最后做出来的东西要么装不下，要么空间浪费严重，这种简化的板卡模型，刚好能帮设计者把注意力放在整体布局上，等整体方案定下来，再去细化需要重点关注的部分就行。比如做桌面温湿度检测装置的时候，用这个模型先把Pico板、传感器模块、显示屏、电池的位置排布好，确认外壳的整体尺寸，再去做外壳的卡扣、散热孔、接口开口的细节，整个设计流程会顺畅很多，也能避免因为尺寸不准导致的反复打样。
