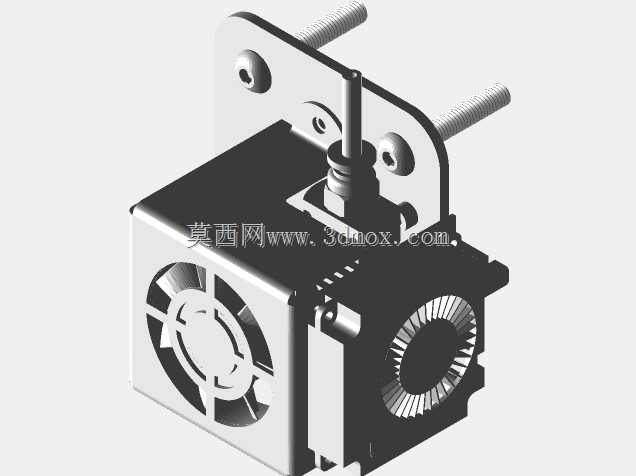

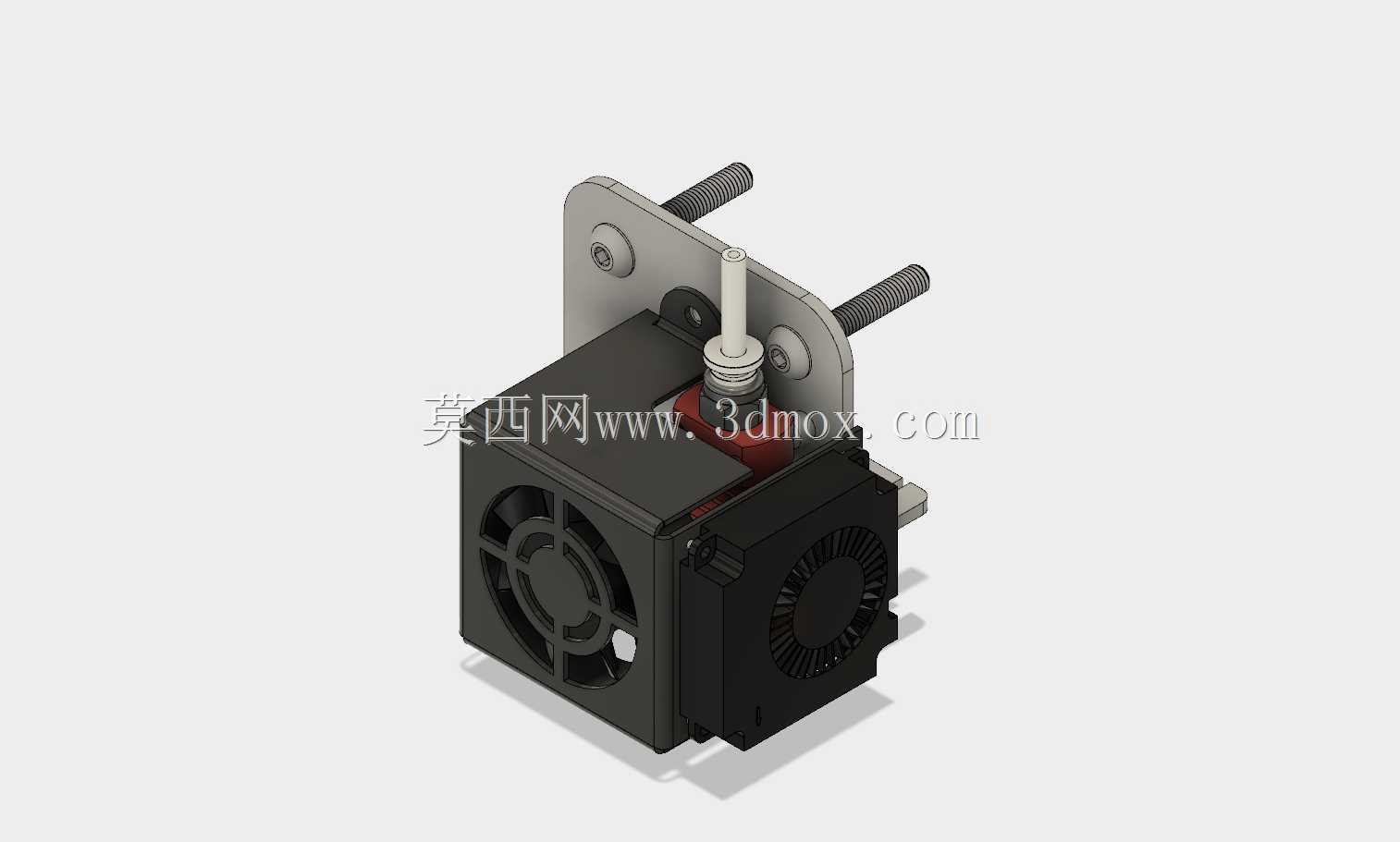

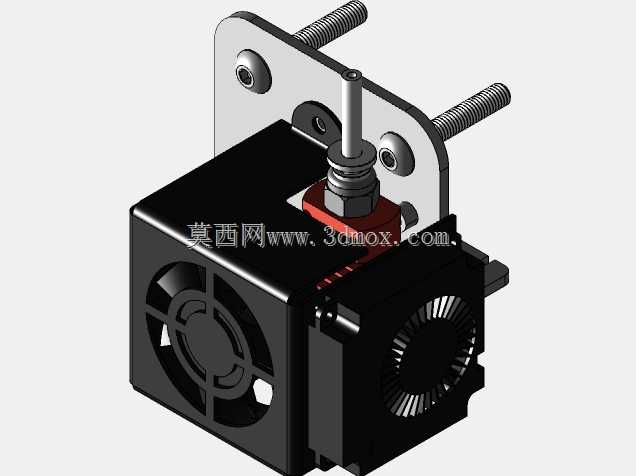

CrealityCR-10挤出机托架结构设计

在桌面级FDM3D打印设备的实际生产应用场景中，挤出机托架作为连接送料机构、热端组件与散热系统的核心承载部件，直接决定了打印过程中耗材输送的稳定性、热端定位精度以及长时间连续作业的结构可靠性，是桌面级3D打印机实现高精度打印的关键结构件之一。这款针对CrealityCR-10机型适配的挤出机托架，主要承担挤出机步进电机、散热风扇、导料喉管、热端固定座的集成安装功能，能够将原本分散的送料、散热、熔融挤出组件整合为一体化的功能模块，有效减少各部件之间的装配累积误差，避免打印过程中因组件松动导致的耗材送料偏移、层纹错位、堵头等常见故障。从设计思路来看，该托架充分考虑了CR-10机型原有安装位的适配性，整体采用钣金折弯与安装孔位精准匹配的结构设计，两侧预留的长条形安装螺柱可以直接对接设备原有X轴滑台的安装接口，无需对原有设备进行打孔、切割等二次改造即可完成替换安装，大幅降低了用户的升级改造成本。托架主体的支撑结构采用对称式受力设计，能够均匀承载步进电机运转时的振动与散热风扇的动载荷，避免单侧受力导致的结构形变，保证长时间运行下热端喷嘴的定位精度始终保持在合理公差范围内。在功能特性层面，托架预留了双风扇的安装位置，分别对应热端散热与模型冷却的风道布局，既可以保证喉管区域的温度处于合理区间，避免耗材提前熔融造成的回抽不畅，也能为刚挤出的熔融耗材提供快速冷却的气流支撑，提升大跨度、小细节模型的打印成型质量。托架中部的导料孔与挤出机齿轮送料位保持同轴度设计，能够让耗材顺畅地从送料齿轮进入喉管，减少送料阻力，提升柔性耗材的输送稳定性。从安装边界与尺寸适配来看，该托架的整体轮廓完全适配CR-10机型X轴滑台的运动行程范围，不会在打印过程中与设备框架、打印平台发生运动干涉，各安装孔位的位置公差控制在±0.15mm范围内，能够保证各组件安装后同轴度、平行度符合设计要求，用户在装配时仅需按照原有部件的安装顺序依次固定螺丝即可完成组装，不需要额外进行位置校准。在实际使用场景中，这款托架既可以作为CR-10机型原有损坏托架的替换备件，也可以作为用户升级双散热、近程挤出结构的改装载体，能够适配不同规格的挤出机步进电机与热端组件，满足不同耗材的打印需求，无论是PLA、ABS等常规耗材的日常打印，还是柔性TPU、高温PC等特殊耗材的打印作业，都能提供稳定的结构支撑，有效提升设备的打印成功率与成品精度。
