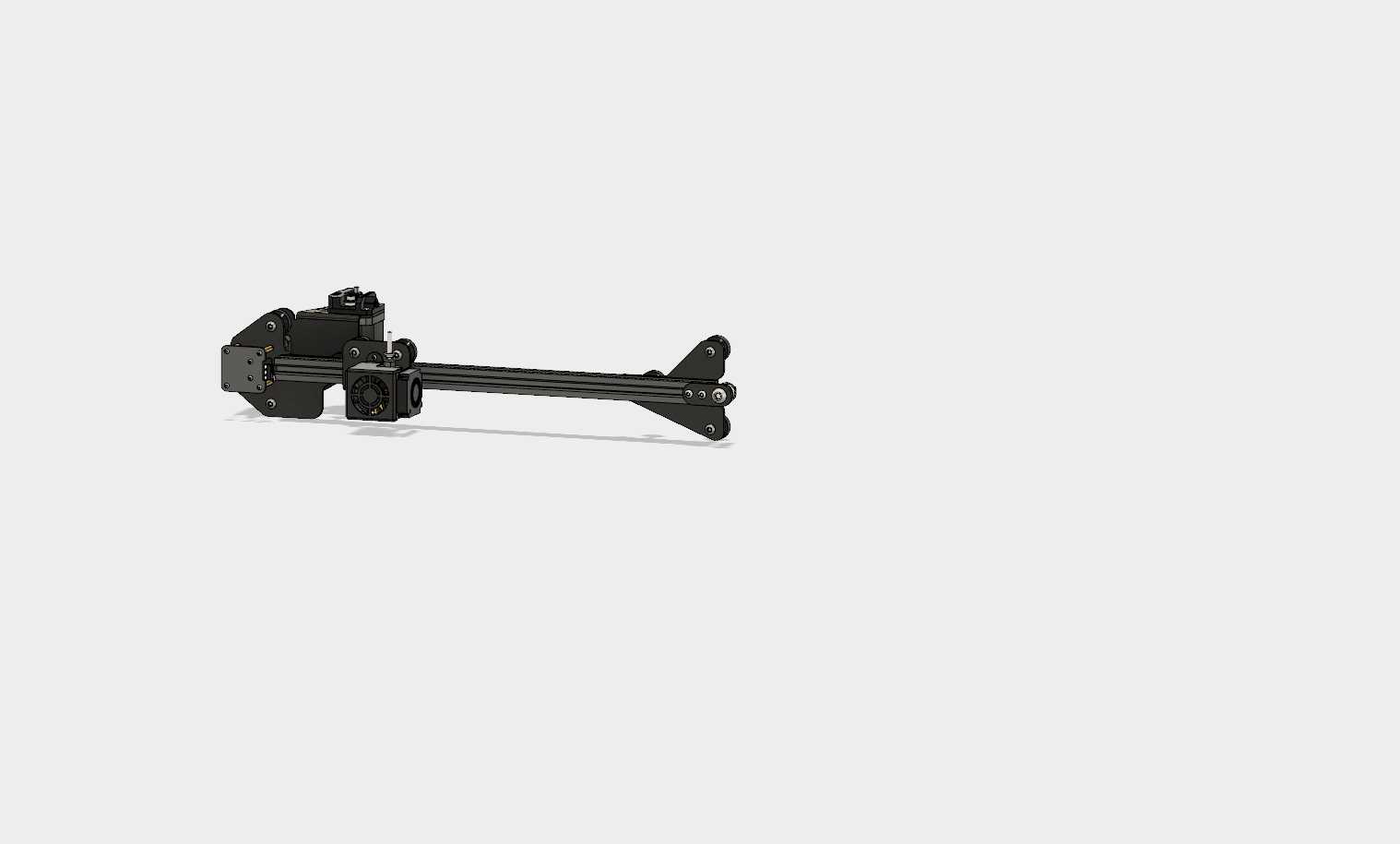

CR-10S打印机X轴传动导向结构

　　既可以用于个人DIY改装场景下的设备升级，也能作为小型商用打印设备X轴模组开发的结构参考，在创客空间、教学实训、小批量定制件生产场景中，这类结构的改型设计需求一直存在。很多改装玩家在升级打印头、更换挤出组件的时候，往往需要重新校核X轴的负载能力、运动行程，这套模型保留的安装接口、运动边界特征，刚好能够满足这类校核工作的需求，不需要从零开始搭建基础结构，能够大幅缩短方案验证的周期。从功能特性上看，这套X轴结构集成了运动导向、传动承载、末端限位安装三类核心功能，线性导向部分采用光轴作为运动导轨，配合滑动座上的直线轴承实现低阻力的往复运动，传动端预留了同步带的安装槽与张紧调节空间，不需要额外加装复杂的张紧结构就能实现传动带的张力调整，桌面级FDM成型设备的X轴单元，承担着打印头横向运动的导向与传动核心职能，在实际的增材制造作业场景中，这部分结构的刚性、运动平顺性直接决定了成型件的层纹质量、尺寸精度以及长时间运行的稳定性。不少入门级设备在长时间连续打印后出现的层错位、表面振纹问题，追根溯源大多和X轴结构的设计冗余不足、安装配合间隙控制不当有直接关联。这套X轴结构的建模过程，没有追求全细节的复刻，而是围绕结构设计人员做方案迭代、运动干涉校验的核心需求，保留了决定安装边界与运动特性的关键特征，剔除了不影响结构逻辑的细碎工艺特征，能够为同类型设备的X轴方案改型提供直接的结构参考。从实际应用场景来看，这类X轴结构广泛适配桌面级大尺寸FDM打印设备，

　　末端的固定座上预留了限位触发件的安装位，能够直接适配机械式或光电式限位开关的安装，不需要额外做支架转接。滑动座部分的安装孔位完全匹配主流的近程、远程挤出头安装尺寸，更换不同类型的挤出组件时不需要重新打孔改位，能够直接兼容市面上多数成熟的打印头方案。设计思路上，这套结构优先考虑了桌面级设备的装配便捷性与维护成本，所有的连接部位都采用标准紧固件连接，没有采用一体化焊接或粘接的结构，日常维护时拆卸滑动座、更换轴承或同步带都不需要复杂的专用工具，普通用户借助内六角扳手就能完成全部拆装操作。导向光轴的两端固定座采用对称式设计，加工时不需要做差异化的工装定位，能够降低零件加工的成本，同时对称结构也能保证两端的固定刚性一致，

　　避免出现一端刚性足一端刚性弱导致的光轴翘曲问题，进而影响运动的直线度。滑动座的重心位置经过调整，尽量让负载重心落在两根导向光轴的中心平面上，减少运动过程中产生的倾覆力矩，降低滑动座运行时的卡顿感与轴承磨损速度。从外形尺寸与安装边界来看，这套X轴的有效运动行程匹配CR-10S系列设备的成型宽度要求，整体横向总长控制在适配设备框架安装的范围内，两端固定座的安装孔位间距完全匹配2020系列铝型材框架的标准槽距，不需要对原有设备的框架做任何打孔或切割改造，就能直接完成安装固定。滑动座的纵向厚度控制在合理范围内，不会和Z轴的升降导向结构产生运动干涉，同步带的走线位置完全避开了打印头的线缆排布空间，不会出现运动过程中线缆被同步带剐蹭、

　　拉扯的问题。需要注意的是，这套模型属于部分建模成果，没有包含轴承、紧固件、同步带这类标准件的细节特征，在做后续的结构细化时，需要根据实际选用的标准件尺寸补充对应的安装间隙、配合公差，比如直线轴承与光轴的配合间隙要控制在合理范围内，过松会导致运动晃动，过紧会增大运动阻力，影响打印速度提升；同步带轮的安装位置要保证带轮与同步带处于同一平面，避免出现带边磨损、传动跳齿的问题。另外在做结构改型时，如果要提升X轴的运动速度，就需要适当增加导向光轴的直径，提升整体结构的刚性，避免高速运动时产生结构共振，导致打印件表面出现振纹；如果要适配更重的金属挤出头组件，还需要在滑动座上增加辅助支撑结构，抵消额外负载带来的倾覆力矩，保证长时间运行的精度稳定性。很多初次接触3D打印机结构设计的人员，容易忽略X轴的线缆管理空间预留，这套结构在滑动座侧面预留了线缆固定座的安装位置，能够将打印头的加热线、温控线、风扇线统一固定走线，避免运动过程中线缆反复弯折导致的线芯断裂问题，这也是实际设备使用中故障率较高的细节点，在建模时特意保留了这部分的安装接口特征，方便设计人员在做方案时同步考虑线缆排布的问题。
