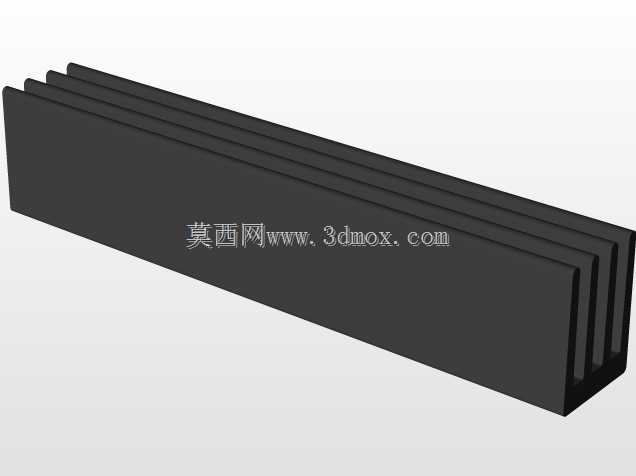

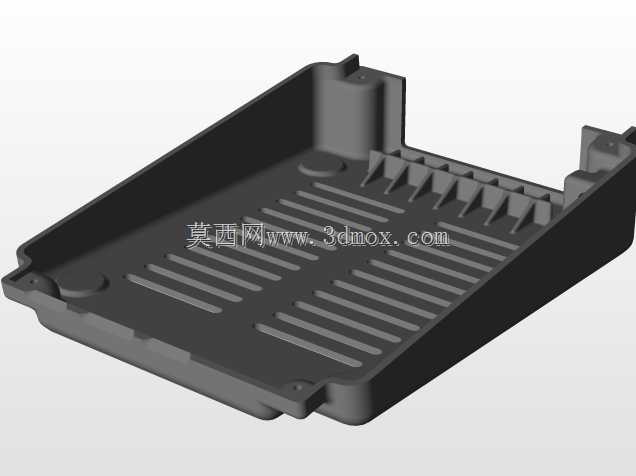

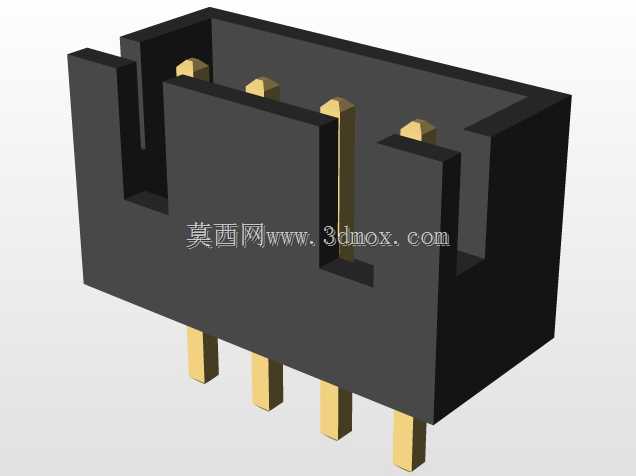

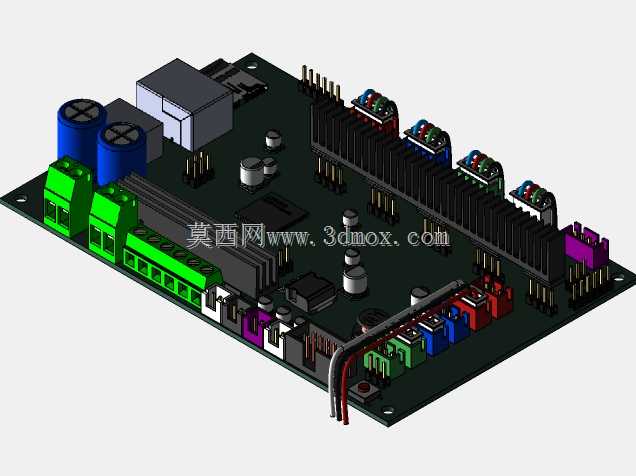

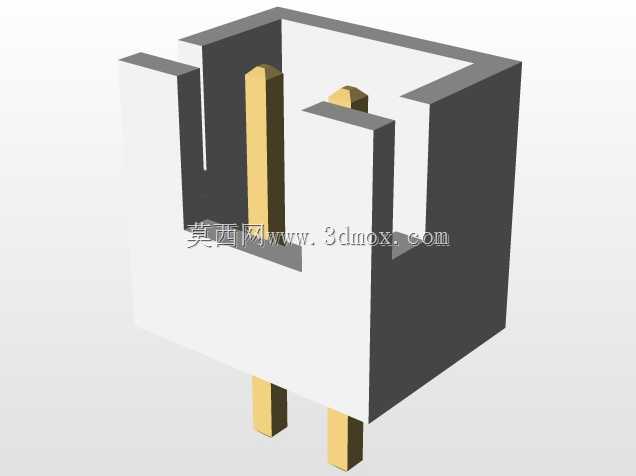

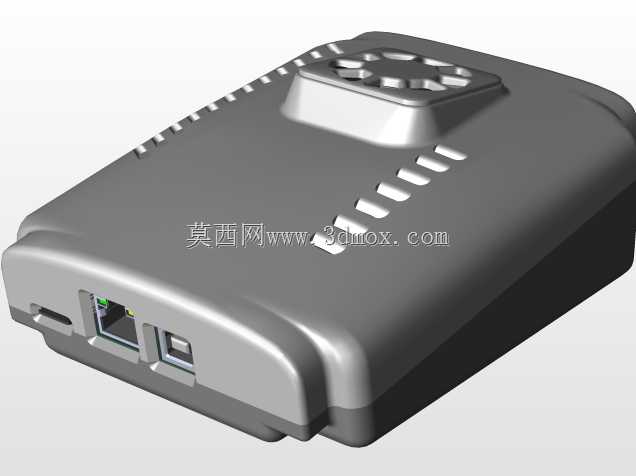

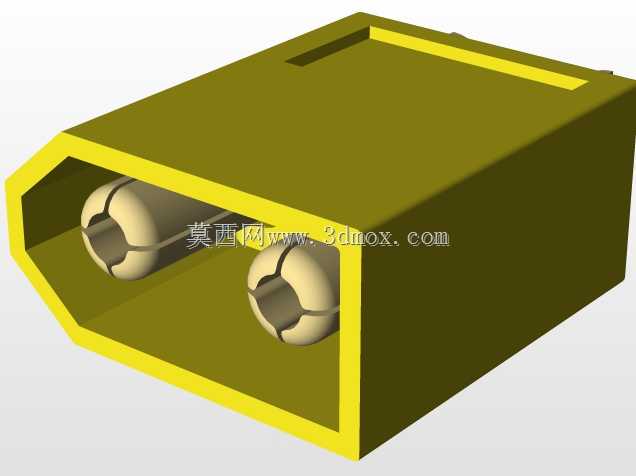

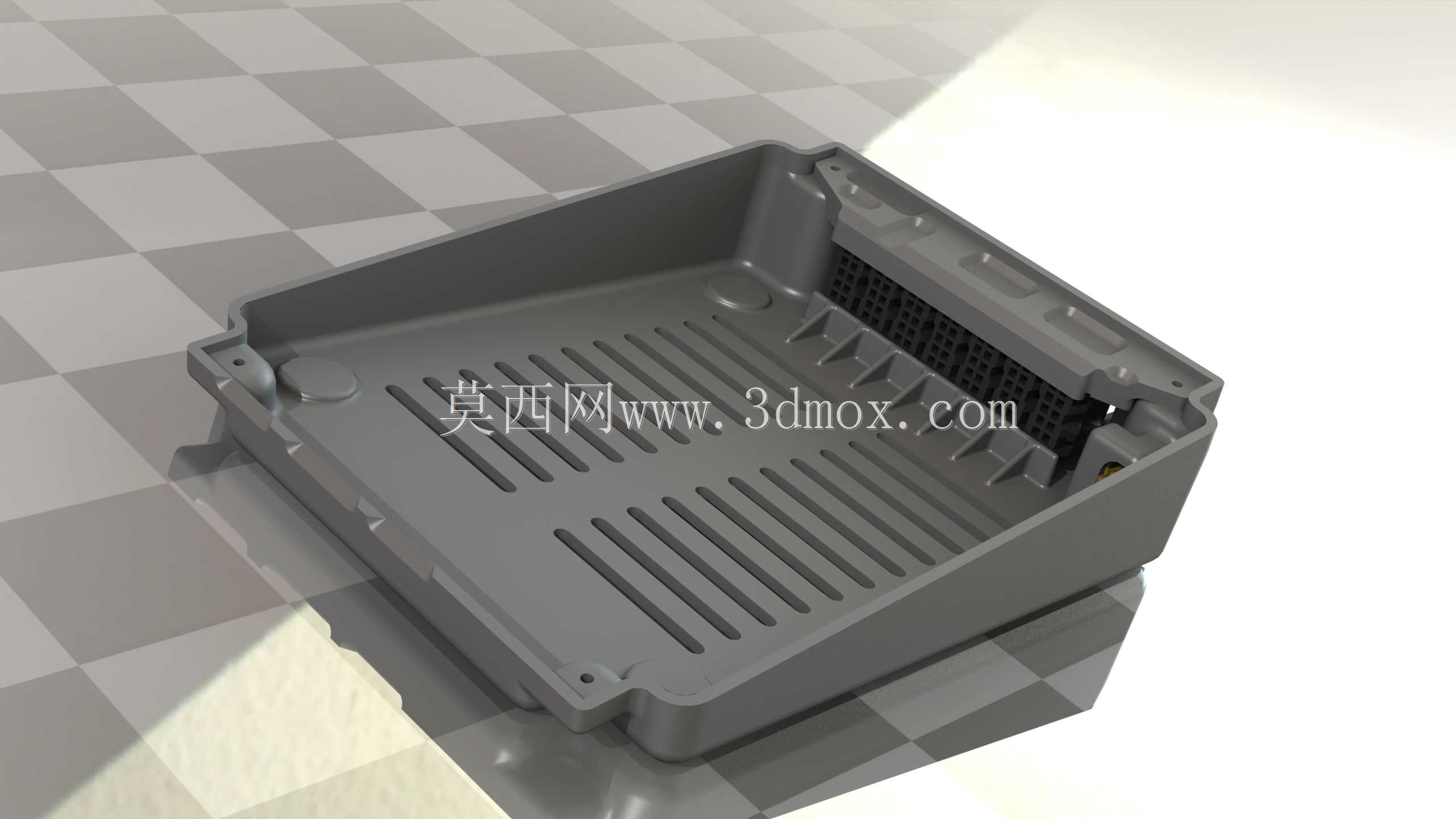

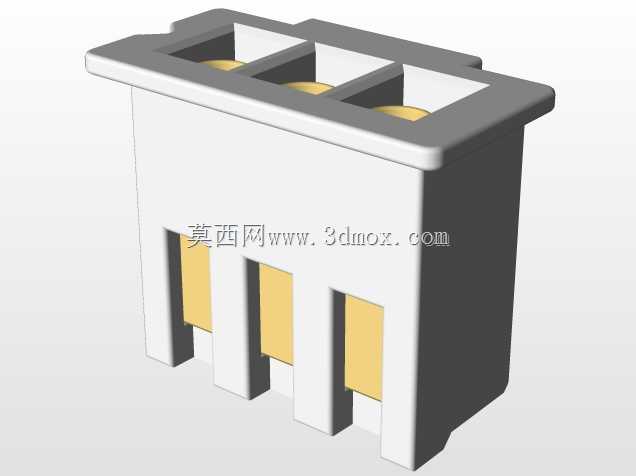

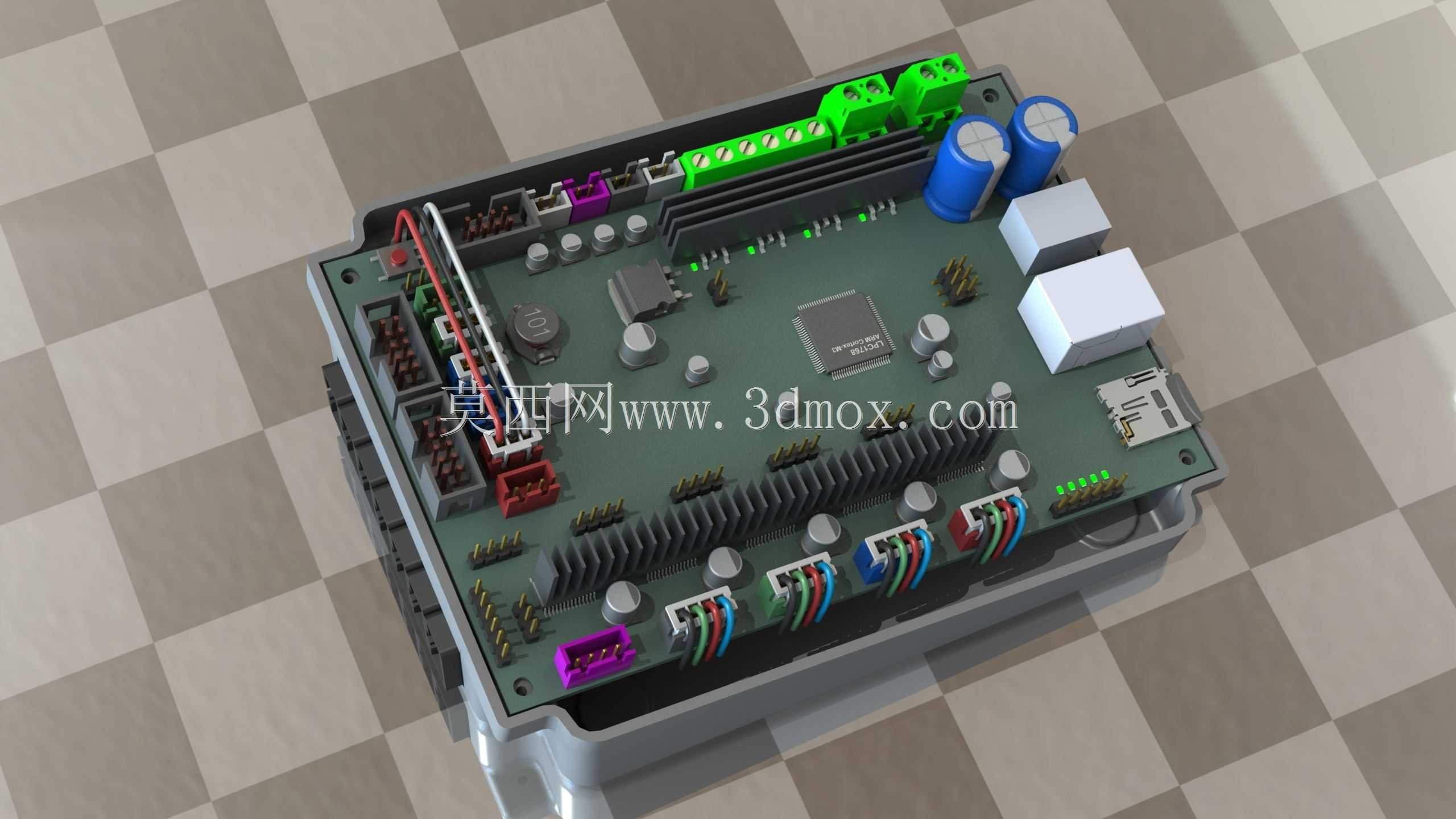

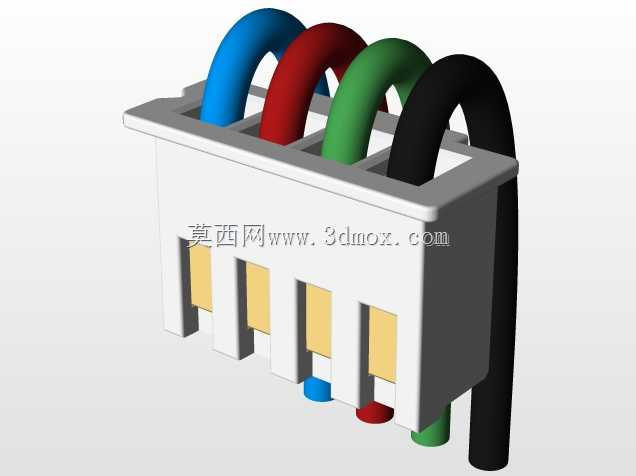

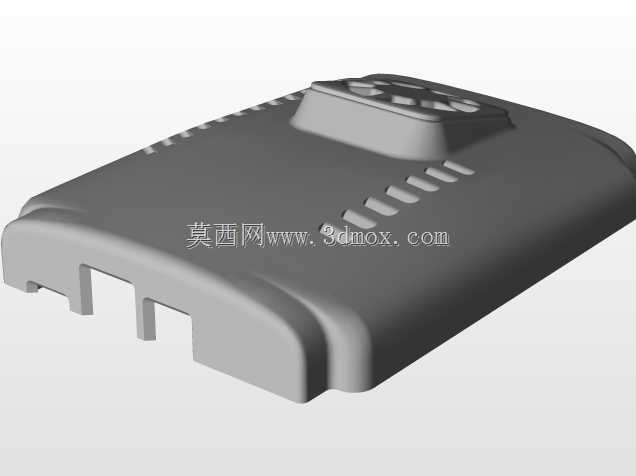

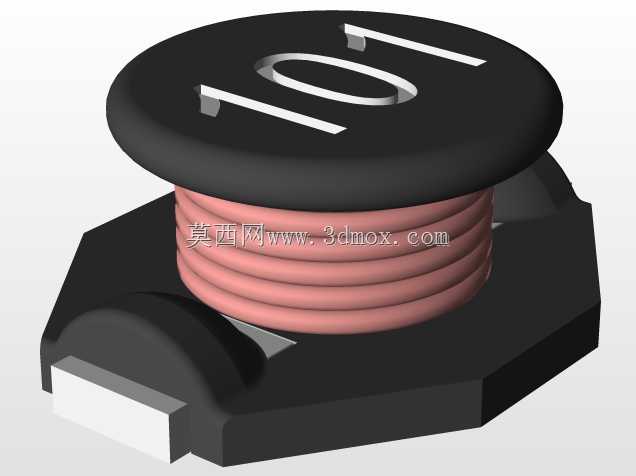

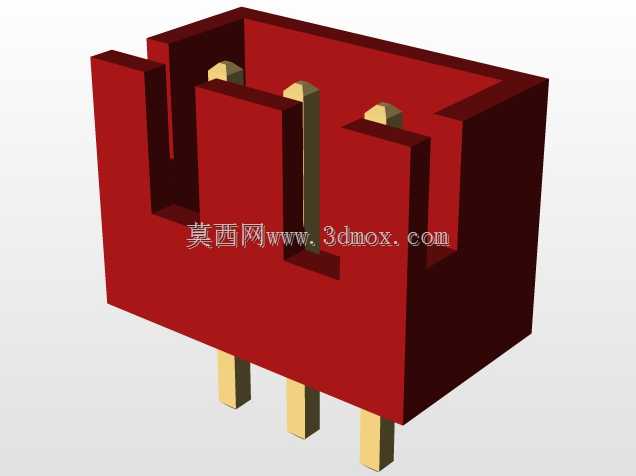

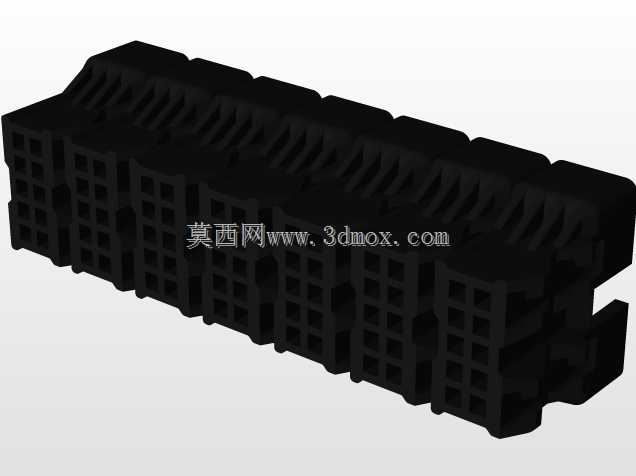

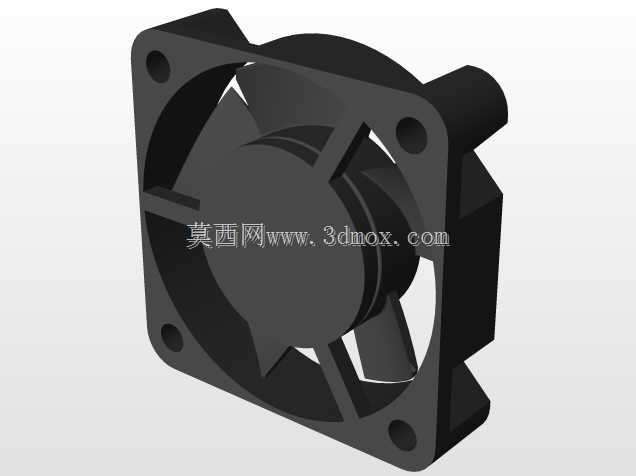

MKS控制板箱集成平面布线装置

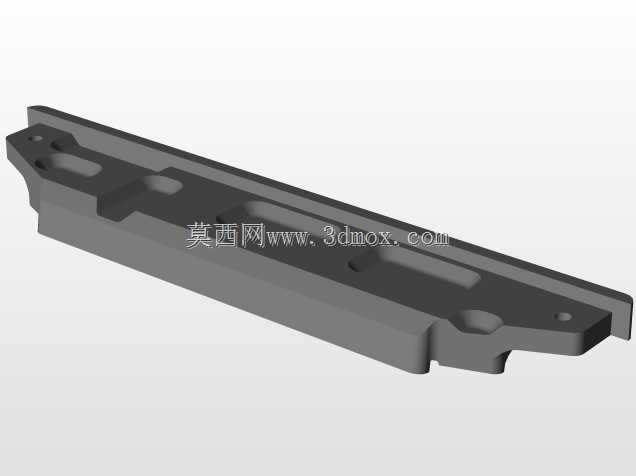

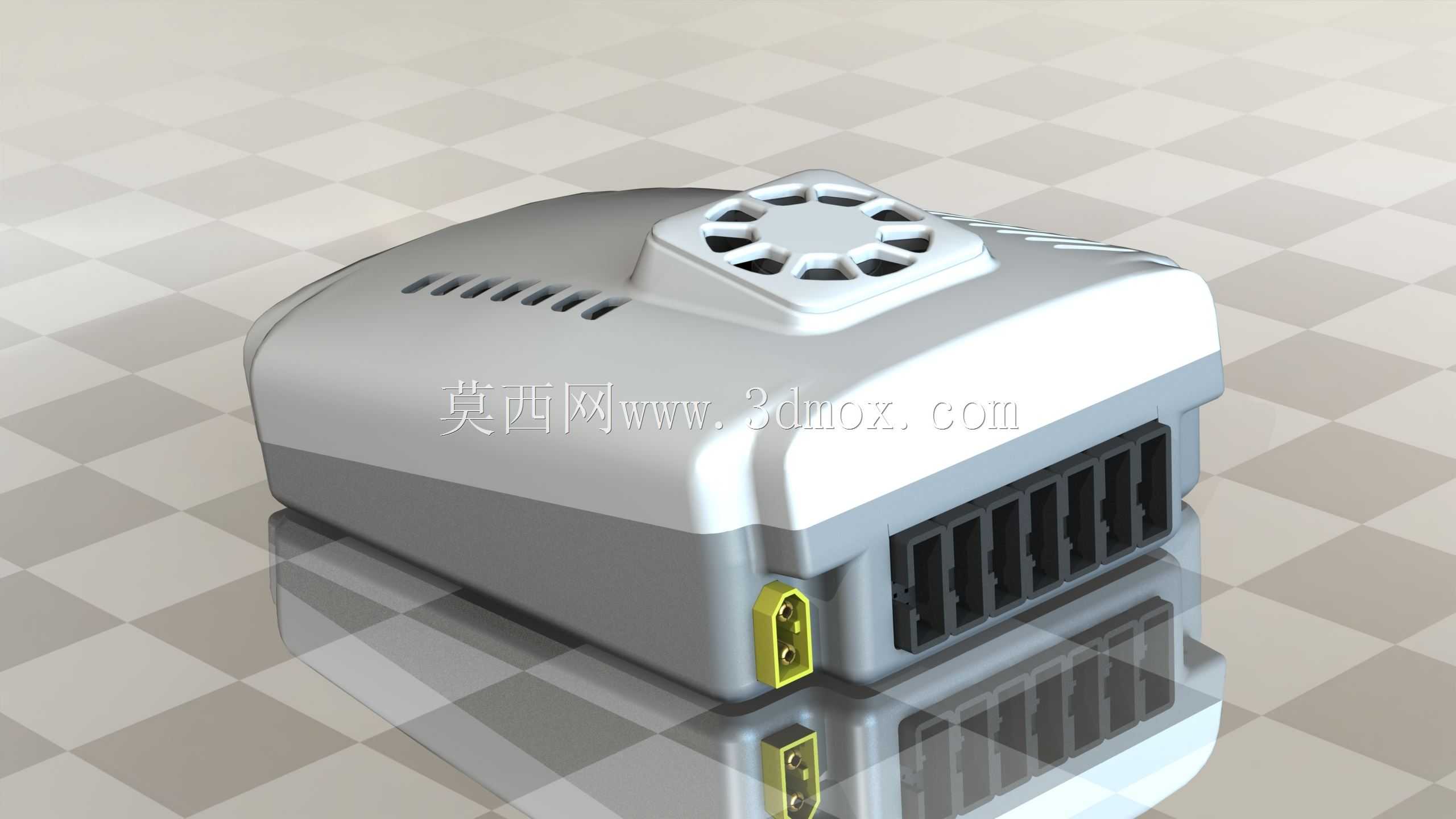

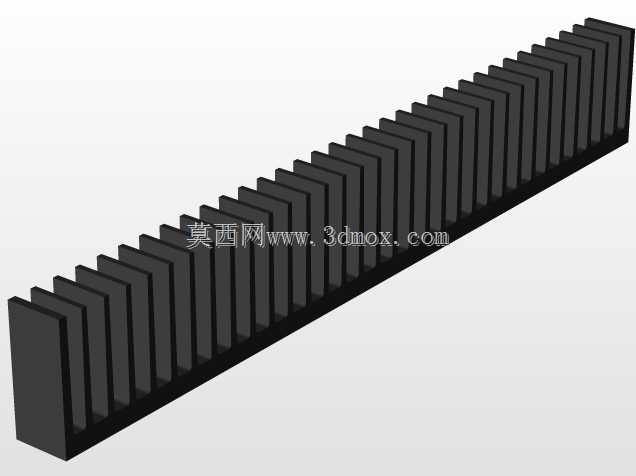

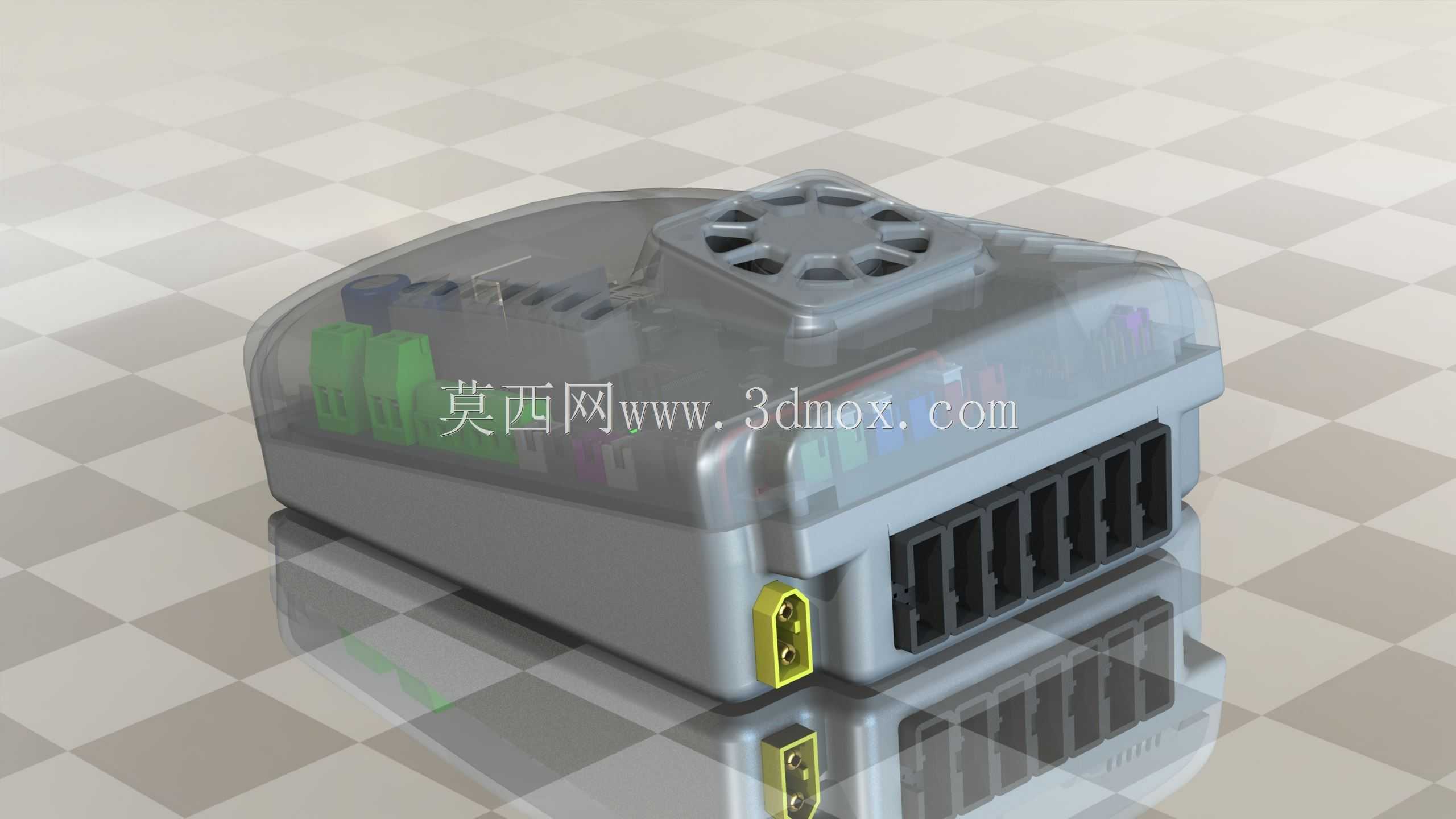

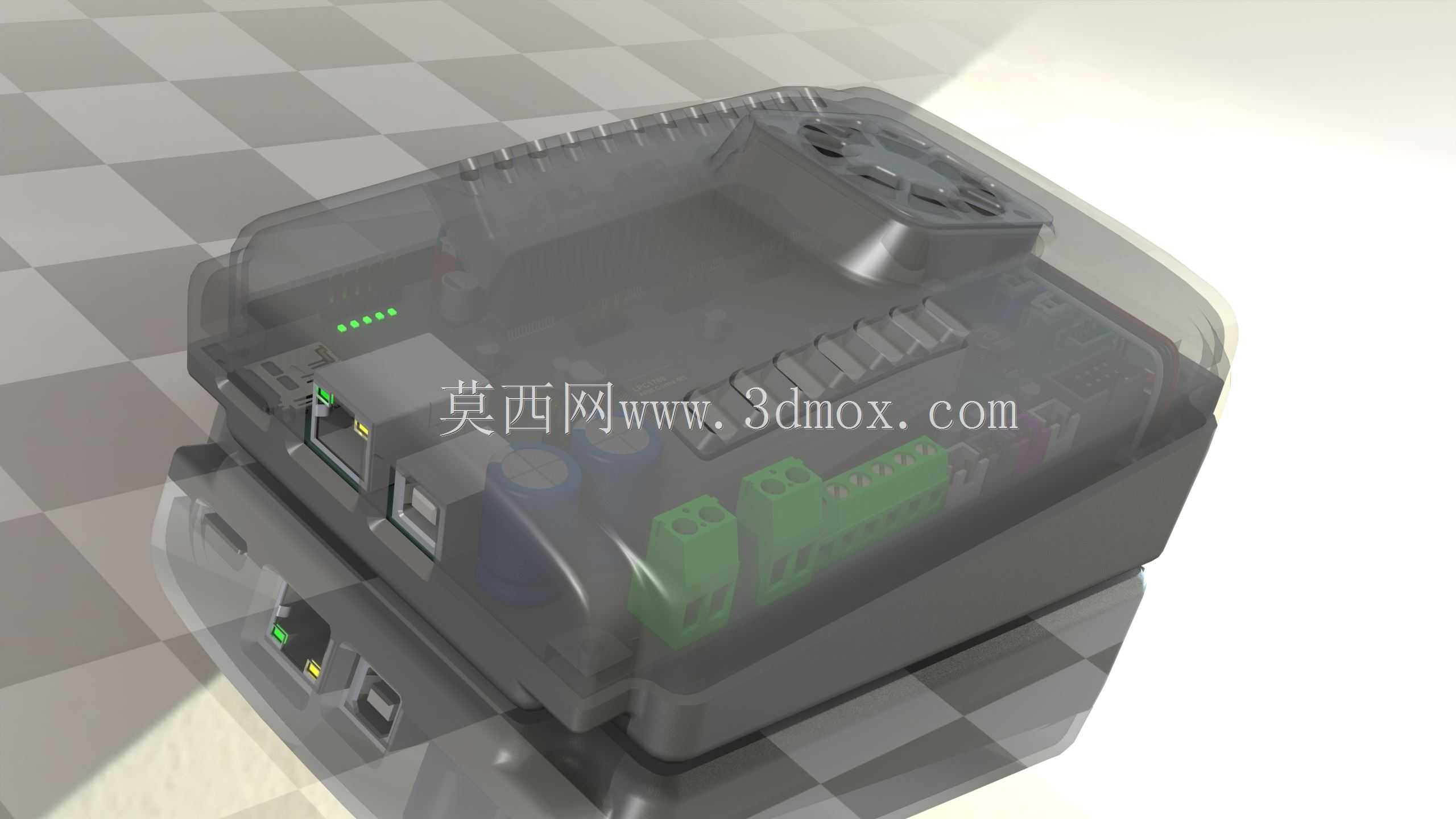

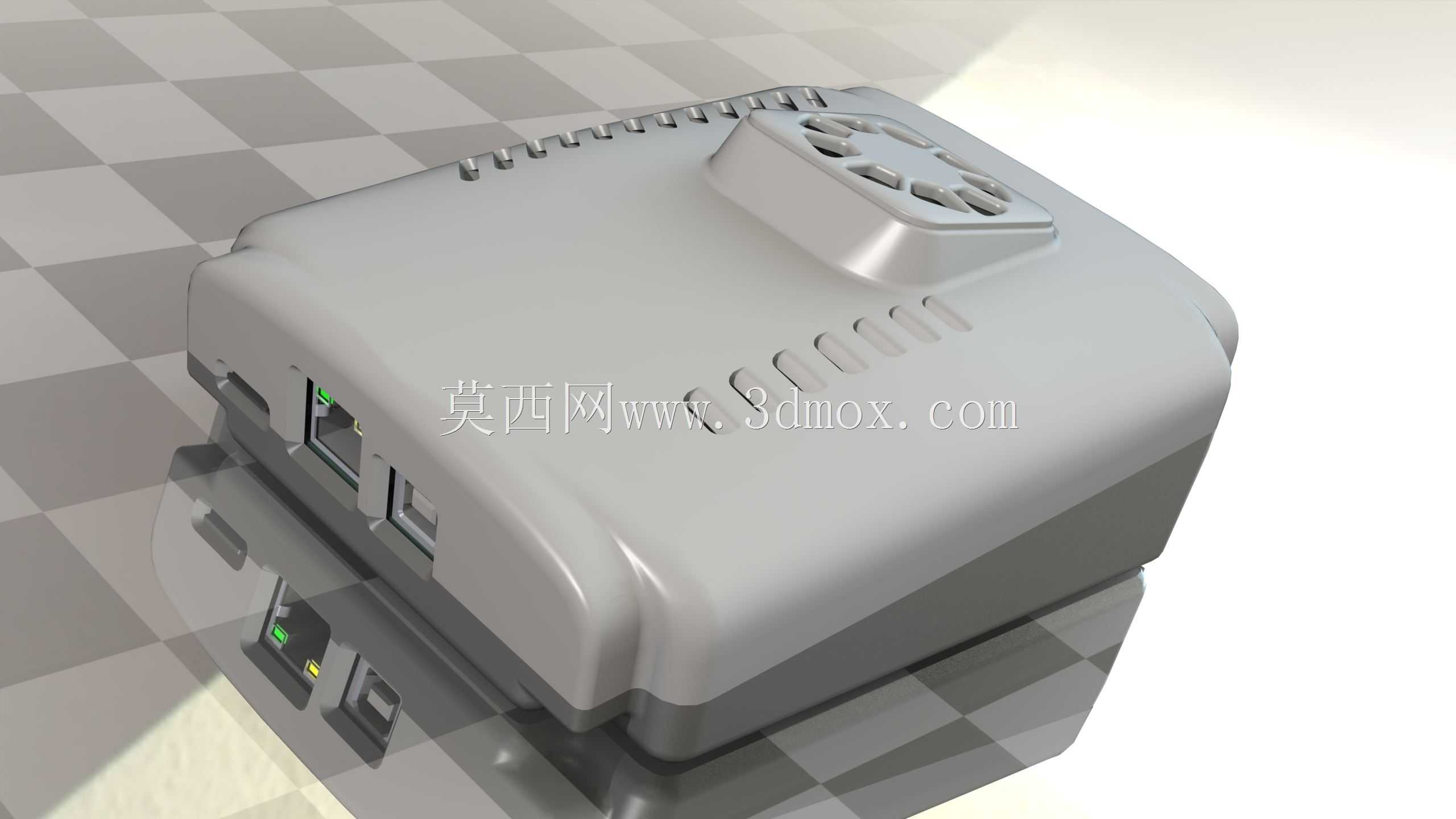

该装置主要面向桌面级FDM熔融沉积成型3D打印设备的电控集成场景，作为设备核心控制单元的承载与布线载体，替代传统零散的电控模块安装方式，解决桌面级3D打印机长期存在的电控线路杂乱、模块固定不稳、散热效率不足、维护拆装繁琐的行业共性痛点。在实际打印作业过程中，该装置可将主控板、驱动模块、电源接口、通讯端口、接线端子等所有电控元件集中收纳于半透明壳体内部，所有外接线路通过预设的平面布线通道规整排布，既避免打印过程中设备运动部件剐蹭线路引发的通讯故障、短路风险，也能大幅降低后期线路排查、模块更换的维护难度。产品功能设计上，壳体采用半透明高强度工程材质，无需开盖即可直观观察内部指示灯状态、线路连接情况，壳体侧面预留多组标准接口位，可兼容以太网、USB、电源输入、步进电机接线、温度传感器接线等常用端口的外接需求，内部预留的分层安装位可适配不同版本的MKS系列主控板，同时针对驱动模块、电源转换模块这类高发热元件，专门设计了定向空气流通通道，可引导设备运行时的冷却气流直接流经发热区域，配合可单独打印更换的冷却导风部件，能将电控区域的整体工作温度控制在合理区间，避免高温引发的模块宕机、寿命衰减问题。设计思路上，整体采用紧凑化方形布局，在保证内部元件安装间隙的前提下尽可能压缩整体体积，可直接嵌入多数桌面级3D打印机的框架底部或侧部预留空间，不会额外占用打印成型区域的有效尺寸；壳体边角做圆弧过渡处理，避免安装维护过程中划伤操作人员，上下壳体采用卡扣加隐藏式螺丝的固定方式，既保证壳体拼接的密封性，也能在需要维护时快速拆解。安装边界方面，壳体外部所有接口的位置均做了对位标识，外接线路接入时无需额外调整走线角度，底部预留的通用安装孔位可兼容2020、2040系列铝型材的标准安装间距，无需额外制作转接件即可完成固定，内部布线通道设置了多组理线卡扣，可将不同功能的线路分类固定，避免线路交叉产生的信号干扰，保证设备长时间打印运行的稳定性。
