40mm×10mm侧吹式离心散热风机

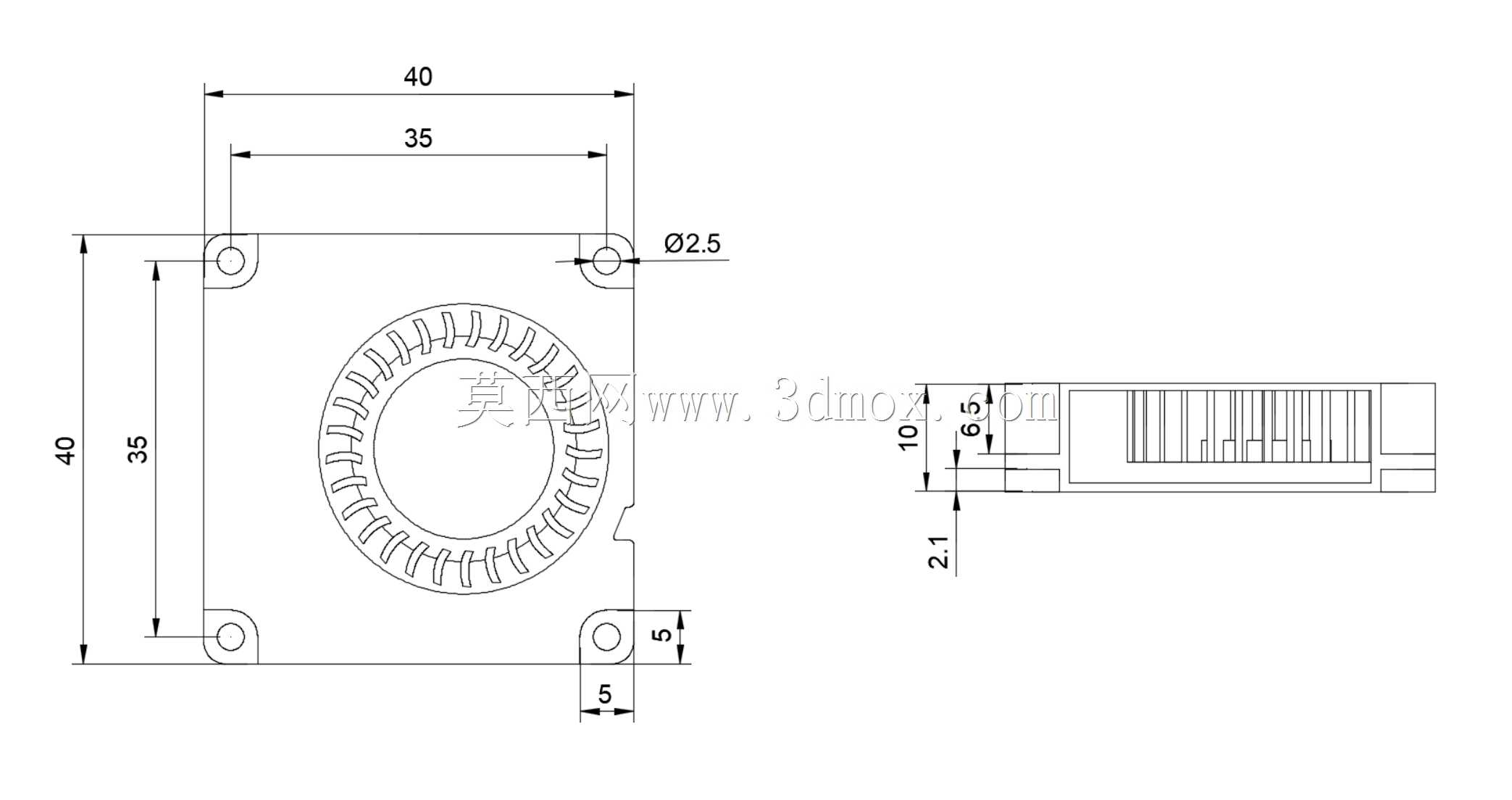

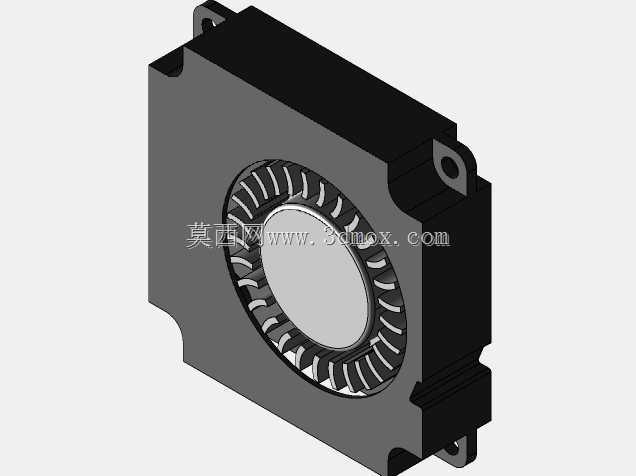

这款侧吹式离心风机是紧凑型电子设备散热场景下的专用送风部件，核心适配桌面级3D打印机的热端、挤出机构以及成型仓局部温控需求，同时也可广泛用于小型工控板卡、便携电子设备、微型嵌入式模组的主动散热环节，在空间局促、需要侧向定向送风的安装场景中有着不可替代的适配优势。不同于常规轴流风扇的直向送风逻辑，这款风机采用离心式鼓风结构，气流从正面圆形进风口进入叶轮腔后，通过多叶片叶轮的高速旋转将气流沿蜗壳导向从侧向出风口送出，能够在有限的厚度尺寸下实现更高的送风风压，避免轴流风扇在近距离贴附散热鳍片时风压不足、气流紊流的问题，可精准将冷却气流定向输送到需要控温的狭窄区域。在设计思路上，这款风机严格遵循紧凑型安装的边界约束，整体外形尺寸控制为40mm见方、厚度仅10mm，外壳四角预留了带安装孔的固定耳，安装孔位的间距经过精准校准，可直接适配市面上多数桌面级FDM3D打印机的挤出头安装支架，不需要额外设计转接件就能完成快速装配，大幅降低了设备改装和原厂装配的适配成本。外壳采用一体式注塑成型的蜗壳结构，既保证了气流通道的密封性，减少风压损耗，也通过边角的圆弧过渡优化了气流走向，降低叶轮高速旋转时产生的风噪。叶轮采用多翼式前倾叶片设计，叶片曲面经过弧度优化，在相同转速下能够推动更多空气进入风道，同时平衡了旋转动平衡，减少长时间运行的震动问题，保证风机运行的稳定性。在实际使用场景中，这款风机主要承担3D打印机挤出头的耗材冷却功能，在耗材挤出熔融后通过定向侧吹气流快速让耗材固化定型，避免打印件出现垂丝、塌边的问题，同时也可辅助对步进电机、驱动板等发热部件进行温度控制，避免设备长时间运行出现过热丢步、性能衰减的问题。其超薄的厚度设计不会过多占用打印头周边的操作空间，不会干涉打印过程中喷头的移动路径，在有限的X轴 carriage 安装空间内可以和加热块、热敏电阻、挤出齿轮等部件紧凑排布，兼顾散热效率和空间利用率。风机的进出风方向经过优化，侧向出风的角度刚好对准挤出喷嘴下方的打印区域，气流不会直吹加热块导致热端温度波动，能够在保证成型冷却效果的同时维持热端温度的稳定性，减少温度波动带来的打印质量问题。
