带联轴器Nema17步进电机结构设计

这款Nema17规格的步进电机，是小型自动化传动场景里的核心动力部件，常见于桌面级3D打印机的进给轴驱动、小型雕刻机的位移传动、桌面机械臂的关节动力输出，也会用在小型自动化分拣设备的物料推送机构、实验室精密液体分装设备的柱塞驱动等对控制精度有要求的场景。它的核心功能是将电脉冲信号转化为对应的角位移，搭配对应的驱动板可以实现精准的开环位置控制，无需额外加装位置反馈传感器就能达到多数小型设备所需的定位精度，大幅降低小型自动化设备的搭建成本。

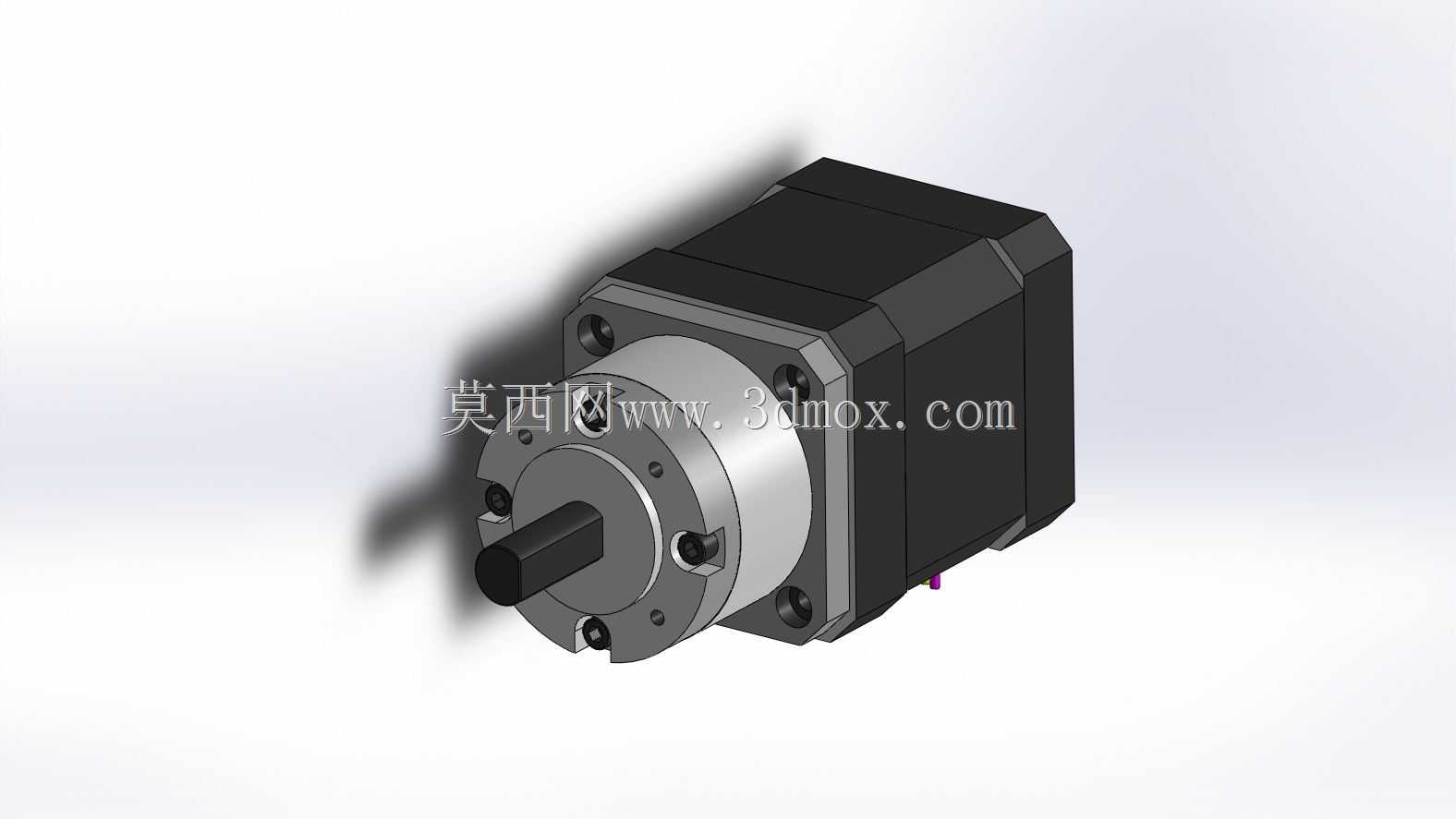

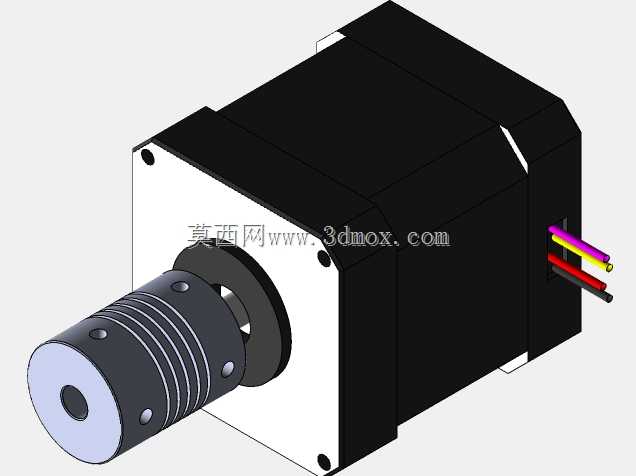

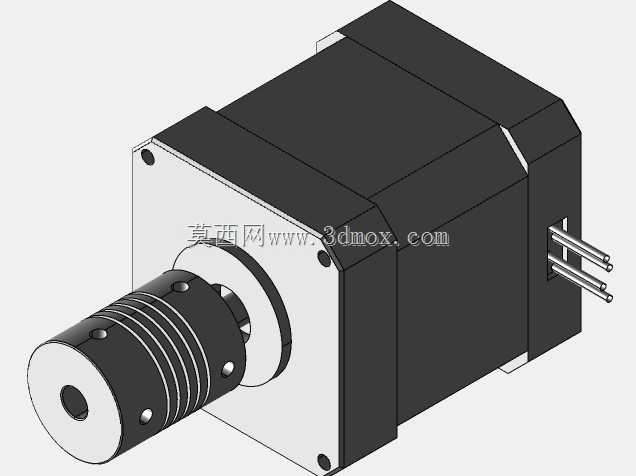

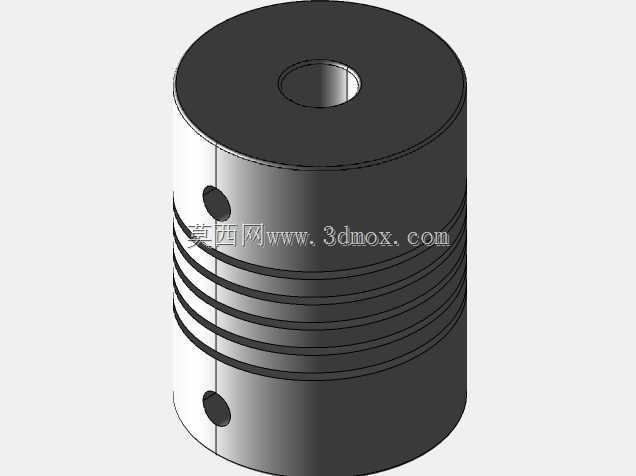

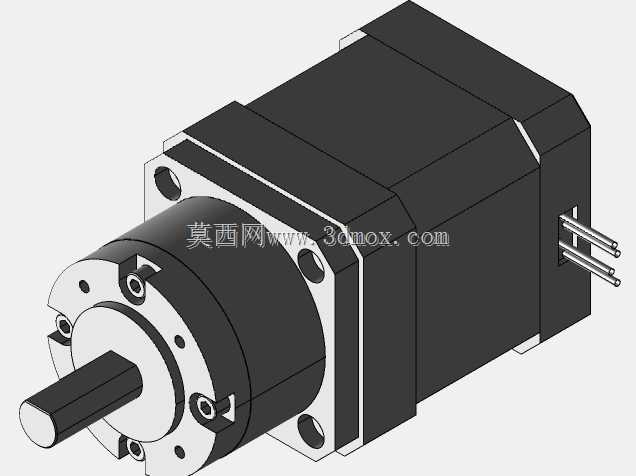

设计上同时覆盖了带齿轮箱和不带齿轮箱两种配置方案，不带齿轮箱的版本可以输出更高的转速，适合需要快速位移的轻载传动场景，带齿轮箱的版本则通过减速结构放大输出扭矩，适合需要更大推力的低速重载工况，用户可以根据自身设备的负载、转速需求灵活选型。输出端搭配的连杆联轴器采用了柔性补偿结构，能够抵消电机输出轴和从动轴之间的少量同轴度误差，避免安装时的对中偏差导致的轴系磨损、振动异响问题，延长整套传动结构的使用寿命。

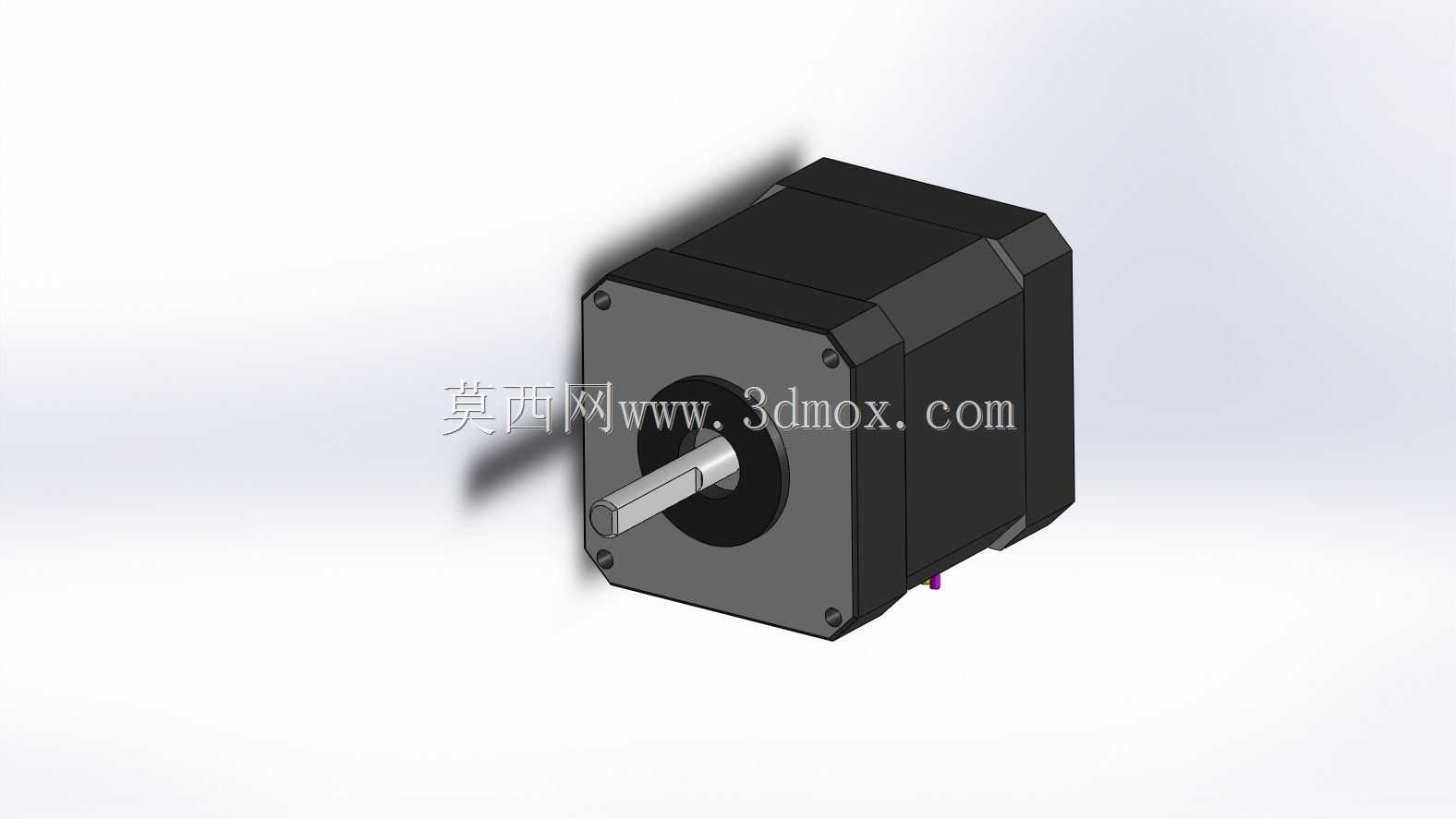

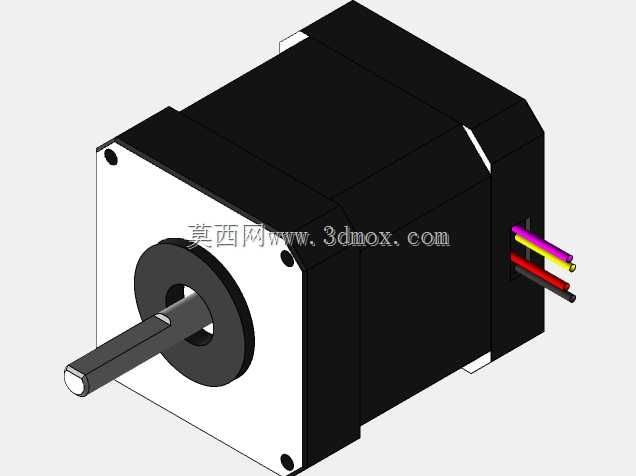

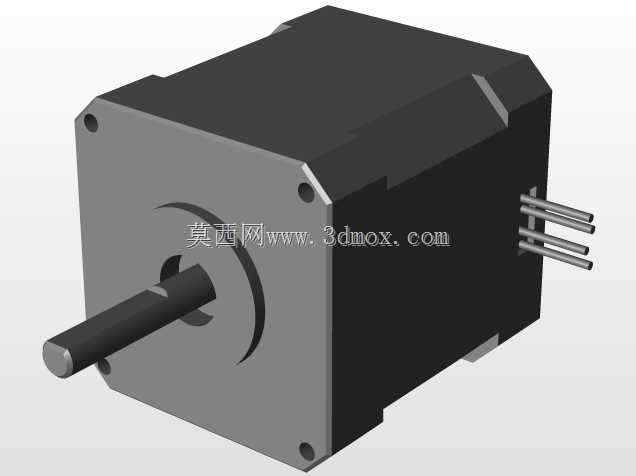

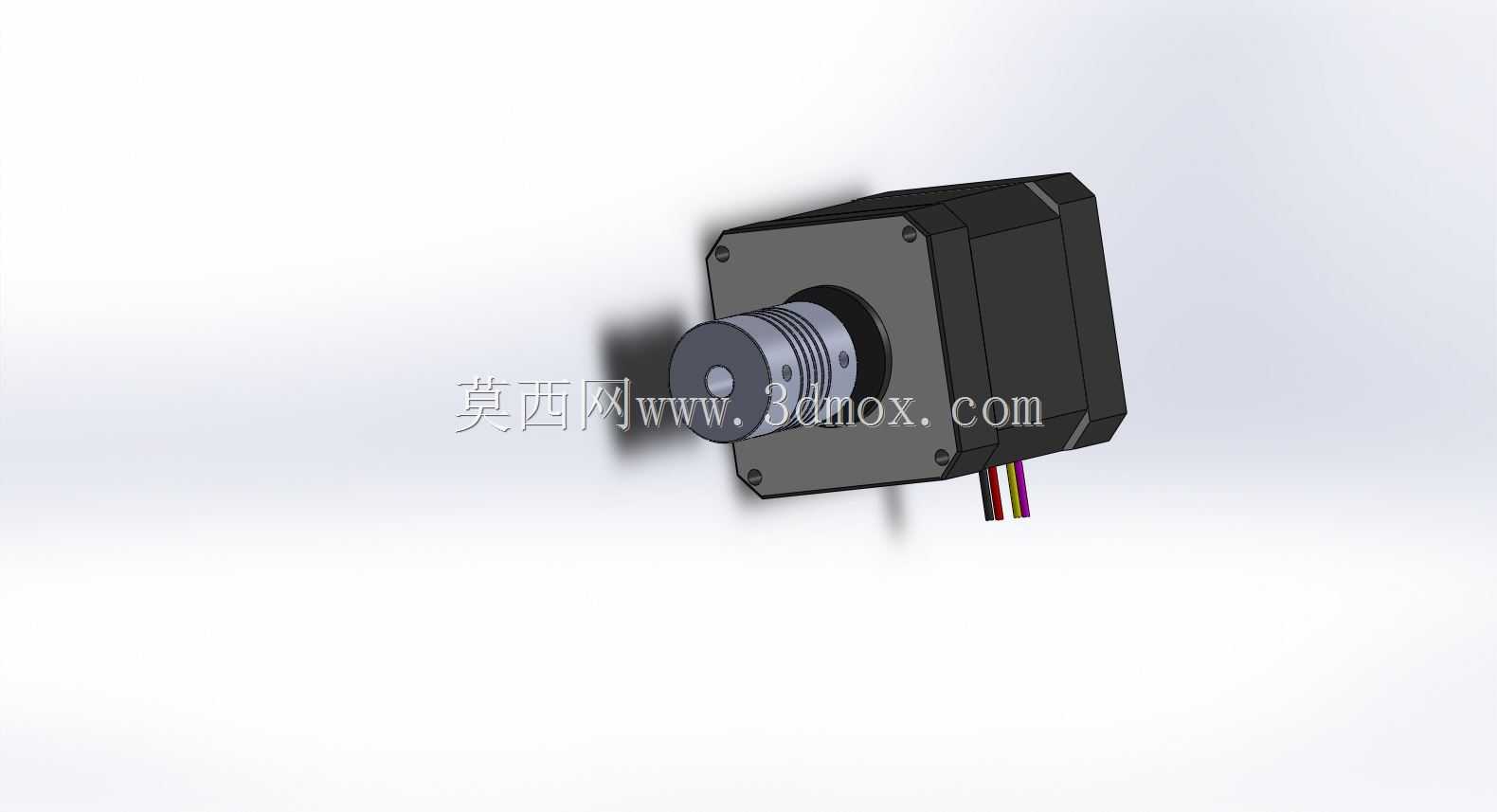

外形尺寸遵循Nema17标准安装规范，安装孔位间距为42mm见方，输出轴直径、机身长度都符合行业通用尺寸标准，安装边界完全适配市面上绝大多数同规格电机的安装位，替换现有设备上的同规格电机时无需修改安装支架的结构设计，直接替换即可快速完成设备维护或升级。机身采用方形铝合金端盖搭配黑色金属壳体的结构，既保证了整体结构的刚性，也能在运行时通过壳体快速散出绕组产生的热量，长时间连续运行也不会出现过热退磁的问题。尾部引出的多色控制线对应不同的绕组相位，接线时可以通过线色快速区分接线定义，减少接线调试的时间成本，降低接错线导致电机反转甚至烧毁驱动的风险。整体结构设计充分考虑了小型自动化设备的安装空间限制，机身紧凑不占用多余安装空间，同时预留了足够的散热间隙，即使安装在密闭的设备腔体内也能保持稳定的运行状态。
