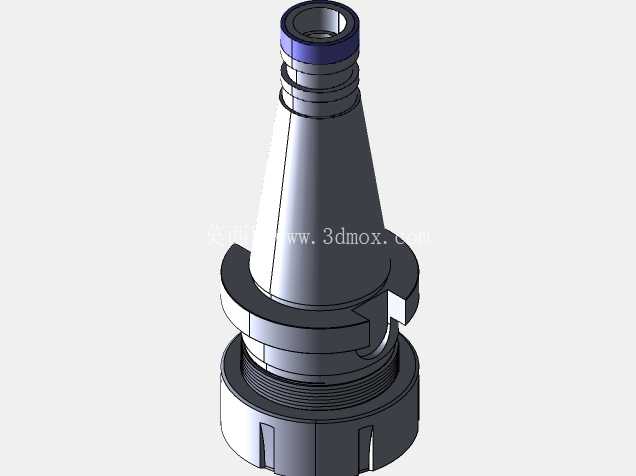

INT40锥柄25mm弹簧夹头刀柄结构

　　夹头部分采用ER型弹簧夹头的夹持原理，配套的25mm规格夹头可以装夹柄径在对应夹持范围内的直柄刀具，锁紧螺母通过螺纹旋合在刀柄下端的本体上，旋紧过程中螺母的内锥面会挤压弹簧夹头的外锥面，迫使夹头的开槽部分均匀向内收缩，从而抱紧刀具柄部，这种均匀收缩的夹持方式相比老式的螺钉顶紧式刀柄，同轴度可以控制在0.005mm以内，能有效减少刀具高速旋转时的动平衡误差。从设计思路上看，整个刀柄的外形采用上窄下宽的锥台过渡结构，靠近锥柄大端的位置设计了对称的驱动缺口，用来和主轴端面的驱动键配合，传递主轴的切削扭矩，避免重切削时刀柄和主轴之间出现相对转动；锥柄上端的拉钉安装位置做了同轴度定位台阶，保证拉钉安装后和刀柄本体的同轴度，避免拉紧时出现偏载导致锥面贴合不良。在常规立式铣床、数控镗铣床的金属切削作业场景里，刀具装夹的同轴度、夹持刚性直接决定了加工面的粗糙度、尺寸公差稳定性以及重切削工况下的振刀概率，这套INT40锥柄配25mm夹头的刀柄结构，正是针对中小规格铣刀、钻头、铰刀的装夹需求设计的机床附件。从实际安装边界来看，其锥柄部分完全遵循INT40（即SK40）锥度标准，锥面大端直径、锥长、拉钉螺纹规格都和机床主轴的内锥孔完全适配，安装时只需将锥面擦拭干净后推入主轴锥孔，配合主轴内部的拉钉拉紧机构即可完成锁紧，锥面的自锁特性加上拉钉的轴向拉紧力，能保证高速旋转时刀柄不会出现径向窜动或轴向松脱。

　　下端的夹头安装座部分做了加厚的壁厚设计，用来抵消锁紧螺母旋紧时的胀形力，同时提升夹持部位的刚性，减少切削时的刀具让刀量；螺母和本体的螺纹配合采用细牙螺纹，螺距小、自锁性好，切削过程中的振动不会导致螺母松脱，同时细牙螺纹的调节精度更高，能更好地控制夹头的收缩量，避免夹头过度收缩导致开裂或者夹持力不足。在实际使用场景中，这套刀柄可以适配大部分配置INT40主轴的铣床、加工中心，用来装夹直柄立铣刀进行平面铣削、轮廓铣削，也可以装夹钻头进行钻孔作业、装夹铰刀进行精铰孔加工，25mm的夹头规格覆盖了车间日常加工中最常用的中小直径刀具范围，不需要频繁更换不同规格的刀柄就能完成多数常规工序的加工。

　　从外形尺寸的适配性来看，刀柄的总长度控制在常规加工的悬伸需求范围内，既不会因为悬伸过长导致刚性下降，也不会因为长度不足无法加工有一定深度的型腔特征；刀柄的最大外径避开了主轴端面的干涉区域，安装后不会和工作台、夹具或者工件发生碰撞，在加工靠近立壁的特征时，刀柄的外轮廓也不会和工件侧壁产生刮擦。另外，锥柄部分的表面做了淬硬处理，硬度达到HRC58以上，长期反复拆装也不会出现锥面拉伤、磨损的情况，能长期保持和主轴锥孔的贴合精度；夹头本体采用弹簧钢制作，经过热处理后既有足够的韧性避免夹紧时断裂，又有足够的刚性保证夹持力，反复松紧也不会出现塑性变形导致夹持精度下降。

　　在日常的设备维护中，这套刀柄的拆装也十分便捷，更换刀具时只需要用专用扳手松开锁紧螺母，即可取出旧刀具、放入新刀具后重新锁紧，不需要对刀柄进行整体拆卸，能有效减少工序切换的辅助时间；锥面和夹头的配合面只需要定期清理切屑、涂抹少量防锈油即可，不需要复杂的维护流程，适合车间批量加工的长时间连续作业场景。针对不同的加工工况，这套刀柄的刚性表现也经过了实际切削验证，在进行钢件的粗铣加工时，配合合适的切削参数，不会出现刀柄振颤、刀具打滑的情况；精加工时的同轴度表现也能满足IT7级公差的加工要求，不需要额外进行刀柄动平衡校正就能满足8000转以内的高速加工需求。
