四旋翼无人机动力承载机架结构设计

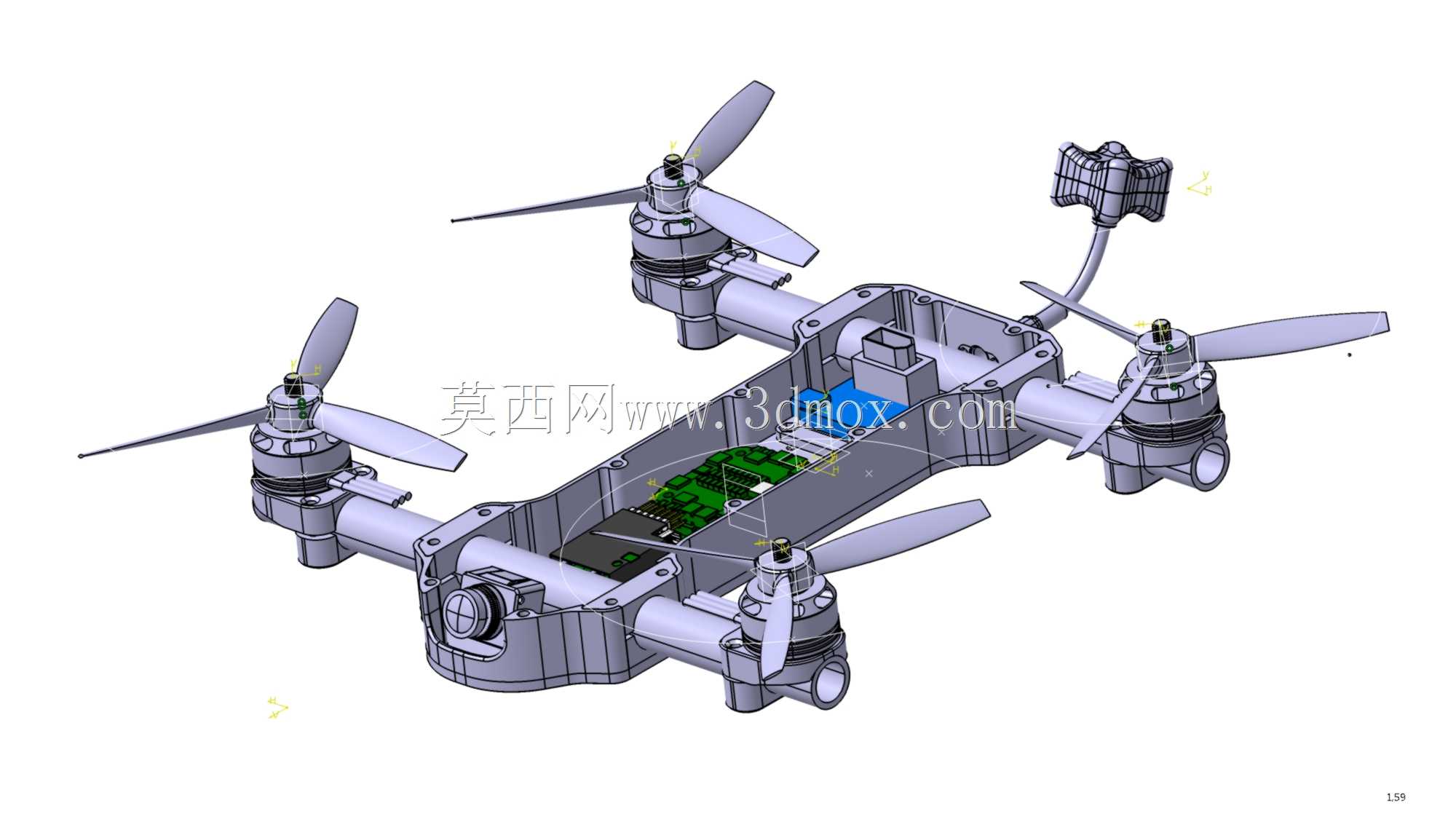

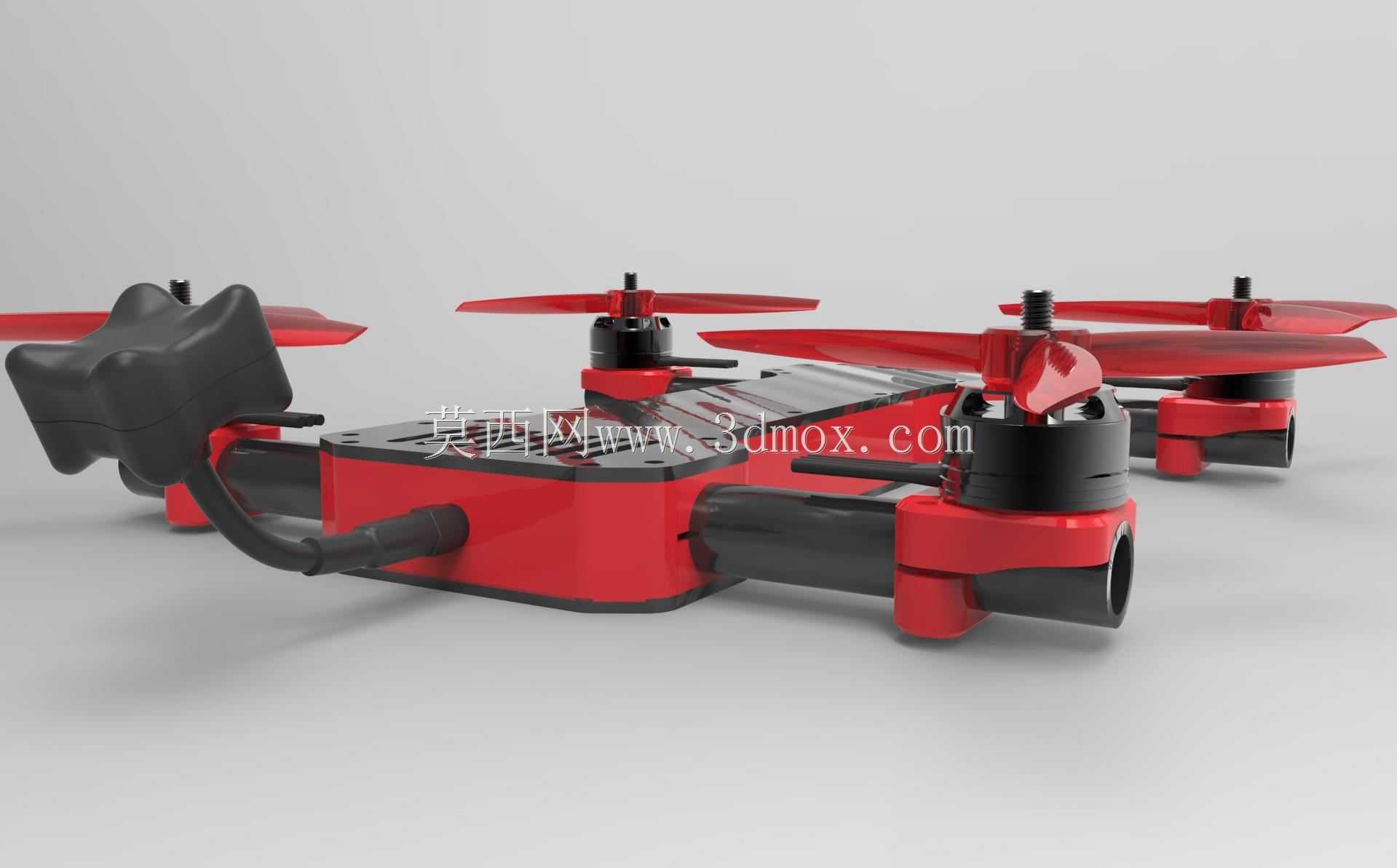

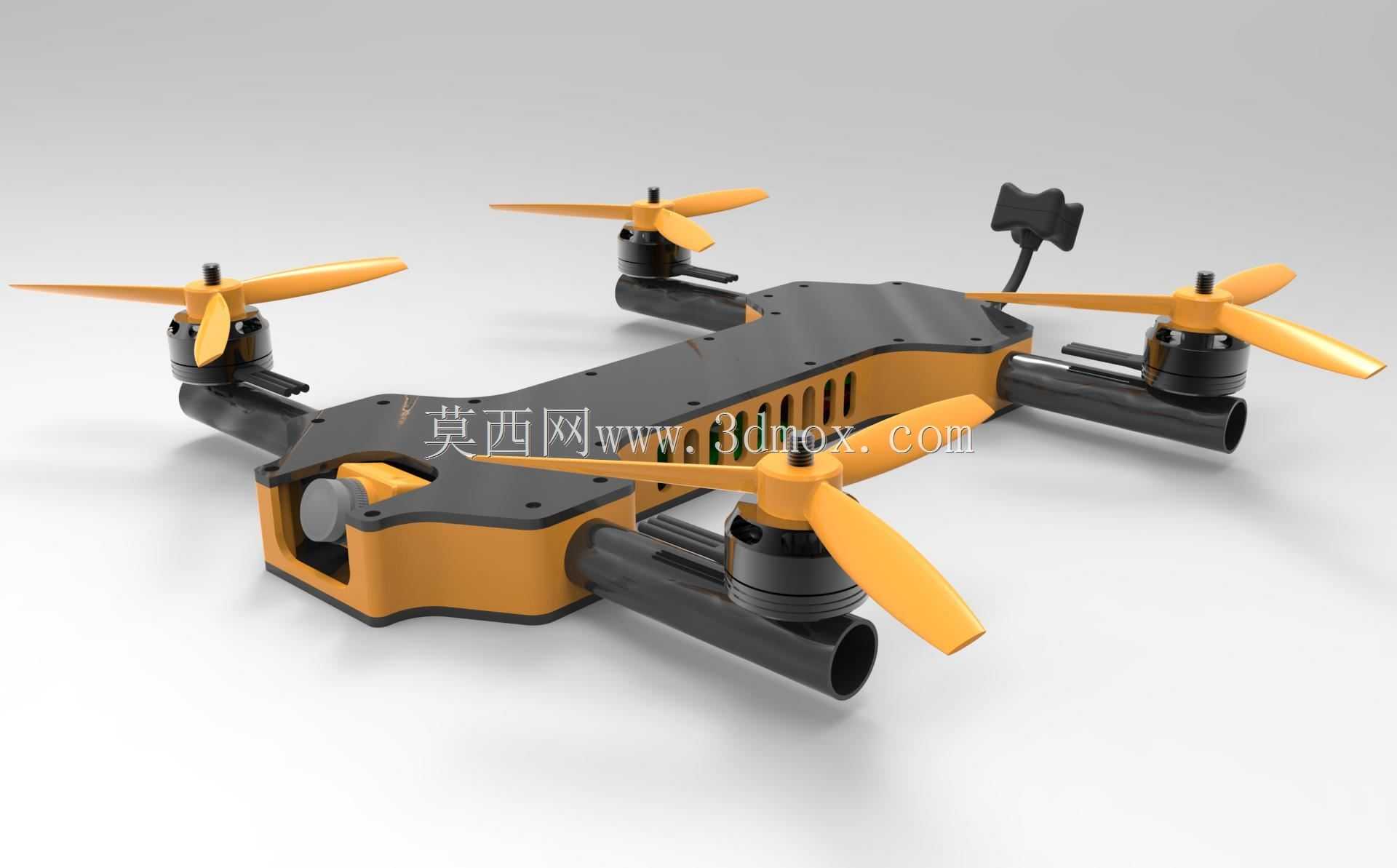

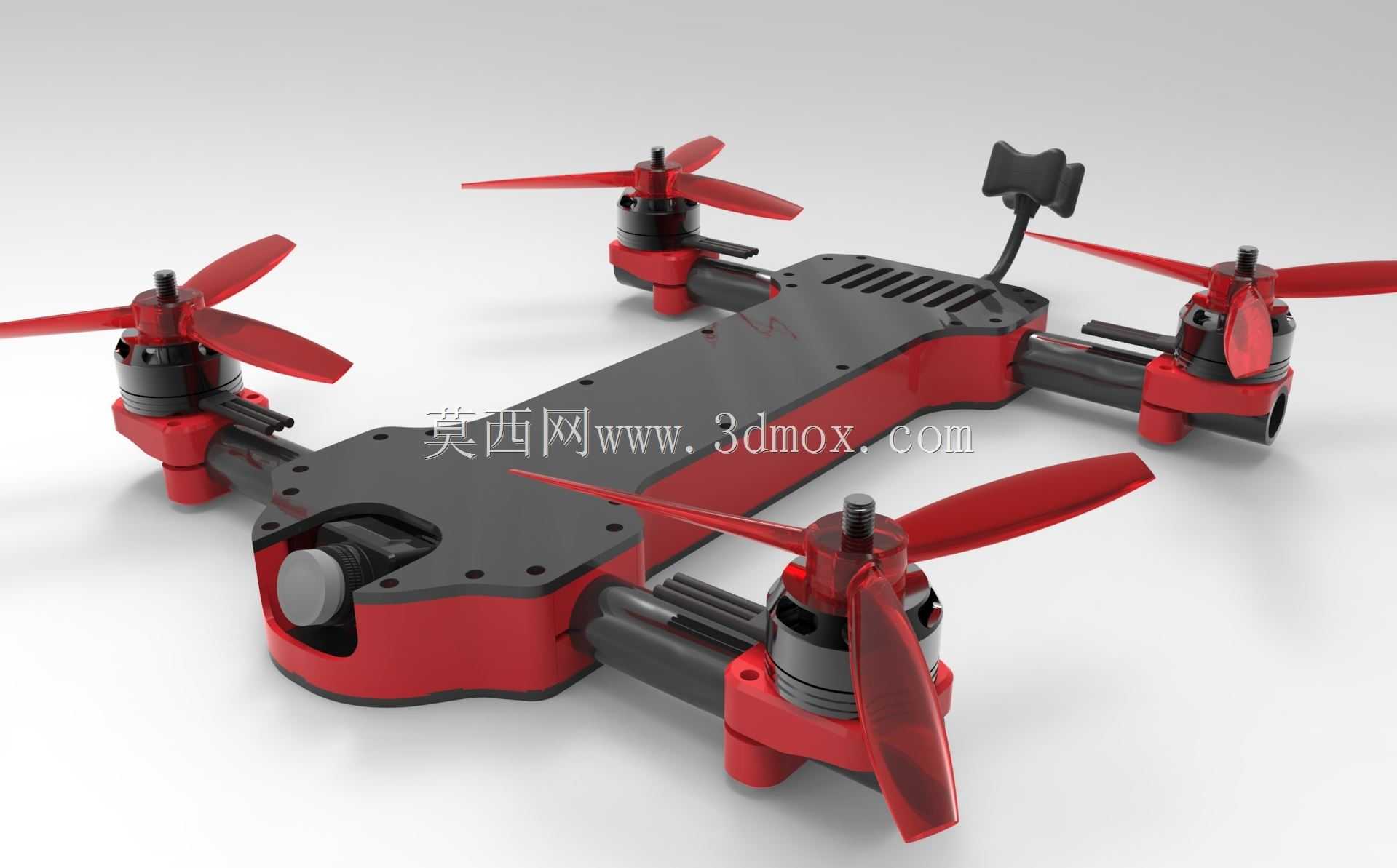

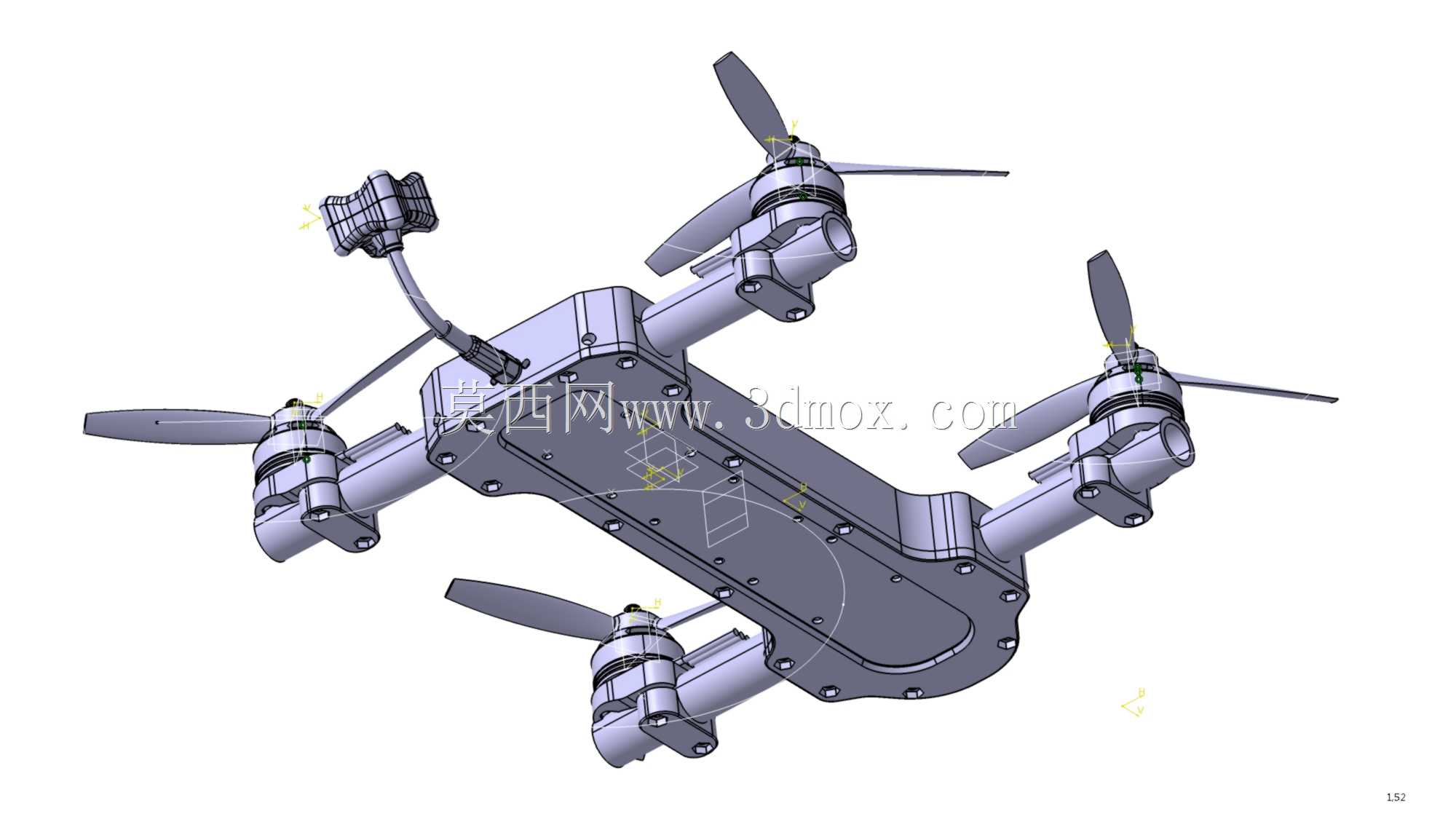

该结构为四旋翼无人机的核心动力承载机架，主要应用于消费级航拍、小型作业类无人机的整机装配场景，承担整机动力部件固定、载荷传递、飞行姿态稳定的核心作用。机架整体采用上下分层的长条形布局，中心区域为飞控、电池等核心电控元件的安装位，四个机臂沿中心机身呈十字对称延伸，末端预留电机安装座，可直接适配标准规格的无刷电机与螺旋桨组件，机臂与中心机身采用一体化衔接设计，减少装配间隙带来的振动偏移。设计过程中优先考量了飞行过程中的受力分布，四个机臂的受力点通过中心机身的加强筋结构均匀传导，避免单点受力过大导致的结构断裂，机身表面预留的格栅结构既可以为内部电控元件提供散热通道，也能在保证结构强度的前提下降低整机自重，提升飞行续航表现。机架的安装边界经过精准适配，中心区域的安装孔位对应常规飞控板、电池仓的固定尺寸，机臂末端的电机座孔位匹配主流22系列无刷电机的安装规格，无需二次打孔即可完成装配，机臂的延伸长度经过测算，既保证螺旋桨旋转时不会出现桨叶干涉，也能最大化压缩整机横向尺寸，提升便携性。机身底部预留了载荷安装位，可搭载小型航拍相机、作业挂载等配件，安装位的减震结构设计能够过滤飞行过程中的高频振动，保证挂载设备的运行稳定性。整体结构兼顾了轻量化与结构强度，可采用ABS或PET材质通过3D打印工艺制作，也可通过注塑工艺实现批量生产，适配个人DIY组装、小型航模量产等不同场景的使用需求，机架的边角做了圆弧过渡处理，既能够降低飞行过程中的风阻，也能避免尖锐边角在装配、使用过程中造成磕碰损伤，机臂与中心机身的衔接处做了加厚处理，能够承受飞行过程中机动动作带来的冲击力，保证整机结构的可靠性。
