FPV穿越机5.8G图传发射模块安装支架

这款支架是针对FPV迷你四轴飞行器的图传发射模块开发的专用安装固定件，适配国内常用的5.8G频段40频道图传发射设备，核心用途是为图传模块提供可靠的安装承载，同时兼顾飞行过程中的散热、走线与抗振需求，适配3D打印加工的成型工艺，能直接通过桌面级FDM3D打印机制作成品，无需额外开模，适合航模玩家、小批量装机场景使用。

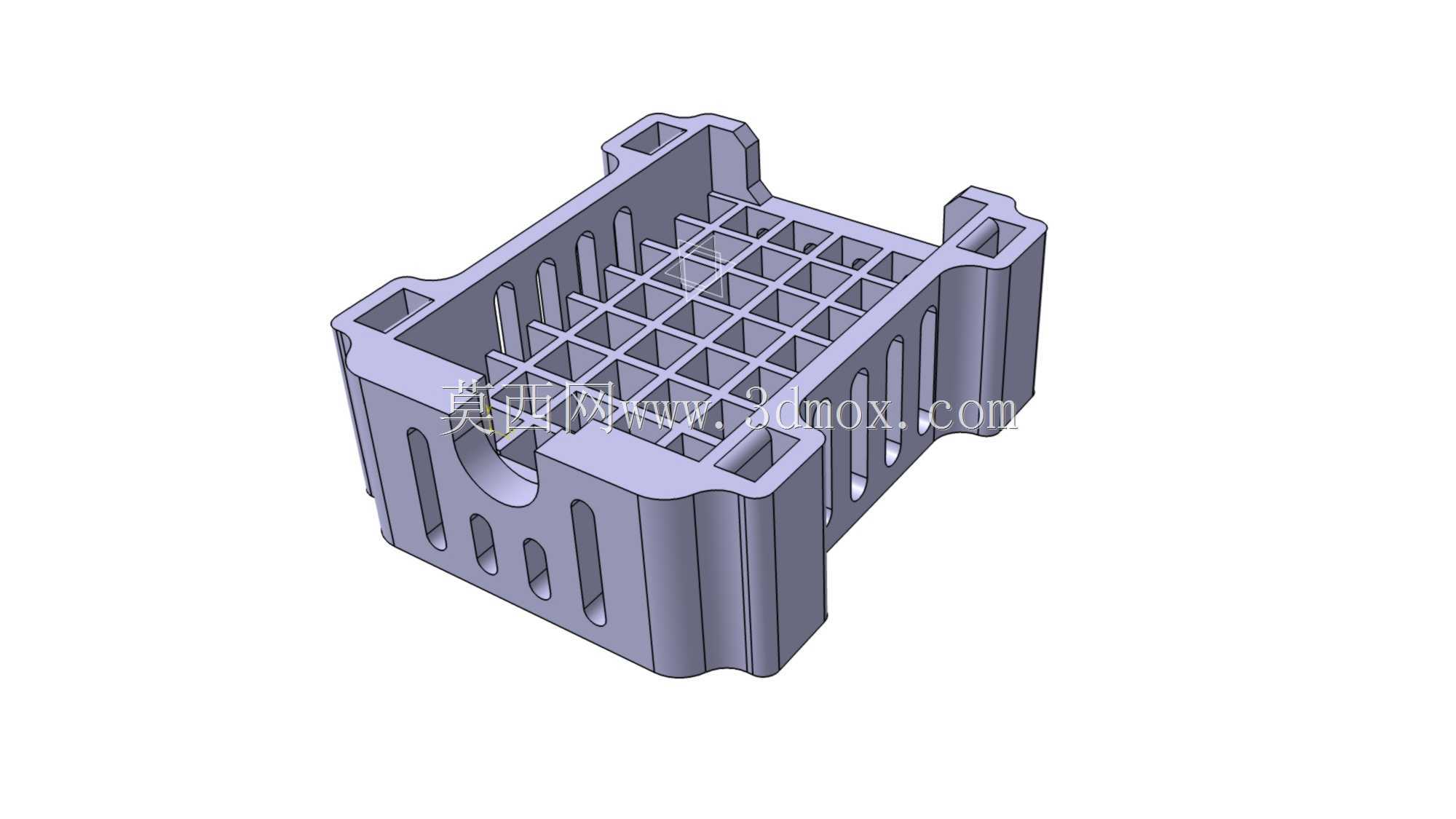

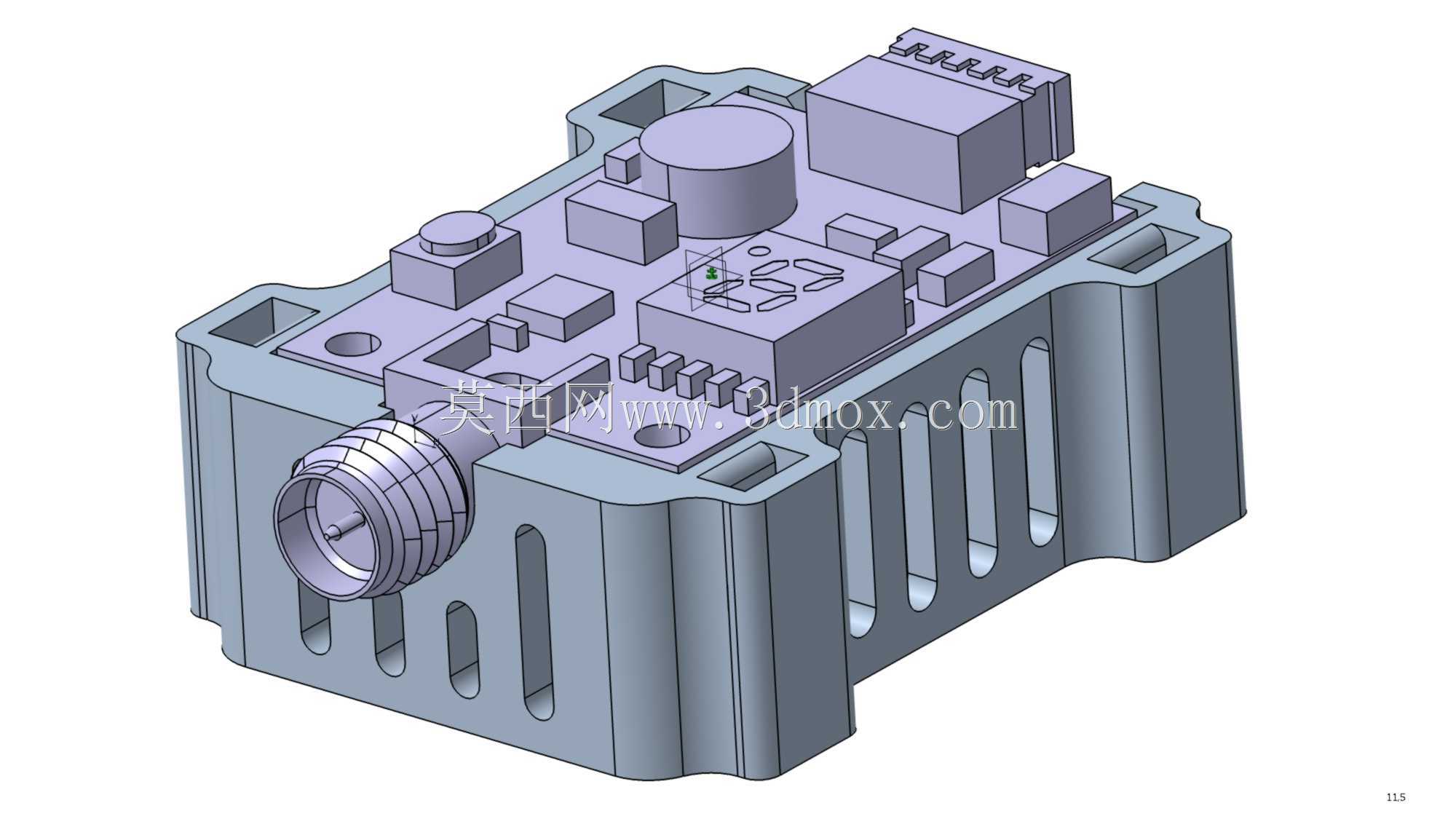

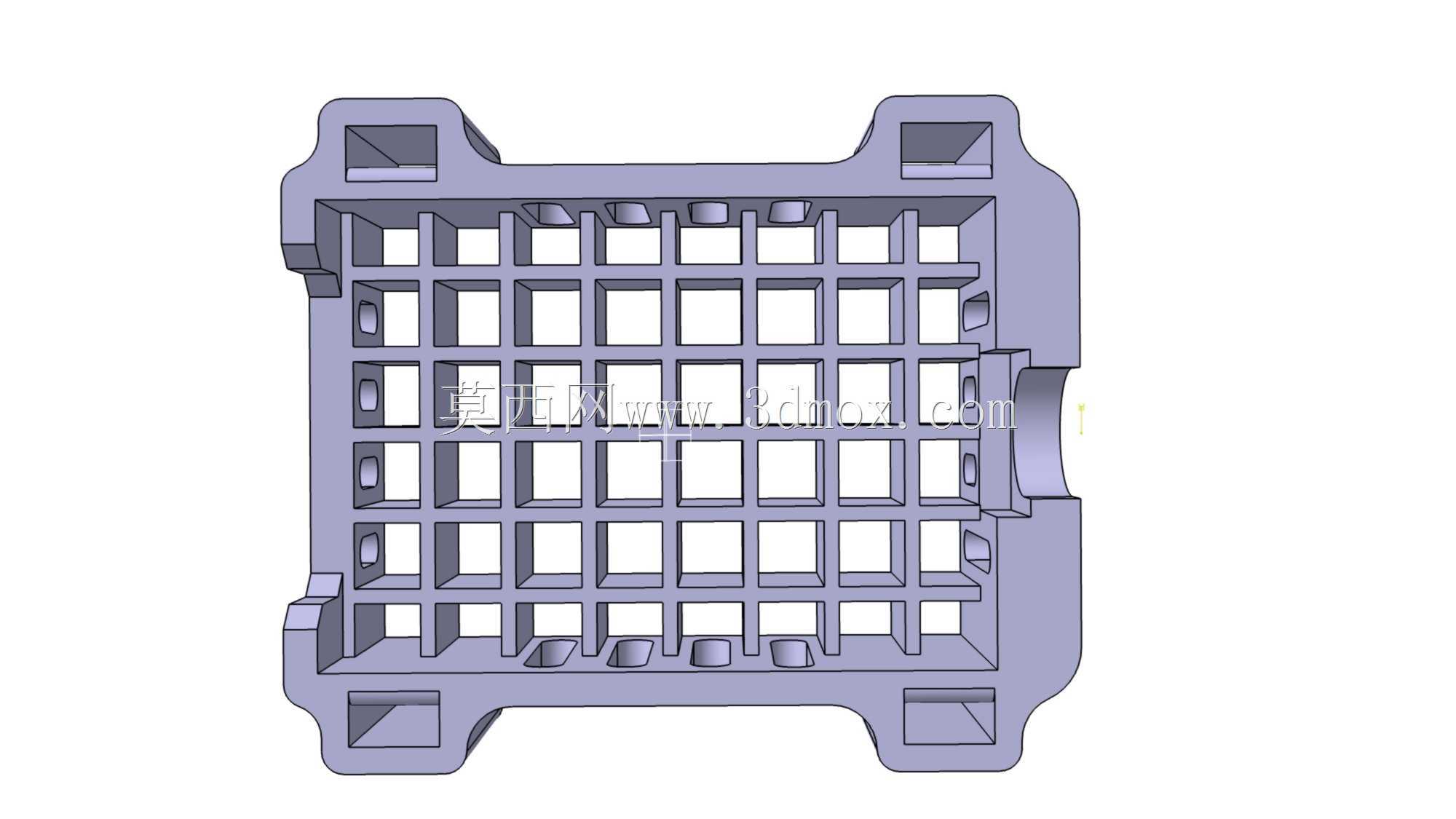

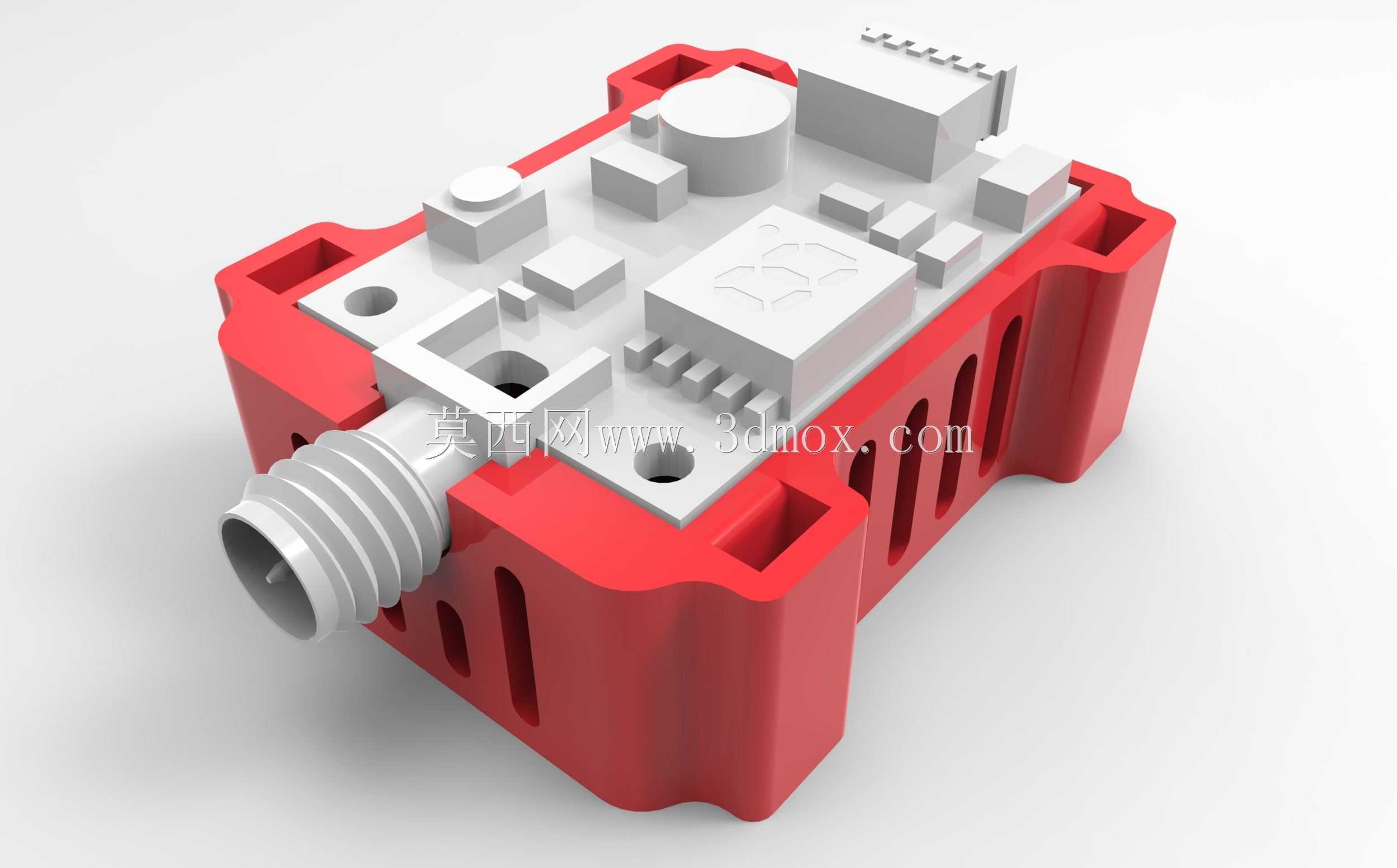

从设计思路来看，支架主体采用框式包裹结构，外围设置四个带安装孔的凸耳，凸耳位置匹配迷你穿越机机架的标准安装孔位，安装边界控制在32mm*28mm*18mm范围内，不会超出迷你四轴的机架安装空间，不会和飞控、电调、摄像头等其他装机部件产生干涉。支架底部与图传模块接触的位置做了0.2mm的避让间隙，既可以保证模块安装时不会出现卡滞，也能预留出双面胶或者减震泡棉的粘贴空间，抵消飞行过程中电机产生的高频振动，避免图传模块因为振动出现信号不稳、焊点脱落的问题。

支架两侧开设了多道纵向通槽，一方面是为了减轻支架自身重量，对于克重敏感的FPV迷你机型来说，每减少1g的无效重量都能提升飞行机动性与续航表现，另一方面这些通槽形成了自然的散热风道，飞行过程中气流可以顺着槽体流过图传模块的发热区域，带走模块工作时产生的热量，避免长时间飞行出现模块过热降频、信号中断的情况。支架前端预留了SMA天线接头的穿出孔位，孔位做了圆角过渡处理，不会刮伤天线接头的馈线外皮，接头安装后可以和支架端面贴合，保证天线连接的稳固性，不会因为飞行中的急转、炸机出现天线松脱的问题。

支架顶部的平面做了分区避让设计，对应图传模块上的电容、芯片、接线端子等凸起部件，分别设置了不同深度的沉台，安装时模块可以完全嵌入支架内部，不会出现局部顶起、安装不平的情况，同时顶部预留了接线缺口，图传的供电线、视频信号线可以顺着缺口规整引出，不会出现走线杂乱、被螺旋桨打到的风险。整个支架的壁厚统一设置为2mm，既可以保证3D打印时的结构强度，炸机时不会轻易碎裂，也不会因为壁厚过大增加不必要的重量，所有棱边都做了R0.5的圆角处理，打印完成后不需要额外打磨去毛刺，安装时也不会划伤手或者损坏其他装机部件。

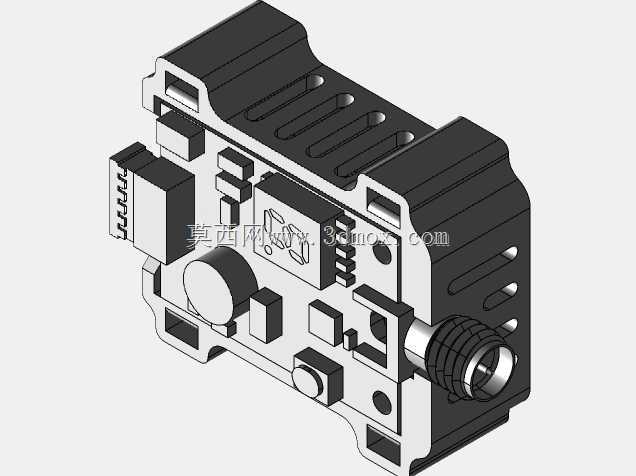

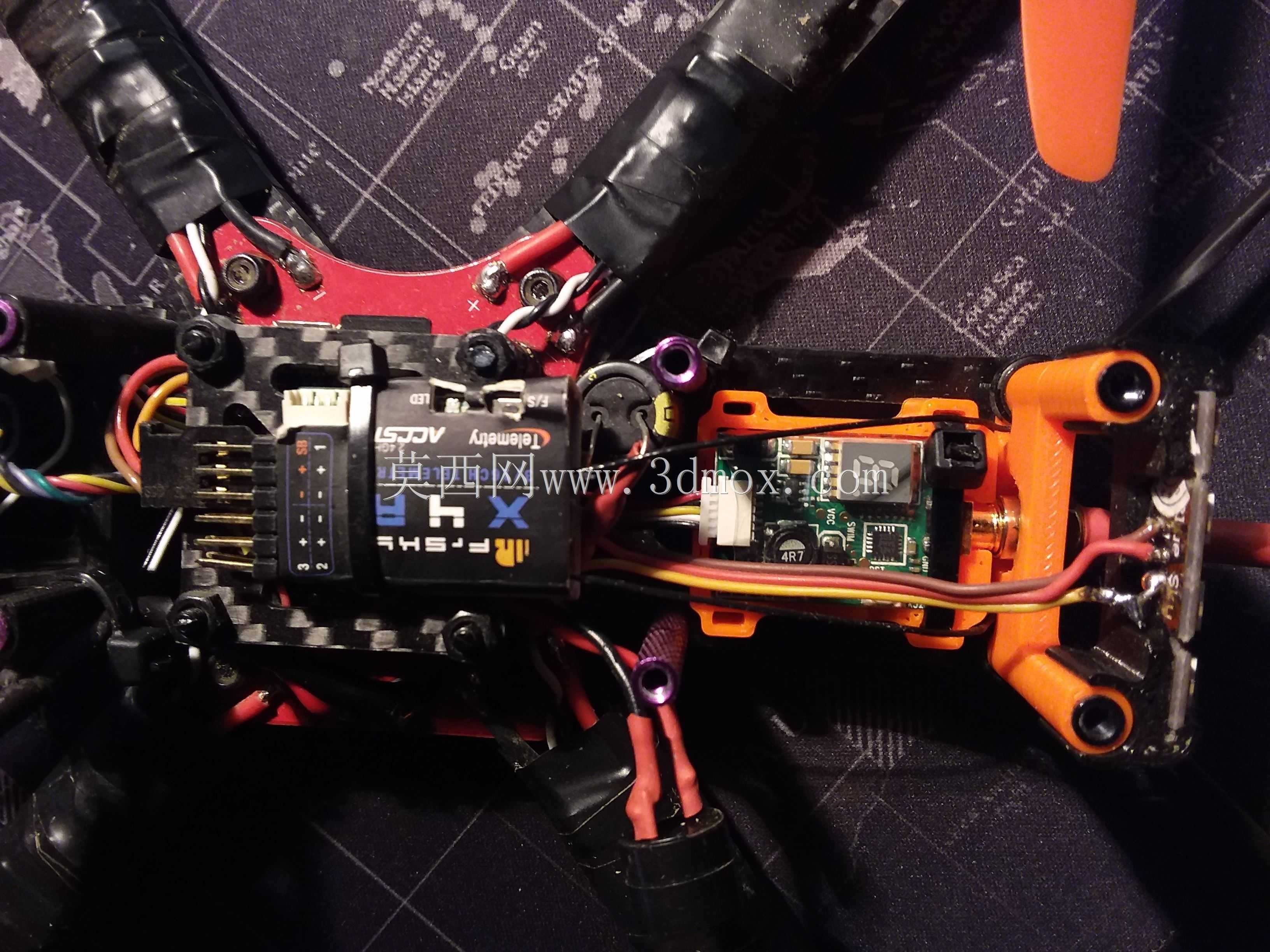

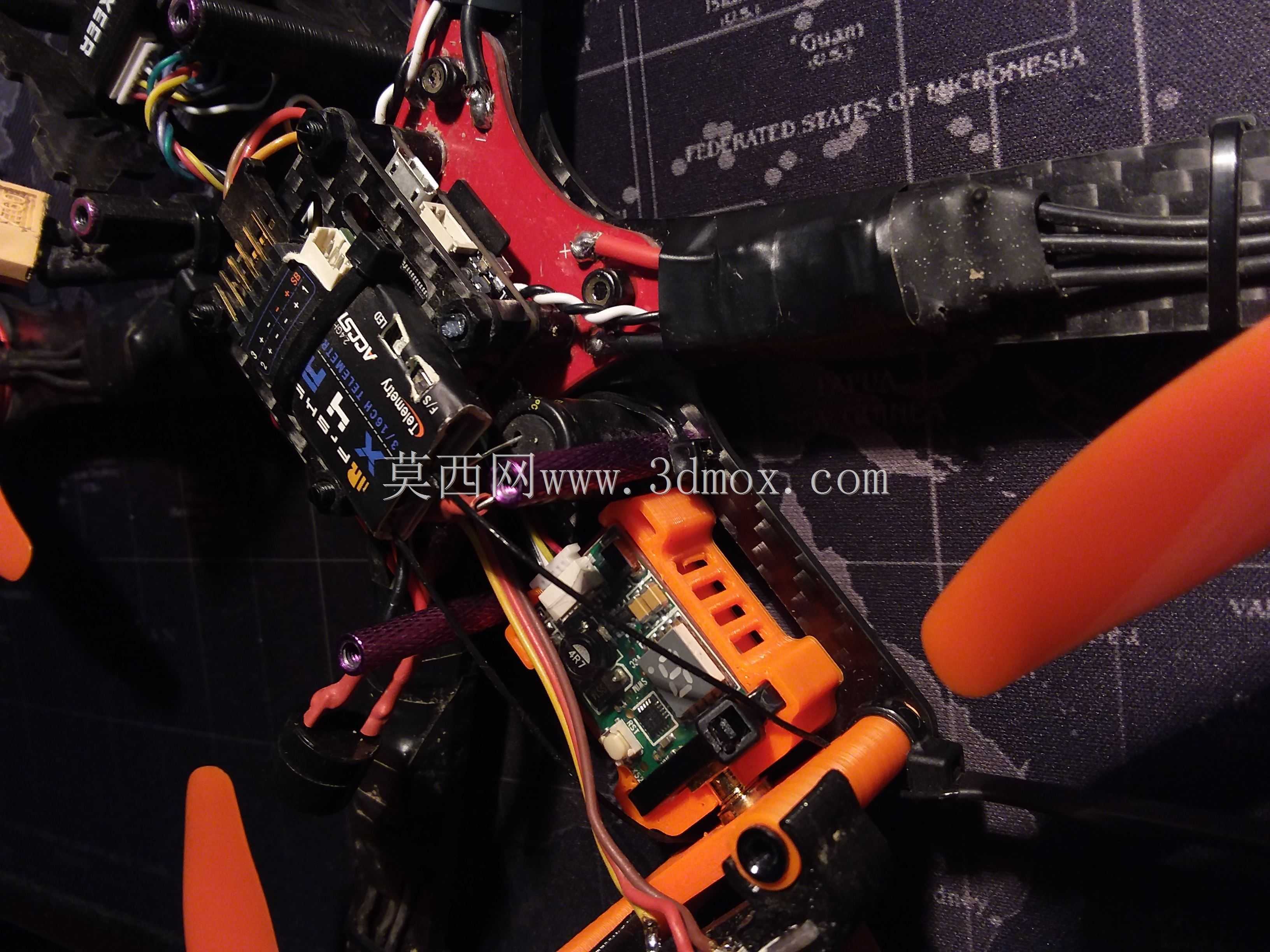

在实际装机场景中，这款支架可以直接替换迷你穿越机原厂的图传固定座，不需要对机架做额外的打孔、切割修改，安装时只需要用四颗M2螺丝将支架固定在机架预留的安装位，再将图传模块嵌入支架，接好天线和供电、视频线即可完成安装，相比传统的扎带固定方式，这种包裹式支架的固定可靠性更高，不会因为扎带老化、松动出现图传移位的问题，同时规整的安装结构也能优化机架内部的气流走向，提升整机的飞行稳定性。
