Fauvel14%翼型航空构件设计

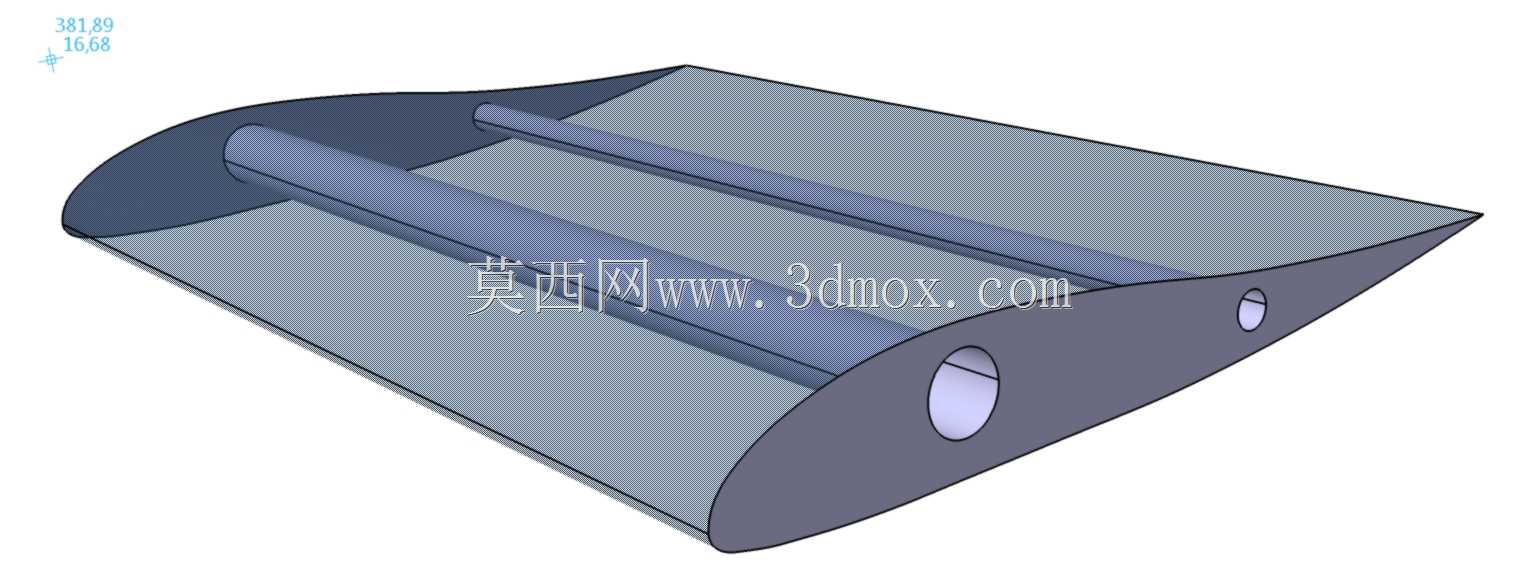

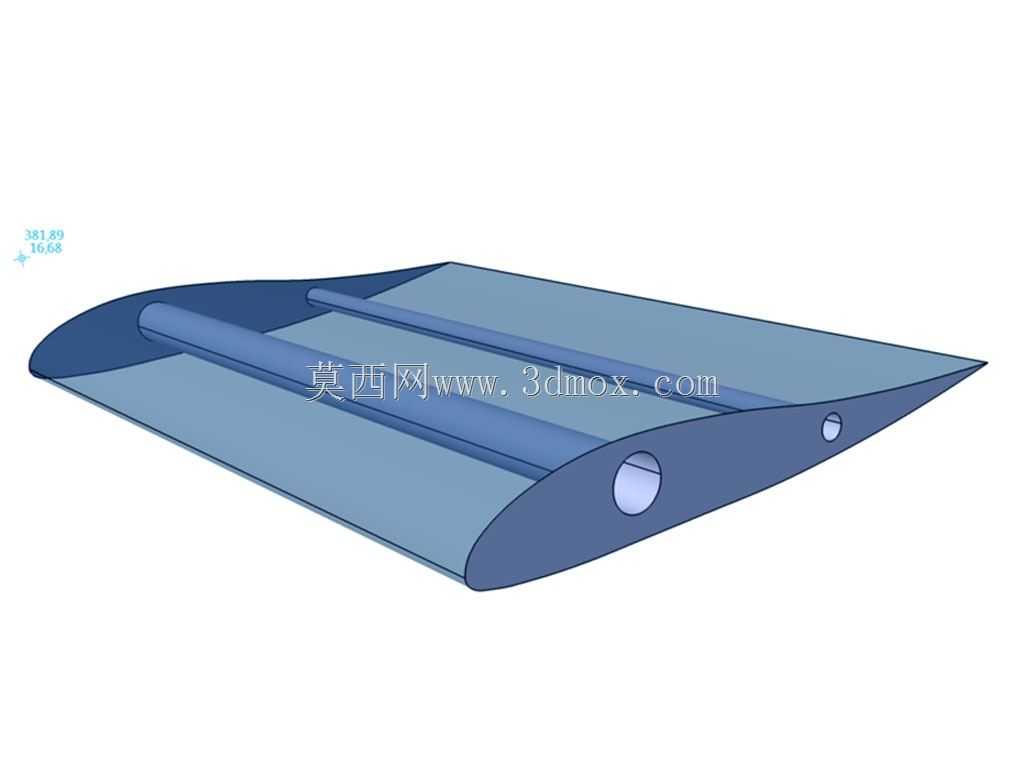

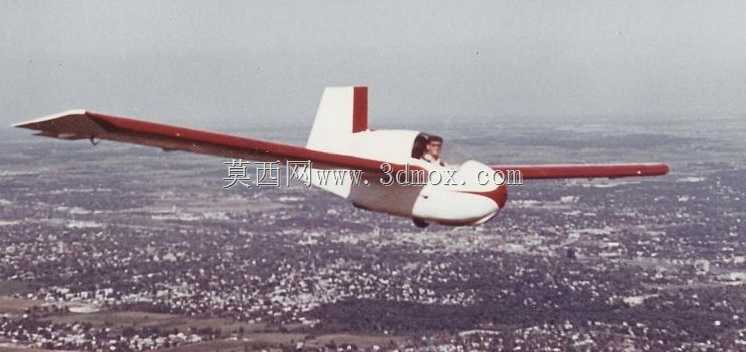

该翼型构件主要应用于轻型运动飞机、自制实验类飞行器的机翼气动段设计，尤其适配Marske XM-1D这类无尾布局飞行器的主翼结构，在航空爱好者自制飞行器、小型无人机气动验证、高校航空航天专业教学实验场景中具备较高实用价值，可直接作为机翼气动外形的核心参考构件，为飞行器提供稳定的升力支撑与可控的气动表现。从实际用途来看，该翼型承担着飞行器飞行过程中产生主要升力的核心作用，其低阻特性能够有效降低飞行器巡航阶段的能量损耗，特殊的翼型剖面设计能够在大迎角飞行状态下延缓气流分离，提升飞行器的失速边界，让无尾布局飞行器获得更宽松的操控裕度，降低飞行操控难度。从功能特性来看，该翼型采用14%相对厚度的Fauvel翼型剖面，翼型内部预留了贯通式的翼梁安装通道，可直接穿入圆形截面翼梁完成主承力结构的装配，翼肋端面预留的定位小孔可用于蒙皮铆接或者复合材料铺层时的定位固定，翼型前后缘的流线过渡经过气动优化，能够在低速飞行区间保持较高的升阻比，同时具备良好的俯仰力矩特性，适配无尾飞行器的操控需求，不需要额外设置水平尾翼即可维持纵向飞行稳定。从设计思路来看，该构件完全遵循Fauvel翼型的气动设计逻辑，在保证翼型气动外形精度的前提下，对内部承力结构的安装空间做了适配性优化，将翼梁通道设置在翼型气动中心附近的位置，能够让飞行过程中翼面承受的气动载荷直接传递到主承力翼梁上，降低翼肋本身的结构受力要求，同时翼型剖面的厚度分布兼顾了结构强度与气动阻力的平衡，既保证翼面不会在飞行载荷下产生过大形变，又不会因为翼型过厚增加不必要的巡航阻力。从外形尺寸与安装边界来看，该翼型段的弦长尺寸可根据实际飞行器的设计需求等比例缩放，翼梁通道的直径与翼型弦长保持固定比例关系，缩放过程中不需要重新调整翼梁的安装位置，翼型上下表面的外形公差控制在气动设计要求范围内，安装时只需要将多段翼肋依次穿入翼梁并按预设间距固定，再铺设蒙皮即可完成完整机翼的装配，翼型端面的安装边预留了足够的铆接或者粘接宽度，能够保证翼肋与蒙皮、翼梁之间的连接强度，不需要额外设计连接转接件即可完成装配，适配多种不同材质的机翼制作工艺，无论是木质结构、金属铆接结构还是复合材料成型结构都可以直接套用该翼型的外形与结构设计。
