TronXYX5S3D打印机方形安装固定板

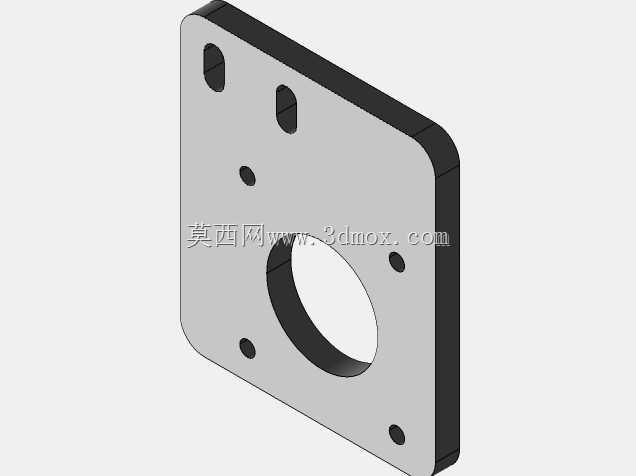

这款方形安装固定板是桌面级FDM3D打印机的核心结构连接件，主要应用于TronXY X5S机型的运动模组与机架的衔接部位，承担着定位传动组件、分散运行载荷、保障运动精度的关键作用。在桌面级3D打印设备的实际运行场景中，X轴、Y轴的传动组件需要稳定的安装基准来避免高速往复运动时产生的震颤，这款固定板正是为匹配该机型的型材机架尺寸专门设计，能够直接卡入对应铝型材的安装槽位，无需额外打孔改造即可完成装配。从功能特性来看，板体中心预留的大尺寸通孔是为了穿过传动丝杆或者导向光轴，周围分布的多个小孔分别对应电机座、同步轮支架、限位开关的固定点位，边缘的两个长圆孔则是用于安装时的位置微调，能够补偿机架组装时产生的微小公差，保证传动组件的同轴度符合设计要求。板体边角做了圆角处理，既可以避免安装时划伤操作人员，也能减少应力集中，防止长期受交变载荷作用下出现边角开裂的问题。设计思路上，这款零件优先保障了安装兼容性与结构刚性，板体厚度经过受力仿真验证，既不会因为过薄导致受力变形，也不会因为过厚增加不必要的运动负载，所有孔位的位置度公差控制在0.1mm以内，能够保证装配后运动组件的运行顺滑度，不会出现卡滞、偏移的问题。在安装边界方面，该板的外形尺寸完全匹配X5S机型的X轴滑块安装间距，安装时只需要将对应孔位与滑块、支架的预装孔对齐，拧入对应规格的内六角螺丝即可完成固定，长圆孔的调节行程为3mm，足够覆盖常规组装过程中产生的累计误差，不需要额外进行锉修、扩孔等二次加工，能够有效降低设备的组装难度，提升整机的装配一致性。
