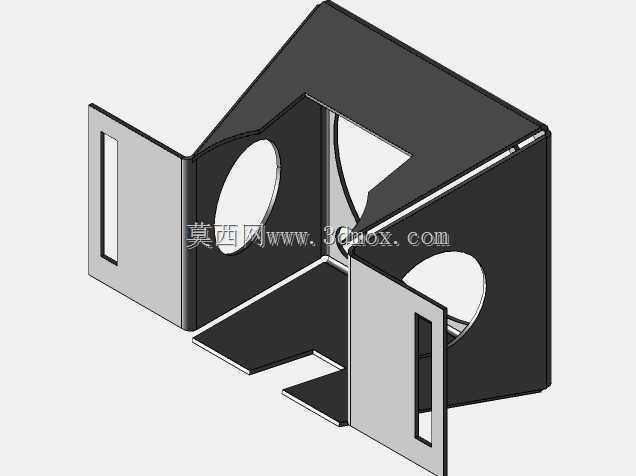

TronxyX5S3D打印机热端铝制导风散热罩

　　在桌面级FDM3D打印设备的运行体系里，热端区域的温度管控直接决定了耗材熔融状态的稳定性，一旦热端上部散热风道出现乱流、风量不足或者风向偏移，很容易出现耗材提前软化堵头、打印件层间粘接不均、喉管温度过高等连锁问题，这款适配TronxyX5S机型的热端铝风扇罩，正是针对原厂塑料风罩长期使用易受热变形、导风角度偏差的痛点做的结构优化设计。从实际装机的场景来看，这个风罩直接卡装在热端散热块与挤出机构的衔接位置，不需要额外改动原有设备的安装孔位，两侧预留的长条形安装槽可以适配不同公差的装配间隙，就算是用户自行更换过不同规格的散热风扇，也能通过槽位的微调余量完成对位固定，不需要二次打孔或者做结构裁切。风罩的主体采用弯折成型的铝质结构，

　　相比原厂常用的ABS或者PLA打印风罩，本身的金属材质可以耐受热端区域长期辐射的高温，不会因为持续的温度烘烤出现翘曲、形变，导致导风缝隙变大、风量流失的问题，同时金属壳体本身也能辅助带走一部分散热风道周边的积热，间接提升整个热端散热系统的效率。结构设计上，风罩的三个导风面做了针对性的角度倾斜，正对风扇的进风口做了圆弧过渡处理，避免直角风道产生的风阻啸叫与风量损耗，两侧的开孔精准对准喉管的散热鳍片位置，可以让风扇输出的冷却气流直接冲刷鳍片的整个散热面，不会出现气流在罩内乱撞、只有局部鳍片受风的问题，而朝向打印喷头的一侧预留的缺口，既不会干涉喷头的移动路径，也能引导少量侧向气流吹向刚刚挤出的耗材表层，辅助打印件的快速冷却定型，

　　减少悬垂结构的拉丝与塌边问题。从安装边界的尺寸来看，整个风罩的外轮廓完全控制在原有热端组件的运动包络范围内，不会在打印平台移动或者喷头Z轴升降的时候碰到打印件、平台调平探针或者机身框架，就算是设备打印最大尺寸的模型，风罩的边缘也不会和模型外壁产生剐蹭，不需要用户额外调整打印的安全回缩距离。在实际的打印作业场景里，这种金属风罩的耐用性优势非常明显，很多用户自行打印的塑料风罩在连续几十小时的打印作业后，靠近热端的位置会因为持续受热出现软化下垂，慢慢挡住出风口甚至蹭到打印表面，而铝制结构就算在设备长期密闭的机箱高温环境下，也能保持结构尺寸的稳定，不需要定期更换或者调整风罩位置。另外风罩的分体式弯折结构没有多余的加强筋或者凸起结构，

　　日常维护的时候只需要擦拭表面积攒的耗材碎屑与灰尘即可，不存在藏污纳垢的死角，就算在打印碳纤维填充、木质填充这类碎屑较多的耗材时，碎屑也不会卡在风罩的缝隙里影响风道通畅。从气流组织的逻辑来看，这款风罩没有盲目加大导风的覆盖范围，而是把有限的风扇风量集中在两个核心区域：一是喉管散热鳍片的根部，保证喉管上部的温度始终控制在耗材玻璃化转变温度以下，避免耗材在喉管内提前膨胀造成堵头；二是喷头出料口的侧下方，让刚挤出的耗材能在0.1秒内快速冷却固化，保证高速打印时的层间定位精度，不会因为耗材半熔融状态被喷头拖动产生层纹偏移。很多改装过第三方散热风扇的用户都遇到过风压过大导致喷头温度波动的问题，这款风罩的导风面做了合适的泄压缺口，多余的风压会从缺口位置散出，不会因为风罩完全密闭导致气流倒灌进热端加热块区域，造成加热块温度不稳定、温控系统频繁调整功率的问题。在装配逻辑上，风罩的安装不需要拆解整个热端组件，只需要松开原有风扇的两颗固定螺丝，把风罩的定位边卡在风扇和散热块之间，再重新拧紧螺丝就可以完成固定，整个安装过程不需要额外的辅助工具，对普通用户的改装非常友好，就算是没有设备改装经验的用户，也能对照安装位置在几分钟内完成换装。
